在追求高功率密度与高效能的现代电源与电机控制系统中，一个基础而可靠的驱动单元往往是构建复杂功率架构的基石。EG1416 作为一款经典的低侧单通道栅极驱动芯片，以其简洁的设计、均衡的性能和出色的功耗控制 ，在4V-20V的宽电压 范围内提供了2A的对称驱动能力与纳秒级的响应速度。它代表了驱动芯片领域经久不衰的实用主义哲学------在最小的SOT23-5封装内，以**极低静态功耗（<1μA）**实现可靠的信号电平转换与电流缓冲。本解析将系统剖析其作为通用型高速驱动器的核心价值，为开关电源、DC-DC转换器等广泛应用场景提供一份清晰、务实的设计参考。
一、芯片核心定位

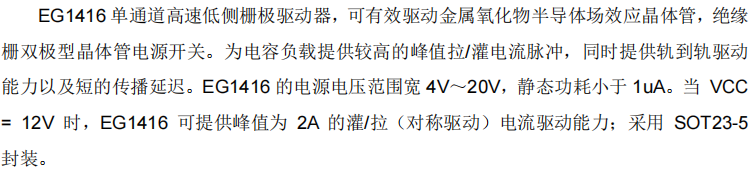

EG1416 是一款高性价比、超低静态功耗的通用型高速低侧单通道栅极驱动芯片 。其核心在于2A对称驱动能力、<1μA静态电流以及简洁的单输入同相逻辑 ，专为需要可靠电平转换、快速开关且对成本和功耗有要求 的各类低侧功率开关驱动场景设计。
二、关键电气参数详解
电源电压特性：
-
VCC 工作电压范围：4V 至 20V
宽范围设计，适配从5V逻辑电源到标准12V/15V驱动电压。
-
静态电流（IQ）：< 1 μA（典型）
极低的待机功耗，使其在电池供电或常待机设备中具有显著优势。
输入逻辑特性：
-
IN+（引脚3）：同相输入，高电平有效。
高电平阈值：>2.5V，兼容3.3V/5V逻辑。
低电平阈值：<1.0V。

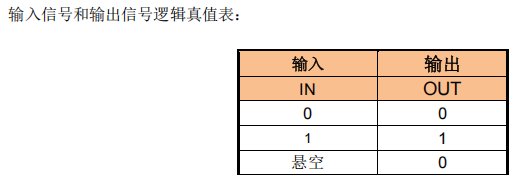

内置防悬空逻辑，输入悬空时输出保持低电平（安全状态）。
-
输入电压范围：0V 至 VCC。

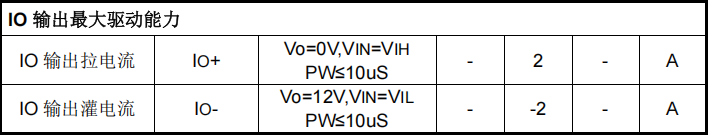

输出驱动能力：
- 拉电流能力（IO+）：2A
- 灌电流能力（IO-）：2A
对称且充足的驱动能力，可有效驱动大多数中功率MOSFET或IGBT，实现快速开关。
- 轨到轨输出：确保功率管充分开启和关断。

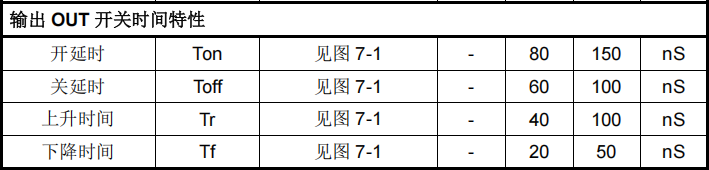

开关时间特性（@ VCC=12V, CL=10nF）：
-
开通延时（Ton）：80-150 ns
-
关断延时（Toff）：60-100 ns
-
上升时间（Tr）：40-100 ns
-
下降时间（Tf）：20-50 ns
快速的开关响应，使其适用于数百kHz的开关频率应用。
三、芯片架构与工作原理
1. 高速缓冲与电平转换核心：
- 作为标准的低侧驱动器，其核心功能是将来自MCU或PWM控制器的低压逻辑信号（如3.3V）进行电平转换和电流放大，输出足以完全驱动功率MOSFET的高压、大电流栅极信号。
2. 超低功耗待机设计：
- 通过优化内部偏置电路，在无输入信号时将总静态电流控制在微安级，这对于提升系统整体效率，特别是待机效率至关重要。
3. 内置输入保护：
- 输入引脚内部集成了防悬空逻辑，确保在未连接或信号异常时，功率管处于安全的关断状态。
四、应用设计要点
1. PCB布局（关键，尤其对于高速开关）：
- 最小化驱动回路：OUT引脚（5）到MOSFET栅极，以及MOSFET源极到芯片GND（4）的环路必须尽可能短且宽。使用铺铜走线。
- VCC去耦电容：必须在紧靠VCC（2）和GND（4）引脚处放置一个0.1μF至1μF的低ESR陶瓷电容（X7R）。对于高频或大电流应用，建议额外并联一个10μF电解电容。
- 信号走线隔离：IN+信号线应远离高dv/dt的OUT走线和功率环路，以防噪声耦合。
2. 栅极电阻（Rg）的使用：
-
强烈建议串联。用于抑制栅极振铃、控制开关速度以优化EMI与损耗的平衡、降低驱动芯片的瞬时应力。
-
典型值：4.7Ω 至 22Ω。需通过实验最终确定。
3. 电源电压（VCC）选择：
-
根据MOSFET的Vgs(th)和所需Rds(on)选择。通常10V-15V可在开关损耗和导通损耗间取得良好平衡。
-
确保在最恶劣条件下VCC不低于4V。
4. 热考虑：
- SOT23-5封装散热能力有限。需依靠PCB进行散热：确保GND引脚（4）连接到足够大的接地铜皮上。
五、典型应用场景
通用开关模式电源（SMPS）：
- 如Buck、Boost、反激等拓扑中的主开关或同步整流管驱动。
DC-DC电源模块：
- 在多相或单相降压/升压模块中作为驱动接口。
数字电源栅极驱动：
- 连接数字PWM控制器（如DSP、专用电源IC）与功率MOSFET。
电机驱动中的低侧开关：
- 用于有刷直流电机H桥、步进电机驱动器或风扇驱动中的低侧MOSFET驱动。
太阳能充电控制器或UPS辅助电源：
- 驱动其中的功率开关管。
六、调试与故障处理
常见问题与对策：
-
开关波形振铃过大：
检查并优化PCB布局，缩短驱动回路。增加栅极电阻Rg值。在MOSFET的GS间并联一个小电容（如1nF）。
-
芯片发热：
检查驱动的MOSFET栅极电荷（Qg）是否过大，计算平均驱动功率。优化PCB散热设计（扩大接地铜箔）。检查VCC电压是否过高。
-
驱动能力不足（MOS管开关慢、发热）：
确认VCC电压是否足够。检查Rg是否过大。确认MOSFET的Qg在芯片驱动能力范围内。
-
输出无反应：
测量VCC电压是否>4V。检查IN+引脚电平是否高于2.5V（开启时）。确认MOSFET栅极未对地短路。
七、设计验证要点
1. 开关动态性能测试：
- 在额定VCC和负载下，测量驱动波形的上升/下降时间及传播延迟，验证其是否符合规格。
2. 驱动能力验证：
- 连接一个栅极电荷较大的MOSFET，在高频下测试驱动波形是否仍能快速达到轨到轨电压。
3. 静态功耗测试：
- 在输入悬空或为低时，测量芯片供电电流，验证其<1μA的低功耗特性。
4. 热测试：
- 在高温环境下满负荷运行，监测芯片温度，确保散热设计合理。
八、总结
EG1416 以其均衡的2A驱动能力、<1μA的超低静态功耗和经久耐用的简洁设计 ，在众多低侧驱动芯片中确立了其作为"可靠工作马"的地位。
它没有追求极致的参数，而是在性能、功耗、成本与可靠性之间取得了出色的平衡 。
对于不需要顶级驱动电流或复杂逻辑控制，但高度重视系统效率、待机功耗与设计简洁性的广泛应用而言，EG1416提供了一个几乎"无脑"可靠的高性价比解决方案。
其成功应用的关键，与所有高速驱动器一样，在于合理的PCB布局与恰当的栅极电阻配置。
选择EG1416，意味着选择了一种经过验证的、能让你专注于系统核心功能设计的稳健驱动方案。
文档出处
本文基于屹晶微电子 EG1416 芯片数据手册 V1.0 版本整理编写，并结合通用功率驱动设计经验。具体设计与元器件选型请以官方最新数据手册为准。
