LVS -- 部署DR模式集群案例

一.DR模式简介

1.1 背景

在早期的负载均衡方案中，比如 NAT 模式，所有请求和响应都必须经过调度器，这就像一个只有一个收银台的超市，高峰期收银台会成为瓶颈，导致整个系统响应变慢。随着用户量和访问量的激增，这种模式已经无法满足高并发场景的需求。为了解决这个性能瓶颈，DR（直接路由）模式应运而生，它的目标是让响应流量绕过调度器，直接从后端服务器返回给用户。

1.2 原理

DR 模式的工作原理可以用 "快递中转站" 来打比方：

1. 请求阶段：用户（寄件人）把包裹（请求）发给快递中转站（调度器 VIP）。中转站不拆开包裹，只在包裹上贴一个新的快递面单（重新封装 MAC 地址），上面写着负责派送的快递员（后端 RS）的地址，然后直接转发给该快递员。
2. 响应阶段：快递员（后端 RS）派送完成后，不把签收单带回中转站，而是直接拍照（响应数据包）发给寄件人（用户），这样就省去了回传的时间。

整个过程中，包裹的收件人、寄件人信息（源 IP 和目标 IP）都没有变，只有快递面单（MAC 地址）被修改，这保证了效率。

1.3 目的

• 提升性能：让响应流量不经过调度器，解决了 NAT 模式下调度器的瓶颈问题，能承载更大的并发量。
• 保证网络稳定：通过 ARP 抑制技术（修改内核参数或使用 arptables），确保后端服务器不会对外暴露 VIP，避免网络中出现 MAC 地址冲突，就像给快递员统一了工服，防止用户直接找到快递员而绕过中转站。
• 简化部署：后端服务器可以使用私网 IP，无需公网地址，降低了网络配置的复杂度和成本。

二.环境设定

2.1 环境流程图

注：

• vsnode 服务器采用双网卡：一个仅主机网卡连接路由节点，另一个仅主机网卡与后端 RS 服务器相连，分别承载 VIP 和 DIP 网络。
• RS 服务器采用仅主机网卡：与 vsnode 相连，不直接连接外网，保障后端服务的网络安全性。
• RS 服务器配置 ：回环网卡（lo）绑定虚拟 IP（VIP 192.168.221.200），网关指向 vsnode 的 DIP（192.168.221.50），确保响应流量按预期路径转发。
• 路由节点作用 ：通过 NAT 网卡连接外网，作为整个集群的对外入口，将用户请求转发至 vsnode 的 VIP（192.168.221.200）。

2.2 实验环境

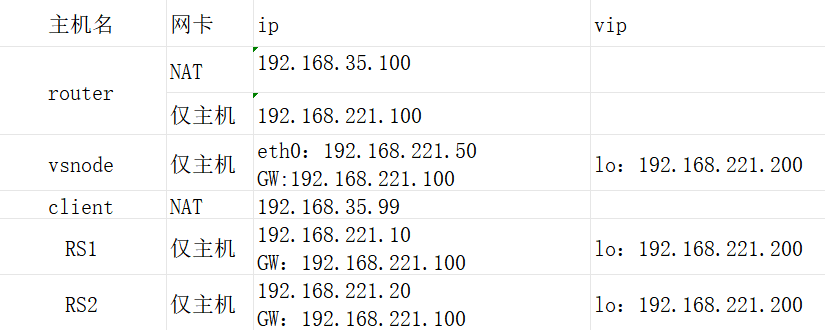

2.3 环境配置

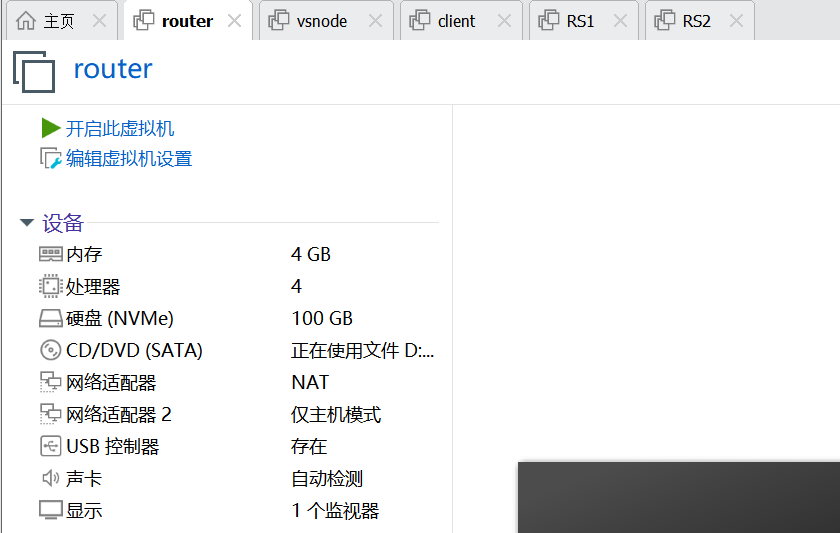

2.3.1创建并开启虚拟机

（注意对应的网卡数量及类型）

注：添加并更改网卡教程

添加

更改

2.3.2 环境配置命令

1.设定网络

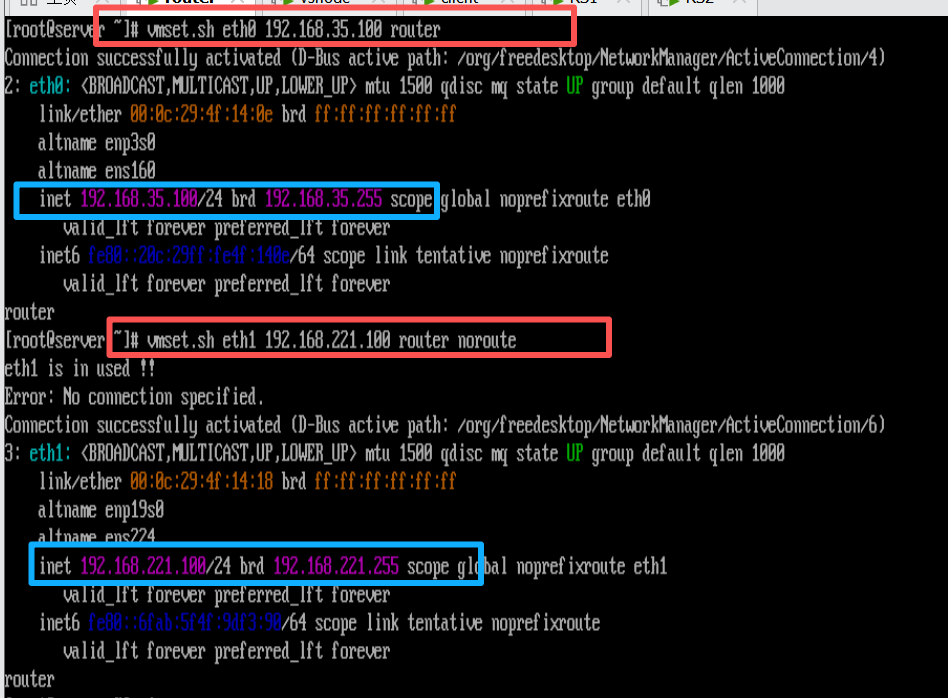

1）在router中

[root@router ~]# vmset.sh eth0 192.168.35.100 router
[root@router ~]# vmset.sh eth1 192.168.221.100 router noroute

2）在vsnode中

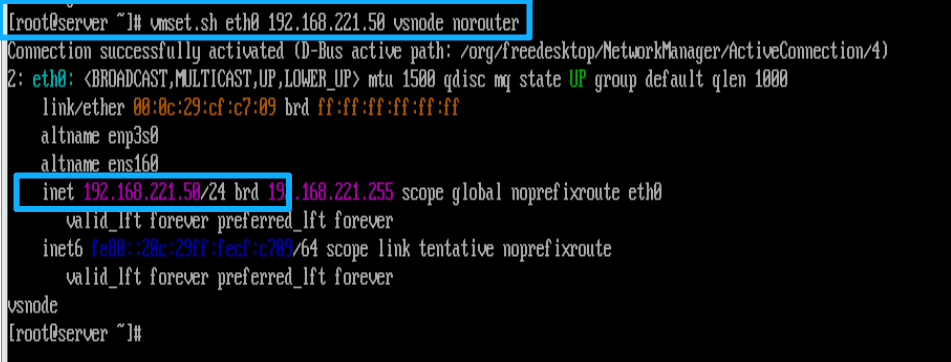

[root@vsnode ~]# vmset.sh  eth0 192.168.221.50 vsnode  norouter

#编辑 eth0 网卡

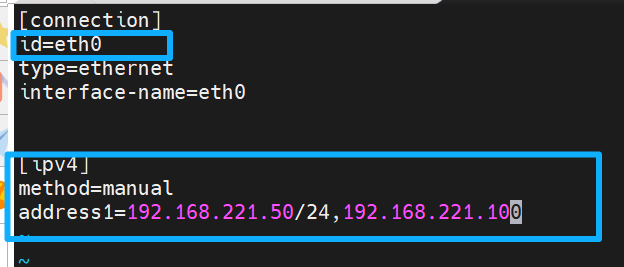

[root@vsnode ~]# vim /etc/NetworkManager/system-connections/eth0.nmconnection

[connection]
id=eth0
type=ethernet
interface-name=eth0


[ipv4]
method=manual
address1=192.168.221.50/24,192.168.221.100

[root@vsnode ~]# cd  /etc/NetworkManager/system-connections/
[root@vsnode system-connections]# cp -p eth0.nmconnection lo.nmconnection
#复制 eth0 的配置文件为回环网卡 lo 的配置文件，保留原文件的权限和属性

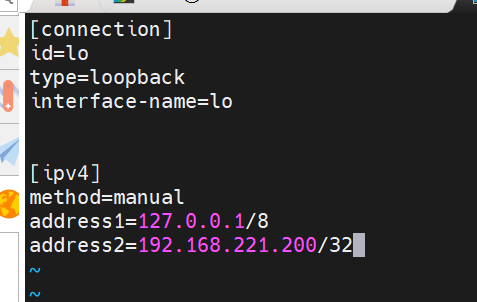

[root@vsnode system-connections]# vim lo.nmconnection
编辑回环网卡 lo 的配置文件
[connection]
id=lo
type=loopback
interface-name=lo


[ipv4]
method=manual
address1=127.0.0.1/8
address2=192.168.221.200/32   #添加虚拟 IP（VIP）192.168.221.200/32

[root@vsnode system-connections]# nmcli connection reload
#加载所有连接配置，使修改后的配置生效

[root@vsnode system-connections]# nmcli connection up eth0  #激活 eth0 网卡
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/6）
[root@vsnode system-connections]# nmcli connection up lo    #激活 lo 网卡

检测：

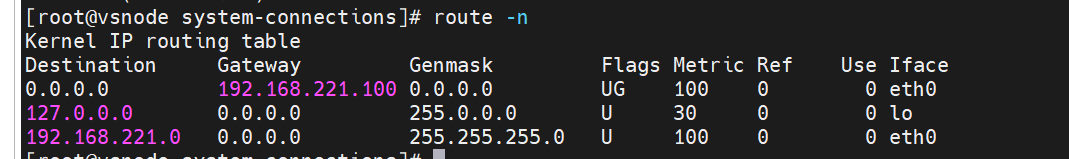

[root@vsnode system-connections]# route -n

3）在client中

[root@client ~]# vmset.sh  eth0 192.168.35.99 client

[root@client ~]# vim /etc/NetworkManager/system-connections/eth0.nmconnection
[connection]
id=eth0
type=ethernet
interface-name=eth0


[ipv4]
method=manual
address1=192.168.35.99/24,192.168.35.100
dns=8.8.8.8

[root@client ~]# nmcli connection reload
[root@client ~]# nmcli connection up eth0

检测：

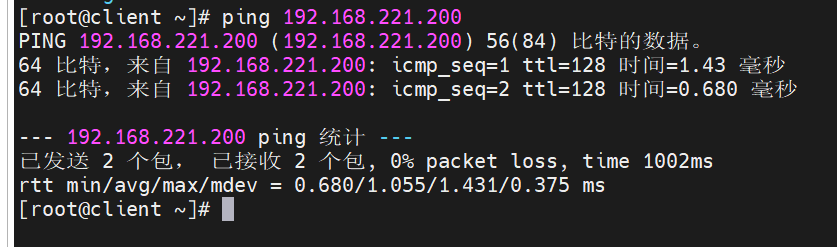

[root@client ~]# ping 192.168.221.200

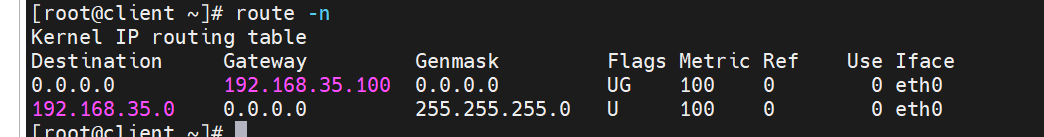

[root@client ~]# route -n

4）在RS1中

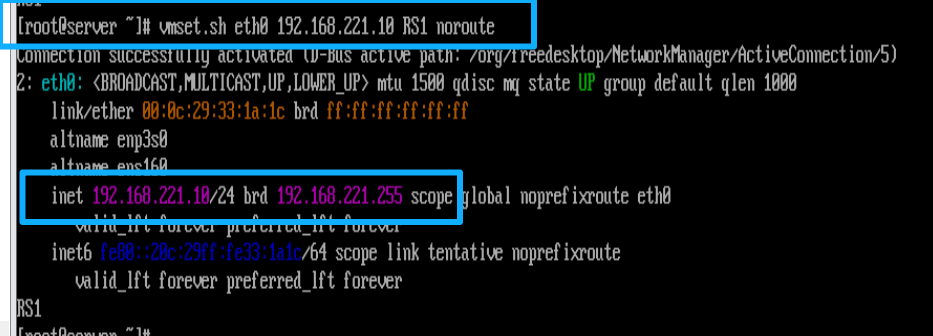

[root@RS1 ~]# vmset.sh  eth0 192.168.221.10 RS1 noroute

[root@RS1 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.221.10
[root@RS1 ~]# nmcli connection reload
[root@RS1 ~]# nmcli connection up eth0
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/6）

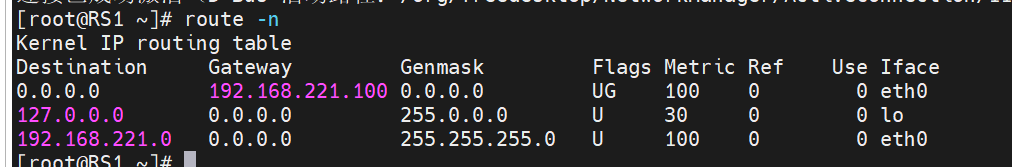

[root@RS1 ~]# route -n

[root@RS1 ~]# cd /etc/NetworkManager/system-connections/

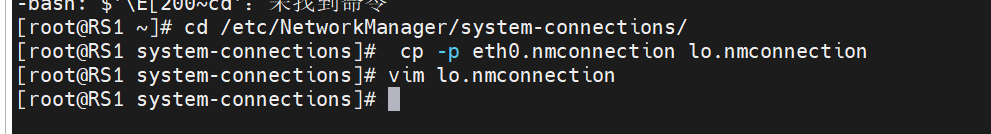

[root@RS1 system-connections]#  cp -p eth0.nmconnection lo.nmconnection

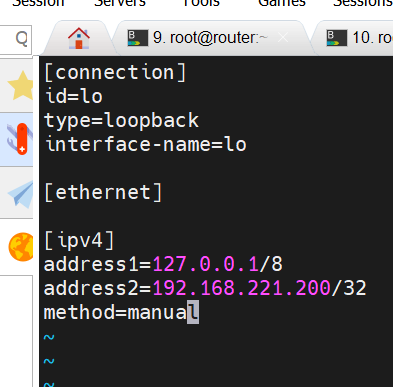

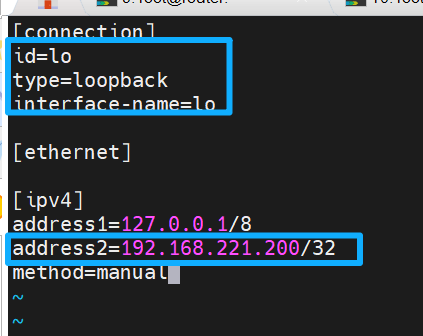

[root@RS1 system-connections]# vim lo.nmconnection

[connection]
id=lo
type=loopback
interface-name=lo

[ethernet]

[ipv4]
address1=127.0.0.1/8
address2=192.168.221.200/32
method=manual

[root@RS1 system-connections]# nmcli connection reload
[root@RS1 system-connections]# nmcli connection up lo
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/8）

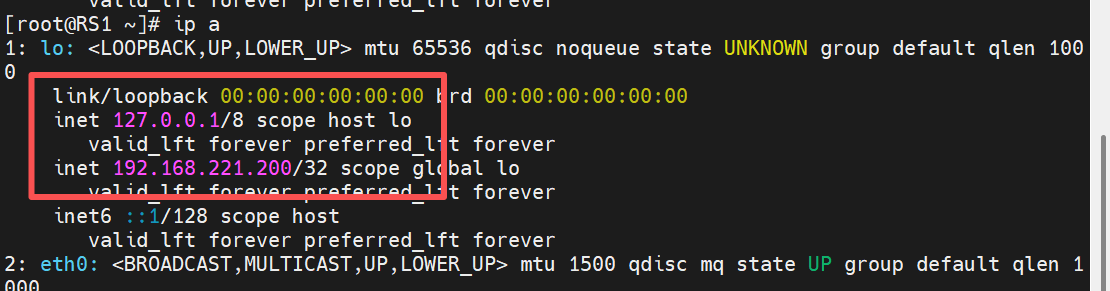

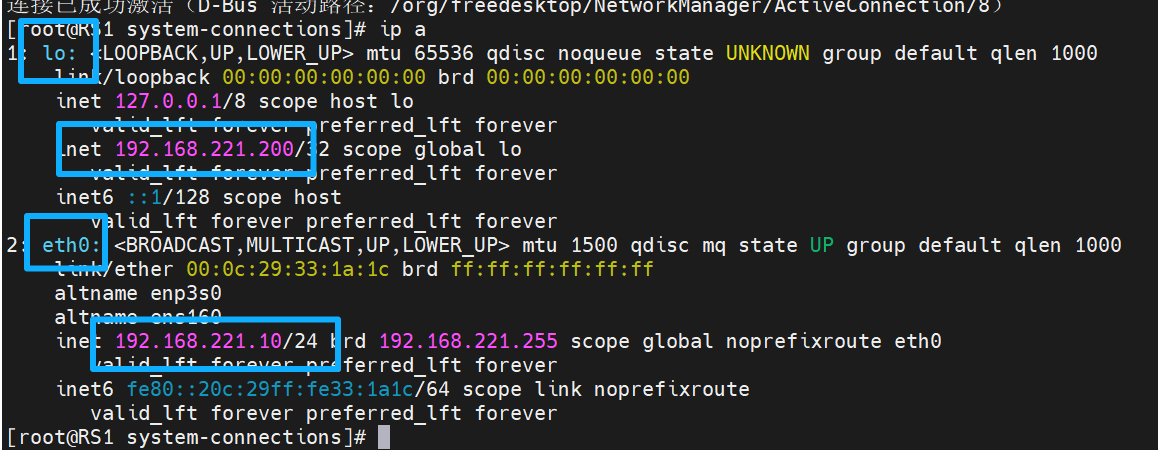

[root@RS1 system-connections]# ip a

在RS2中

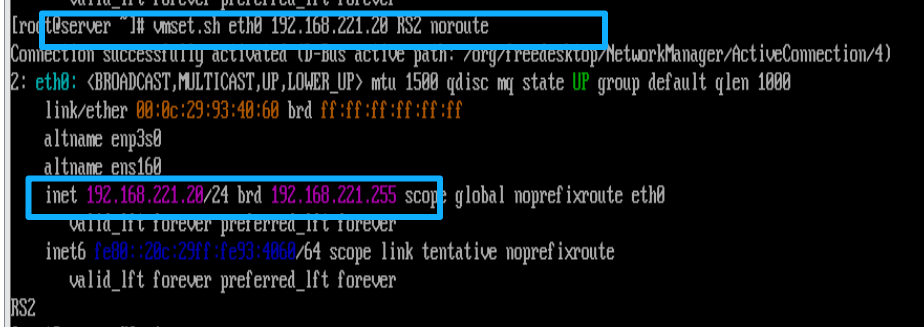

[root@RS2 ~]# vmset.sh eth0 192.168.221.20 RS2 noroute

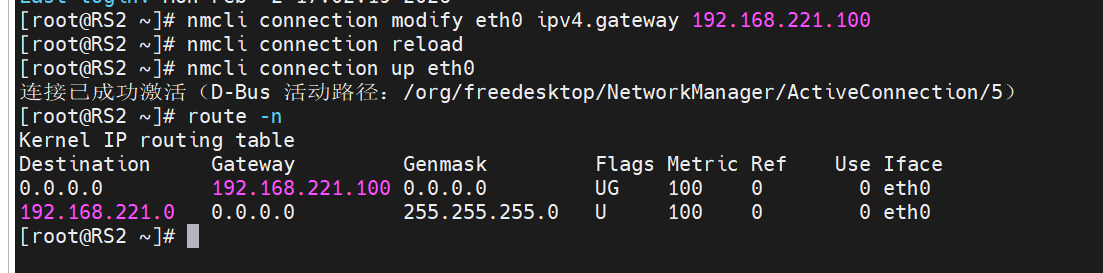

[root@RS2 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.221.100
[root@RS2 ~]# nmcli connection reload
[root@RS2 ~]# nmcli connection up eth0
[root@RS2 ~]# route -n

[root@RS2 ~]# cd /etc/NetworkManager/system-connections/

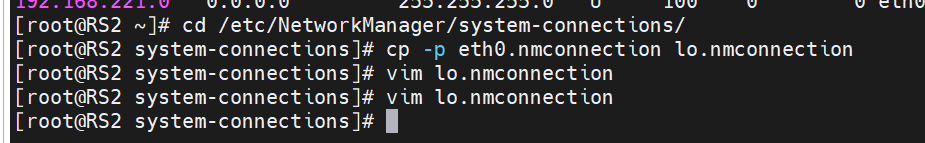

[root@RS2 system-connections]# cp -p eth0.nmconnection lo.nmconnection
[root@RS2 system-connections]# vim lo.nmconnection
[root@RS2 system-connections]# vim lo.nmconnection
[connection]
id=lo
type=loopback
interface-name=lo

[ethernet]

[ipv4]
address1=127.0.0.1/8
address2=192.168.221.200/32
method=manual

[root@RS2 system-connections]# nmcli connection reload
[root@RS2 system-connections]# nmcli connection up lo

2.设定访问业务真实数据

在RS1中

[root@RS1 ~]# yum install httpd -y
#通过 yum 包管理器自动安装 Apache（httpd）网页服务软件，-y 表示安装过程中所有确认提示都自动回答 "是"，无需手动确认

[root@RS1 ~]# echo RS1 - 192.168.221.10 > /var/www/html/index.html
#将文本 "RS1 - 192.168.221.10" 写入 Apache 服务的默认网页文件 /var/www/html/index.html，作为测试页面内容

[root@RS1 ~]# systemctl enable --now httpd
#同时完成两个操作 ------ 将 httpd 服务设置为开机自启（enable），并立即启动当前的 httpd 服务（--now）

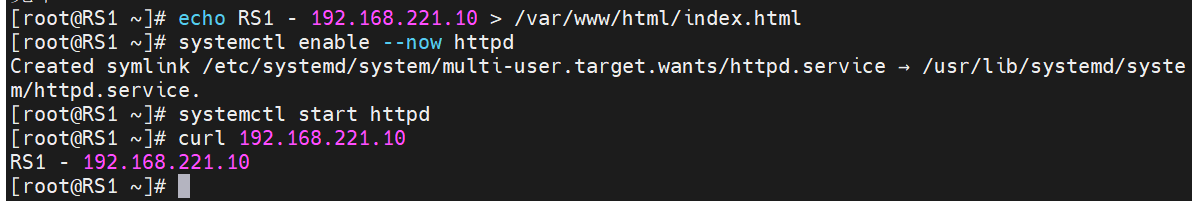

[root@RS1 ~]# curl 192.168.221.10
#在本地通过 curl 命令访问本机 192.168.221.10 的 80 端口（httpd 默认端口），验证网页服务是否能正常返回测试页面内容

在RS2中

[root@RS2 system-connections]# yum install httpd -y
[root@RS2 system-connections]# echo RS1 - 192.168.221.20 > /var/www/html/index.html
[root@RS2 system-connections]# systemctl enable --now httpd

三. 实现方法

3.1 在调度器中部署ipvsadm

三台虚拟机中，vsnode是调度器，RS1和RS2是服从调度的，因此需要向调度器里面要安装管理LVS的工具（即ipvsadm）

在router中

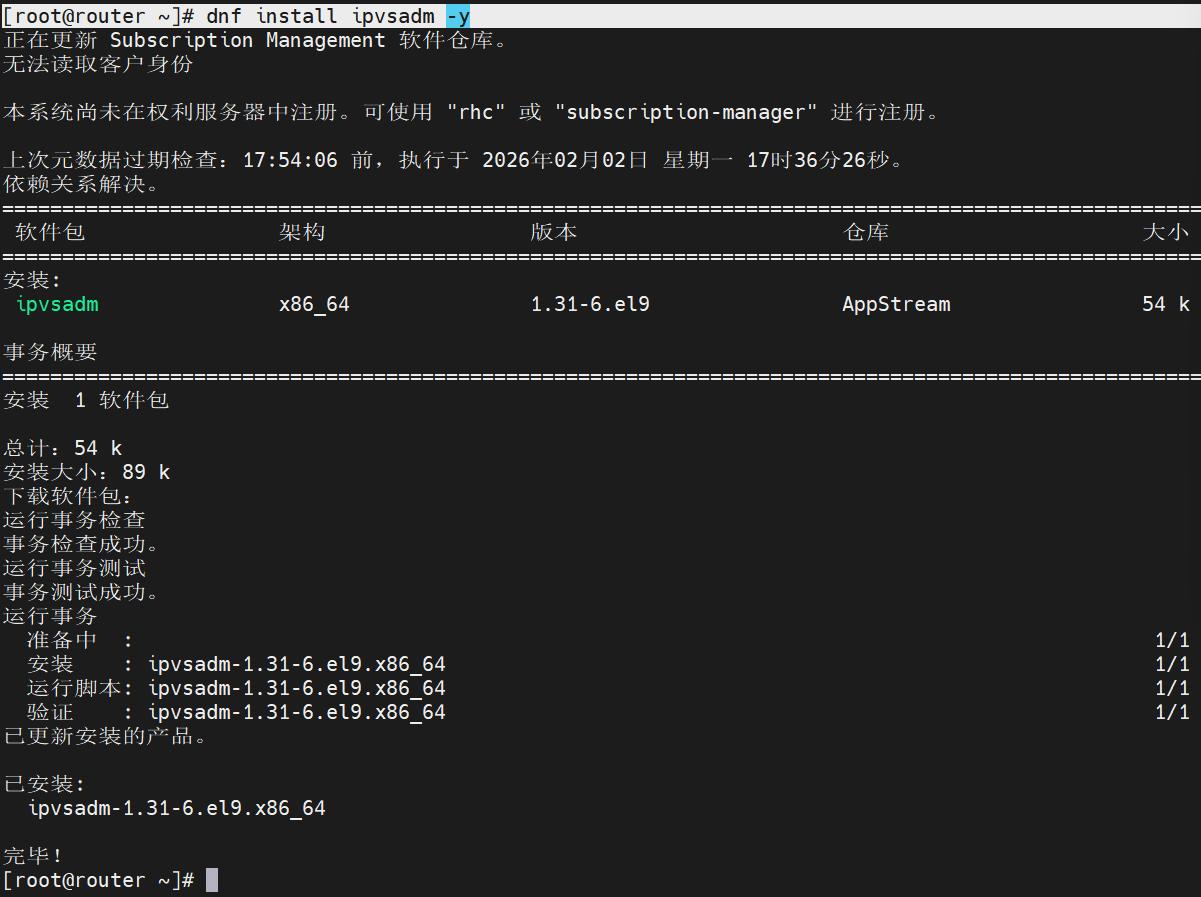

[root@router ~]# dnf install ipvsadm -y
#通过 dnf 包管理器自动安装 ipvsadm 工具（LVS 集群的配置 / 管理命令行工具），-y 表示安装过程中所有确认提示自动回答 "是"，无需手动交互

在vsnode中

[root@vsnode ~]# yum install ipvsadm -y
#通过 yum 包管理器自动安装 ipvsadm 工具（LVS 负载均衡的核心管理工具）

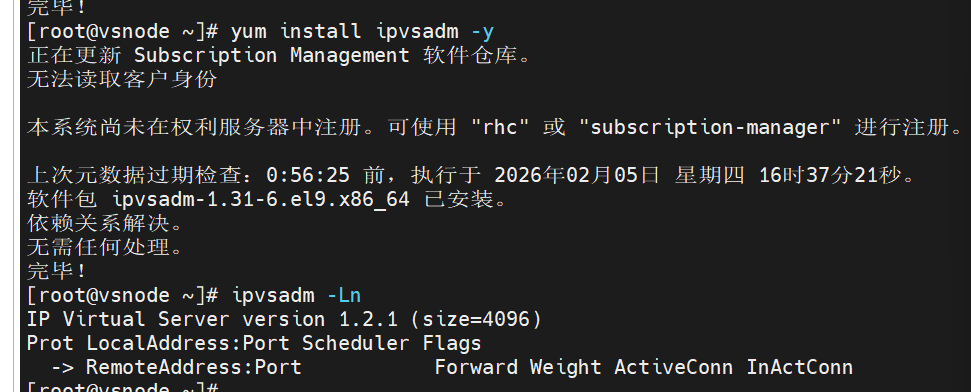

[root@vsnode ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
#以数字形式（-n，不解析域名）查看当前服务器上所有已配置的 LVS 虚拟服务和后端节点规则（-L 是列出规则）

3.2 设定内核路由功能

开启内核路由功能的核心作用是让调度器具备 IP 数据包转发能力，从而实现客户端请求到后端真实服务器的流量分发与响应回传

在router中

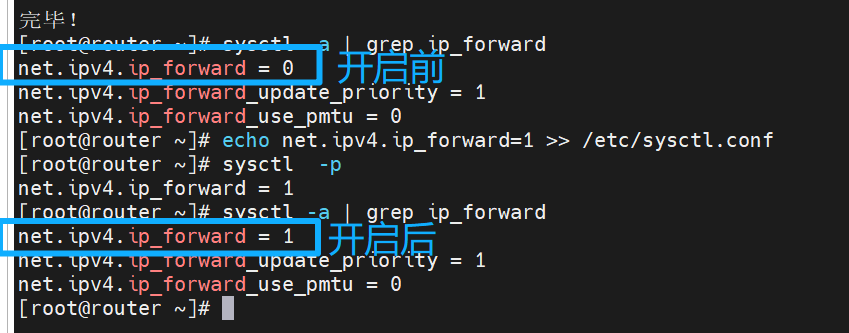

[root@router ~]# sysctl -a | grep ip_forward   #查看当前内核路由功能是否开启（=0为没有开启，=1为已开启）
[root@router ~]# echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf   ##手动开启内核路由功能
[root@router ~]# sysctl  -p    #让更改生效
net.ipv4.ip_forward = 1
[root@router ~]# sysctl -a | grep ip_forward

3.3 数据转发策略

编写策略是为了明确流量转发规则、实现负载均衡、保障服务高可用，并隐藏后端架构以提升安全性

在router中

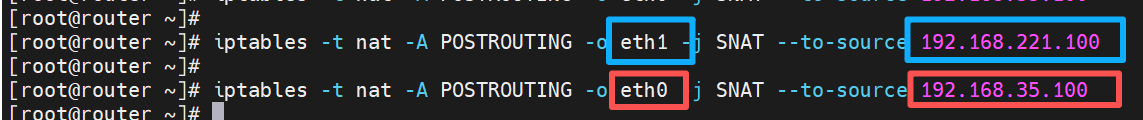

[root@router ~]# iptables -t nat -A POSTROUTING -o eth1 -j SNAT --to-source 192.168.221.100
#将从网卡 eth1 发出的数据包的源 IP 地址，统一替换为 192.168.221.100 后再发送出去

[root@router ~]# iptables -t nat -A POSTROUTING -o eth0 -j SNAT --to-source 192.168.35.100
#将从网卡 eth0 发出的数据包的源 IP 地址，统一替换为 192.168.35.100 后再发送出去

• SNAT 是源地址转换，通常用于内网主机通过网关访问外网时，把内网 IP 替换成网关的公网 / 指定 IP，让外部能正确回包；
• -t nat 指定操作 nat 表，-A POSTROUTING 表示在数据包发出前的阶段添加规则，-o eth1 指定出口网卡为 eth1。

在vsnode中

[root@vsnode ~]# ipvsadm -A -t 192.168.221.200:80 -s rr
#添加一条LVS虚拟服务规则，指定虚拟ip（VIP）为192.168.221.200，端口80，采用rr轮询调度算法分发流量到后端（RS）节点；DR模式下仅做MAC地址转换（二层），因此VIP端口需和后端RS端口（80）一致（NAT模式可不同）。
[root@vsnode ~]# ipvsadm -a -t 192.168.221.200:80 -r 192.168.221.10 -g
#为VIP:80端口添加一个后端真实服务器（RS1），地址是192.168.221.10，-g表示采用直接路由
（DR）模式（封装MAC地址，不走三层NAT转换）
[root@vsnode ~]# ipvsadm -a -t 192.168.221.200:80 -r 192.168.221.20 -g

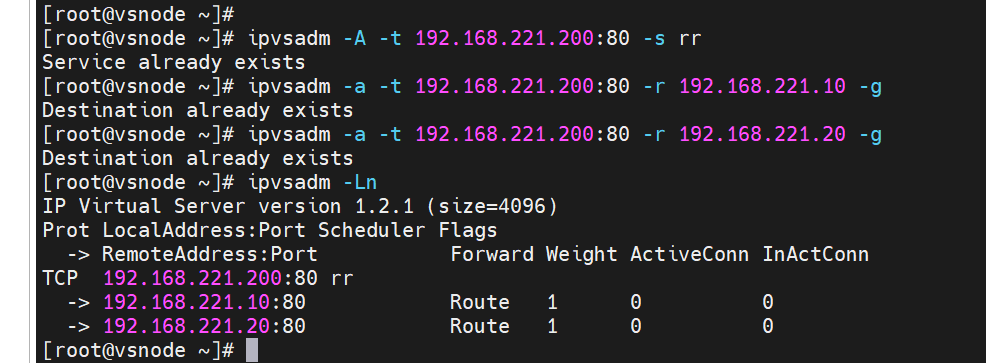

[root@vsnode ~]# ipvsadm -Ln
#验证上述虚拟服务和后端节点是否成功添加
[root@vsnode ~]# ipvsadm-save -n
#用于验证规则内容 （仅执行 ipvsadm-save -n 只会输出到屏幕，重定向到文件才会保存）

#生成持久化文件

[root@vsnode ~]# ipvsadm-save -n > /etc/sysconfig/ipvsadm
#将当前 vsnode 上配置的所有 LVS 规则导出并写入系统默认的 ipvsadm 配置文件 /etc/sysconfig/ipvsadm，实现规则的持久化存储
[root@vsnode ~]# systemctl start ipvsadm
#启动 ipvsadm 系统服务

3.4 arp禁止响应

这些配置通常用于 LVS (Linux Virtual Server) 或 Keepalived 等负载均衡和高可用场景。当多个服务器共享同一个虚拟 IP (VIP) 时，通过设置 arp_ignore 为 2，可以确保只有真正提供服务的主服务器会响应对 VIP 的 ARP 请求，从而避免其他备服务器错误地抢占 VIP，保证网络流量能正确地流向主服务器

在RS1中

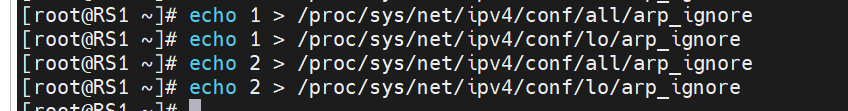

[root@RS1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
#设置系统对所有网络接口（all）的 ARP 请求的响应级别为 1
[root@RS1 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
#设置系统对所有网络接口（lo）的 ARP 请求的响应级别为 1

[root@RS1 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@RS1 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_ignore

在RS2中

[root@RS2 system-connections]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@RS2 system-connections]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

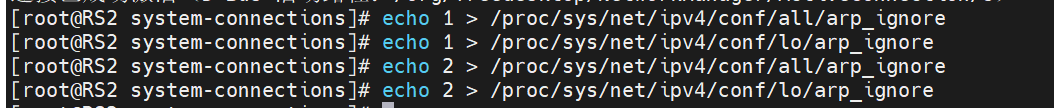

[root@RS2 system-connections]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@RS2 system-connections]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_ignore

3.5 检测

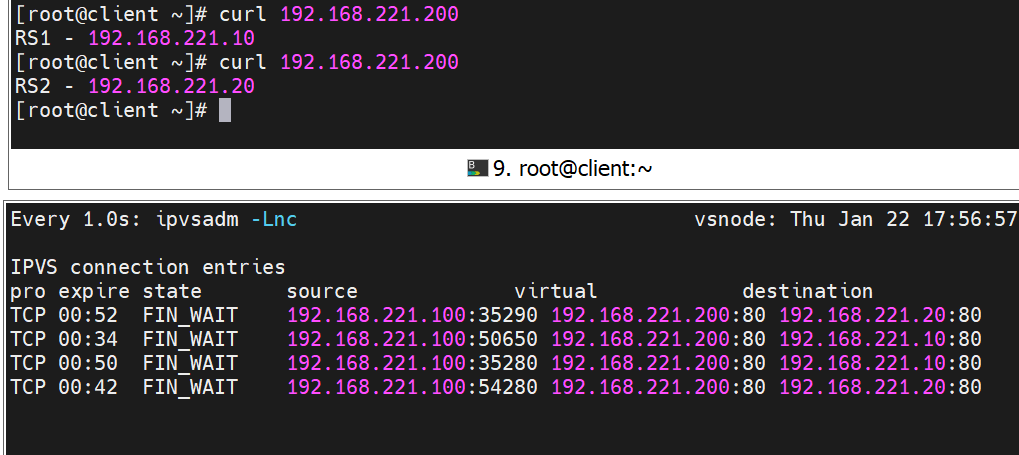

1.测试连通性

四. 常见问题

Q1：给网卡添加网关时，把网关配置错了怎么改？

修改错误网关，核心是先删错的、再加对的，临时生效用 ip 命令，永久生效改对应配置文件。

1.清空网关配置

将 ipv4.gateway 设置为空字符串，以删除当前配置的网关

nmcli connection modify 网卡名 ipv4.gateway ""

nmcli connection up 网卡名 # 生效

route -n #检测是否生效

2.添加正确网关

nmcli connection modify 网卡名 ipv4.gateway 正确的网关IP

nmcli connection up 网卡名 # 生效

route -n #检测是否生效

Q2：环回接口上已经写好vip配置并启动后，用ip a查看仍然不生效怎么办？

问题例图：

核心原因是通过 NetworkManager 编辑 lo.nmconnection 的方式有问题，且回环接口的配置逻辑和物理网卡不同。

解决方法：

1. 先删除错误的 lo 配置文件（避免冲突）

rm -f /etc/NetworkManager/system-connections/lo.nmconnection

nmcli connection reload

2. 重新创建正确的 lo 接口配置（推荐用 nmcli 命令，避免手动编辑出错）

重置 lo 接口的 NetworkManager 配置

nmcli connection add type loopback ifname lo con-name lo

给 lo 接口添加 VIP（192.168.221.200/32）

nmcli connection modify lo ipv4.addresses "192.168.221.200/32"

设置 IPv4 为手动模式（必须）

nmcli connection modify lo ipv4.method manual

重新加载并激活配置

nmcli connection reload

nmcli connection up lo

3. 验证配置是否生效

查看 lo 接口地址（能看到 192.168.221.200/32 即成功） ip a show lo # 查看 NetworkManager 配置是否正确 nmcli connection show lo | grep ipv4.addresses

正确例图：

五. 结论

总的来说，LVS DR 模式就是负载均衡里的 "高速收费站"：

• 调度器是收费站入口的分道闸机，负责把车流（请求）引导到不同的收费窗口（后端服务器）。

• 而你缴费完成后，不需要再绕回分道闸机，直接从收费窗口上高速（响应直接返回给用户），这样整个通行效率就大大提高了。

举个实际例子：像淘宝的 "双十一" 大促，每秒有上千万的请求进来。如果用 NAT 模式，调度器会被挤爆；而用 DR 模式，就像有 100 个收费窗口同时开放，每辆车（请求）被引导到不同窗口，缴费后直接上高速，整个系统就能流畅应对海量请求，不会出现卡顿或崩溃。
