手搓温湿度传感器(单片机普冉PY32F002AF15P6TU + 温湿度传感器 SHT40-AD1B-R2 + 0.96寸TFT IPS 显示屏)

简介

在好兄弟的怂恿下通过学习大牛博主的分享,手搓复刻温湿度传感器,博主的原文链接(PCB原理图、器件清单、固件)都贴在文末了,我主要是记录一下自己遇到的一些问题

实操上手

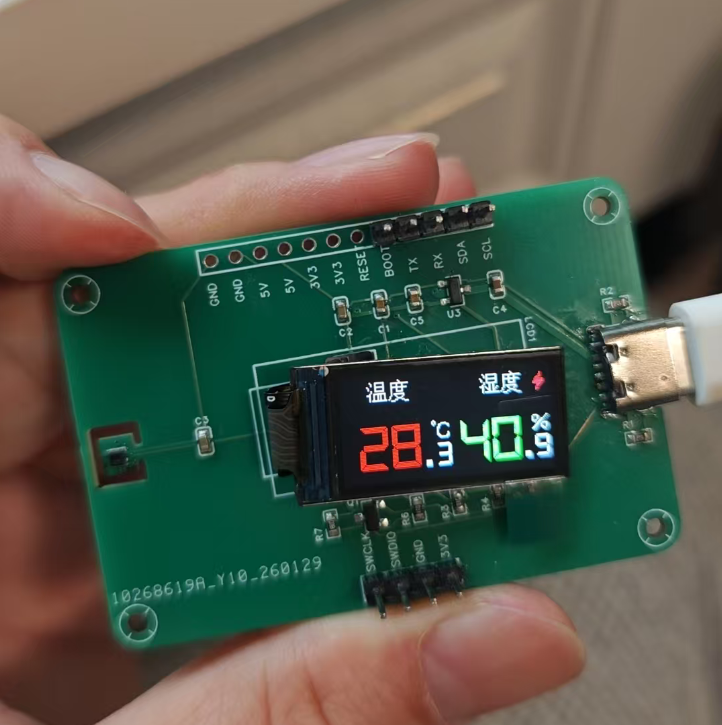

首先上一下自己手搓的成品效果图

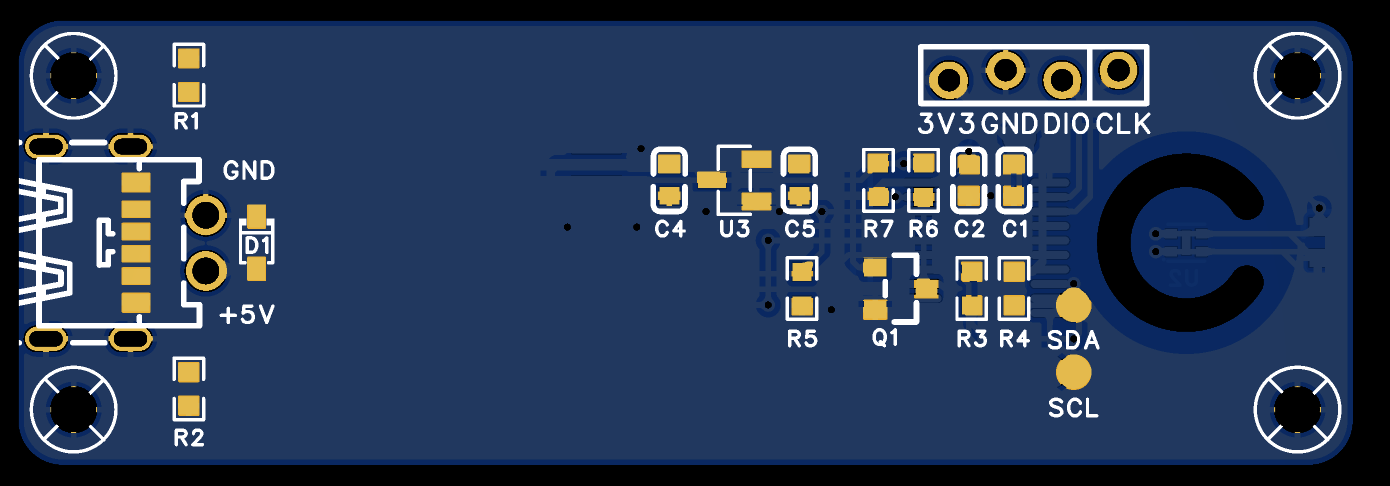

最开始也是用的博主的板子(60mm*20mm,双面)如下,显示屏及单片机放在一面,电阻电容等器件放在了另一面,我是用加热台+电络铁进行焊接的(锡膏配合加热台真是个好东西),但实在是手残,弄好了一面,另一面又焊不好了。

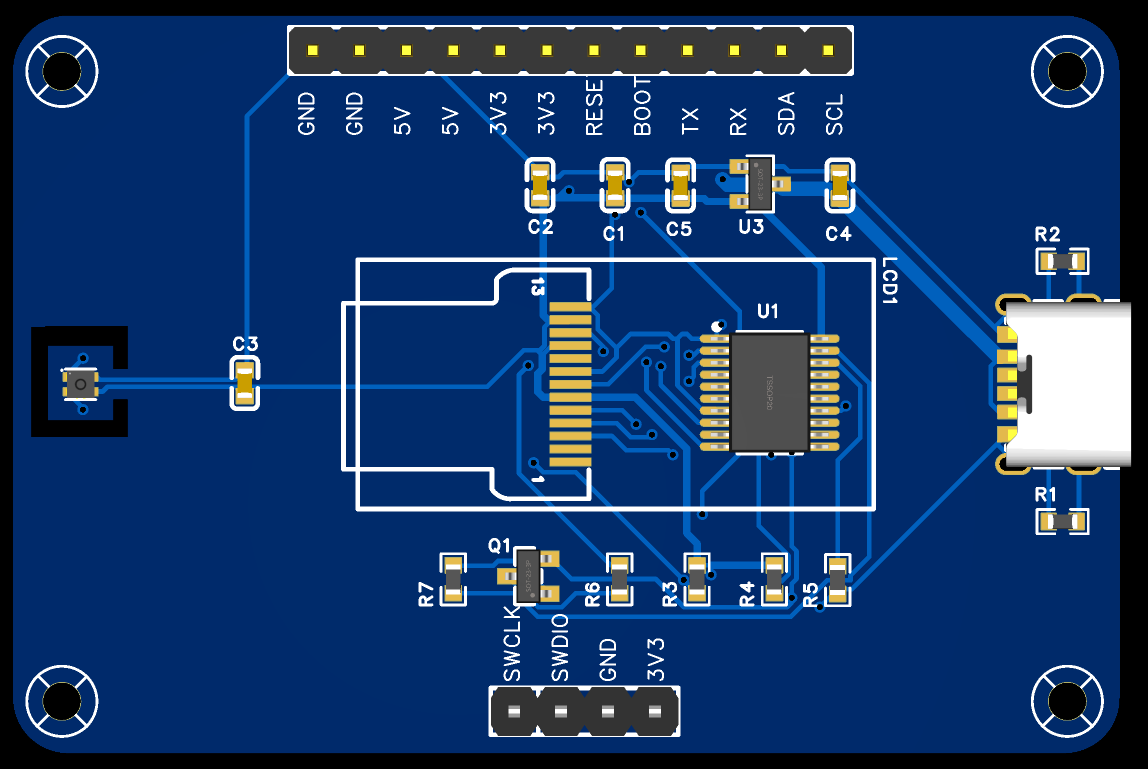

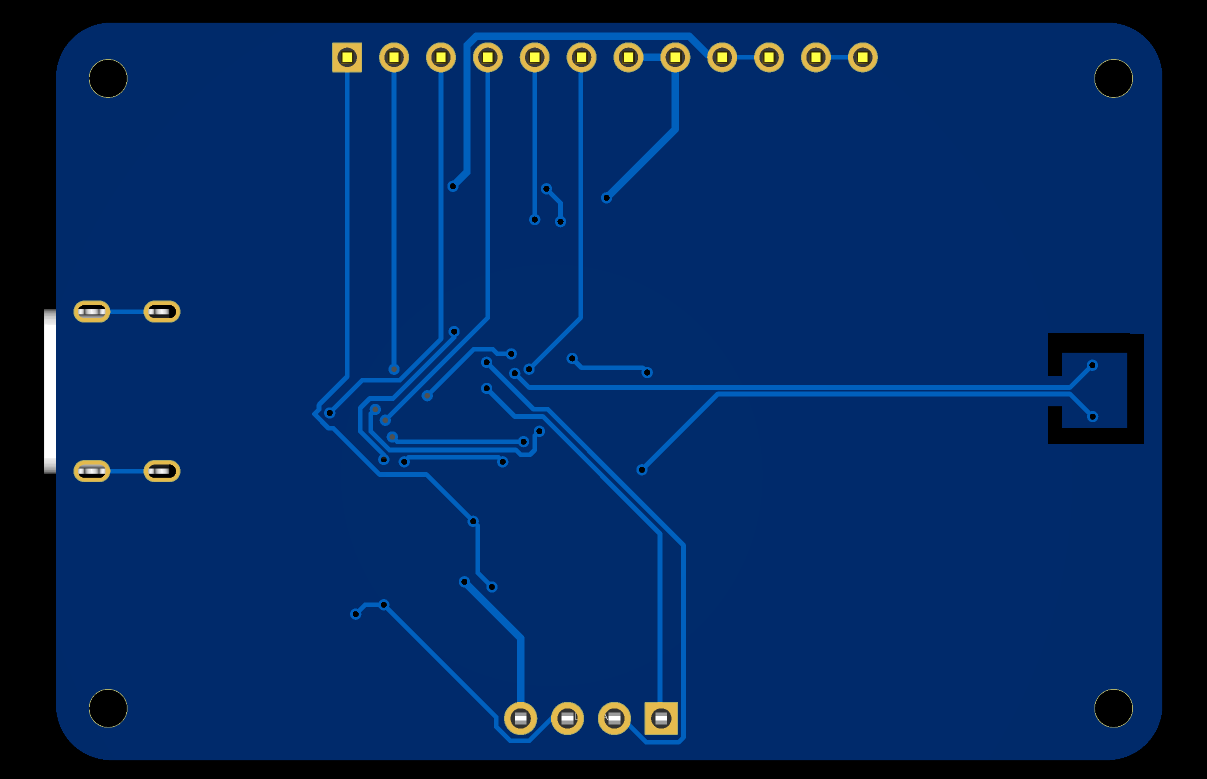

后面让好兄弟给我把板子在博主的基础上改成60mm*40mm(单面)的,具体效果如下,这样我就可以直接全部用加热台焊接了,就方便了很多。

在博主的基础上把两面的器件放在同一面上,因为是自己弄着玩的,排线和器件摆布没有很合理,只为 方便焊接。

问题集

1.板子上电后屏幕只有背光,就是屏幕亮起来了,但是没有任何显示

原因:大概率就是显示屏或者mcu有连锡的情况,首先在板子焊接好后,就可以先用手机相机放大预览一下各个位置的排线,如果看不出来就用万用表查看是否有连通的排线,没有什么大问题的情况下再去刷固件。

2.板子上电后没有数据

原因:温湿度传感器没有焊接好,排查是否有放错方向、连锡等问题

原创链接:

https://oshwhub.com/runzeiot/sht4x-demo-board
