SPICE源码分析（一）：整体架构与实现框架

SPICE（Simple Protocol for Independent Computing Environments）是一个开源的远程计算解决方案，提供对远程机器显示和设备的客户端访问。本文从宏观角度分析SPICE服务器的整体架构和核心设计思想。

背景与目标

SPICE协议由Red Hat开发，旨在提供类似本地机器操作的用户体验，同时将大部分CPU和GPU密集型任务卸载到客户端。SPICE适用于LAN和WAN环境，在保证用户体验的同时优化网络带宽使用。

核心目标

• 提供高质量的远程桌面体验
• 支持多通道并行传输（显示、输入、音频等）
• 智能图像和视频压缩
• 支持虚拟机热迁移

整体架构概览

基本构建模块

SPICE系统由以下核心组件构成：

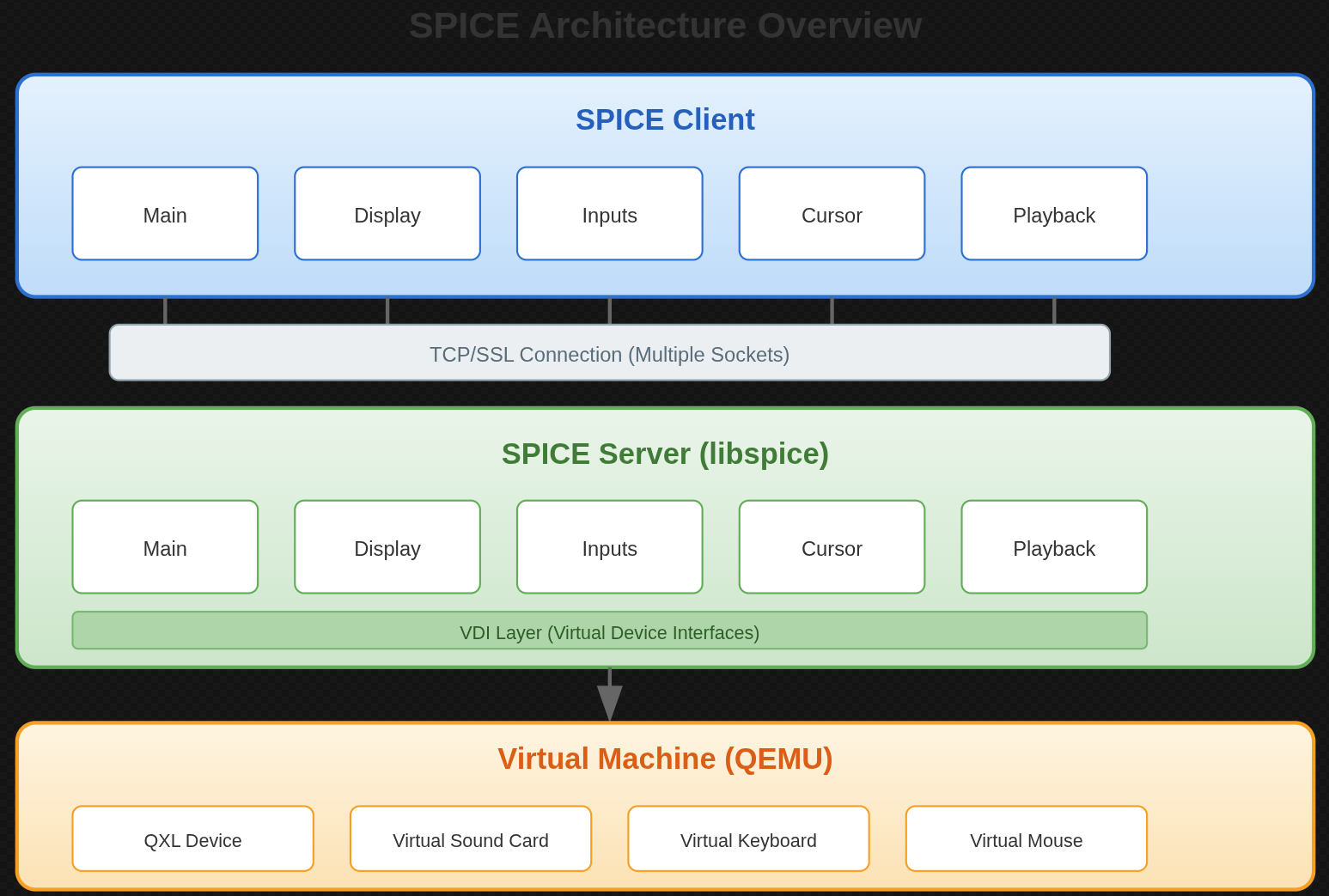

SPICE采用三层架构设计，自顶向下分别是：

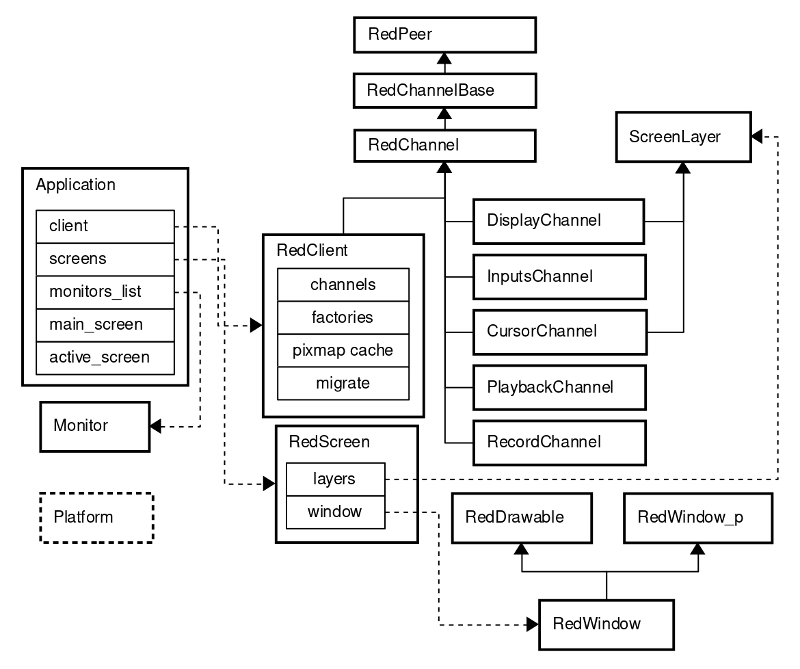

客户端层（SPICE Client）：负责用户交互界面的呈现和输入事件的采集。客户端通过多个独立的通道与服务器通信，每个通道处理特定类型的数据流。这种设计允许不同类型的数据使用不同的QoS策略，例如显示数据可以容忍一定延迟但需要高带宽，而输入数据则需要低延迟但数据量很小。

服务器层（SPICE Server/libspice）：作为协议的核心实现，负责处理客户端连接、数据编解码和协议转换。服务器层通过VDI（Virtual Device Interfaces）接口与底层虚拟化平台解耦，使得SPICE可以支持不同的虚拟化后端。

宿主应用层（Host Application）：通常是QEMU，通过QXL虚拟显卡设备和其他虚拟设备（键盘、鼠标、音频）与SPICE服务器交互。QXL设备是一个专门为SPICE优化的图形设备，它通过共享内存环形缓冲区（Ring Buffer）与SPICE服务器高效通信。

源码目录结构

spice-server/
├── server/                 # 核心服务器代码
│   ├── reds.cpp           # 主服务器，连接管理
│   ├── red-channel.cpp    # 通道基类
│   ├── red-worker.cpp     # 图形工作线程
│   ├── display-channel.cpp # 显示通道
│   ├── cursor-channel.cpp  # 光标通道
│   ├── inputs-channel.cpp  # 输入通道
│   ├── sound.cpp          # 音频通道
│   ├── main-channel.cpp   # 主通道
│   ├── video-stream.cpp   # 视频流处理
│   ├── image-encoders.cpp # 图像编码器
│   └── gstreamer-encoder.c # GStreamer视频编码
├── subprojects/
│   └── spice-common/      # 公共库（协议、编解码）
└── docs/                   # 文档

核心组件详解

1. Red Server (reds.cpp)

RedsState是整个SPICE服务器的核心结构，可以理解为SPICE服务的"控制中心"。它管理着服务器的全局状态和配置。

struct RedServerConfig {
    RedsMigSpice *mig_spice;           // 迁移配置
    int default_channel_security;       // 默认通道安全设置
    ChannelSecurityOptions *channels_security;

    int spice_port;                     // 监听端口
    int spice_secure_port;              // SSL端口

    uint32_t streaming_video;           // 视频流策略
    GArray* video_codecs;               // 支持的视频编解码器
    SpiceImageCompression image_compression; // 图像压缩方式
    // ...
};

• 双端口设计 （spice_port + spice_secure_port）：SPICE支持同时监听普通端口和SSL加密端口。在企业环境中，通常只启用SSL端口以确保传输安全；在受信任的局域网中，可以使用普通端口以获得更好的性能（SSL加解密有额外开销）。

• streaming_video策略：控制视频流检测的激进程度，可选值包括：

  • SPICE_STREAM_VIDEO_OFF：禁用视频流检测，所有内容作为静态图像处理
  • SPICE_STREAM_VIDEO_ALL：激进检测，可能将快速动画也误判为视频
  • SPICE_STREAM_VIDEO_FILTER：智能检测，平衡准确性和性能

• video_codecs数组 ：按优先级排序的编解码器列表，如["h264", "vp8", "mjpeg"]。SPICE会根据客户端能力和网络状况选择最合适的编解码器。

主要职责：

• 连接管理：监听客户端连接，处理SSL/TLS握手和票据认证
• 通道注册：管理所有活动通道（注册、注销、关闭）
• Agent通信：与Guest Agent进行通信
• 迁移协调：协调VM迁移过程中的状态转移

2. 通道架构 (RedChannel)

SPICE使用多通道架构，每个通道负责特定类型的数据传输。这种设计借鉴了SCTP协议的多流概念，允许不同类型的数据独立传输，避免队头阻塞。

struct RedChannelPrivate {
    const uint32_t type;                // 通道类型
    const uint32_t id;                  // 通道ID
    SpiceCoreInterfaceInternal *const core; // 事件循环接口
    const bool handle_acks;             // 是否处理ACK
    GList *clients;                     // 连接的客户端列表
    RedChannelCapabilities local_caps;  // 本地能力
    pthread_t thread_id;                // 所属线程
    const red::shared_ptr<Dispatcher> dispatcher; // 线程间通信
    RedsState *const reds;              // 服务器引用
};

关键设计解析：

• const修饰符的大量使用 ：type、id、core等字段都是const，表示它们在对象生命周期内不可修改。这是一种防御性编程，防止意外修改导致的bug。

• thread_id记录所属线程 ：SPICE的通道可能运行在不同线程中（MainChannel在主线程，DisplayChannel在Worker线程）。记录thread_id用于运行时检查------如果在错误的线程中访问通道，程序会立即报错而不是产生难以调试的竞态条件。

• Dispatcher实现线程间通信：当需要跨线程操作时（如主线程通知Worker线程有新客户端连接），使用Dispatcher而非直接调用函数。Dispatcher内部使用socketpair实现，确保线程安全。

• GList *clients链表：使用GLib的双向链表管理客户端列表。选择链表而非数组是因为客户端的连接/断开是频繁操作，链表的O(1)插入/删除比数组的O(n)更高效。

3. 图形子系统

图形处理是SPICE最复杂的部分，运行在独立的RedWorker线程中。RedWorker负责处理所有来自QXL虚拟显卡的图形命令，包括绘图操作、Surface管理和光标更新。

图形子系统的核心职责包括：

• 命令处理：从QXL设备的Command Ring和Cursor Ring读取命令，将QXL格式的命令转换为SPICE内部表示（RedDrawable）
• 命令树管理：维护当前显示内容的命令树结构，用于计算遮挡关系和优化传输
• 视频流检测：自动检测频繁更新的区域，将其标识为视频流并使用视频编码器处理
• 图像压缩：根据图像类型选择最优的压缩算法（QUIC、LZ、GLZ、JPEG等）
• 数据发送：通过DisplayChannel将处理后的图形数据发送到客户端

struct RedWorker {
    pthread_t thread;
    QXLInstance *qxl;
    SpiceCoreInterfaceInternal core;

    DisplayChannel *display_channel;
    CursorChannel *cursor_channel;

    RedMemSlotInfo mem_slots;  // 内存槽管理
    GMainLoop *loop;           // 事件循环
};

线程模型

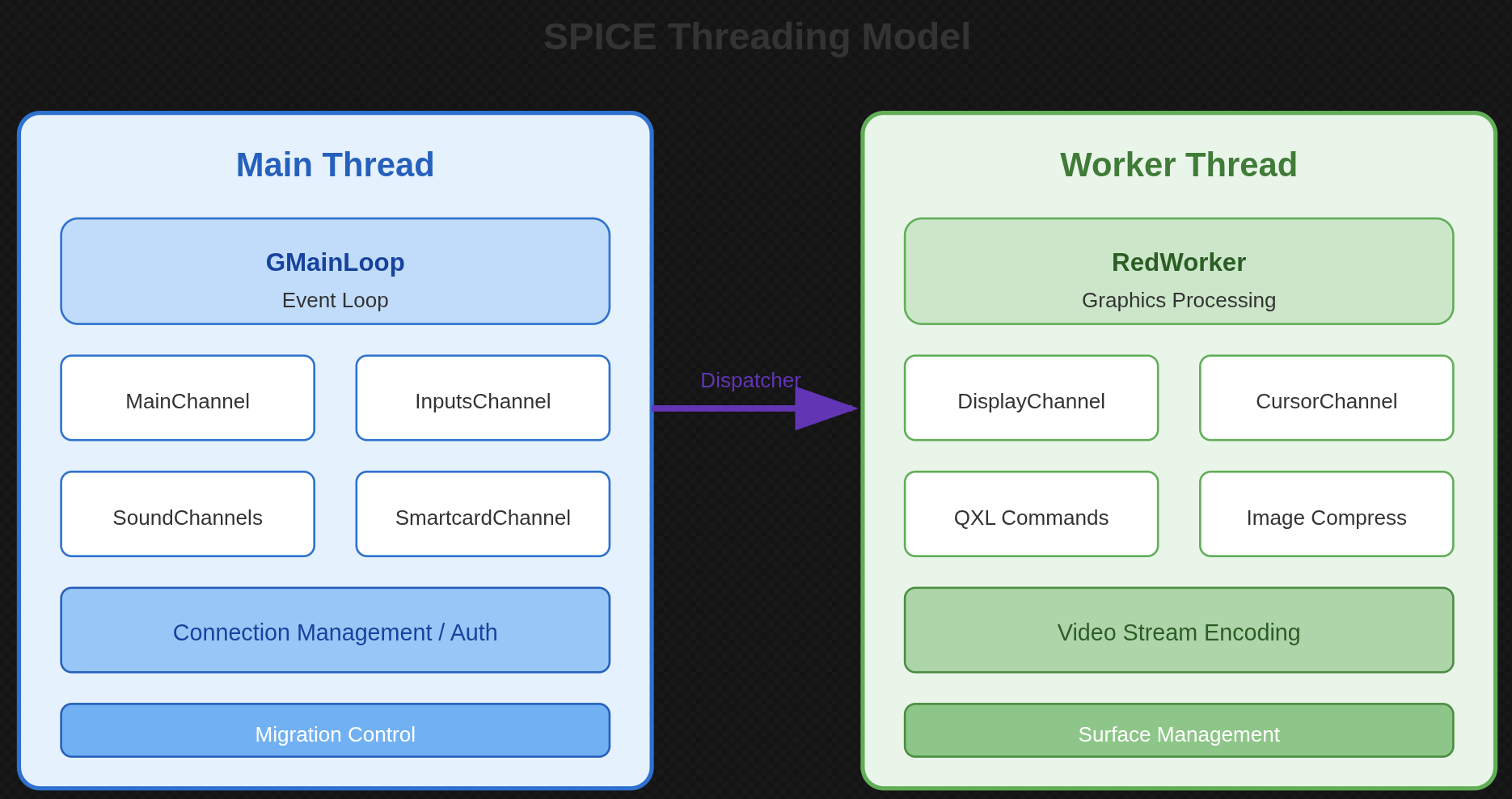

SPICE采用多线程架构以提高并发性能：

SPICE的多线程设计基于以下考虑：

主线程职责：主线程运行在QEMU的主事件循环中，负责处理需要与QEMU协调的操作。这包括：

• 客户端连接的接受和认证（SSL/TLS握手、SASL认证）
• MainChannel消息处理（协议协商、能力交换、迁移控制）
• InputsChannel消息处理（键盘鼠标事件需要直接传递给QEMU）
• 音频通道处理（PlaybackChannel和RecordChannel）
• Guest Agent通信

Worker线程职责：每个QXL虚拟显卡设备对应一个独立的Worker线程。这种设计将CPU密集型的图形处理操作从主线程中分离出来，避免阻塞其他通道的消息处理。Worker线程负责：

• 从QXL Ring Buffer读取和解析图形命令
• DisplayChannel和CursorChannel的消息处理
• 图像压缩编码（QUIC、LZ、GLZ、JPEG、LZ4）
• 视频流检测和编码（通过GStreamer）

这种分离确保了输入响应的及时性，同时允许图形处理充分利用多核CPU资源。

线程间通信

线程间通信是多线程系统的核心难点。SPICE使用Dispatcher机制进行安全通信，避免了传统锁机制可能带来的死锁和性能问题。

// 从主线程向Worker线程发送消息
// 这个函数是线程安全的，可以从任意线程调用
red_qxl_async_command(qxl, command);

// Worker线程通过管道接收并处理
// 这个循环在Worker线程的事件循环中执行
while (red_qxl_get_command(worker->qxl, &ext_cmd)) {
    switch (ext_cmd.cmd.type) {
    case QXL_CMD_DRAW:
        // 处理绘图命令：解析QXL格式，创建Drawable，进行压缩
        break;
    case QXL_CMD_SURFACE:
        // 处理Surface命令：创建或销毁显示表面
        break;
    }
}

Dispatcher工作原理：

Dispatcher内部使用socketpair创建一对相互连接的socket。发送方将消息写入socket A，接收方从socket B读取。这种设计的优点：

1. 天然的线程安全：socket操作是原子的，无需额外加锁
2. 可集成到事件循环 ：socket可以通过epoll/select监听，与其他IO事件统一处理
3. 支持唤醒机制 ：当Worker线程在poll中等待时，发送消息会自动唤醒它

这种模式在很多高性能服务器中都有应用，如Redis的多线程IO模型。

VDI 接口层

SPICE通过VDI（Virtual Device Interfaces）与宿主应用（如QEMU）交互。VDI是一个精心设计的抽象层，使SPICE可以与不同的虚拟化后端集成，而不仅限于QEMU。

// Core接口 - 提供事件循环和定时器
// 这是SPICE与宿主应用事件循环集成的关键接口
struct SpiceCoreInterface {
    // 创建定时器，用于周期性任务（如帧率控制、超时检测）
    SpiceTimer* (*timer_add)(SpiceTimerFunc func, void *opaque);
    // 启动定时器，ms为毫秒数
    void (*timer_start)(SpiceTimer *timer, uint32_t ms);
    // 添加文件描述符监听，用于socket事件
    SpiceWatch* (*watch_add)(int fd, int event_mask,
                             SpiceWatchFunc func, void *opaque);
};

// QXL接口 - 图形设备交互
// QXL是SPICE专用的虚拟显卡，这个接口定义了服务器与显卡的交互方式
struct QXLInterface {
    // 将Worker线程绑定到QXL设备
    void (*attache_worker)(QXLInstance *qin, QXLWorker *qxl_worker);
    // 从命令环获取下一条图形命令（非阻塞）
    int (*get_command)(QXLInstance *qin, QXLCommandExt *cmd);
    // 释放已处理命令的资源，通知Guest可以重用相关内存
    void (*release_resource)(QXLInstance *qin, QXLReleaseInfoExt release_info);
};

// 输入接口 - 键盘设备
struct SpiceKbdInterface {
    // 发送扫描码到Guest，frag可能是多字节序列的一部分
    void (*push_scan_freg)(SpiceKbdInstance *sin, uint8_t frag);
    // 获取LED状态（Caps Lock, Num Lock等），用于同步客户端指示灯
    uint8_t (*get_leds)(SpiceKbdInstance *sin);
};

VDI设计哲学：

VDI采用了依赖倒置原则：SPICE定义接口，宿主应用（如QEMU）提供实现。这带来了几个好处：

1. 解耦：SPICE不依赖QEMU的具体实现，可以与其他虚拟化平台（如libvirt、Xen）集成
2. 可测试性：可以mock这些接口进行单元测试
3. 灵活性：宿主应用可以自定义行为（如不同的定时器实现）

函数指针vs虚函数：VDI使用C风格的函数指针而非C++虚函数，这是为了保持ABI稳定性和与C代码的兼容性。

数据流示例：图形命令

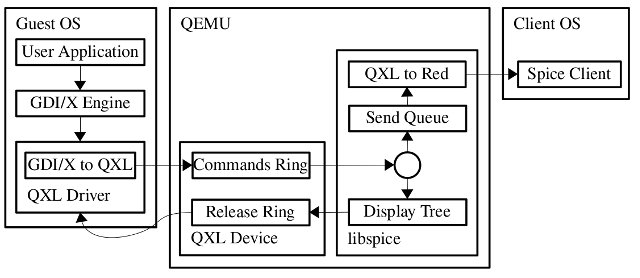

以下是一个典型的图形命令从Guest到Client的完整流转过程：

详细流程解析

第1-3步：命令生成与提交

当Guest操作系统中的应用程序请求绘图操作时，图形驱动会将操作转换为QXL命令格式。QXL驱动程序使用共享内存中的Command Ring与SPICE服务器通信。这个Ring Buffer是一个生产者-消费者队列，Guest作为生产者写入命令，SPICE作为消费者读取命令。

第4-6步：命令解析与优化

RedWorker线程通过轮询或中断通知得知有新命令后，从Ring中读取QXL命令并将其转换为内部的RedDrawable结构。这些drawable被添加到命令树（command tree）中，SPICE会利用这个树结构进行遮挡剔除优化------如果一个新的绘图操作完全覆盖了之前的操作，被覆盖的操作就可以直接丢弃而无需发送。

第7步：压缩策略选择

这是SPICE智能性的关键体现。系统会分析待发送的图像数据，根据多种因素选择最优的压缩策略：

• 视频流检测：如果某个区域频繁更新且更新模式符合视频特征（渐变性检测），则使用视频编码器
• 图像类型识别：分析图像的颜色分布和复杂度，选择合适的静态图像压缩算法
• 网络状况：根据当前带宽和延迟情况动态调整压缩参数

第8-10步：传输与渲染

压缩后的数据通过SPICE协议封装，经由DisplayChannel发送到客户端。客户端收到数据后进行解压缩和解码，最终渲染到本地显示设备上。

关键设计思想

1. 命令树优化

SPICE维护一个命令树来跟踪当前显示内容的组成，用于：

• 遮挡剔除：移除被完全覆盖的命令
• 减少传输：只发送可见区域的更新
• 资源管理：及时释放不再需要的命令资源

2. 自适应压缩

根据图像特征自动选择最优压缩算法：

• 人工图像（文本、UI）：使用LZ/GLZ
• 自然图像（照片）：使用QUIC
• 视频区域：使用M-JPEG或H.264/VP8

3. 客户端鼠标模式

支持两种鼠标模式：

• 服务端模式：鼠标在服务端处理，客户端发送相对坐标
• 客户端模式：鼠标在客户端渲染，发送绝对坐标

总结

SPICE服务器采用了模块化的多通道架构，将不同类型的数据（显示、输入、音频等）分离处理。核心设计包括：

1. VDI抽象层：提供与宿主应用的标准化接口
2. 多线程处理：图形密集操作在独立Worker线程执行
3. 智能压缩：根据内容类型自适应选择压缩策略
4. 协议分层：通道级别的QoS和安全控制
