如何从Simulink模型导出ARXML文件

前言

本文主要介绍在使用AUTOSAR架构开发时，如何从现有的Simulink模型导出AXRML。

模型视图

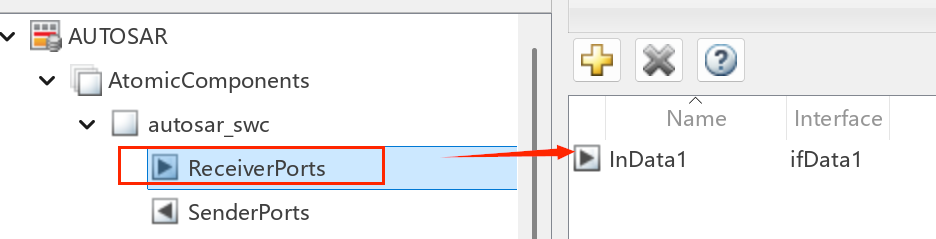

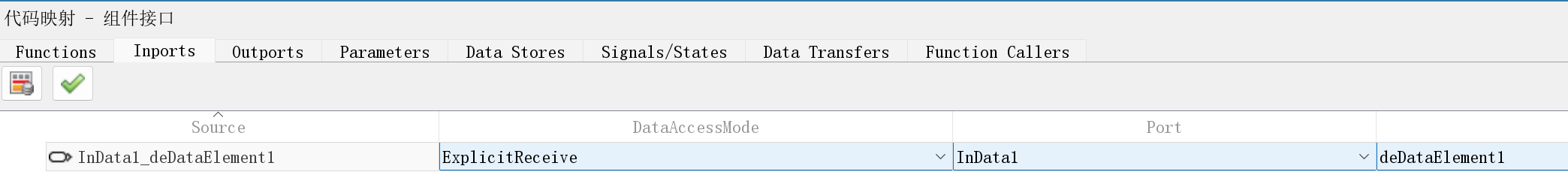

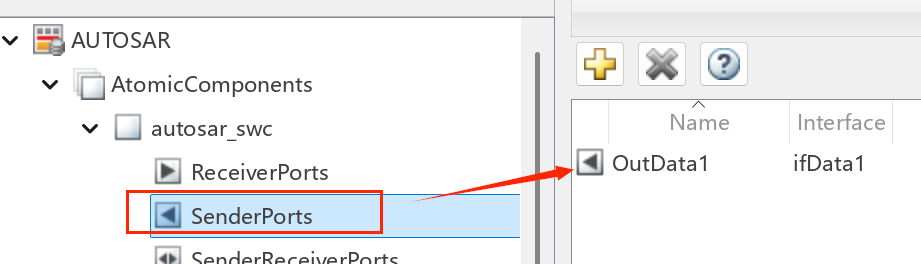

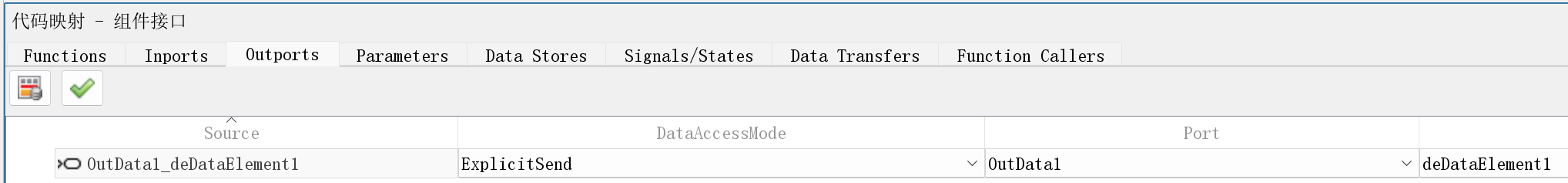

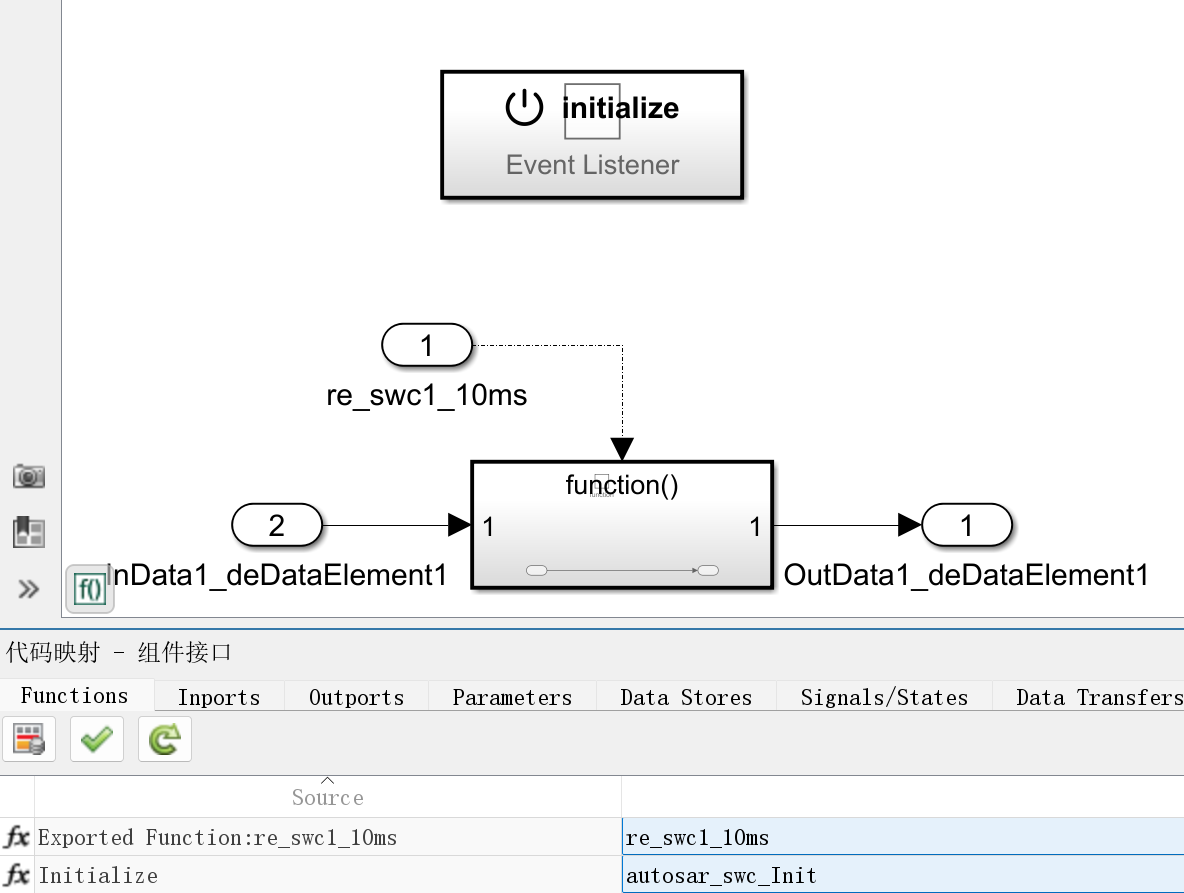

模型视图及参数配置：

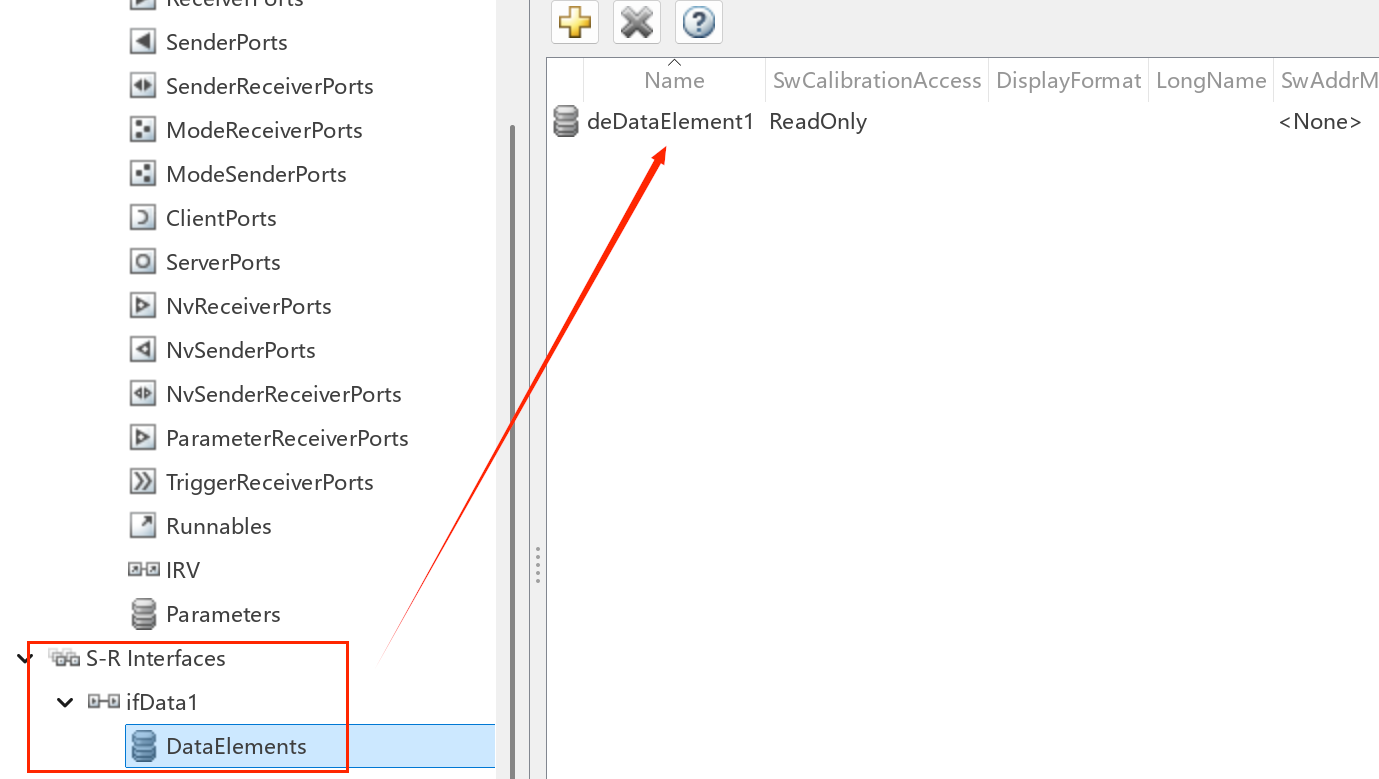

数据字典设置：

导出方法

生成代码时，自动生成ARXML文件

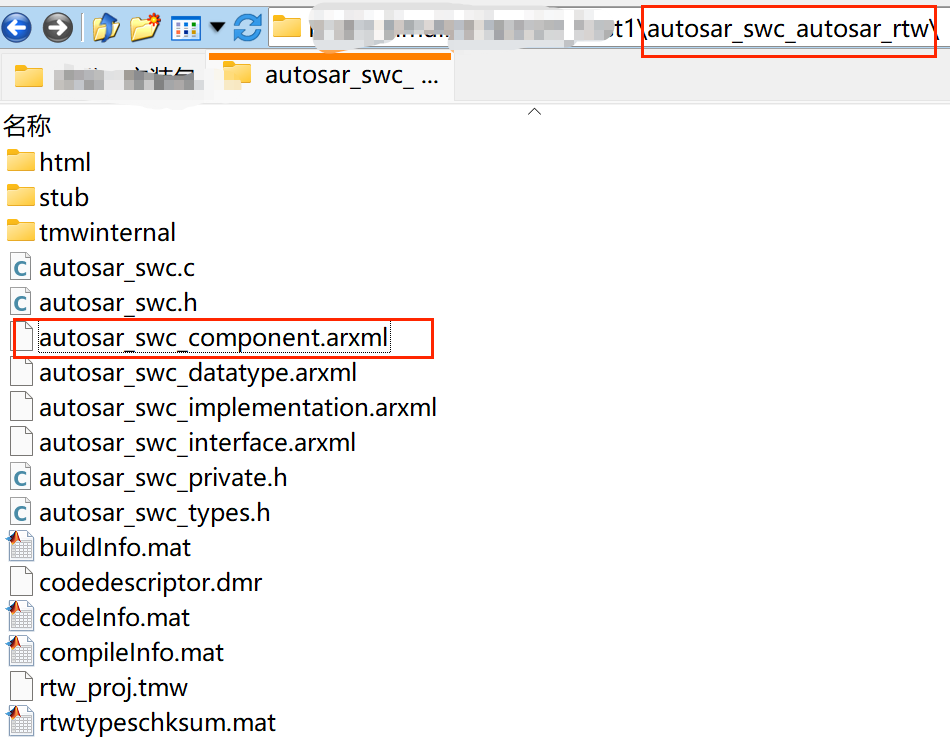

打开Simulink模型，按住Ctrl+B，执行模型编译。在生成代码的同时，会自动生成对应的ARXML文件。所在目录为：

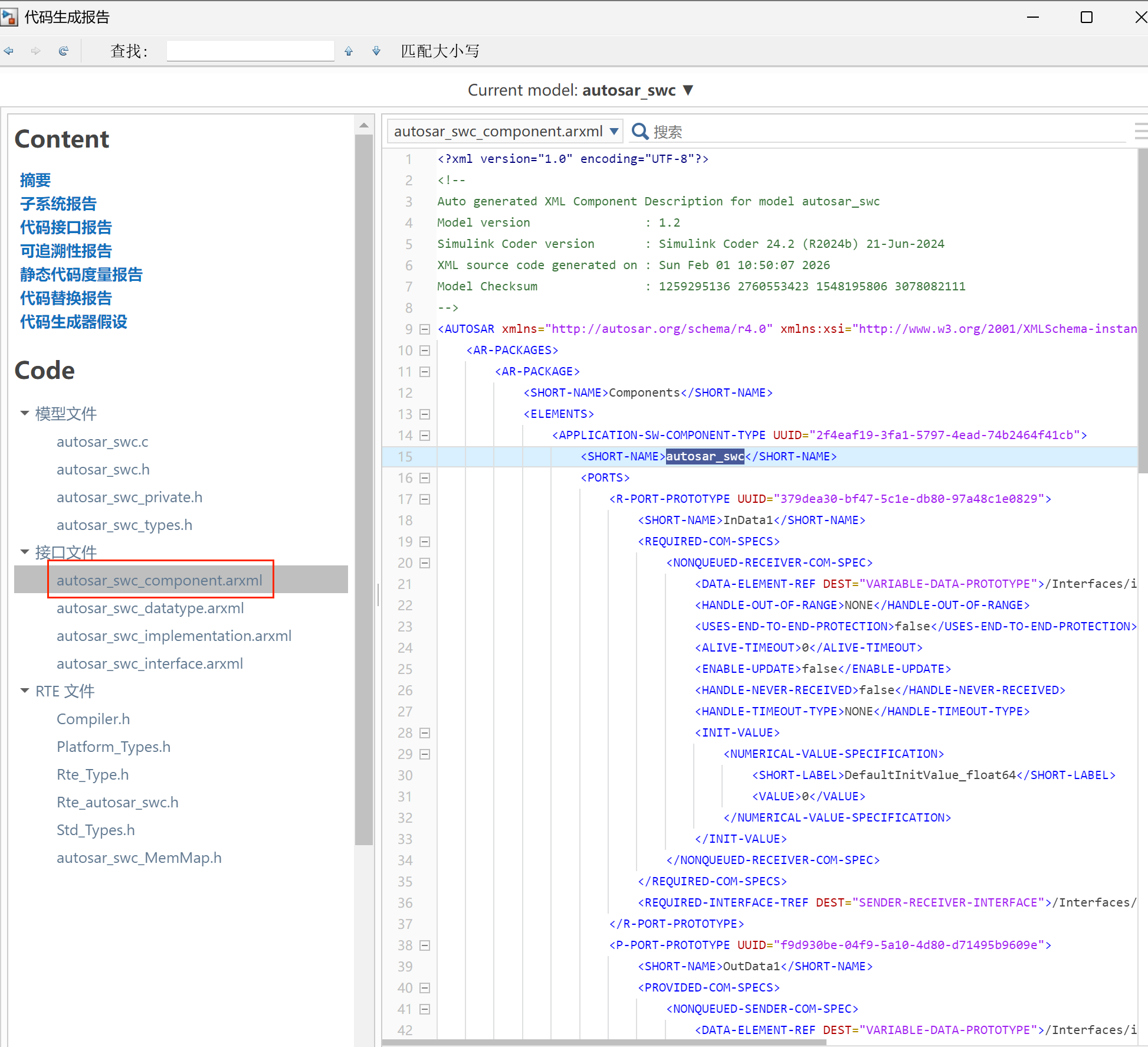

同时，在代码生成报告中，也可以查看：

导入验证

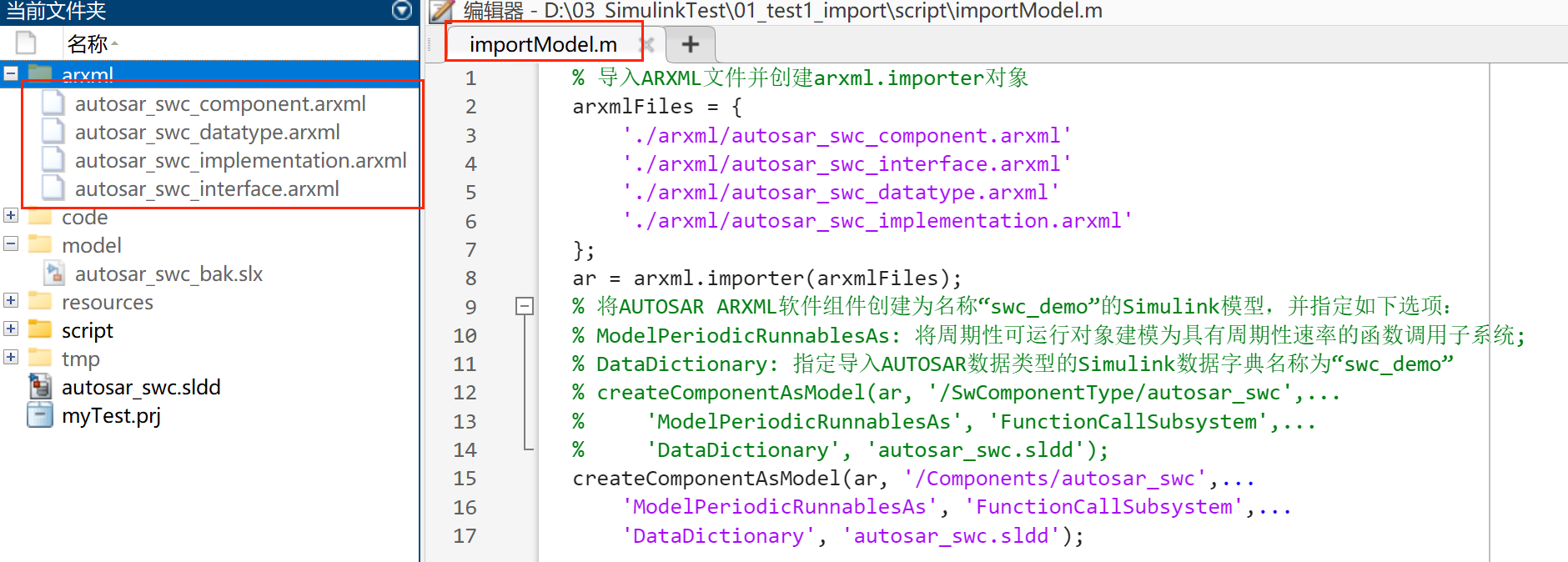

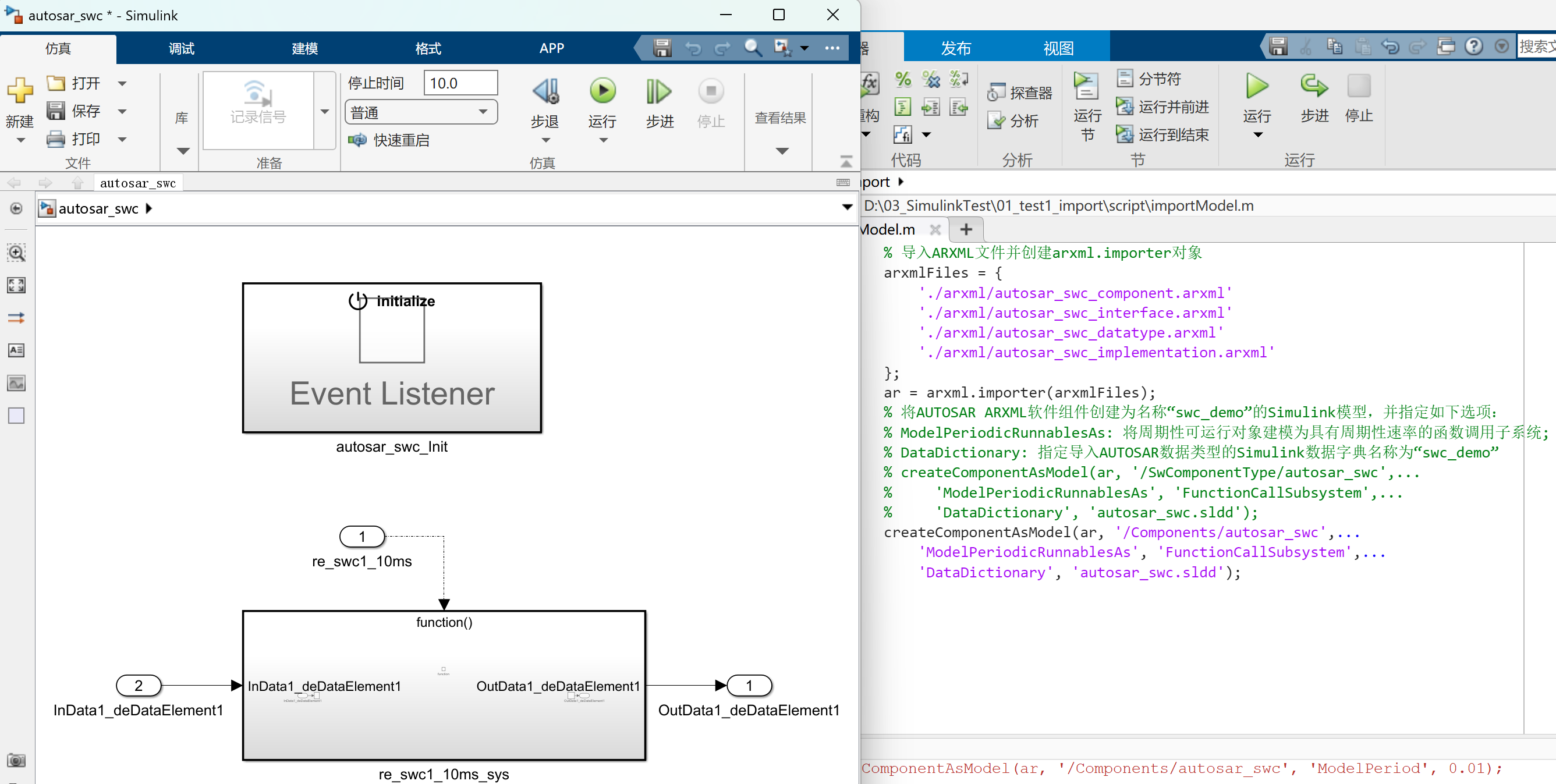

把导出的ARXML文件，放到同一个目录中，然后执行如下脚本指令

即可在Matlab/Simulink工具中生成SWC模型
