✨1.课题概述
面向物联网低功耗传感节点，传统化学电池存在寿命有限、更换维护成本高的缺陷。压电能量收集技术可将环境振动机械能转化为电能，为IoT节点实现自供电。本文研究的系统以压电振子作为能量来源，搭配扰动观测法MPPT最大功率点跟踪，为MS5611‑01BA03压力传感器、HX712模数采集芯片以及ESP8266无线WiFi模块提供工作电源，整套系统包含压电能量采集前端、整流储能单元、MPPT功率控制模块、传感采集负载模块，可在Simulink/MATLAB环境完成全系统建模仿真。系统各模块相互配合：压电元件采集振动机械能，整流桥完成交流‑直流变换，储能电容缓冲能量波动，MPPT算法动态调节工作点使压电输出功率最大化，稳定输出电压供给压力传感与WiFi无线传输负载。

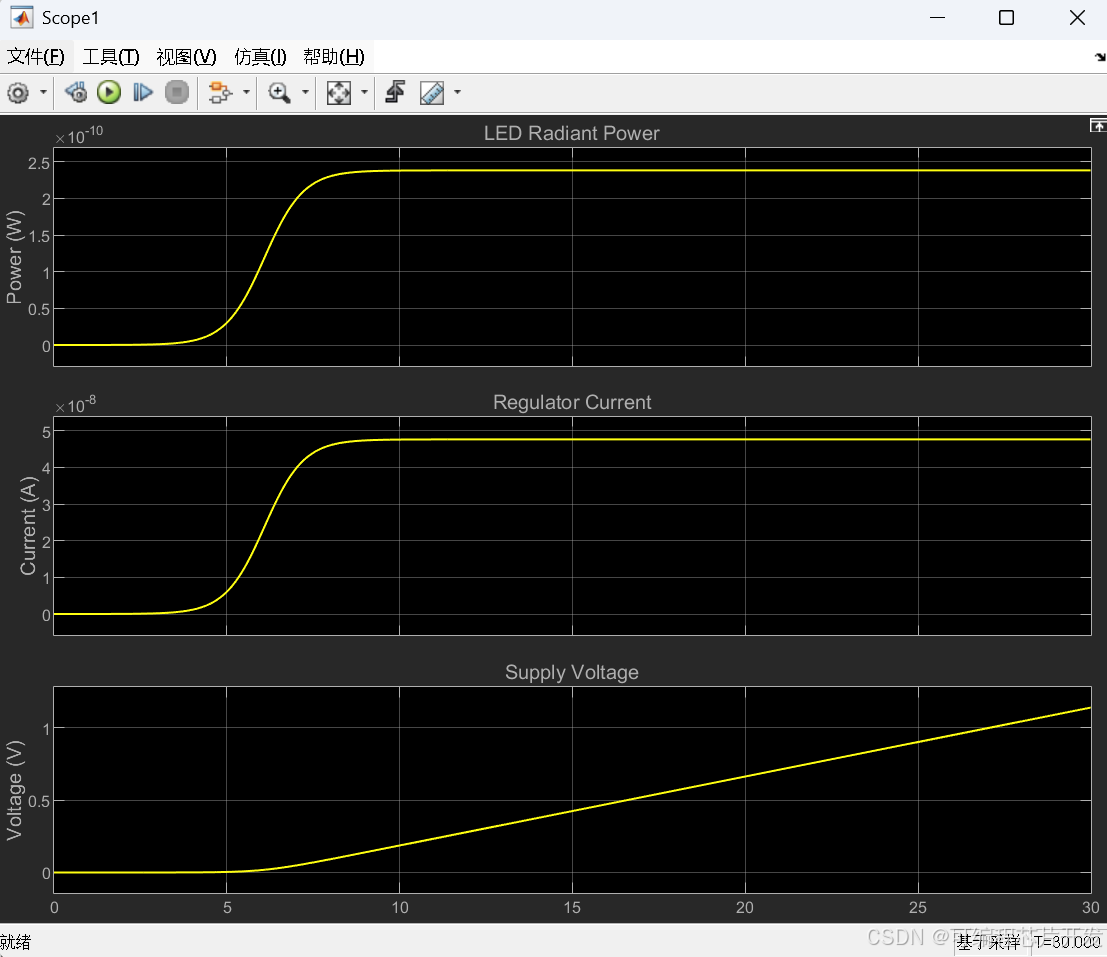

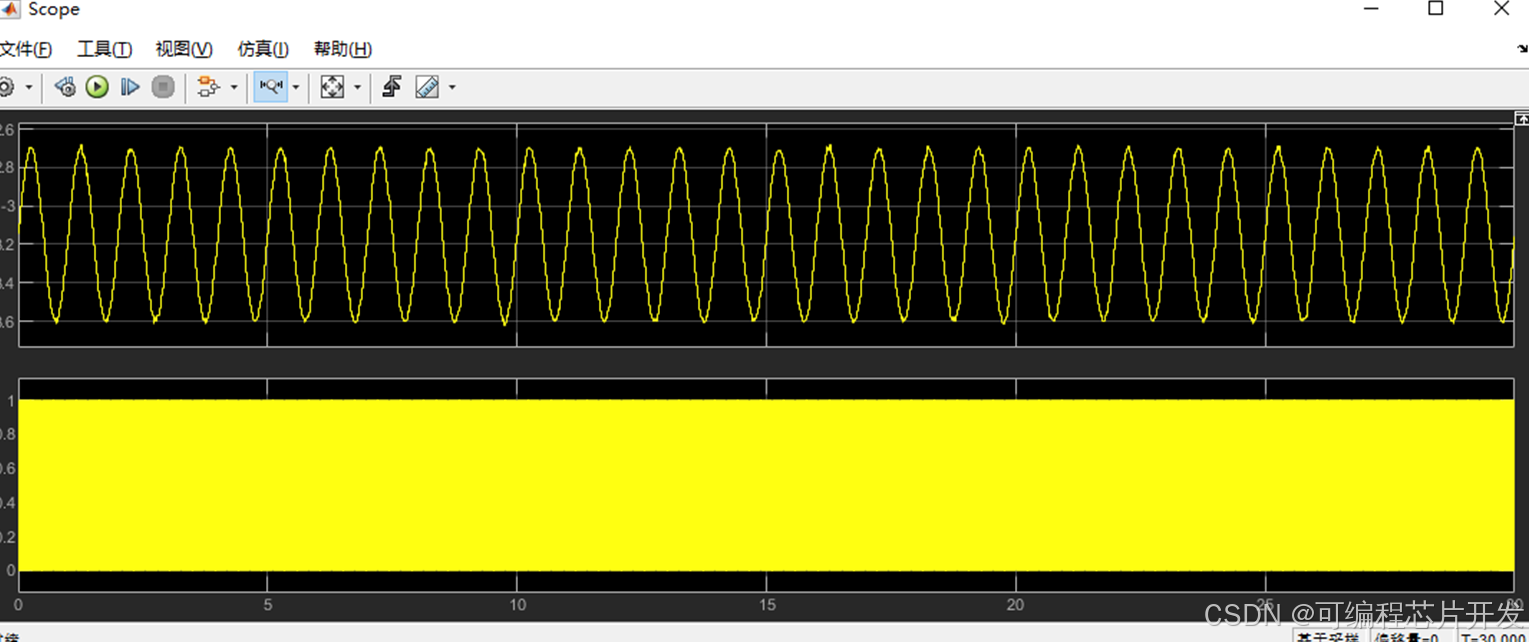

📊2.系统仿真结果

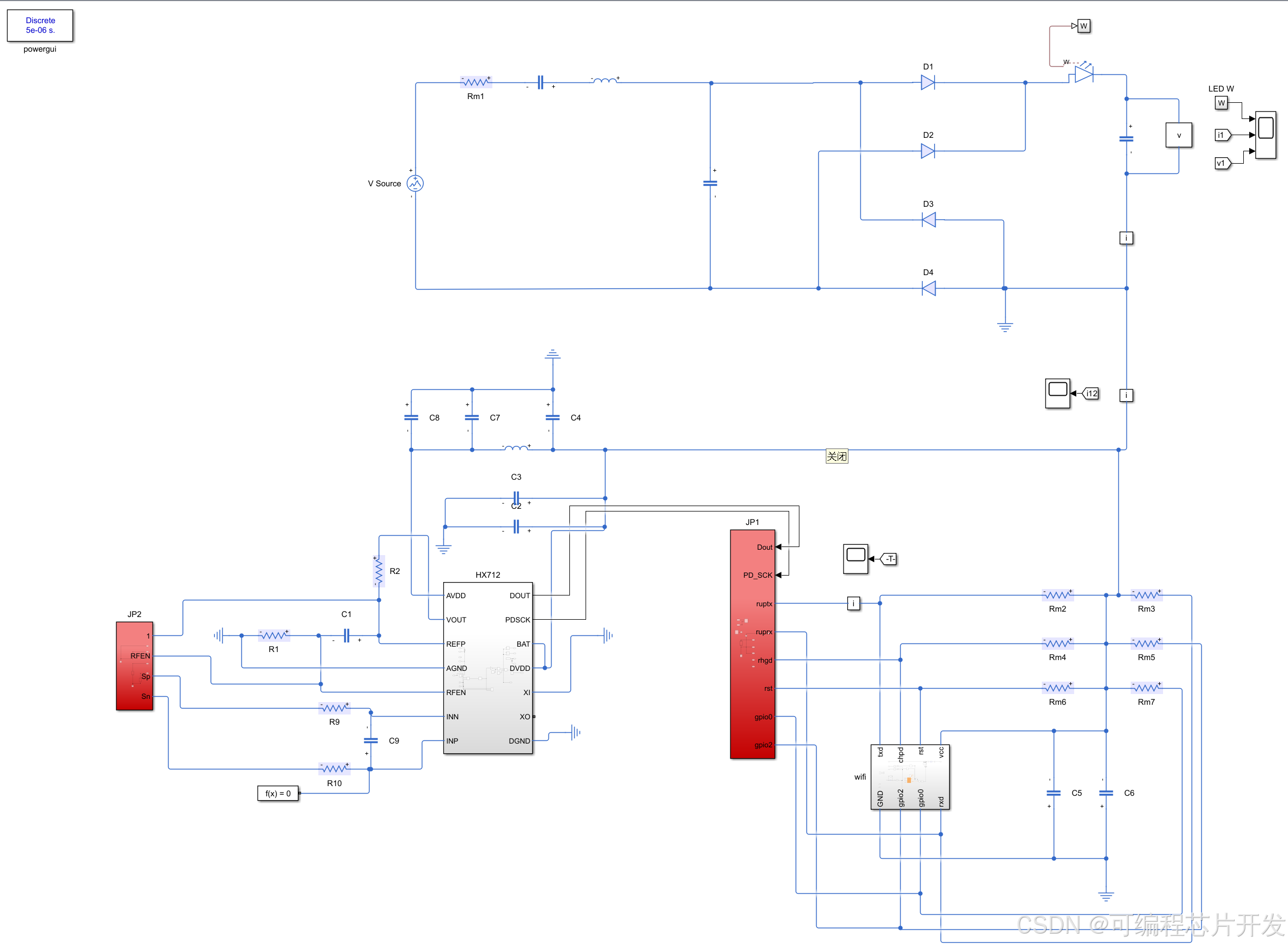

✅3.核心程序或模型
🚀4.系统原理简介
4.1 压电能量采集与整流储能预处理
压电振子输出为交变交流电，无法直接为直流芯片供电，需要二极管全桥整流电路完成交直流转换。整流之后并联储能电容Csto，用于存储压电输出电能，抑制电压波动，为后端电路提供缓冲。储能电容的电压变化满足电容充放电微分方程:
isto(t)为流入储能电容的净电流，等于整流输出电流减去后端负载消耗电流。当压电采集功率大于负载消耗功率时，电容电压上升储存能量；当振动微弱，压电输出不足时，储能电容向外放电维持系统供电。本系统器件电压约束：MS5611压力传感器工作电压区间1.8V~3.6V，HX712芯片供电 2.7~3.6V，ESP8266的供电区间1.7~3.6V。储能电容电压必须维持在该电压窗口内，电压过低芯片无法启动，电压过高会造成器件击穿损坏。
整流之后的直流侧输出功率:
irect(t)为整流之后输出直流电流。由于二极管导通压降会带来功率损耗，实际可用功率会小于压电原始输出功率。
4.2 扰动观测法MPPT最大功率点跟踪算法实现
本系统采用扰动观测法（P&O）作为MPPT控制策略，该算法结构简单，易于嵌入式与 Simulink建模实现。算法周期性对输出参考电压施加微小电压扰动，采集当前输出电压v(k)与输出电流i(k)，计算当前输出功率:
DeltaP>0，代表本次扰动之后功率上升，扰动方向正确，继续维持同一方向施加电压扰动；
DeltaP<0，代表扰动之后功率下降，越过最大功率点，需要反转电压扰动方向。
Delta V_step为设定的电压扰动步长。步长越大跟踪速度越快，但稳态震荡会加剧；步长小稳态精度高，但跟踪响应速度变慢。MPPT输出参考电压V_ref送入后端功率开关管驱动模块，调节占空比，改变等效负载阻抗，迫使压电采集系统工作在最大功率点附近。在Simulink仿真中，MPPT模块输入为采集得到的电压、电流信号，输出控制信号驱动MOS管，完成阻抗调节。
4.3 HX712模数采集模块建模

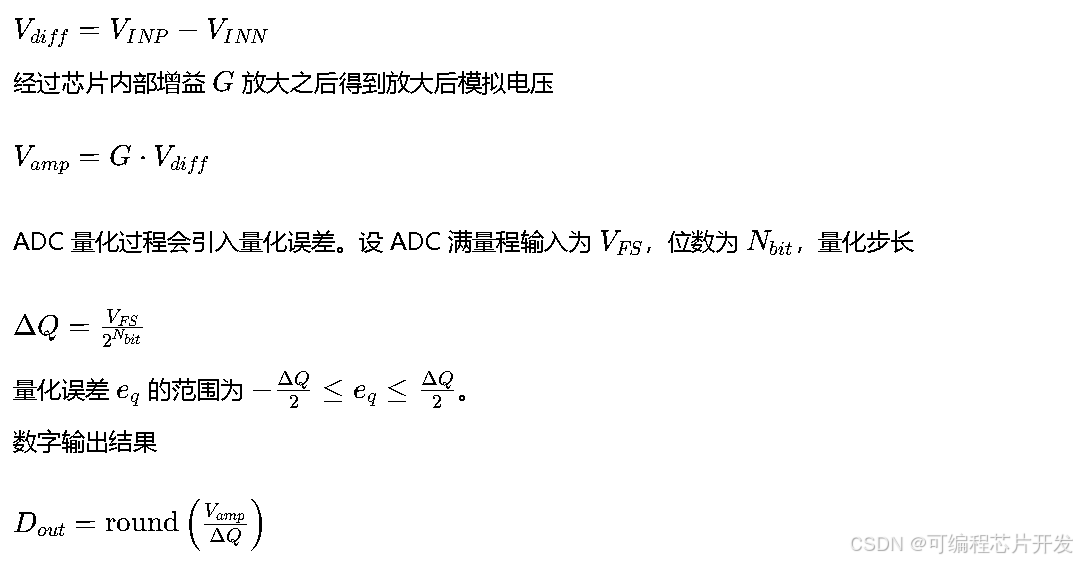

HX712是24位高精度ADC芯片，接收MS5611压力传感器输出模拟差分信号。差分输入信号为V_INP、V_INN，芯片对差分信号进行放大、采样、量化，输出串行数字信号。差分输入电压:
在Simulink建模中，采用零阶保持模块模拟ADC采样保持，叠加量化误差模块，将连续模拟差分信号转换为离散串行数字输出，通过DOUT、PD‑SCK串行接口输出数字压力测量数据，送给 ESP8266模块。HX712模块供电由MPPT稳压之后的电源提供，供电电压必须落在 2.7~3.6V工作区间。
整套系统工作完整流程总结：
①环境振动激励压电元件，压电振子输出交变交流电能；
②全桥整流电路将交流电转换为直流电，储能电容完成能量缓冲存储；
③电压电流采样模块采集整流侧电压电流送入MPPT；
④扰动观测MPPT算法计算最优参考电压，控制功率开关调节等效负载阻抗，使压电单元工作在最大功率输出点；
⑤稳定直流电压供给MS5611压力传感器与HX712采集芯片，压力模拟差分信号送入HX712完成放大、ADC量化，输出串行数字信号；
⑥ESP8266读取压力数字数据，无线向外传输；
⑦观测系统各处电压、功率波形，计算MPPT跟踪效率，评估自供电系统整体性能。
该系统利用压电收集环境振动能量，配合扰动观测MPPT算法提升能量利用效率，实现IoT压力传感器节点自供电，摆脱对化学电池的依赖。仿真中需要重点关注振动强弱变化时MPPT跟踪能力，以及WiFi瞬时大电流带来的供电电压跌落，合理选取储能电容参数，保证各个芯片始终处于额定供电电压范围内，实现节点持续可靠工作。
