关键词：CNN-BiLSTM；无功功率；电压稳定；MATLAB；DSTATCOM
一、文章简要介绍
这篇Scientific Reports文章来自印度和埃塞俄比亚的团队，2025年发表，DOI：10.1038/s41598-025-24751-9。要解决的问题很实际：风、光这些可再生能源出力忽高忽低，并网后电压跟着波动，电网的电压质量会变差。文章用MATLAB/Simulink搭了一套智能电网，让DSTATCOM动态补偿无功功率，再用CNN-BiLSTM网络来控制它，最后用一个自适应鹦鹉优化器（APO）把网络权重调到最优。
为什么需要无功管理？电网里感性负载会消耗无功功率，无功不平衡电压就稳不住，线路损耗也跟着涨。DSTATCOM能快速发出或吸收无功，把电压顶住。问题是怎么控制它反应才够快够准，这就是深度学习上场的地方。

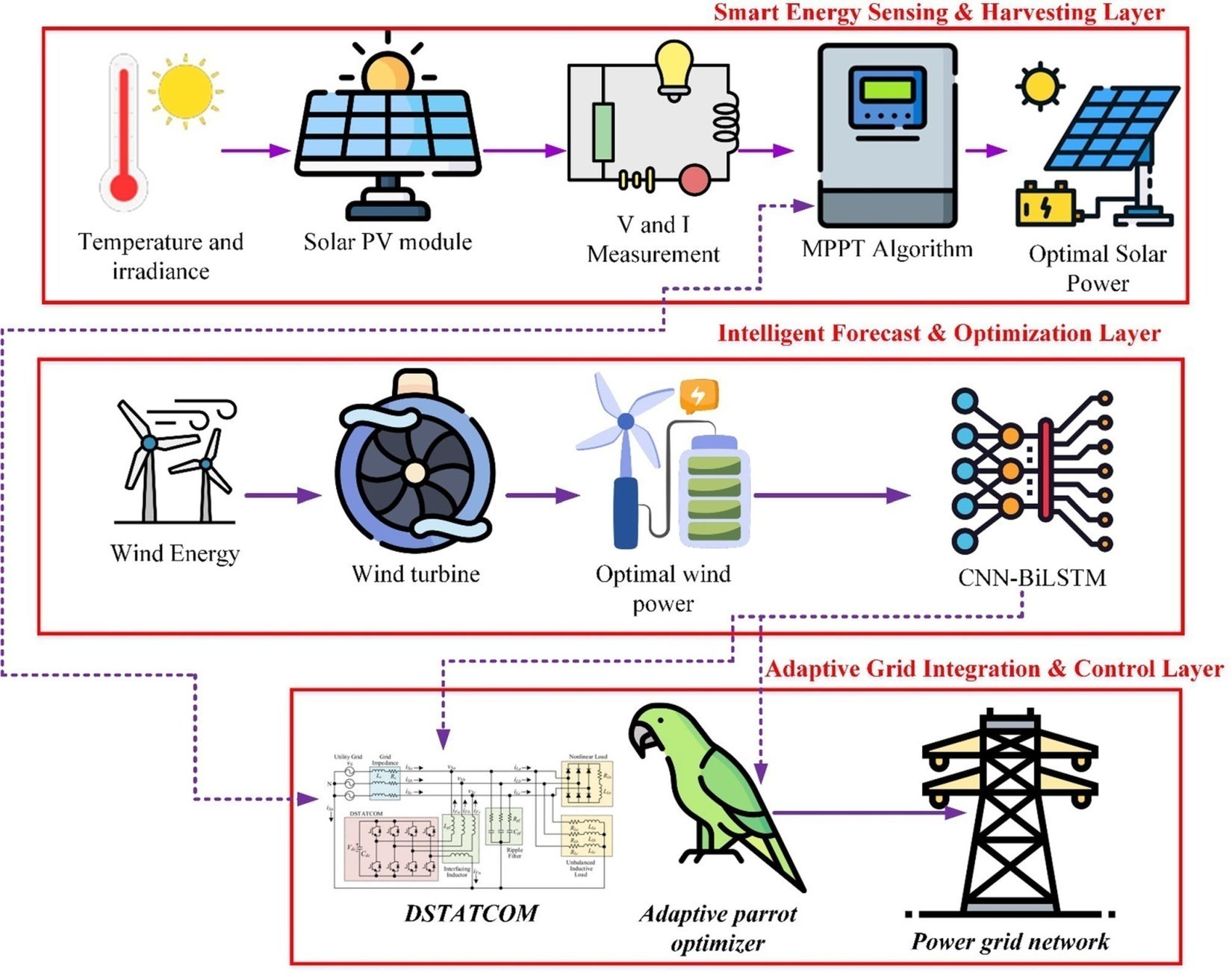

图1 智能电网系统框图：光伏、风电经DSTATCOM并网，CNN-BiLSTM控制无功
图1是系统全貌：200千瓦光伏加150千瓦风电作为混合电源，MPPT跟踪最大功率点，DSTATCOM并入电网负责无功补偿，CNN-BiLSTM根据电压电流实时给出控制指令。
二、MATLAB/Simulink仿真步骤
步骤一：搭电网模型。系统基准11千伏/0.4千伏、60赫兹，500千伏安变压器，负载500千瓦加200千乏。光伏阵列效率18%、每块板1.6平方米，风机额定风速12米每秒、同步发电机。DSTATCOM容量150千乏、直流侧700伏。仿真步长1毫秒，时长2秒，故障类型包括三相短路和单相接地。

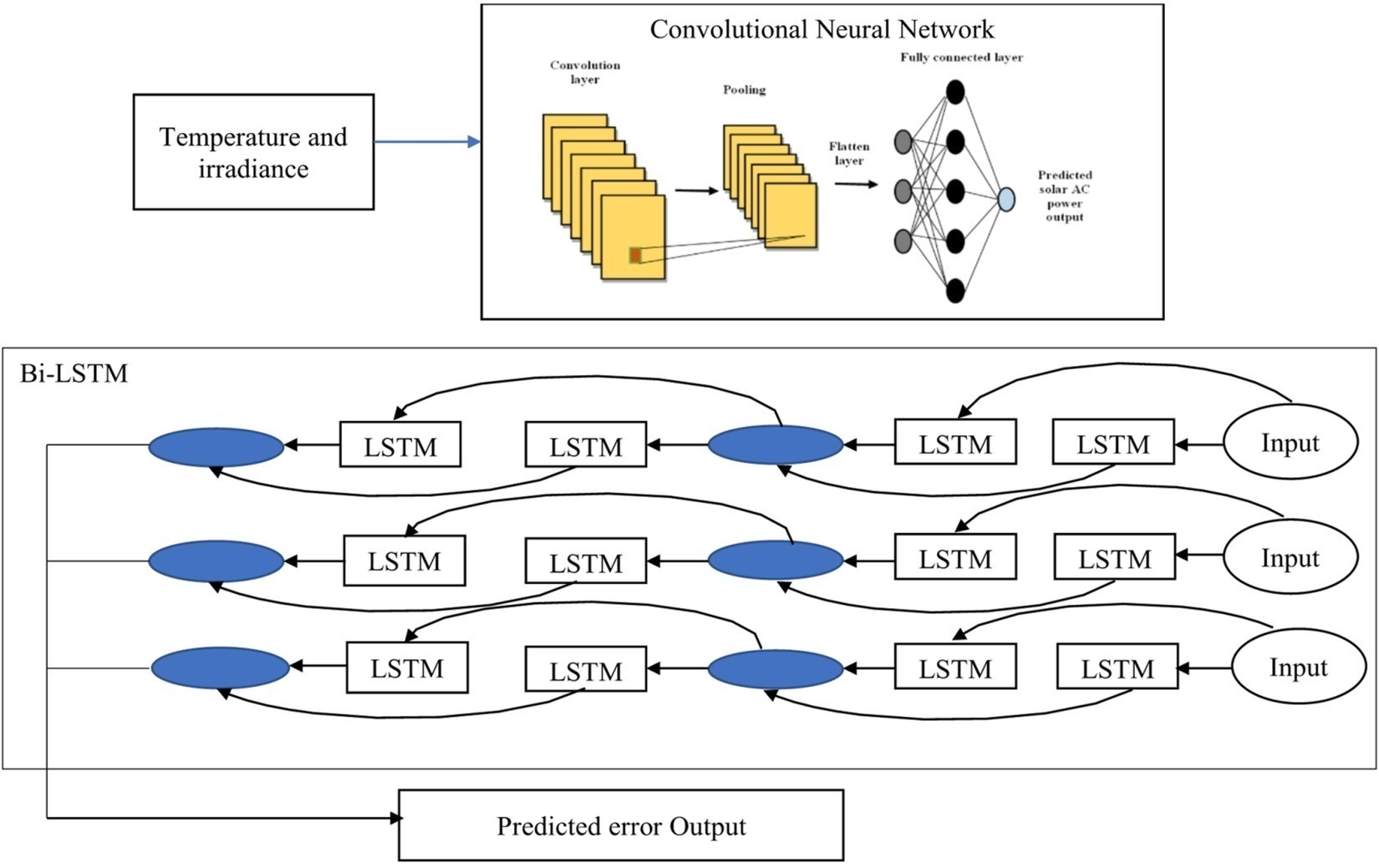

图2 CNN-BiLSTM混合网络结构：CNN提空间特征，BiLSTM抓时序依赖
图2看控制网络的结构：输入电压、电流、有功、无功四个量，先过两层一维卷积提取空间特征，再送进128单元的BiLSTM层，正反两个方向的记忆单元把时序依赖都抓进来，最后输出预测电压。每个输入序列200个时间步，约等于60赫兹电网的4个周期，采样频率5千赫，能录下暂态和谐波。
步骤二：训练数据。训练集覆盖光伏单独、风电单独、混合三种工况，还掺了辐照突变、风速变化、动态遮挡、单相接地和三相故障，让网络见过各种真实电网的突发情况。

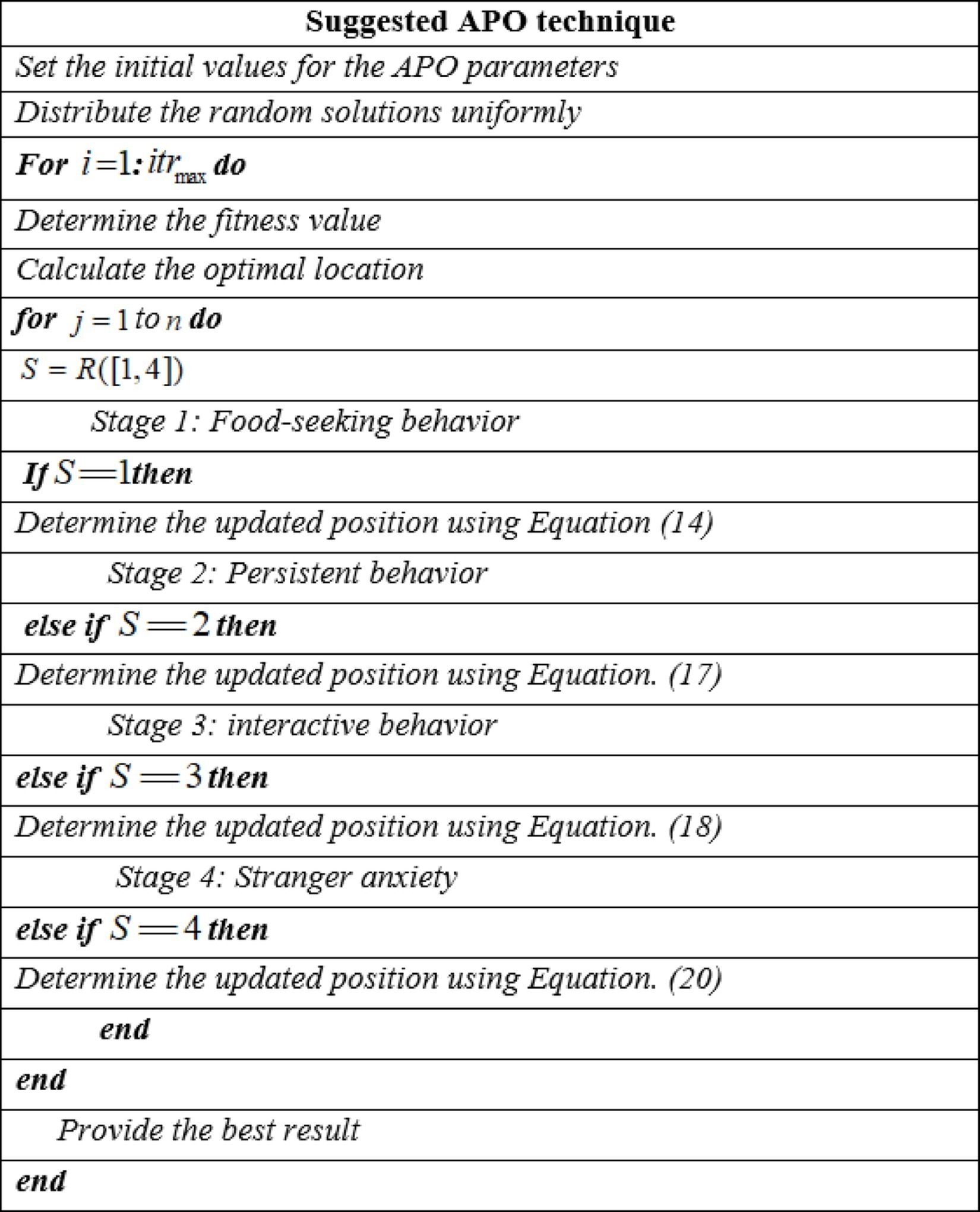

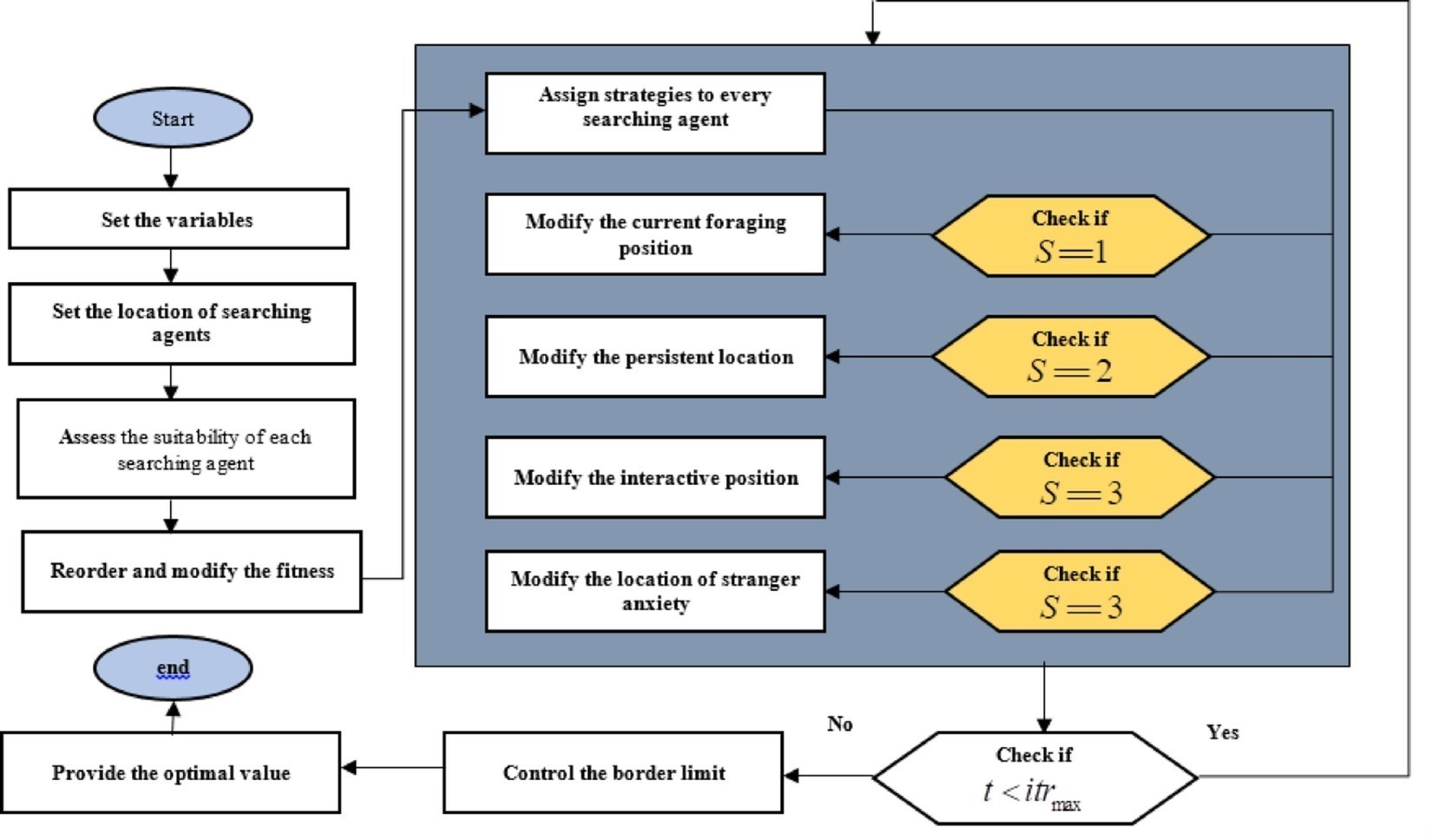

图3 自适应鹦鹉优化器（APO）流程图
图3是APO优化器的流程。鹦鹉优化器模拟一种小鹦鹉的四种行为：觅食、搜索食物、叫唤、怕陌生人。自适应版本用动态权重平衡探索和开发，避免陷入局部最优，让CNN-BiLSTM的权重收敛更快更准。目标函数就是最小化预测误差。
图4 光伏系统Simulink建模与I-V/P-V特性曲线
图4是光伏系统的Simulink建模。MPPT算法让光伏阵列始终工作在最大功率点，辐照1000瓦每平方米标准条件下输出200千瓦。光伏和风电模型都在Simulink里搭好，再连到电网。
三、关键结果与发现
第一个结果：损耗降得最多。论文把CNN、LSTM、CNN-BiLSTM和APO优化的CNN-BiLSTM四种策略放在三个场景里比。平均损耗降低：CNN约24%、LSTM约25.9%、CNN-BiLSTM约27.9%，本文方法约30%；单独看光伏加DSTATCOM场景，本文方法损耗降低33.4%，稳压效果也最好。

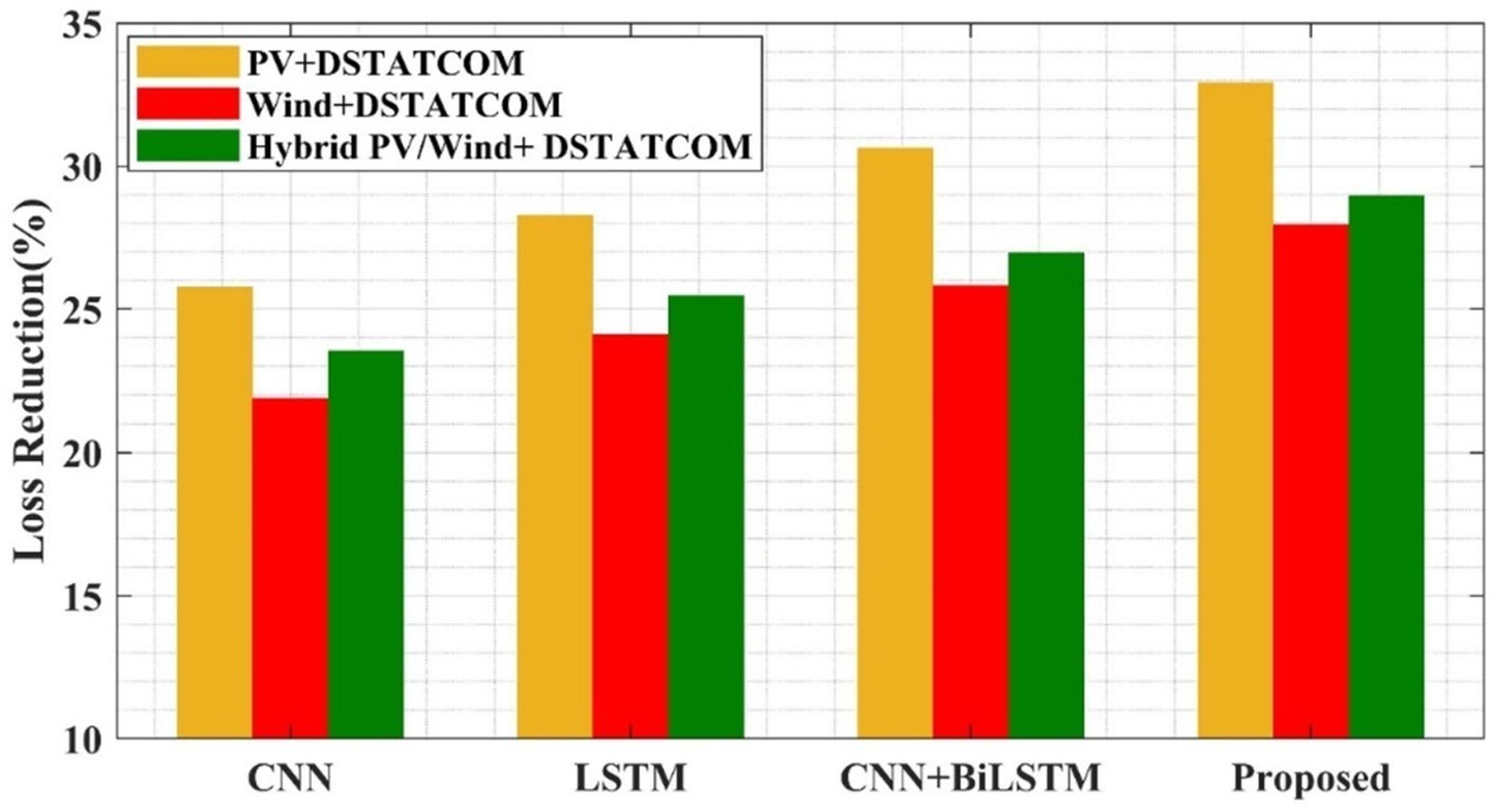

图5 四种控制策略的损耗降低对比（PV、风电、混合三种场景）
图5是损耗降低的柱状对比。横着看三个场景，竖着看四种策略，APO-CNN-BiLSTM每一根都最高。
第二个结果：电压更稳。电压稳定指数VSI从CNN的0.985提升到本文方法的1.02标幺值；总电压偏差TVD从0.0278降到0.0139标幺值。谐波也压住了，总谐波畸变率THD在1.7%以下。

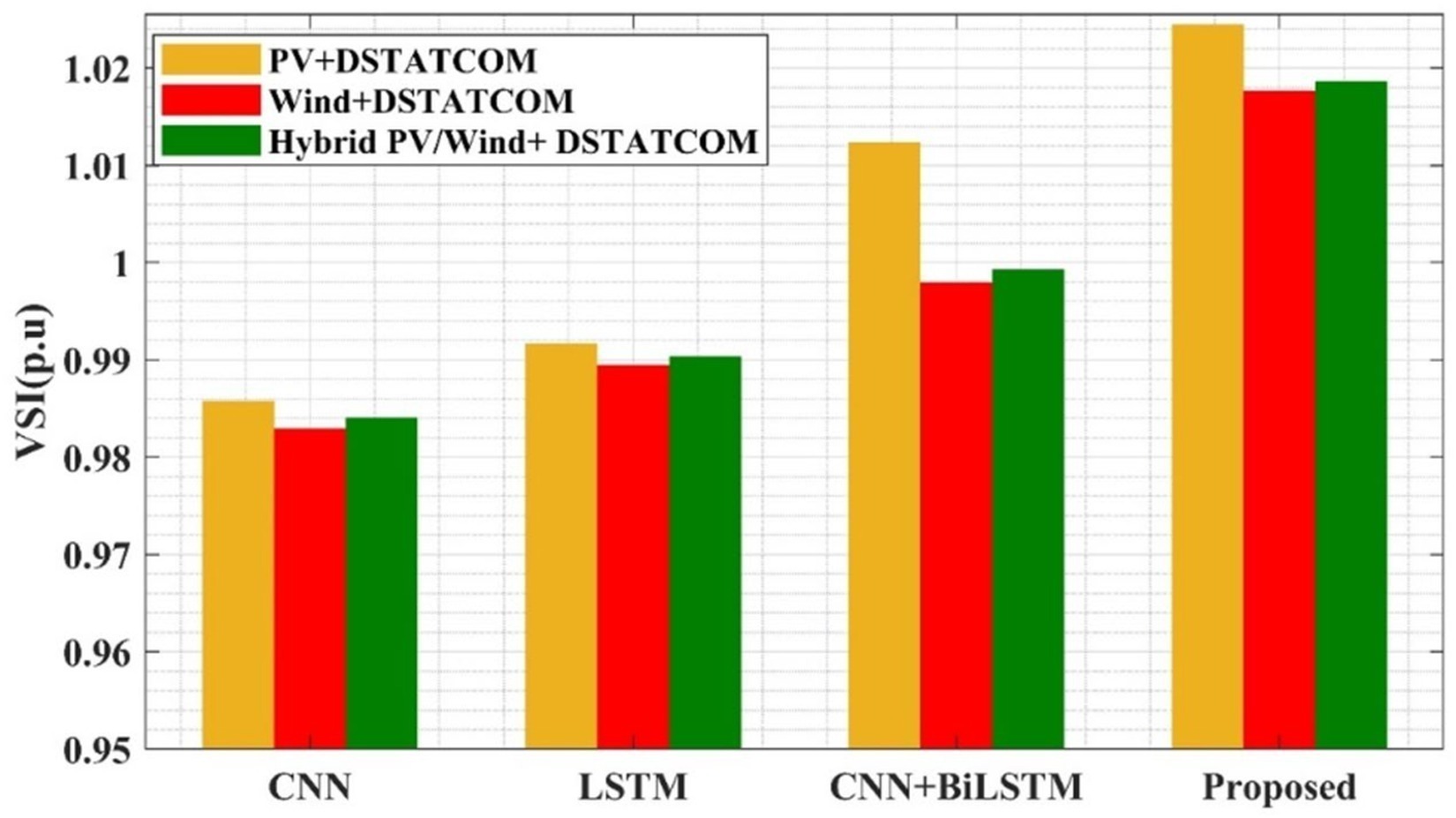

图6 四种控制策略的电压稳定指数（VSI）对比
图6是VSI对比，本文方法在光伏、风电、混合三种场景都站到最高点，超过1.0说明电压没塌，反而还略有抬升。
第三个结果：故障恢复快。单相接地故障时，A相电压几乎跌到零，本文方法能在0.08秒内把电压拉回，最低电压0.50标幺值、超调0.02秒，比PI、模糊和自适应控制器都强。三相故障更严重，本文方法0.06秒稳定，超调0.03，最低电压0.35标幺值。预测精度上R2达0.9672、RMSE仅3.0094，比普通CNN和BiLSTM都准。
图7 单相接地与三相故障下的电压增强曲线
图7是两种故障下的电压增强曲线：本文方法曲线跌得浅、回得快、超调小，其他控制器要么跌得更深要么来回震荡。
需要提醒的是，这套结果目前只经过MATLAB/Simulink仿真验证，作者也说了下一步要上硬件在环平台和真实电网测试。
