顶刊绘图复现 --- 色块折线柱状组合图

在发表科研论文的过程中，科研绘图是必不可少的，而提升绘图水平最直接的方法就是跟着顶刊学习。

为了便于使用，本系列文章介绍的所有绘图都已收录到了 CNSplot 项目中，获取方式：

顶刊绘图复现模板 --- CNSplothttps://mp.weixin.qq.com/s?_biz=MzkwMjM0MzA5MA==&mid=2247494176&idx=1&sn=6a34d3515fef785c1ea6935ee128900e&scene=21&poc_token=HL-iWmjOFEpXFwPi0h5X1uFuOXrpemKG8ADVgYa

本期我们复现的是 2022 年发表在 Journal of Pineal Research 上的一篇期刊的 Figure 1A。

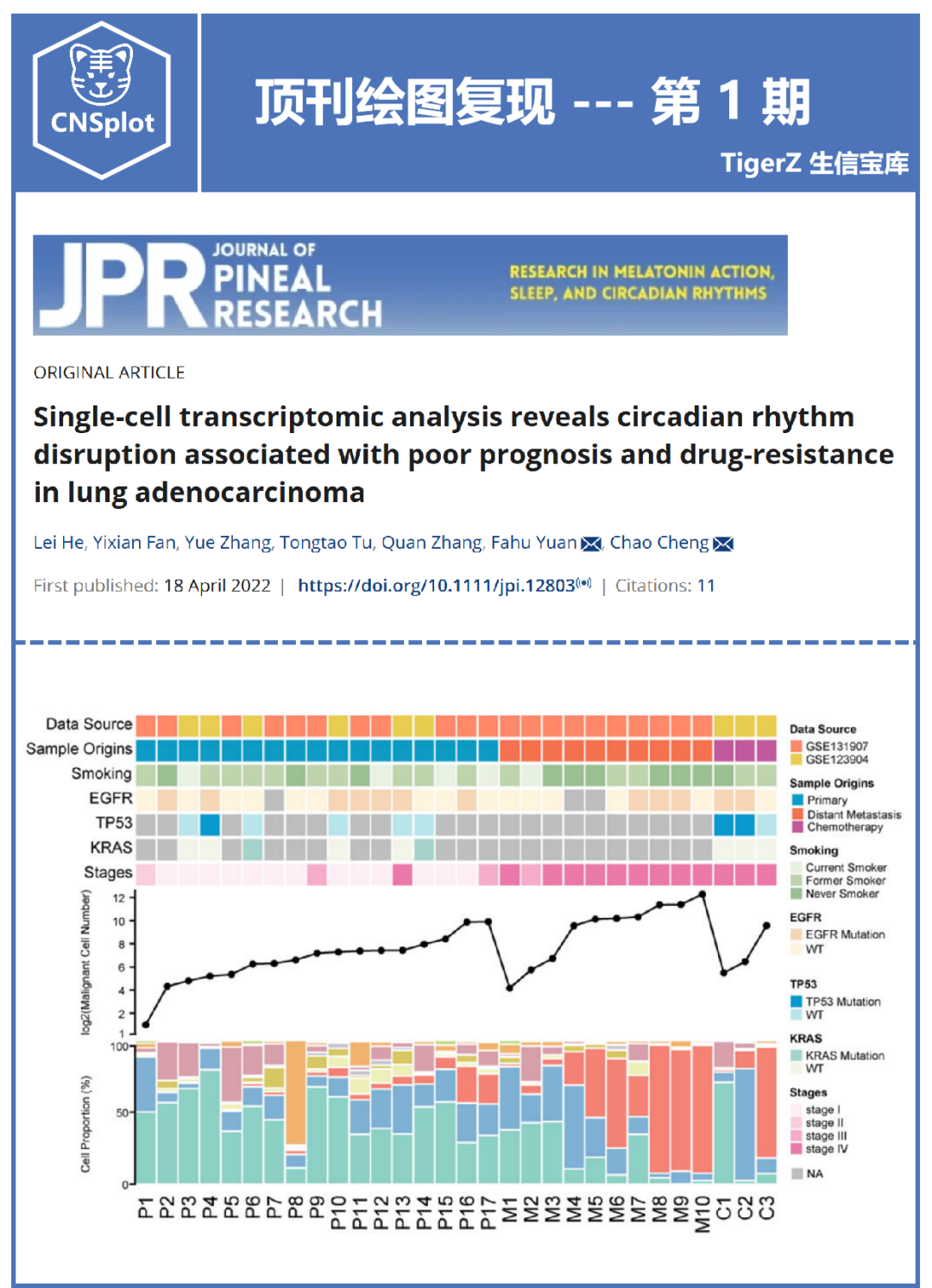

我们先来欣赏下期刊的原图：

期刊原图

**原图解读：**该图是由色块图、折线图、柱状图三图组合而成的复杂图形。绘制了来自 GSE131907 和 GSE123904 中 30 例肺腺癌（lung adenocarcinoma, LUAD）患者的临床和分子特征。患者按照三个样本来源中恶性细胞数量的顺序排列。每个患者贡献的细胞比例和细胞类型用不同颜色表示。

1. 导入包

我们首先导入本期绘图用到的 R 包：

R 复制代码

library(ggplot2)
library(tidyr)
library(ggnewscale)
library(patchwork)

2. 准备数据

接下来我们导入绘图用到的数据，在 CNSplot 中给大家提供了测试数据：

R 复制代码

data <- read.csv("../data/001-plot/001-data.csv")
data$Sample <- factor(data$Sample, levels = data$Sample)
data1 <- data[,1:6]
data2 <- data[,c(1,7)]
data3 <- pivot_longer(data[,c(1,8:12)], !Sample, names_to = "Stage", values_to = "Value")

3. 准备配色

接下来我们设置绘图用到的配色：

R 复制代码

col1 <- c("A"="#fa8b6a", "B"="#e5cf52",
         "One"="#3199c2", "Two"="#ed7252", "Three"="#be599c",
         "Alpha"="#e8f0e1", "Beta"="#bbd3a8", "Gamma"="#9ac190",
         "a"="#f2d7b6", "b"="#fef3dd",
         "CT"="#e878a9", "WT"="#feeff4")
col3 <- c("Stage1"="#ef8576",   "Stage2"="#eeb570", "Stage3"="#d69faa",
          "Stage4"="#84afd2",   "Stage5"="#90d0c5")

4. 绘制图形

接下来我们通过下面的代码来绘制图形：

R 复制代码

p1 <-
  ggplot(data1, aes(x=Sample)) +
  geom_tile(aes(y="Type1", fill=Type1), color="white", lwd = 0.5) +
  scale_fill_manual(values = col1, guide = guide_legend(order = 1)) +
  new_scale_fill() +
  geom_tile(aes(y="Type2", fill=Type2), color="white", lwd = 0.5) +
  scale_fill_manual(values = col1, guide = guide_legend(order = 2)) +
  new_scale_fill() +
  geom_tile(aes(y="Type3", fill=Type3), color="white", lwd = 0.5) +
  scale_fill_manual(values = col1, guide = guide_legend(order = 3)) +
  new_scale_fill() +
  geom_tile(aes(y="Type4", fill=Type4), color="white", lwd = 0.5) +
  scale_fill_manual(values = col1, guide = guide_legend(order = 4)) +
  new_scale_fill() +
  geom_tile(aes(y="Type5", fill=Type5), color="white", lwd = 0.5) +
  scale_fill_manual(values = col1, guide = guide_legend(order = 5)) +
  scale_y_discrete(limits=rev) +
  theme_minimal(base_size = 15) +
  theme(panel.grid = element_blank(), axis.text.x = element_blank(),
        legend.spacing.y = unit(0.1, "cm"), legend.position = c(1.05, -0.6)) +
  labs(x="", y="")

p2 <-
  ggplot(data2, aes(x=Sample, y=Number, group=1)) +
  geom_line(color="black", size=1.5) +
  geom_point(shape=21, color="black", fill="black", size=4) +
  scale_y_continuous(breaks=seq(1,12,2), limits = c(0,12),
                     expand = expansion(mult = c(0, 0.05))) +
  theme_classic(base_size = 15) +
  theme(axis.line.x = element_blank(), axis.ticks.x = element_blank(),
        axis.text.x = element_blank()) +
  labs(x="", y="Number")

p3 <-
  ggplot(data3, aes(x=Sample, y=Value, fill=Stage)) +
  geom_bar(position = "stack", stat = "identity", width = 0.7) +
  scale_y_continuous(breaks=seq(0,1,0.5), limits = c(0,1),
                     expand = expansion(mult = c(0, 0.05))) +
  scale_fill_manual(values = col3) +
  theme_classic(base_size = 15) +
  theme(panel.grid = element_blank(), axis.line.x = element_blank(),
        axis.ticks.x = element_blank(),
        axis.text.x = element_text(angle = 90, hjust = 1, vjust = 0.5)) +
  labs(x="", y="Proportion")

p <-
  p1/p2/p3 + plot_layout(heights = c(0.7,1,1)) &
  theme(legend.key.size = unit(0.4, "cm"),
        legend.title = element_text(size = 12, face="bold"),
        legend.text = element_text(size = 10))

p

步骤1

5. 保存图形

接下来我们通过下面的代码来保存绘制的图形：

R 复制代码

ggsave("../save/001/001-figure.pdf", p, width = 10, height = 8, dpi = 300)

6. Illustrator 修饰

最后我们将保存的 pdf 文件导入 Adobe Illustrator，稍加修饰即可。AI 修饰的详细步骤见视频 video/001.mp4。

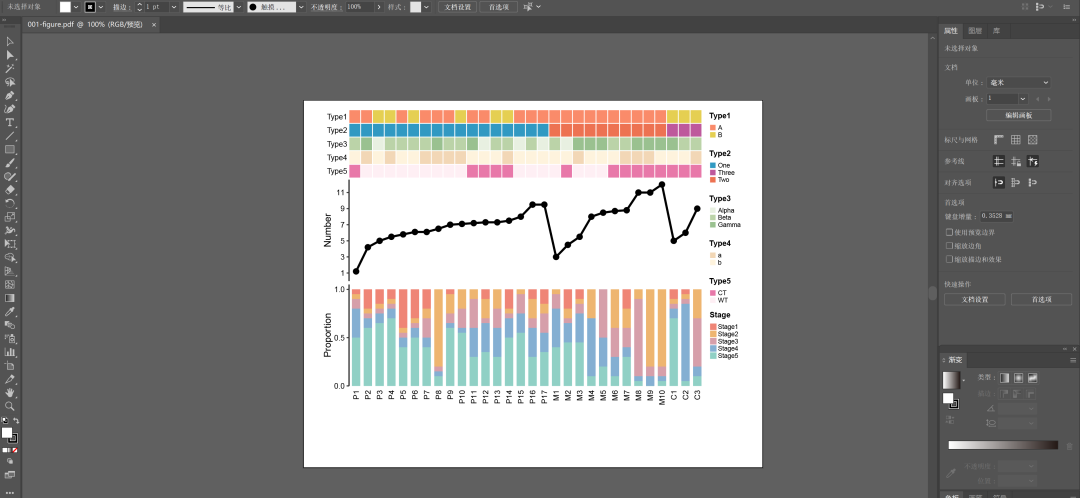

我们调整下图例的对齐和文本大小：

步骤2

完成后保存 pdf 文件，Adobe Illustrator 修饰好的绘图都保存为 pdf 文件在 CNSplot 项目的 data 文件夹中给大家提供，位于文件 data/001-plot/001-figure.pdf，通过 Adobe Illustrator 打开即可修改。

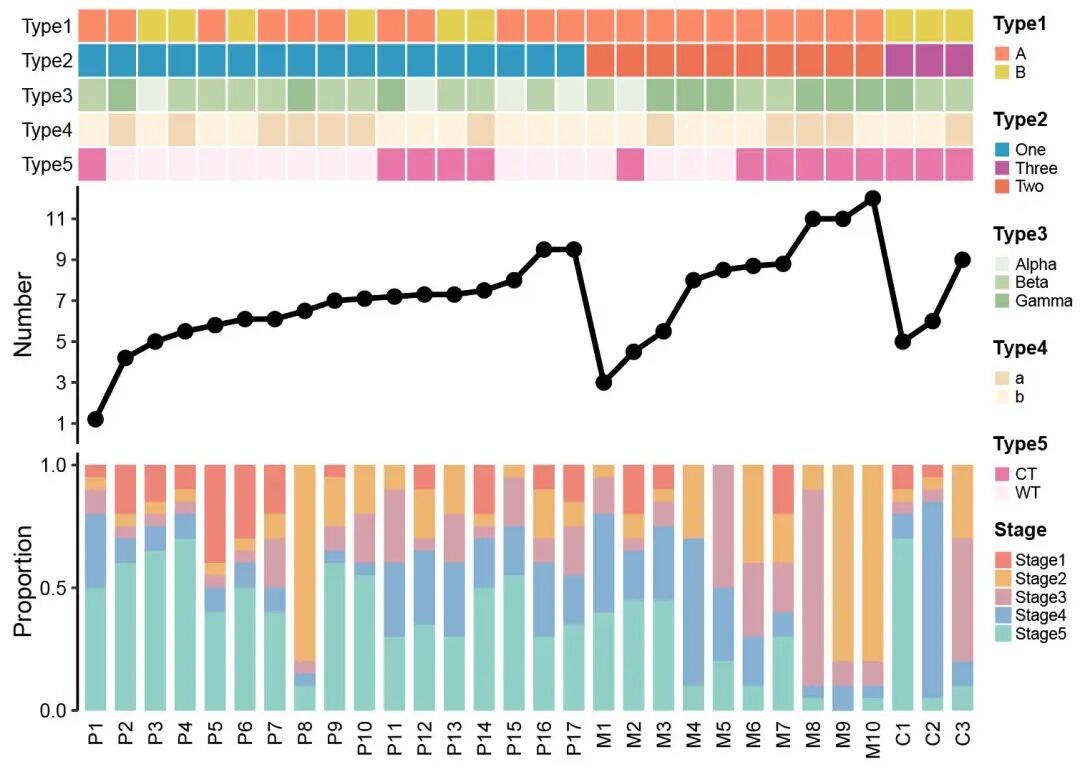

我们看一下最后的绘图效果：

绘图复现

由于绘图数据是根据原图生成的模拟数据，因此跟原图可能不完全一致，但是基本上已经成功复现了绘图。

CNSplot 介绍

CNSplot 专门针对科研绘图中的高级复杂图形，包含了以下内容：

① 50 个顶刊绘图复现，包含各种高级复杂图形

② 每个绘图都提供了测试数据/模板文件

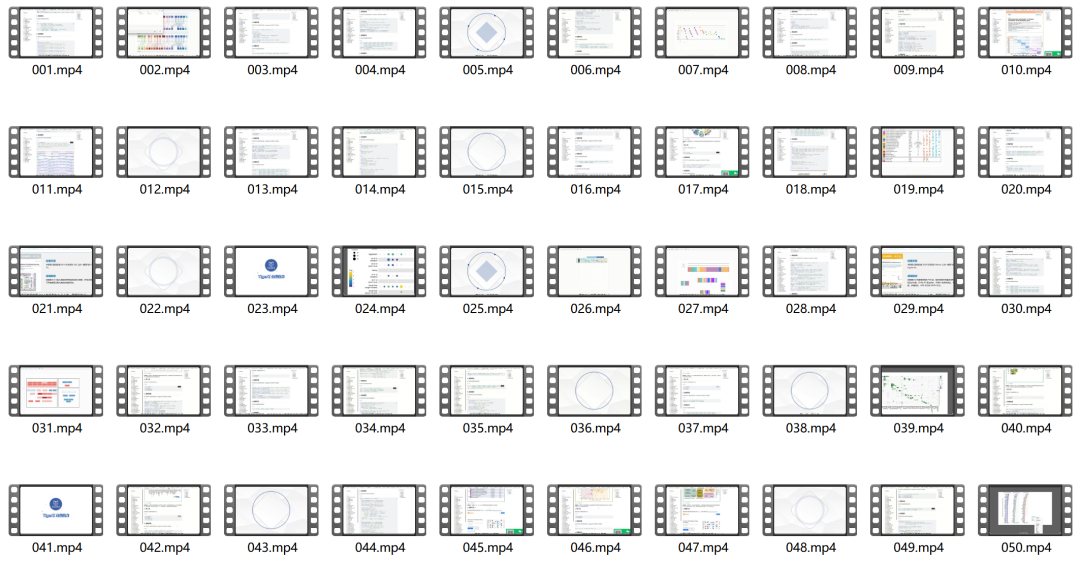

③ 每个绘图都配套了视频教程
