maplibre-gl 精灵图 雪碧图制作
目录

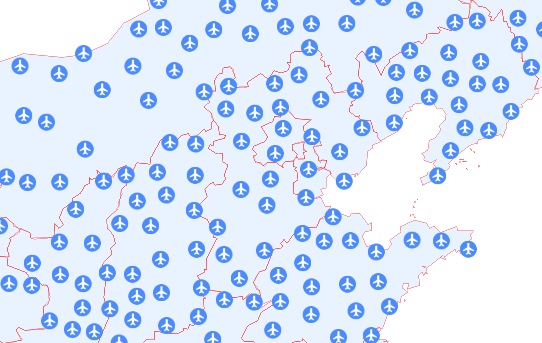

1.maplibre-gl展示精灵图icon效果
2.精灵图制作流程
1\] snipaset等截图软件，对各自专业的icon图标进行截图（建议40\*40像素以内），放到ppt里面，"设置透明色"，然后另存PNG图片，放到指定文件夹 \[2\]采用本文的python代码，设置输入文件夹路径，输出文件夹路径，自动生成sprite.json、sprite@2x.json、sprite@2x.png、sprite.png。如图为精灵图效果（sprite@2x.png） \[3\]替换对应的maplibre-gl、mapbox-gl的精灵图、雪碧图也就是icon集合图像即可！  ### 3.精灵图生成python代码 ```python """ maplibre-gl 精灵图-雪碧图 生成制作代码 1.先将icon分别截图(建议40*40以内), 放到ppt中设置背景透明色, 另存PNG图片, 放到指定路径下 2.修改input_folder路径, output_folder路径, 然后将生成的精灵图及其json 替换即可。 """ from PIL import Image import os import json import glob from pathlib import Path def generate_mapbox_sprite(input_folder, output_folder, columns=10, output_name="sprite"): """ 生成 Mapbox 精灵图和对应的 JSON 配置文件 参数: input_folder: 输入 PNG 图片的文件夹路径 output_folder: 输出精灵图和 JSON 的文件夹路径 columns: 每行包含的图片数量（列数） output_name: 输出文件名前缀 """ # 1. 获取所有 PNG 图片路径并按名称排序 png_pattern = os.path.join(input_folder, "*.png") image_paths = sorted(glob.glob(png_pattern)) if not image_paths: print(f"错误: 在 {input_folder} 中没有找到 PNG 图片") return None print(f"找到 {len(image_paths)} 张图片") print(f"列数设置为: {columns}") # 2. 按行分组，每行 columns 个图片 rows = [] for i in range(0, len(image_paths), columns): row = image_paths[i:i + columns] rows.append(row) print(f"将分成 {len(rows)} 行") # 3. 计算精灵图的整体尺寸 max_width = 0 max_height = 0 # 存储每行的信息: (图片列表, 该行总宽度, 该行最大高度) row_info = [] for row_paths in rows: row_images = [] row_total_width = 0 row_max_height = 0 for img_path in row_paths: # 打开图片获取尺寸（不加载像素数据，节省内存） with Image.open(img_path) as img: width, height = img.size row_images.append({ 'path': img_path, 'width': width, 'height': height, 'name': Path(img_path).stem # 获取文件名（不含扩展名） }) row_total_width += width row_max_height = max(row_max_height, height) row_info.append({ 'images': row_images, 'total_width': row_total_width, 'max_height': row_max_height }) # 更新整体尺寸 max_width = max(max_width, row_total_width) max_height += row_max_height print(f"精灵图尺寸: {max_width} x {max_height}") # 4. 创建精灵图画布 sprite_image = Image.new('RGBA', (max_width, max_height), (0, 0, 0, 0)) # 5. 逐个复制图片到精灵图，并记录 JSON 信息 sprite_json = {} current_y = 0 for row_idx, row in enumerate(row_info): current_x = 0 row_max_height = row['max_height'] print(f"\n处理第 {row_idx + 1} 行，Y 偏移: {current_y}") for img_data in row['images']: # 打开并复制图片 with Image.open(img_data['path']) as img: # 确保是 RGBA 模式 if img.mode != 'RGBA': img = img.convert('RGBA') # 粘贴到精灵图 sprite_image.paste(img, (current_x, current_y)) # 记录 JSON 信息 sprite_json[img_data['name']] = { "height": img_data['height'], "width": img_data['width'], "pixelRatio": 1, "x": current_x, "y": current_y } print(f" 添加: {img_data['name']} ({img_data['width']}x{img_data['height']}) at ({current_x}, {current_y})") # 更新 X 偏移 current_x += img_data['width'] # 更新 Y 偏移 current_y += row_max_height # 6. 确保输出文件夹存在 os.makedirs(output_folder, exist_ok=True) # 7. 保存精灵图（PNG 和 @2x 版本） sprite_path = os.path.join(output_folder, f"{output_name}.png") sprite_image.save(sprite_path, 'PNG') print(f"\n精灵图已保存: {sprite_path}") # 生成 @2x 版本（像素比例 2x） sprite_2x = sprite_image.resize((max_width * 2, max_height * 2), Image.Resampling.LANCZOS) sprite_2x_path = os.path.join(output_folder, f"{output_name}@2x.png") sprite_2x.save(sprite_2x_path, 'PNG') print(f"@2x 精灵图已保存: {sprite_2x_path}") # 8. 生成 JSON 配置文件（1x 和 2x） json_path = os.path.join(output_folder, f"{output_name}.json") with open(json_path, 'w', encoding='utf-8') as f: json.dump(sprite_json, f, ensure_ascii=False, indent=2) print(f"JSON 配置已保存: {json_path}") # 生成 @2x JSON（坐标和尺寸都乘以 2） sprite_json_2x = {} for name, data in sprite_json.items(): sprite_json_2x[name] = { "height": data['height'] * 2, "width": data['width'] * 2, "pixelRatio": 2, "x": data['x'] * 2, "y": data['y'] * 2 } json_2x_path = os.path.join(output_folder, f"{output_name}@2x.json") with open(json_2x_path, 'w', encoding='utf-8') as f: json.dump(sprite_json_2x, f, ensure_ascii=False, indent=2) print(f"@2x JSON 配置已保存: {json_2x_path}") return { 'sprite_path': sprite_path, 'json_path': json_path, 'dimensions': (max_width, max_height), 'image_count': len(image_paths) } # 使用示例 if __name__ == "__main__": # 基础用法 result = generate_mapbox_sprite( input_folder="D:\精灵图\images", # 输入文件夹：包含 PNG 图片 output_folder="D:\精灵图\output", # 输出文件夹 columns=10, # 每行 10 列 output_name="sprite" # 输出文件名 ) ```
