ESP32+Web服务器实现室内环境数据采集

基于 ESP32-S3 开发板和 Arduino 框架，结合 ESPAsyncWebServer 实现一个本地环境采集与控制系统，包含温湿度、烟感、光照监测，以及蜂鸣器、WS2812 LED 联动控制，设计符合现代 UI 交互的 Web 界面。

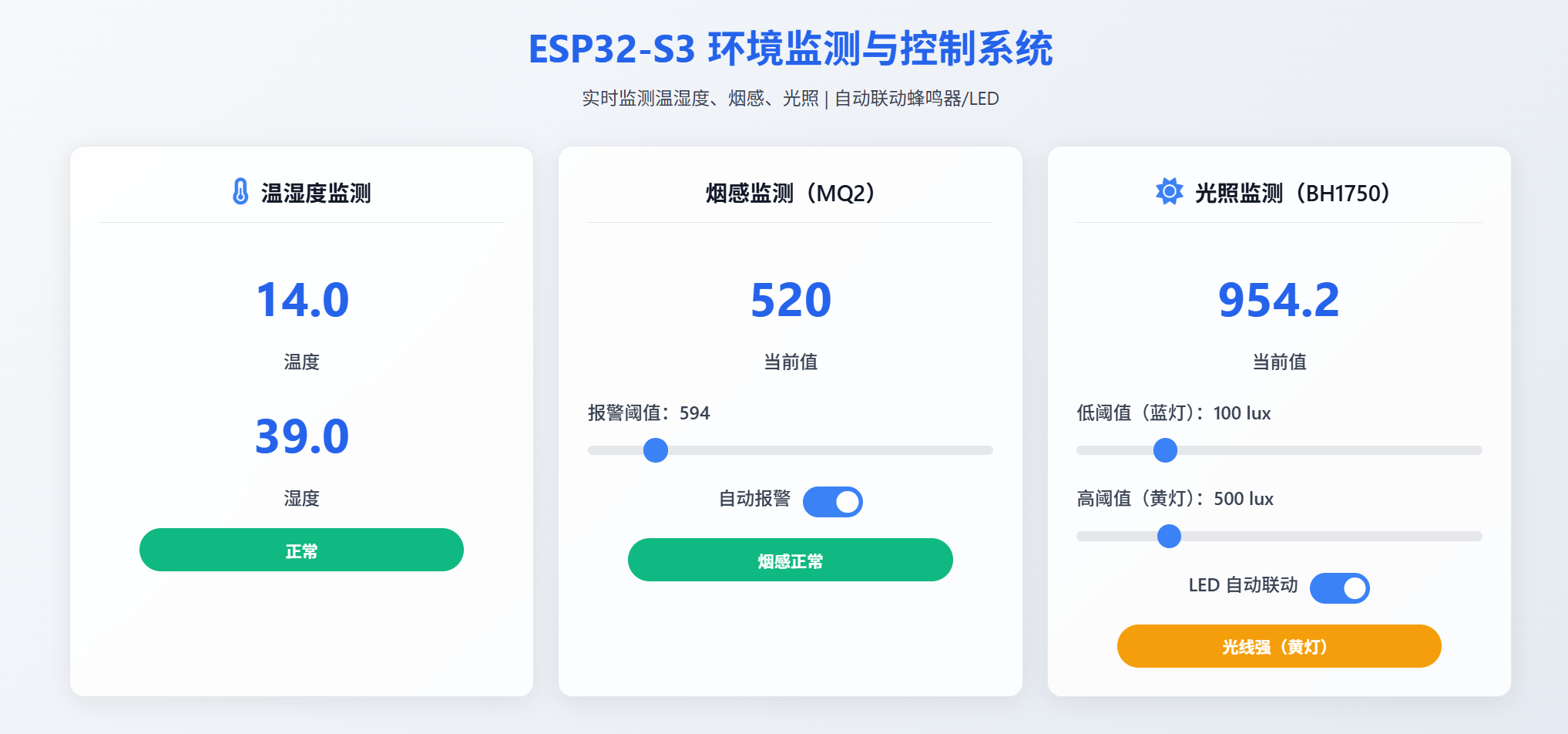

PC端界面：

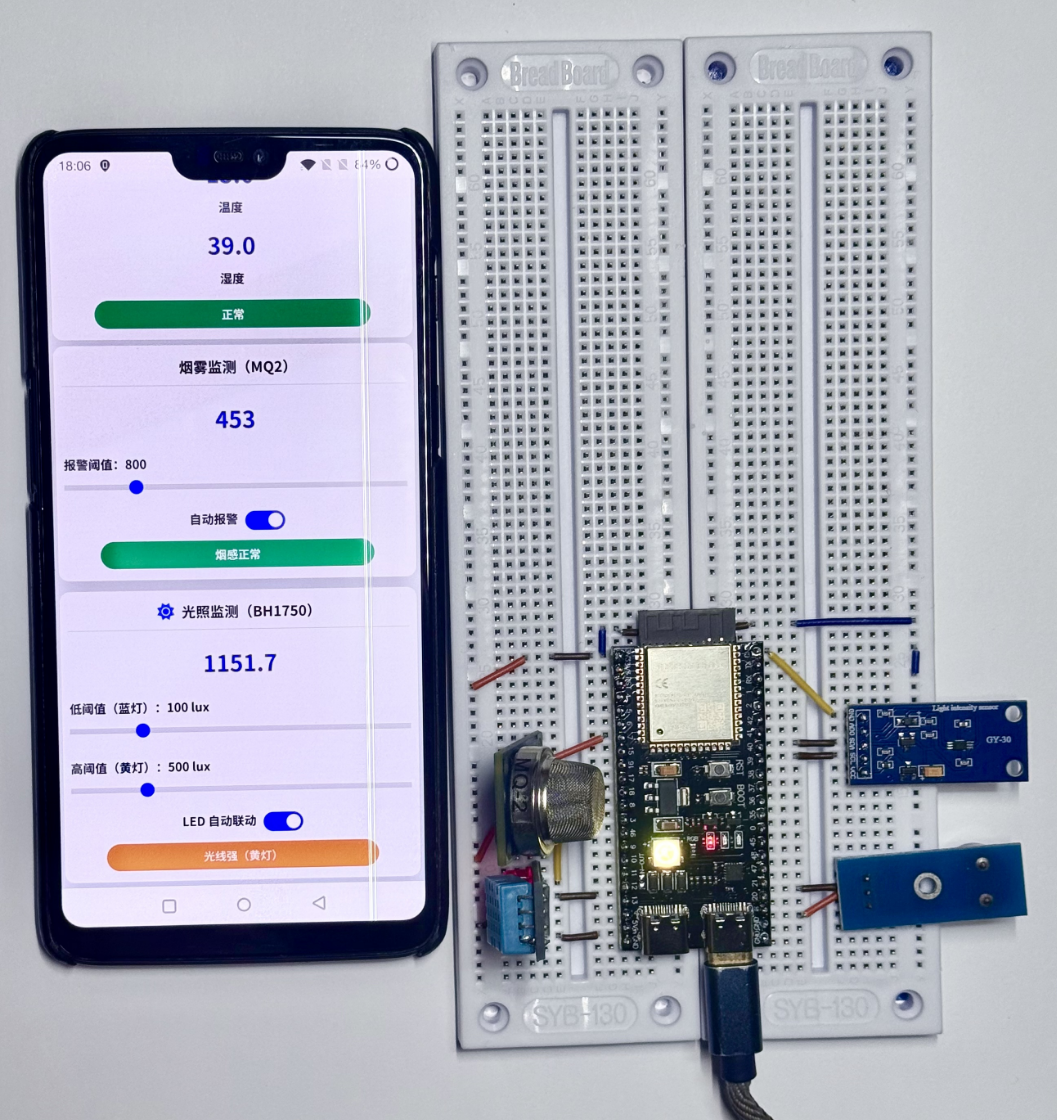

硬件架构与手机端界面：

一、需求分析

1.1 核心需求

本项目旨在基于 ESP32-S3 开发一款低成本、可视化、可交互的室内环境监测系统，满足以下核心诉求：

• 多维度环境感知：实时采集温度、湿度、烟雾浓度、光照强度四类核心环境数据；

• 智能联动控制：烟雾浓度超标时自动触发蜂鸣器报警，光照强度异常时自动控制 WS2812 LED 灯色变化；

• 远程可视化交互：通过 WiFi 构建 Web 服务，提供手机 / 电脑端可视化界面，支持阈值配置、自动联动开关等交互操作；

• 实时数据同步：采用 WebSocket 实现前端与设备的双向实时通信，配置修改即时生效，数据更新无延迟；

• 移动端适配：优化界面布局，确保手机端一屏完整显示所有监测卡片，提升易用性。

1.2 非功能性需求

• 稳定性：传感器数据采集频率 1Hz，连续运行无数据丢失；

• 易用性：Web 界面操作直观，阈值调节、开关控制无需专业知识；

• 兼容性：支持主流浏览器（Chrome、Edge、Safari），适配手机 / 平板 / 电脑等终端；

• 可扩展性：代码模块化设计，便于后续新增传感器或功能。

二、功能分析

2.1 核心功能模块

|----------|----------------------------------------------------|
| 模块名称 | 功能描述 |
| 传感器数据采集 | 采集 DHT11 温湿度、MQ2 烟雾 ADC 值、BH1750 光照强度（lux），做异常值过滤 |
| 智能联动控制 | 1. 烟雾浓度超阈值 → PWM 间歇控制蜂鸣器报警；2. 光照强度联动 WS2812 LED 灯色 |
| Web 服务 | 提供 HTTP 服务，加载自定义可视化界面；WebSocket 实现双向实时通信 |
| 前端交互 | 1. 实时显示传感器数据；2. 调节烟雾 / 光照阈值；3. 开关自动联动功能；4. 状态可视化提示 |
| 数据通信 | JSON 序列化传感器 / 配置数据，WebSocket 广播同步至所有客户端 |

2.2 功能流程

三、核心实现

3.1 硬件层实现

3.1.1 硬件配置

|------------|---------------|------------------------------------|
| 硬件模块 | 引脚定义 | 功能说明 |
| DHT11 温湿度 | 13 | 模拟 / 数字混合传感器，采集温度（°C）、湿度（%） |
| MQ2 烟雾传感器 | 7 | 模拟输入，输出 0-4095 ADC 值表征烟雾浓度 |
| 无源蜂鸣器 | 20（PWM 通道 0） | 4500Hz 频率、80 占空比，间歇报警（500ms 响 / 停） |
| BH1750 光照 | SCL=39/SDA=40 | I2C 通信，输出 lux 级光照强度 |
| WS2812 LED | 48 | 单灯珠，根据光照强度显示蓝 / 绿 / 黄三色 |

3.1.2 硬件初始化（initHardware()）

• 初始化 DHT11、BH1750（I2C 总线）、WS2812 LED（初始关灯）；
• 配置 MQ2 引脚为输入模式，蜂鸣器 PWM 初始化（频率 4500Hz、8 位分辨率）；
• 异常处理：无（传感器初始化失败会导致后续数据为 0，串口可观测）。

3.2 数据采集层实现

3.2.1 数据结构设计

// 传感器数据结构体：存储核心感知数据
struct SensorData {
  float temperature;  // 温度 (°C)
  float humidity;     // 湿度 (%)
  int mq2Value;       // 烟感模拟值
  float lightValue;   // 光照值 (lux)
  unsigned long updateTime; // 最后更新时间
};

// 报警配置结构体：存储可配置参数
struct AlarmConfig {
  int mq2Threshold;   // 烟感报警阈值（默认800）
  bool mq2AutoAlarm;  // 烟感自动报警开关（默认开启）
  bool mq2AlarmState; // 烟感报警状态（是否超阈值）
  int lightLowThreshold;  // 光照低阈值（100lux，蓝灯）
  int lightHighThreshold; // 光照高阈值（500lux，黄灯）
  bool lightAutoMode;     // 光照自动联动开关（默认开启）
};

3.2.2 数据采集逻辑（updateSensorData()）

• 温湿度采集 ：调用 dht.readTemperature()/dht.readHumidity()，过滤 nan 异常值（置 0）；
• 烟雾采集 ：analogRead(MQ2_PIN) 读取 12 位 ADC 值（0-4095）；
• 光照采集 ：lightMeter.readLightLevel() 读取 lux 值，过滤 nan 异常值；
• 报警状态更新 ：对比 MQ2 ADC 值与阈值，更新 mq2AlarmState（仅表征是否超阈值，与蜂鸣器解耦）。

3.3 智能控制层实现

3.3.1 烟雾报警逻辑（handleMQ2Alarm()）

• 核心逻辑：仅当「自动报警开关开启」且「烟雾超阈值」时触发报警；
• 报警方式：PWM 间歇控制（millis() % 1000 < 500），蜂鸣器 500ms 响、500ms 停，避免持续噪音；
• 边界处理：自动报警关闭时，强制关闭蜂鸣器，防止误报警。

3.3.2 光照 LED 联动（handleLightLED()）

• 核心逻辑：仅当「自动联动开关开启」时生效，否则关闭 LED；
• 灯色规则：

• 光照 < 100lux → 蓝色（环境光弱）；
• 100lux ≤ 光照 ≤ 500lux → 绿色（正常）；
• 光照 > 500lux → 黄色（环境光强）；
• 亮度控制：固定 50% 亮度（strip.setBrightness(128)），避免刺眼。

3.4 通信层实现

3.4.1 JSON 数据序列化（getSensorJson()）

• 使用 StaticJsonDocument<256> 轻量化序列化，包含：

• 传感器数据：温度、湿度、MQ2 ADC、光照强度；
• 配置数据：烟雾阈值、自动报警开关、光照高低阈值、自动联动开关；
• 状态数据：烟雾报警状态；
• 优势：结构化数据，前端解析便捷，传输体积小。

3.4.2 WebSocket 通信（onWsEvent()）

• 双向通信逻辑：

• 设备 → 前端：每秒广播一次序列化后的传感器 / 配置数据；
• 前端 → 设备：接收前端修改的配置（阈值、开关），更新本地 alarmConfig，立即调用 handleMQ2Alarm()/handleLightLED() 应用配置；
• 异常处理：JSON 解析失败时打印错误日志，不影响系统运行。

3.5 Web 服务层实现

3.5.1 服务器初始化

• 异步 Web 服务器：AsyncWebServer server(80)，非阻塞式处理 HTTP 请求，避免影响传感器采集；
• WebSocket 挂载：server.addHandler(&ws)，绑定 /ws 路径用于实时通信；
• 静态页面路由：根路径 / 返回内嵌的 HTML 界面，无需外置文件系统。

3.5.2 前端界面核心设计

• 布局优化：

• 栅格布局（grid-template-columns），适配多终端；
• 手机端（<480px）单列显示，卡片内边距 / 字体精简，一屏完整显示 3 个卡片；
• 交互组件：

• 滑块（input[type="range"]）：调节烟雾 / 光照阈值，实时显示当前值；
• 开关（自定义 slider）：控制自动报警 / LED 联动；
• 状态徽章：不同颜色 + 文字提示当前状态（正常 / 报警 / 光线弱 / 强）；
• 实时更新 ：WebSocket 监听 onmessage 事件，接收数据后更新 DOM，状态徽章动态切换样式。

3.6 主循环逻辑

• 定时采集：millis() 实现 1 秒定时，避免 delay() 阻塞；
• 流程顺序：采集数据 → 执行联动控制 → 广播数据 → 串口调试输出；
• 资源清理：ws.cleanupClients() 清理闲置 WebSocket 客户端，释放内存。

四、编程流程

4.1 整体编程流程

1. 预处理阶段：引入依赖库，定义硬件引脚/参数，声明全局对象/结构体；

2. 工具函数定义：硬件初始化、数据采集、联动控制、数据序列化、WebSocket 事件处理；

3. 前端界面定义：内嵌 HTML/CSS/JS，实现可视化与交互；

4. setup() 函数： - 串口初始化 → 硬件初始化 → WiFi 连接 → Web 服务器/WebSocket 启动；

5. loop() 函数： - 每秒执行：数据采集 → 联动控制 → 数据广播 → 串口输出； - 持续清理闲置 WebSocket 客户端，保证稳定性。

4.2 核心亮点

• 定时采集使用 millis() 而非 delay()，确保系统响应性。

4.2.3 解耦设计

• 报警状态与执行逻辑解耦：mq2AlarmState 仅表征是否超阈值，handleMQ2Alarm() 负责执行报警，便于扩展多方式报警；
• 前端与设备解耦：通过 JSON 标准化数据交互，前端修改不影响设备核心逻辑。

4.2.4 移动端适配

• 响应式布局：媒体查询（@media (max-width: 480px)）适配手机端；
• 卡片高度优化：精简内边距 / 字体 / 间距，确保手机一屏显示所有内容。

五、代码与使用

5.1 完整代码

代码仓库：https://gitee.com/vopo123/esp32-dev-kit

5.2 使用说明

1. 硬件接线（ESP32-S3）

|------------|-----------------|--------------|
| 模块 | ESP32-S3 引脚 | 备注 |
| DHT11 数据 | 13 | 需接上拉电阻（4.7K） |
| MQ2 模拟输出 | 7 | 模拟输入，无需额外电阻 |
| 无源蜂鸣器 | 20 | 需串 220Ω 限流电阻 |
| BH1750 SCL | 39 | I2C 时钟线 |
| BH1750 SDA | 40 | I2C 数据线 |
| WS2812 数据 | 48 | 需接 5V 供电 |

2. 环境准备

1. 安装所需库（Arduino 库管理器中搜索）：

• ESPAsyncWebServer（需手动安装：https://github.com/me-no-dev/ESPAsyncWebServer）
• AsyncTCP（ESP32 内置，ESP8266 需手动安装）
• DHT sensor library（Adafruit 版本）
• Adafruit NeoPixel
• BH1750
• ArduinoJson（v7 版本）

1. 修改代码中 ssid 和 password 为你的 WiFi 名称 / 密码；
2. 选择开发板：Tools → Board → ESP32 Arduino → ESP32-S3 Dev Module。

3. 功能操作

1. 上传代码后，打开串口监视器，查看 ESP32-S3 分配的 IP 地址；
2. 在浏览器中输入该 IP 地址，即可进入 Web 界面；
3. 界面操作：

• 烟感阈值：拖动滑块设置报警值，开启 "自动报警" 后，超过阈值蜂鸣器间歇报警；
• 光照阈值：设置低 / 高阈值，开启 "LED 自动联动" 后，WS2812 自动按光照强度变蓝 / 绿 / 黄；
• 所有配置实时生效，无需重启开发板。
