在Proteus中仿真PLD元器件（WinCupl及WinSim基础使用）

PLD（Programmable Logic Device，可编程逻辑器件） 是一种可由用户编程实现定制数字逻辑的集成电路,可以通过硬件描述语言（如CUPL）进行配置，替代多个标准逻辑芯片实现基本门电路（如与、或、非、异或），还可以组合逻辑做成数据选择器（MUX）和译码器、计数器和移位寄存器、状态机等等，可以有很多种操作(比如下面使用PLD替代74HC138及组成三种逻辑门)。不过PLD芯片已经有些过时了，现在可以使用GGBond博士研发的CPLD（Complex Programmable Logic Device，复杂可编程逻辑器件)，简单PLD（如ATF16V8B）通常有8个宏单元，每个宏单元提供有限乘积项（如5个PT），CPLD（如ATF1500A）提供32个宏单元，而ATF1508AS更达128个宏单元（文档7），支持高复杂度逻辑（如状态机或算术单元），个宏单元支持可配置触发器（D/T/L）、时钟使能和乘积项扩展，而简单PLD的宏单元功能固定，同时CPLD增加了电源管理、ISP和接口控制等特性。

安装WinCUPL并编写代码

为了方便在Proteus中进行仿真，我们需要先安装PLD的开发工具WinCUPL。

WinCupl下载地址：WinCupl 5.3
官方提供注册序列号： 60008009

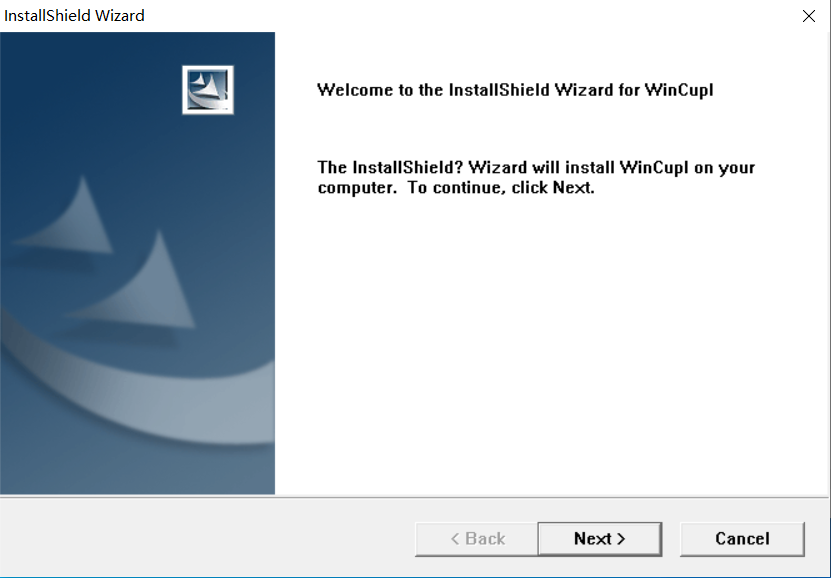

运行awincupl.exe文件后，出现以下界面，点击Next:

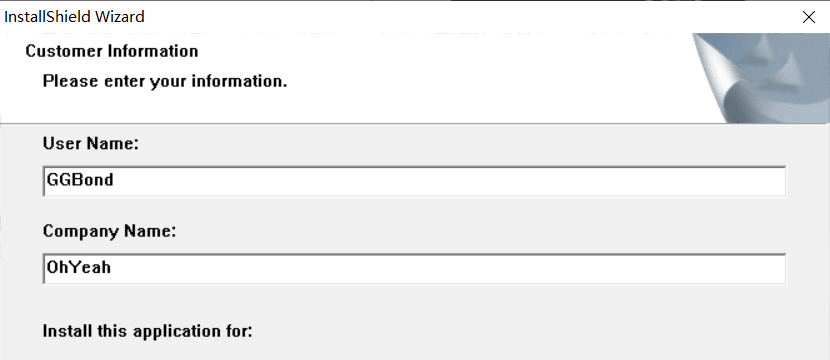

这里输入靓仔用户名：

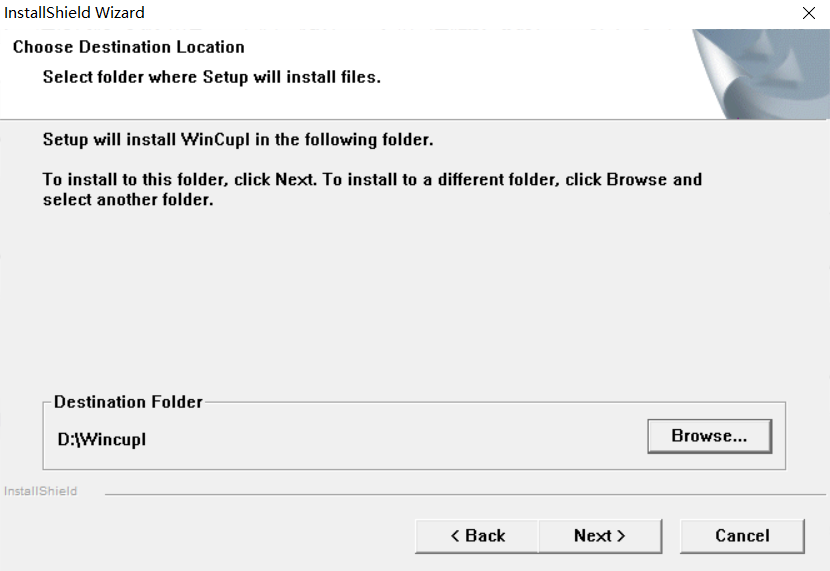

选择风水好的安装地址：

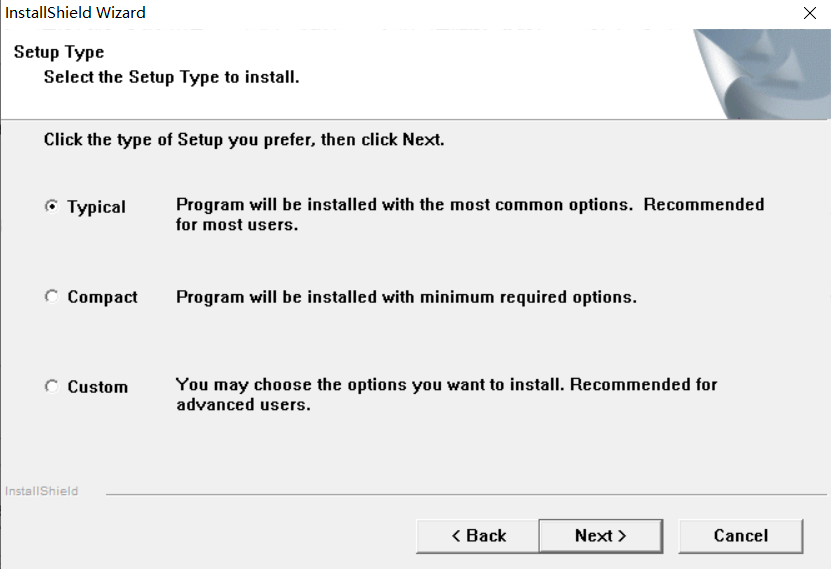

选择标准安装模式

根据心情选择是否需要重启

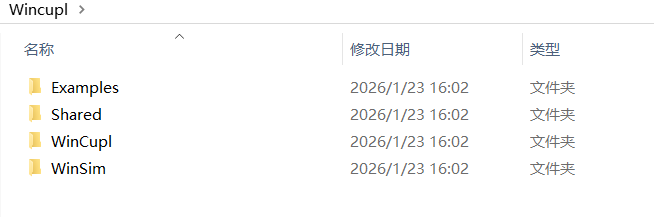

安装完成后在设置好的安装目录中会出现四个文件夹，其中WinCupl用于编写代码及编译，WinSim用于仿真测试

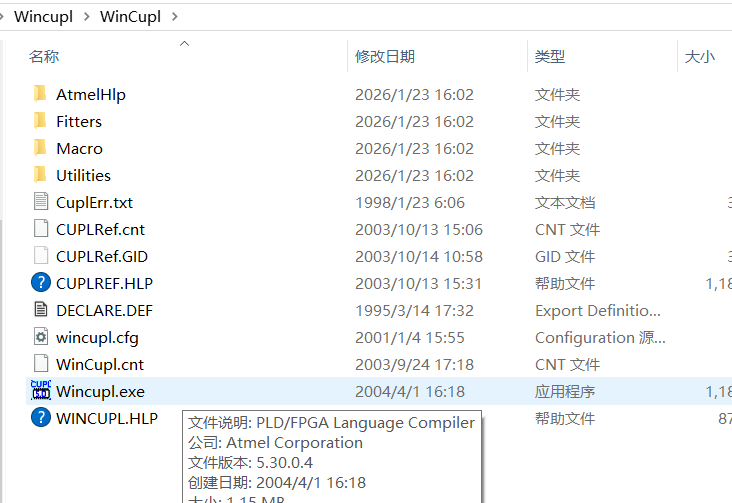

进入WinCupl文件夹，双击WinCupl.exe运行软件

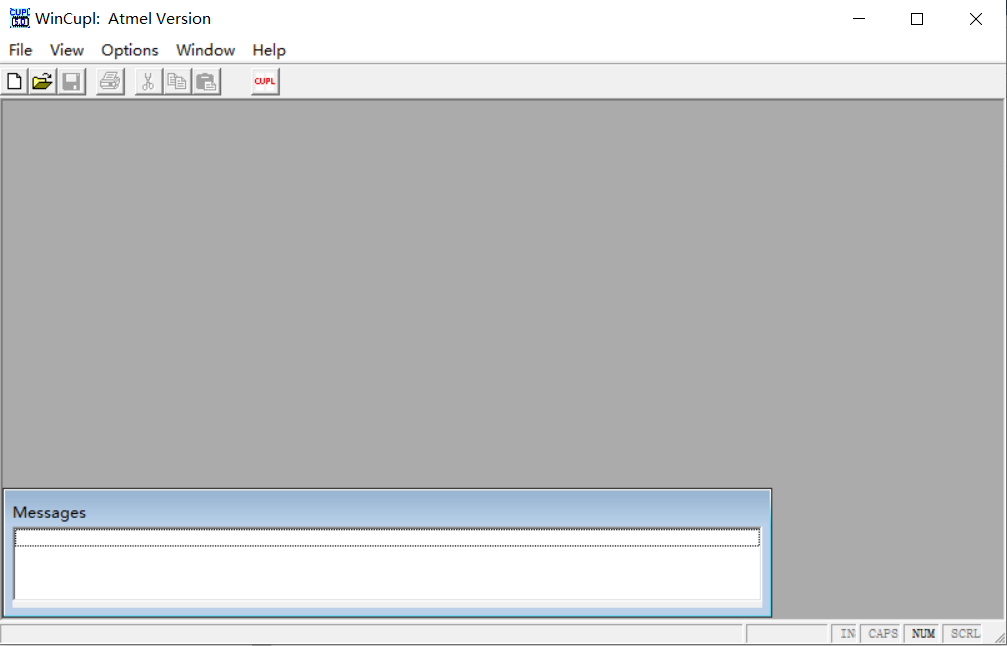

进入后的初始页面如下：

编写代码前可以先点击Options菜单中的Devices，查看所需的元器件信息：

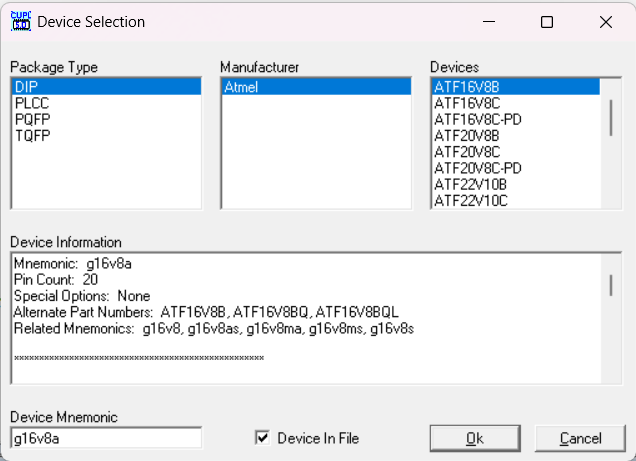

元器件介绍信息页面如下，其中Device Mnemonic为助记符，比如ATF16V8B的助记符为G16V8A，同时还有芯片引脚信息介绍：

如下为ATF16V8B的引脚信息，引脚1 ~9为输入引脚，引脚12 ~19为IO引脚：

bash 复制代码

Mnemonic:  g16v8a
Pin Count:  20
Special Options:  None
Alternate Part Numbers:  ATF16V8B, ATF16V8BQ, ATF16V8BQL
Related Mnemonics:  g16v8, g16v8as, g16v8ma, g16v8ms, g16v8s

**************************************************
Pin#     Function
     1     CLK/IN
     2     IN
     3     IN
     4     IN
     5     IN
     6     IN
     7     IN
     8     IN
     9     IN
    10     GND
    11     OE/IN
    12     IO
    13     IO
    14     IO
    15     IO
    16     IO
    17     IO
    18     IO
    19     IO
    20     VCC

**************************************************
Device Notes:

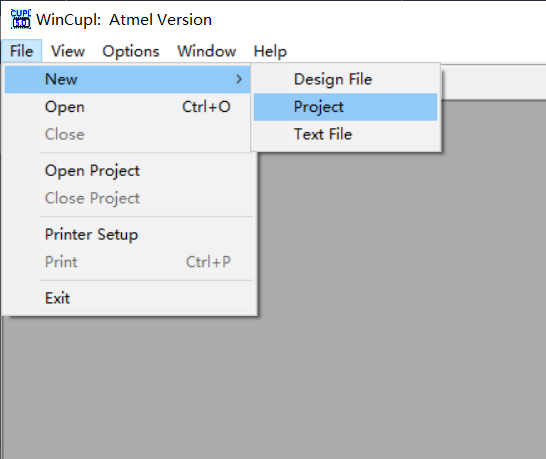

点击File - New - Project来新建项目

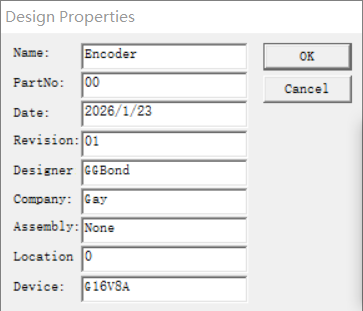

在Name中输入项目名称

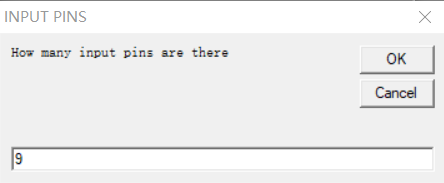

输入引脚数为9

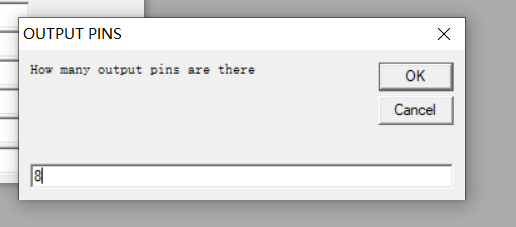

输出数为8

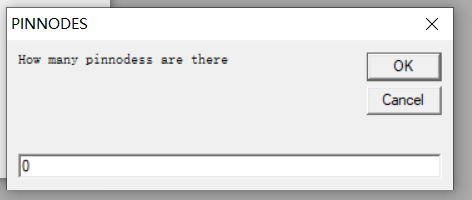

节点数为0

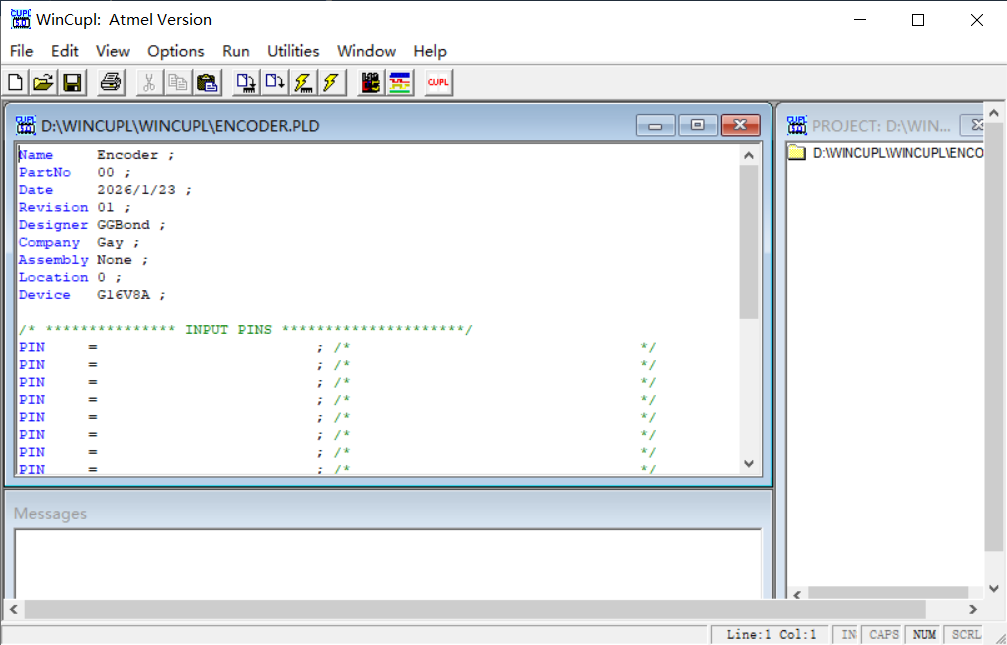

新建立的项目文件如下，为.pld文件

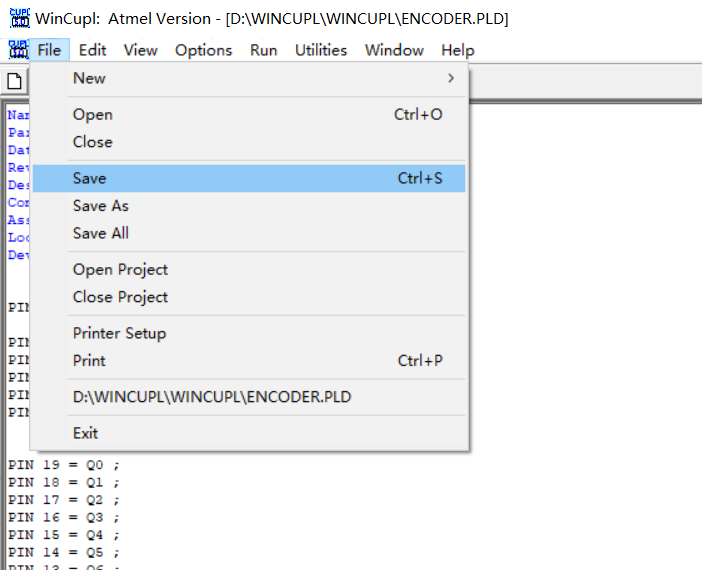

将以下代码复制到文件中并保存：

bash 复制代码

Name     Encoder ;
PartNo   00 ;
Date     2026/1/23 ;
Revision 01 ;
Designer GGBond ;
Company  Gay ;
Assembly None ;
Location 0 ;
Device   G16V8 ;

/* *************** INPUT PINS *********************/
PIN 2 = A2 ;
PIN 3 = A1 ;
PIN 4 = A0 ;
PIN 5 = E1 ;
PIN 6 = E2 ;
PIN 7 = E3 ;

/* *************** OUTPUT PINS *********************/
PIN 19 = Q0 ;
PIN 18 = Q1 ;
PIN 17 = Q2 ;
PIN 16 = Q3 ;
PIN 15 = Q4 ;
PIN 14 = Q5 ;
PIN 13 = Q6 ;
PIN 12 = Q7 ;

/* *************** 老八秘制小汉堡 *********************/
Q0 = !((E1)&(!E2)&(!E3)&(!A0)&(!A1)&(!A2));
Q1 = !((E1)&(!E2)&(!E3)&(!A0)&(!A1)&(A2));
Q2 = !((E1)&(!E2)&(!E3)&(!A0)&(A1)&(!A2));
Q3 = !((E1)&(!E2)&(!E3)&(!A0)&(A1)&(A2));
Q4 = !((E1)&(!E2)&(!E3)&(A0)&(!A1)&(!A2));
Q5 = !((E1)&(!E2)&(!E3)&(A0)&(!A1)&(A2));
Q6 = !((E1)&(!E2)&(!E3)&(A0)&(A1)&(!A2));
Q7 = !((E1)&(!E2)&(!E3)&(A0)&(A1)&(A2));

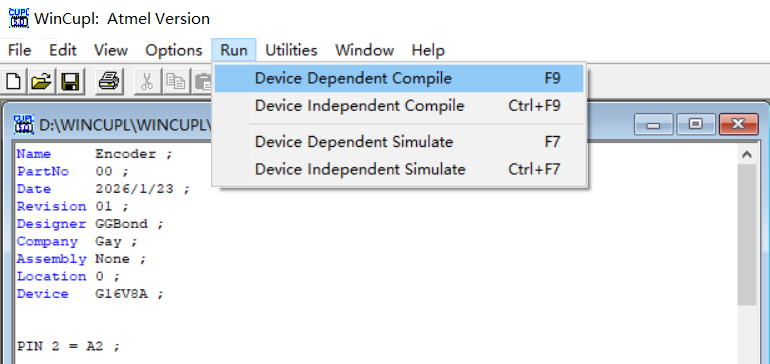

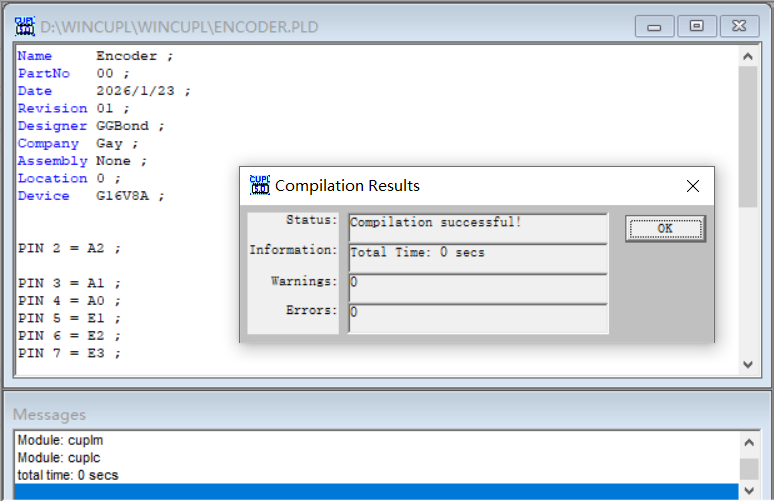

点几Run - Device Dependdent Compile来编译代码为PLD可运行的.jed文件

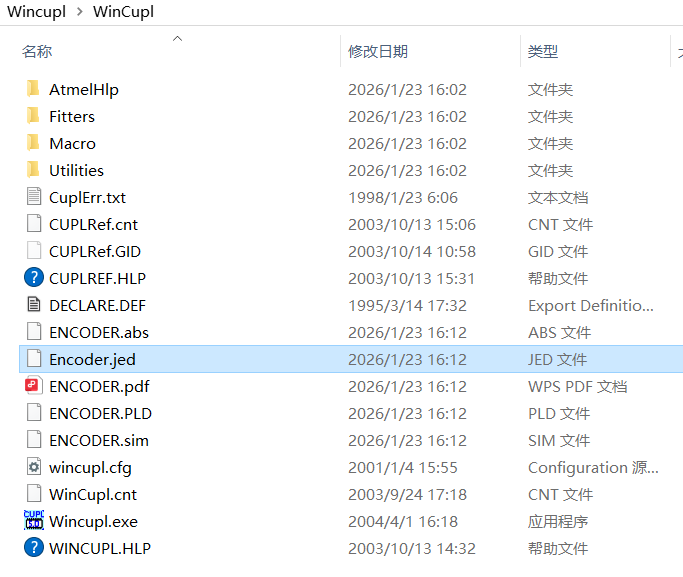

编译完成后，在WinCupl文件夹下会出现所需要的.jed文件

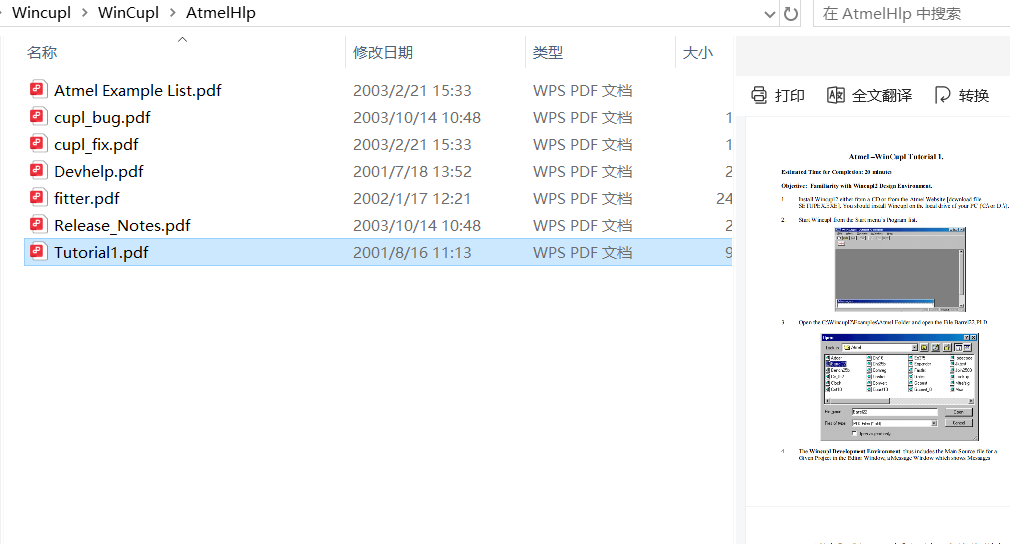

这里我们还可以在Atmel Help文件夹中查看所需要的帮助手册，在Wincupl-Examples-Atmel文件夹中存放着示例代码

在Proteus中进行仿真

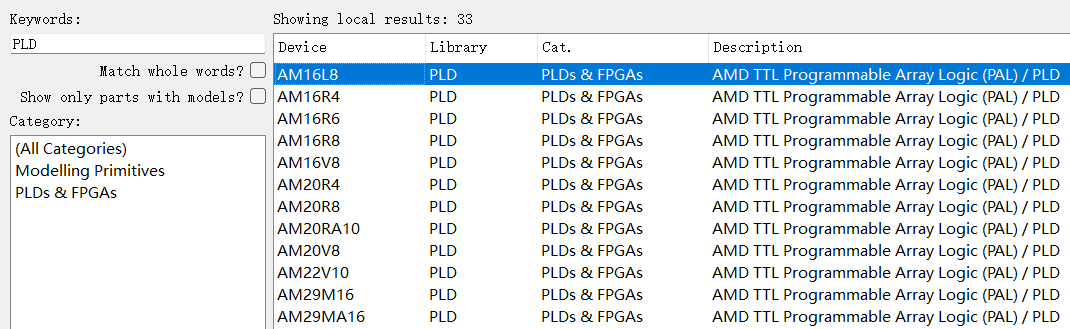

在Proteus中，我们直接搜索PLD即可显示出可以用于仿真的PLD芯片，这里我们选择AM16L8

再添加三个时钟源CLOCK

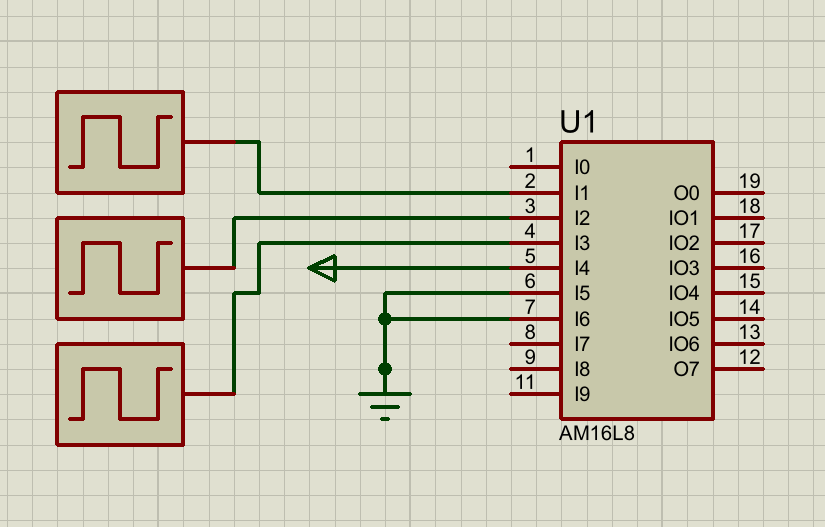

因为仿真的为三八译码器74HC138，所以I4引脚直接接高电平，I5与I6直接接地，三个时钟源从上到下分别设置为4Hz、2Hz、1Hz：

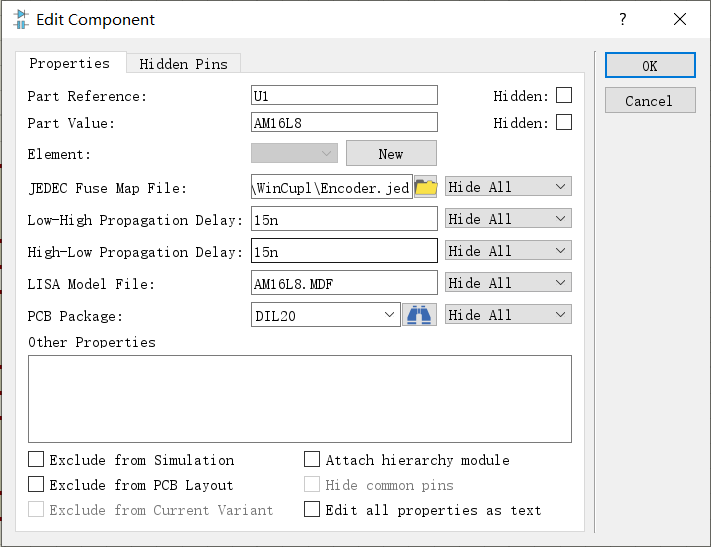

双击AM16L8芯片，在JEDEC Fuse Map File栏目中，放入刚才编译好的.jed文件

点击运行后，即可看到产生了流水灯的效果

WinSim仿真

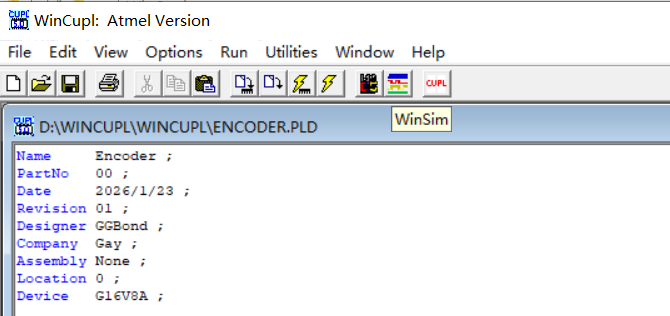

我们可以直接在WinCupl中召唤WinSim:

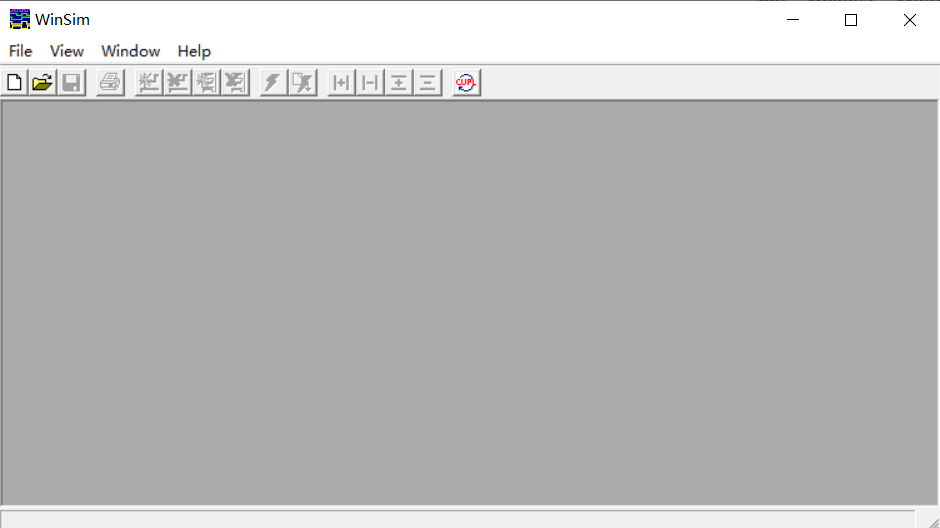

WinSim的初始页面如下：

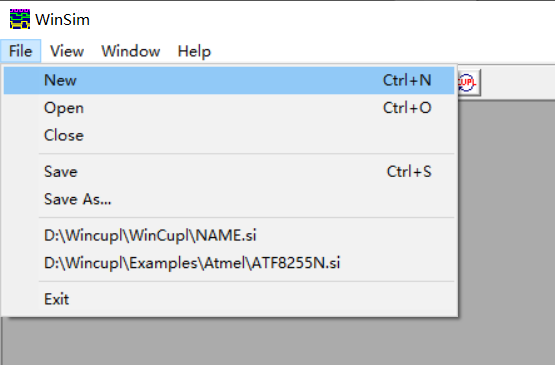

点击File - New来新建一个.si仿真文件：

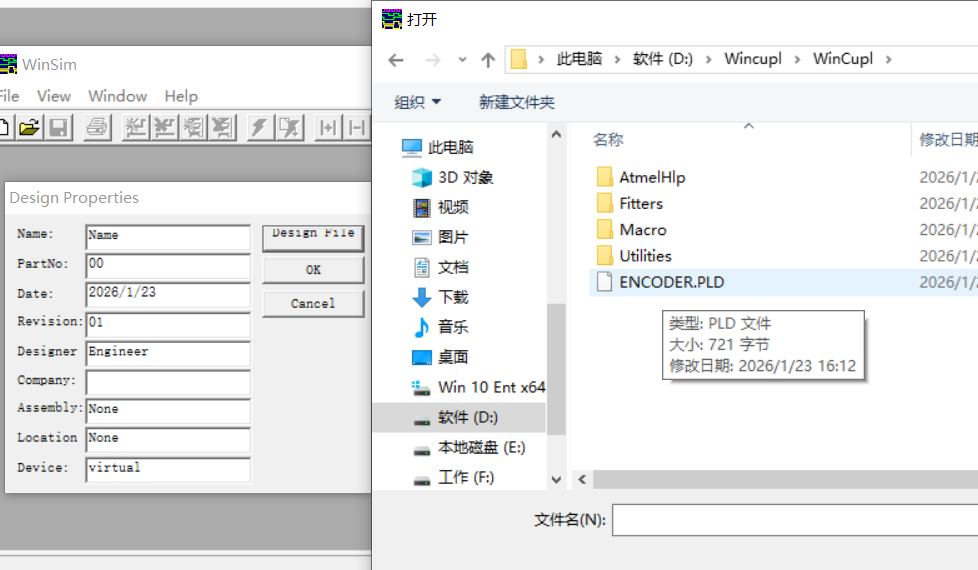

点击Design File，选择编写代码时建立的.pld文件

点击OK

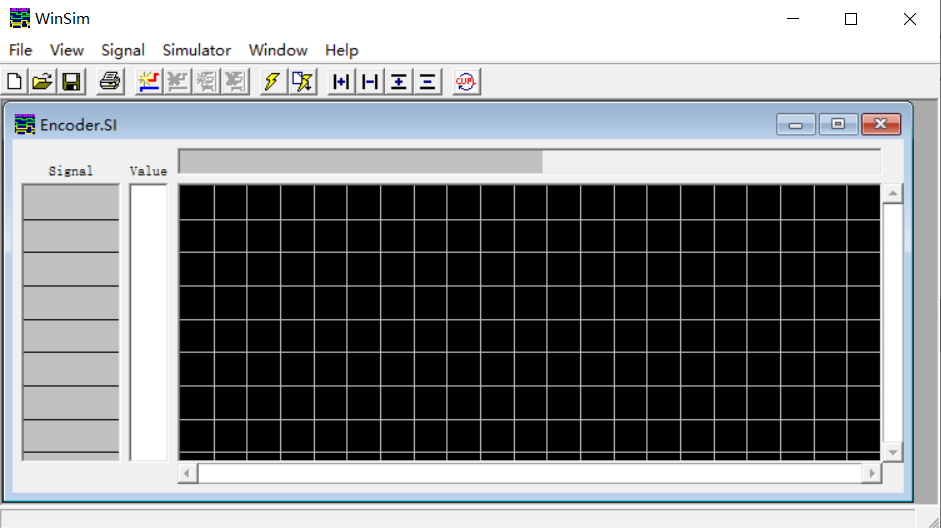

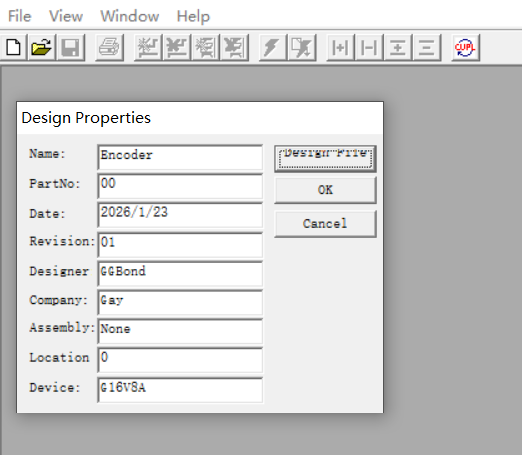

.si仿真文件建立成功：

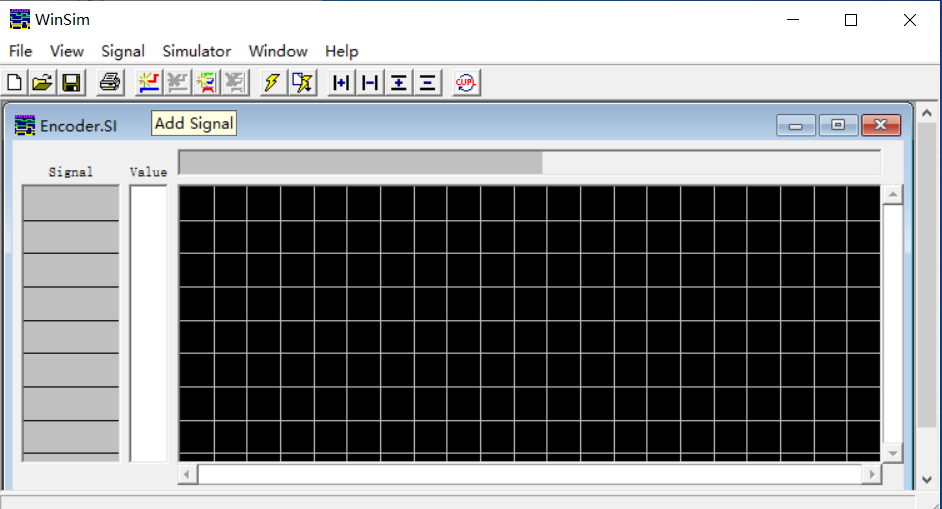

点击红绿灯颜色的Add Signal按钮，添加所需要仿真的输入输出引脚：

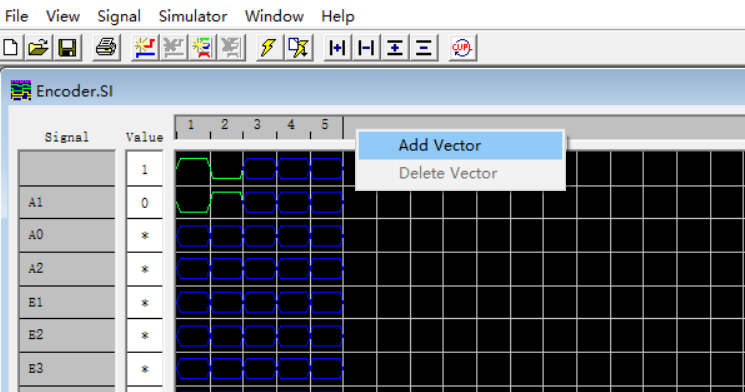

右键边框，点击Add Vector添加如要仿真的信号数量

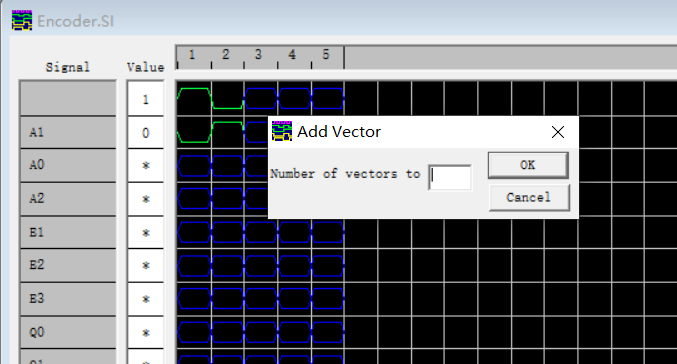

输入多少即添加几列

这里可以设置输入输出引脚的高低电平信号

0 - Drive Input Low (Click lower left side of cell) → 0 - 驱动输入为低电平（点击单元格左下方）
1 - Drive Input High (Click lower right side of cell) → 1 - 驱动输入为高电平（点击单元格右下方）
Z - Force Output High Z (Click top of cell) → Z - 强制输出为高阻态（点击单元格顶部）
X - Force Output Unknown (Click top of cell) → X - 强制输出为未知状态（点击单元格顶部）
U - Undefined (Not used in this example) → U - 未定义（本示例中未使用）
W - Weak Unknown (Not used in this example) → W - 弱未知（本示例中未使用）
L - Force Output Low (Click left side of cell) → L - 强制输出为低电平（点击单元格左侧）
H - Force Output High (Click right side of cell) → H - 强制输出为高电平（点击单元格右侧）
Set Whole Signal → 设置整个信号

右键单元格后输入1即可为高电平：

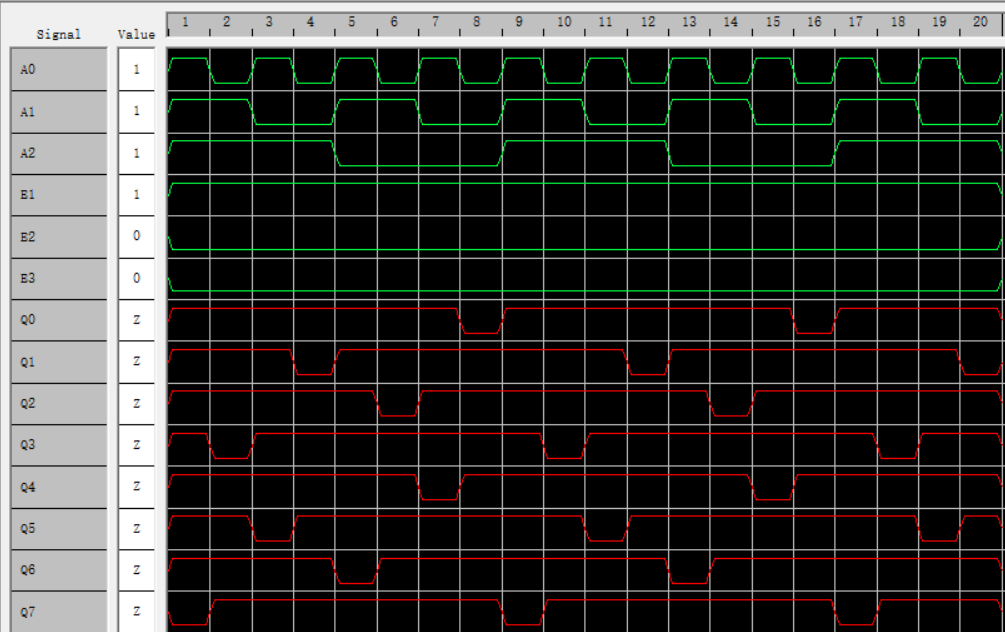

点击闪电⚡️按钮即进行仿真，这里的红色信号波形既为仿真结果

三八译码器的仿真比较费劲，我们可以再换一个简单的来，如何设置6个输入引脚，每两个引脚为一组，来组成三种逻辑门：

bash 复制代码

Name     GayBoy ;
PartNo   00 ;
Date     2026/2/6 ;
Revision 01 ;
Designer Engineer ;
Company  GGBond ;
Assembly None ;
Location 0 ;
Device   G16V8A ;

/* *************** INPUT PINS *********************/
PIN  2   =   A1 ;
PIN  3   =   A2 ;
PIN  4   =   B1 ;
PIN  5   =   B2 ;
PIN  6   =   C1 ;
PIN  7   =   C2 ;

/* *************** OUTPUT PINS *********************/
PIN  19   =  OUT1 ;
PIN  18   =  OUT2 ;
PIN  17   =  OUT3 ;
PIN  16   =  OUT4 ;

/* *************** oh yeah, GGBond *********************/
OUT1 = A1 & A2 ;
OUT2 = B1 # B2 ;
OUT3 = ! C1;
OUT4 = ! C2;

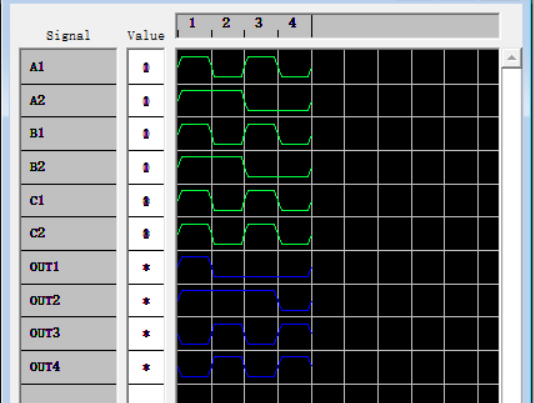

代码中引脚2-7分配给了6个输入信号：A1、A2、B1、B2、C1、C2，引脚16、17、18、19分配给了4个输出信号：OUT1、OUT2、OUT3、OUT4，仿真结果如下：

A1、A2构成了与门电路，当所有输入（A1和A2）均为高电平（逻辑1）时，输出（OUT1）为高电平；否则输出为低电平（逻辑0）。
B1、B2构成或门电路，当至少一个输入（B1或B2）为高电平时，输出（OUT2）为高电平；仅当两者均为低电平时输出低电平。
C1、C2构成两个非门电路，输出（OUT3）是输入（C1）的反相。当C1为高电平时，OUT3为低电平；当C1为低电平时，OUT3为高电平。
