引言：Undo Log 的核心地位
在 MySQL InnoDB 存储引擎中，undo log（回滚日志） 是支撑事务原子性（Atomicity）和多版本并发控制（MVCC, Multi-Version Concurrency Control）的关键基础设施。
尽管其名称包含"回滚"，但 undo log 的作用远不止于事务回滚------它更是实现非阻塞读、快照读、一致性视图（Consistent Read View）的核心机制。
简言之：
- 事务回滚 ：当事务显式执行
ROLLBACK或因异常终止时，InnoDB 利用 undo log 将数据页恢复至事务开始前的状态。 - MVCC 支持 ：当一个事务执行
SELECT时，若目标行已被其他未提交事务修改，InnoDB 会通过 undo log 构建该行的历史版本，从而提供一致性读，避免读写冲突。
一、Undo Log 的内部结构与存储格式
1.1 Undo Record 的逻辑结构
每个 undo log 条目（undo record）记录了一次数据修改的"反向操作"。例如，对某行执行 UPDATE col = 'new' WHERE id = 10，其对应的 undo record 会保存：
- 主键值（用于定位行）
- 被修改列的旧值
- 事务 ID（trx_id）
- 回滚指针（roll_ptr），指向更早的 undo record（形成版本链）
注 ：InnoDB 中每行记录头包含一个 7 字节的
roll_ptr，指向该行最新 undo record。
1.2 Undo Log Segment 与 Rollback Segment
- Rollback Segment（回滚段）：InnoDB 使用回滚段管理 undo log。每个回滚段可容纳最多 1023 个 undo log segment（MySQL 8.0 起支持多个回滚段）。
- Undo Log Segment：每个活跃事务（或只读事务首次修改时）分配一个 undo log segment，用于存储其所有 undo records。
- 物理存储 ：undo log 存储在 undo tablespace 中（自 MySQL 5.7 起支持独立 undo 表空间，默认启用；8.0 进一步优化）。
1.3 Undo Log 类型
InnoDB 区分两种 undo log：
- INSERT_UNDO：仅用于事务回滚，提交后即可立即释放。
- UPDATE_UNDO：既用于回滚，也用于 MVCC，需等到不再被任何活跃读视图引用后，方可由 purge 线程清理。
二、Undo Log 的生命周期管理
2.1 生成阶段
- 当事务首次修改数据（INSERT/UPDATE/DELETE）时，InnoDB 在内存中的 undo log buffer 中生成 undo record。
- 根据配置（如
innodb_undo_log_truncate、innodb_undo_logs），undo log 被写入对应的 undo tablespace。
2.2 写入与持久化
- Undo log 本身不强制刷盘（与 redo log 不同），但其修改操作会通过 redo log 保护，确保崩溃恢复时能重建 undo log。
- 即：undo log 的持久性依赖于 redo log 的 WAL（Write-Ahead Logging）机制。
2.3 清理阶段（Purge）
- 事务提交后，其 UPDATE_UNDO 并不会立即删除。
- Purge 线程定期扫描已提交事务的 undo log，判断其是否仍被任何活跃读视图（Read View）引用。
- 若无引用，则标记为可回收，并最终从 undo tablespace 中物理删除。
- 自 MySQL 8.0 起，支持自动 truncate undo tablespace（通过
innodb_undo_log_truncate=ON），防止空间无限增长。
三、关键组件关系图解

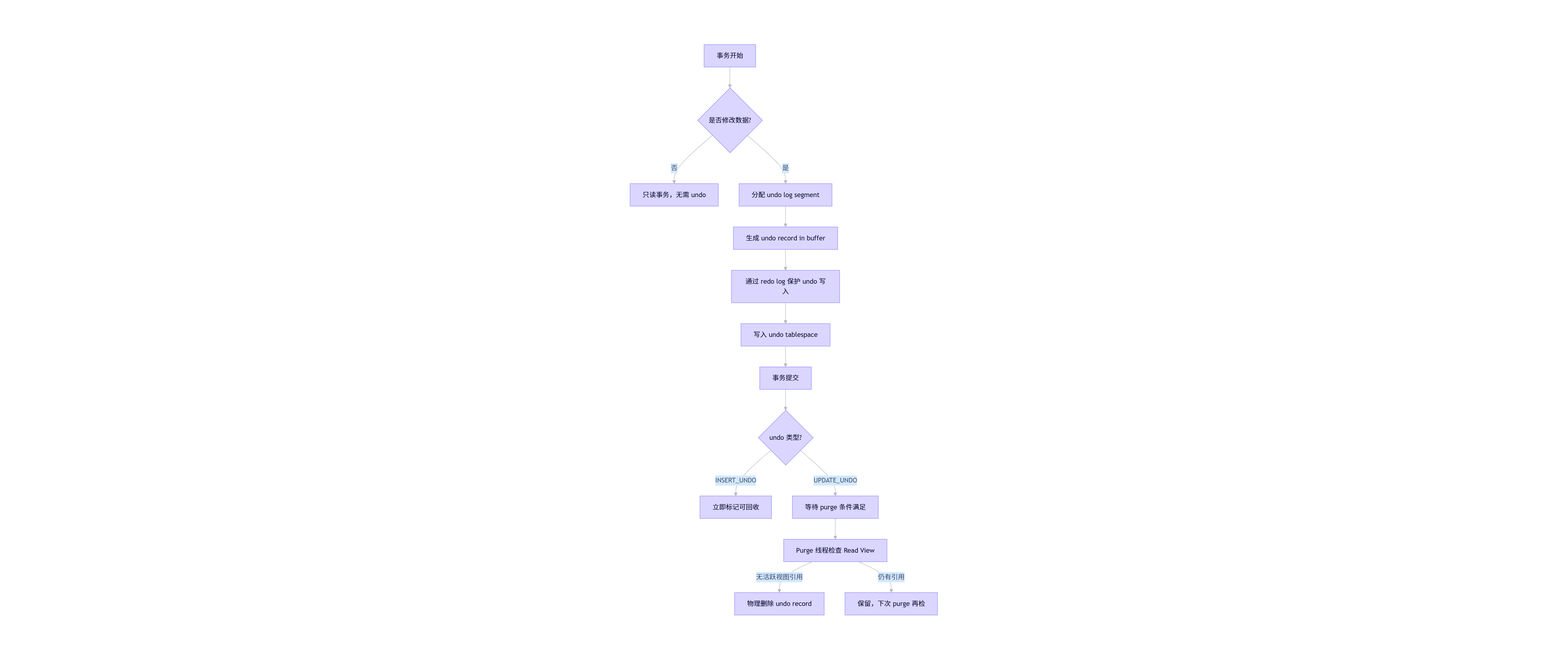

3.1 Undo Log 写入与清理流程
3.2 Undo Log vs Redo Log 对比表
| 维度 | Undo Log | Redo Log |
|---|---|---|
| 主要目的 | 支持事务回滚 + MVCC | 崩溃恢复（保证持久性） |
| 内容 | 逻辑反向操作（旧值） | 物理/逻辑正向操作（新值） |
| 持久性要求 | 非强制刷盘（由 redo 保护） | 必须刷盘（WAL 机制） |
| 存储位置 | Undo Tablespace（ibundo 文件） | Redo Log Files（ib_logfile*） |
| 生命周期 | 事务提交后可能长期存在（MVCC） | checkpoint 后可覆盖 |
| 线程管理 | Purge 线程清理 | Log Writer / Flush 线程管理 |
| 是否用户可见 | 否（内部机制） | 否 |
四、MySQL 5.7 与 8.0 在 Undo Log 管理上的关键演进
| 特性 | MySQL 5.7 | MySQL 8.0 |
|---|---|---|
| Undo 表空间 | 支持独立 undo 表空间（需手动启用） | 默认启用独立 undo 表空间（至少 2 个） |
| Undo 截断 | 支持 innodb_undo_log_truncate |
更高效截断，支持在线收缩 |
| 回滚段数量 | 最多 128 个（受 innodb_rollback_segments 限制） |
最多 127 个回滚段 × 每段 1023 slots ≈ 13 万并发事务 |
| 临时表 undo | 与普通 undo 共享 | 引入独立的 临时 undo log，提升性能 |
| DDL 原子性支持 | 有限 | 利用 undo log 实现原子 DDL（如 DROP TABLE 可回滚） |
注：MySQL 8.0 将 undo log 管理彻底模块化，显著提升了高并发下的扩展性和空间回收效率。
五、高频面试题
Q1：Undo log 和 redo log 的区别是什么？
答：
- Undo 用于回滚和 MVCC，记录"旧值"；Redo 用于崩溃恢复，记录"新值"。
- Undo 存于 undo tablespace，Redo 存于 redo log files。
- Undo 由 purge 线程清理，Redo 由 checkpoint 机制覆盖。
Q2：事务提交后，undo log 会立即删除吗？
答：
- INSERT_UNDO 会立即标记为可回收；
- UPDATE_UNDO 需等待所有活跃 Read View 不再引用其版本后，才由 purge 线程删除。
Q3：如何避免 undo 表空间无限增长？
答：
- 启用
innodb_undo_log_truncate=ON（默认 ON）； - 设置合理的
innodb_purge_rseg_truncate_frequency； - 监控长事务（
information_schema.innodb_trx），因其会阻塞 purge。
Q4：Undo log 如何支持 MVCC？
答 ：
当查询需要一致性读时，InnoDB 通过行的 roll_ptr 遍历 undo 链，找到符合当前 Read View 的历史版本，从而构建快照。
Q5：MySQL 8.0 为何将 undo log 独立成表空间？
答：
- 避免 undo 与系统表空间（ibdata1）耦合，便于管理与扩容；
- 支持在线 truncate，解决空间膨胀问题；
- 提升并发事务处理能力（更多回滚段）。
