Flying-Saucer HTML到PDF渲染引擎核心流程分析

概述

Flying-Saucer是一个基于iText5的HTML到PDF渲染引擎，它能够将HTML/CSS文档渲染为PDF格式。本文档深入剖析其核心渲染流程，包括CSS处理、表格和图片的生成过程。

项目结构

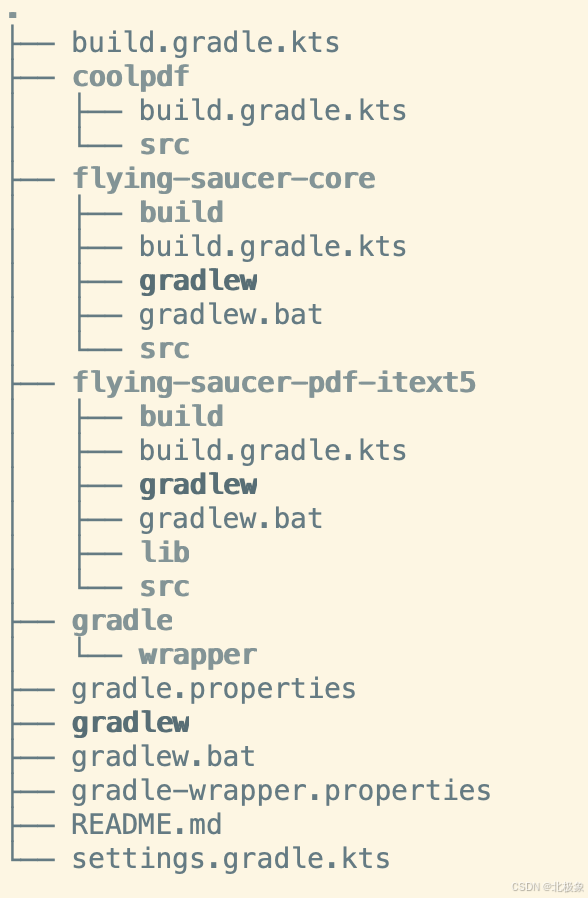

项目主要包含三个模块：

• flying-saucer-core: 核心渲染引擎，包含CSS解析、布局计算、渲染等核心功能
• flying-saucer-pdf-itext5: PDF输出模块，基于iText5实现PDF生成
• coolpdf: 封装层，提供更简洁的API

核心渲染流程

1. 初始化流程

渲染流程从ITextRenderer的构造开始：

public ITextRenderer(float dotsPerPoint, int dotsPerPixel) {
    _dotsPerPoint = dotsPerPoint;

    _outputDevice = new ITextOutputDevice(_dotsPerPoint);

    ITextUserAgent userAgent = new ITextUserAgent(_outputDevice);
    _sharedContext = new SharedContext();
    _sharedContext.setUserAgentCallback(userAgent);
    _sharedContext.setCss(new StyleReference(userAgent));
    userAgent.setSharedContext(_sharedContext);
    _outputDevice.setSharedContext(_sharedContext);

    ITextFontResolver fontResolver = new ITextFontResolver(_sharedContext);
    _sharedContext.setFontResolver(fontResolver);

    ITextReplacedElementFactory replacedElementFactory = new ITextReplacedElementFactory(_outputDevice);
    _sharedContext.setReplacedElementFactory(replacedElementFactory);

    _sharedContext.setTextRenderer(new ITextTextRenderer());
    _sharedContext.setDPI(72 * _dotsPerPoint);
    _sharedContext.setDotsPerPixel(dotsPerPixel);
    _sharedContext.setPrint(true);
    _sharedContext.setInteractive(false);
}

关键组件：

• ITextOutputDevice: PDF输出设备，负责将渲染结果写入PDF
• SharedContext: 共享上下文，存储全局状态
• StyleReference: CSS样式引用管理器
• ITextFontResolver: 字体解析器
• ITextReplacedElementFactory: 替换元素工厂（如图片、表单元素）

2. 文档加载流程

setDocument()方法负责加载HTML文档并初始化样式：

public void setDocument(Document doc, String url, NamespaceHandler nsh) {
    _doc = doc;

    getFontResolver().flushFontFaceFonts();

    _sharedContext.reset();
    if (Configuration.isTrue("xr.cache.stylesheets", true)) {
        _sharedContext.getCss().flushStyleSheets();
    } else {
        _sharedContext.getCss().flushAllStyleSheets();
    }
    _sharedContext.setBaseURL(url);
    _sharedContext.setNamespaceHandler(nsh);
    _sharedContext.getCss().setDocumentContext(_sharedContext, _sharedContext.getNamespaceHandler(), doc, new NullUserInterface());
    getFontResolver().importFontFaces(_sharedContext.getCss().getFontFaceRules());
}

3. 布局计算流程

layout()方法执行布局计算，将DOM树转换为Box树：

public void layout() {
    LayoutContext c = newLayoutContext();
    BlockBox root = BoxBuilder.createRootBox(c, _doc);
    root.setContainingBlock(new ViewportBox(getInitialExtents(c)));
    root.layout(c);
    _dim = root.getLayer().getPaintingDimension(c);
    root.getLayer().trimEmptyPages(c, _dim.height);
    root.getLayer().layoutPages(c);
    _root = root;
}

布局流程详解：

1. 创建根Box : BoxBuilder.createRootBox()根据文档根元素创建对应的Box
2. 设置包含块: 根Box的包含块设置为视口
3. 执行布局 : root.layout(c)递归计算所有Box的位置和尺寸
4. 获取绘制尺寸: 计算总绘制尺寸
5. 页面管理: 修剪空页面并布局页面

4. PDF生成流程

createPDF()方法将布局结果渲染为PDF：

public void createPDF(OutputStream os, boolean finish, int initialPageNo) throws DocumentException, IOException {
    List pages = _root.getLayer().getPages();

    RenderingContext c = newRenderingContext();
    c.setInitialPageNo(initialPageNo);
    PageBox firstPage = (PageBox) pages.get(0);

    int pageWidth = calculateWidth(c, firstPage);
    com.itextpdf.text.Rectangle firstPageSize = new com.itextpdf.text.Rectangle(0, 0, pageWidth / _dotsPerPoint,
            firstPage.getHeight(c) / _dotsPerPoint);

    if(_pdfDoc == null){
        doc = new com.itextpdf.text.Document(firstPageSize, 0, 0, 0, 0);
        _pdfDoc = doc;
    }

    if(_writer == null){
        writer = PdfWriter.getInstance(doc, os);
        _writer = writer;
    }

    doc.open();

    writePDF(pages, c, firstPageSize, doc, writer);

    if (finish) {
        doc.close();
    }
}

PDF生成流程：

1. 获取页面列表: 从根Layer获取所有页面
2. 创建渲染上下文: 初始化渲染上下文
3. 创建PDF文档: 使用iText创建PDF文档和Writer
4. 写入PDF: 遍历所有页面进行渲染

writePDF()方法逐页渲染：

private void writePDF(List pages, RenderingContext c, com.itextpdf.text.Rectangle firstPageSize, com.itextpdf.text.Document doc,
        PdfWriter writer) throws DocumentException, IOException {
    _outputDevice.setRoot(_root);

    _outputDevice.start(_doc);
    _outputDevice.setWriter(writer);
    _outputDevice.initializePage(writer.getDirectContent(), firstPageSize.getHeight());

    _root.getLayer().assignPagePaintingPositions(c, Layer.PAGED_MODE_PRINT);

    int pageCount = _root.getLayer().getPages().size();
    c.setPageCount(pageCount);

    for (int i = 0; i < pageCount; i++) {
        PageBox currentPage = (PageBox) pages.get(i);
        c.setPage(i, currentPage);
        paintPage(c, writer, currentPage);
        _outputDevice.finishPage();

        if (i != pageCount - 1) {
            PageBox nextPage = (PageBox) pages.get(i + 1);
            int pageWidth = calculateWidth(c, nextPage);
            com.itextpdf.text.Rectangle nextPageSize = new com.itextpdf.text.Rectangle(0, 0, pageWidth / _dotsPerPoint,
                    nextPage.getHeight(c) / _dotsPerPoint);
            doc.newPage();
            _outputDevice.initializePage(writer.getDirectContent(), nextPageSize.getHeight());
        }
    }

    _outputDevice.finish(c, _root);
}

CSS处理机制

1. CSS样式加载

StyleReference是CSS样式管理的核心类：

public void setDocumentContext(SharedContext context, NamespaceHandler nsh, Document doc, UserInterface ui) {
    _context = context;
    _nsh = nsh;
    _doc = doc;
    AttributeResolver attRes = new StandardAttributeResolver(_nsh, _uac, ui);

    List infos = getStylesheets();
    _matcher = new org.xhtmlrenderer.css.newmatch.Matcher(
            new DOMTreeResolver(),
            attRes,
            _stylesheetFactory,
            readAndParseAll(infos, _context.getMedia()),
            _context.getMedia());
}

2. CSS选择器匹配

Matcher类负责CSS选择器的匹配：

public Matcher(
        TreeResolver tr, AttributeResolver ar, StylesheetFactory factory, List stylesheets, String medium) {
    newMaps();
    _treeRes = tr;
    _attRes = ar;
    _styleFactory = factory;

    _pageRules = new ArrayList();
    _fontFaceRules = new ArrayList();
    docMapper = createDocumentMapper(stylesheets, medium);
}

选择器匹配流程：

1. 创建文档映射器 : createDocumentMapper()遍历所有样式表，提取选择器
2. 构建选择器映射: 将选择器按优先级排序
3. 元素匹配 : matchElement()为每个元素匹配适用的样式规则

protected Mapper matchElement(Object e) {
    synchronized (e) {
        Object parent = _treeRes.getParentElement(e);
        Mapper child;
        if (parent != null) {
            Mapper m = getMapper(parent);
            child = m.mapChild(e);
        } else {
            child = docMapper.mapChild(e);
        }
        return child;
    }
}

3. 样式计算

CalculatedStyle存储元素的计算样式：

private CalculatedStyle(CalculatedStyle parent, CascadedStyle matched) {
    this();
    _parent = parent;

    derive(matched);

    checkPaddingAllowed();
    checkMarginsAllowed();
    checkBordersAllowed();
}

样式计算过程：

1. 继承父样式: 从父元素继承可继承的属性
2. 应用匹配样式: 应用匹配的CSS规则
3. 计算派生值: 计算相对值（如em、%）的绝对值
4. 验证约束: 检查display属性对padding、margin、border的限制

4. 样式应用

样式通过BoxBuilder应用到Box：

public static BlockBox createRootBox(LayoutContext c, Document document) {
    Element root = document.getDocumentElement();

    CalculatedStyle style = c.getSharedContext().getStyle(root);

    BlockBox result;
    if (style.isTable() || style.isInlineTable()) {
        result = new TableBox();
    } else {
        result = new BlockBox();
    }

    result.setStyle(style);
    result.setElement(root);

    c.resolveCounters(style);

    c.pushLayer(result);
    if (c.isPrint()) {
        if (! style.isIdent(CSSName.PAGE, IdentValue.AUTO)) {
            c.setPageName(style.getStringProperty(CSSName.PAGE));
        }
        c.getRootLayer().addPage(c);
    }

    return result;
}

表格生成过程

1. 表格Box创建

TableBox是表格的核心类，继承自BlockBox：

public class TableBox extends BlockBox {
    private final List _columns = new ArrayList();
    private int[] _columnPos;
    private TableLayout _tableLayout;

    private List _styleColumns;

    private int _pageClearance;

    private boolean _marginAreaRoot;

    private ContentLimitContainer _contentLimitContainer;

    private int _extraSpaceTop;
    private int _extraSpaceBottom;
}

2. 表格布局策略

根据table-layout属性选择布局策略：

public void setStyle(CalculatedStyle style) {
    super.setStyle(style);

    if (isMarginAreaRoot()) {
        _tableLayout = new MarginTableLayout(this);
    } else if (getStyle().isIdent(CSSName.TABLE_LAYOUT, IdentValue.AUTO) || getStyle().isAutoWidth()) {
        _tableLayout = new AutoTableLayout(this);
    } else {
        _tableLayout = new FixedTableLayout(this);
    }
}

三种布局策略：

• AutoTableLayout: 自动布局，根据内容计算列宽
• FixedTableLayout: 固定布局，使用指定的列宽
• MarginTableLayout: 边距盒布局，用于页眉页脚

3. 表格布局流程

public void layout(LayoutContext c) {
    calcMinMaxWidth(c);
    calcDimensions(c);
    calcWidth();
    calcPageClearance(c);

    if (! isAnonymous()) {
        setDimensionsCalculated(false);
        calcDimensions(c, getContentWidth());
    }

    _tableLayout.layout(c);

    setCellWidths(c);

    layoutTable(c);
}

布局流程详解：

1. 计算最小最大宽度 : calcMinMaxWidth()计算表格的最小和最大宽度
2. 计算尺寸 : calcDimensions()计算表格的尺寸
3. 计算宽度 : calcWidth()确定表格宽度
4. 执行布局 : _tableLayout.layout(c)执行具体的布局算法
5. 设置单元格宽度 : setCellWidths()将计算出的列宽应用到单元格
6. 布局表格内容 : layoutTable()布局表格内部内容

4. 单元格处理

TableCellBox处理表格单元格：

public class TableCellBox extends BlockBox {
    private int _row;
    private int _col;

    private TableBox _table;
    private TableSectionBox _section;

    private BorderPropertySet _collapsedLayoutBorder;
    private BorderPropertySet _collapsedPaintingBorder;

    private CollapsedBorderValue _collapsedBorderTop;
    private CollapsedBorderValue _collapsedBorderRight;
    private CollapsedBorderValue _collapsedBorderBottom;
    private CollapsedBorderValue _collapsedBorderLeft;
}

5. 边框合并处理

当border-collapse: collapse时，需要处理边框合并：

public void calcCollapsedBorder(CssContext c) {
    CollapsedBorderValue top = collapsedTopBorder(c);
    CollapsedBorderValue right = collapsedRightBorder(c);
    CollapsedBorderValue bottom = collapsedBottomBorder(c);
    CollapsedBorderValue left = collapsedLeftBorder(c);

    _collapsedPaintingBorder = new BorderPropertySet(top, right, bottom, left);

    top.setWidth((top.width()+1)/2);
    right.setWidth(right.width()/2);
    bottom.setWidth(bottom.width()/2);
    left.setWidth((left.width()+1)/2);

    _collapsedLayoutBorder = new BorderPropertySet(top, right, bottom, left);

    _collapsedBorderTop = top;
    _collapsedBorderRight = right;
    _collapsedBorderBottom = bottom;
    _collapsedBorderLeft = left;
}

边框优先级规则：

• 边框样式优先级: double > solid > dashed > dotted > ridge > outset > groove > inset
• 元素优先级: 单元格 > 行 > 行组 > 列 > 表格

6. 列管理

表格使用有效列来管理列和colspan：

public int numEffCols() {
    return _columns.size();
}

public int spanOfEffCol(int effCol) {
    return ((ColumnData)_columns.get(effCol)).getSpan();
}

public int colToEffCol(int col) {
    int c = 0;
    int i = 0;
    while (c < col && i < numEffCols()) {
        c += spanOfEffCol(i);
        i++;
    }
    return i;
}

图片生成过程

1. 替换元素工厂

ITextReplacedElementFactory负责创建替换元素（如图片、表单元素）：

public class ITextReplacedElementFactory implements ReplacedElementFactory {
    private ITextOutputDevice _outputDevice;

    private Map _radioButtonsByElem = new HashMap();
    private Map _radioButtonsByName = new HashMap();

    public ReplacedElement createReplacedElement(LayoutContext c, BlockBox box,
            UserAgentCallback uac, int cssWidth, int cssHeight) {
        Element e = box.getElement();
        if (e == null) {
            return null;
        }

        String nodeName = e.getNodeName();
        if (nodeName.equals("img")) {
            String srcAttr = e.getAttribute("src");
            String dataSrc = e.getAttribute("data-src");
            if (dataSrc != null && dataSrc.trim().length() > 0) {
                srcAttr = dataSrc;
            }
            if (srcAttr != null && srcAttr.length() > 0) {
                if (uac.getImageResource(srcAttr) == null)
                    return null;
                FSImage fsImage = uac.getImageResource(srcAttr).getImage();
                if (fsImage != null) {
                    if (cssWidth != -1 || cssHeight != -1) {
                        fsImage.scale(cssWidth, cssHeight);
                    }
                    return new ITextImageElement(fsImage);
                }
            }
        } else if (nodeName.equals("input")) {
            String type = e.getAttribute("type");
            if (type.equals("hidden")) {
                return new EmptyReplacedElement(1, 1);
            } else if (type.equals("checkbox")) {
                return new CheckboxFormField(c, box, cssWidth, cssHeight);
            } else if (type.equals("radio")) {
                return new EmptyReplacedElement(0, 0);
            } else {
                return new TextFormField(c, box, cssWidth, cssHeight);
            }
        } else if (nodeName.equals("bookmark")) {
            BookmarkElement result = new BookmarkElement();
            if (e.hasAttribute("name")) {
                String name = e.getAttribute("name");
                c.addBoxId(name, box);
                result.setAnchorName(name);
            }
            return result;
        }

        return null;
    }
}

2. 图片元素

ITextImageElement表示HTML中的img元素：

public class ITextImageElement implements ITextReplacedElement {
    private FSImage _image;

    private Point _location = new Point(0, 0);

    public ITextImageElement(FSImage image) {
        _image = image;
    }

    public int getIntrinsicWidth() {
        return (int) _image.getWidth();
    }

    public int getIntrinsicHeight() {
        return (int) _image.getHeight();
    }

    public void paint(RenderingContext c, ITextOutputDevice outputDevice, BlockBox box) {
        Rectangle contentBounds = box.getContentAreaEdge(box.getAbsX(), box.getAbsY(), c);
        ReplacedElement element = box.getReplacedElement();
        outputDevice.drawImage(
                ((ITextImageElement) element).getImage(),
                contentBounds.x, contentBounds.y);
    }
}

3. 图片封装

ITextFSImage封装iText的Image对象：

public class ITextFSImage implements FSImage, Cloneable {
    private Image _image;

    public ITextFSImage(Image image) {
        _image = image;
    }

    public int getWidth() {
        return (int)_image.getPlainWidth();
    }

    public int getHeight() {
        return (int)_image.getPlainHeight();
    }

    public void scale(int width, int height) {
        if (width > 0 || height > 0) {
            int currentWith = getWidth();
            int currentHeight = getHeight();
            int targetWidth = width;
            int targetHeight = height;

            if (targetWidth == -1) {
                targetWidth = (int)(currentWith * ((double)targetHeight / currentHeight));
            }

            if (targetHeight == -1) {
                targetHeight = (int)(currentHeight * ((double)targetWidth / currentWith));
            }

            if (currentWith != targetWidth || currentHeight != targetHeight) {
                _image.scaleAbsolute(targetWidth, targetHeight);
            }
        }
    }
}

4. 图片渲染

ITextOutputDevice负责将图片渲染到PDF：

public void paintReplacedElement(RenderingContext c, BlockBox box) {
    ITextReplacedElement element = (ITextReplacedElement) box.getReplacedElement();
    element.paint(c, this, box);
}

图片渲染流程：

1. 获取替换元素: 从Box获取替换元素
2. 调用paint方法: 调用替换元素的paint方法
3. 绘制图片 : ITextImageElement.paint()将图片绘制到PDF

5. 图片缩放处理

图片缩放支持以下几种情况：

1. 指定宽高: 使用指定的宽高进行缩放
2. 只指定宽度: 根据宽高比计算高度
3. 只指定高度: 根据宽高比计算宽度
4. 都不指定: 使用原始尺寸

public void scale(int width, int height) {
    if (width > 0 || height > 0) {
        int currentWith = getWidth();
        int currentHeight = getHeight();
        int targetWidth = width;
        int targetHeight = height;

        if (targetWidth == -1) {
            targetWidth = (int)(currentWith * ((double)targetHeight / currentHeight));
        }

        if (targetHeight == -1) {
            targetHeight = (int)(currentHeight * ((double)targetWidth / currentWith));
        }

        if (currentWith != targetWidth || currentHeight != targetHeight) {
            _image.scaleAbsolute(targetWidth, targetHeight);
        }
    }
}

渲染流程总结

完整的渲染流程可以总结为以下步骤：

1. 初始化: 创建ITextRenderer，初始化输出设备、字体解析器等组件
2. 加载文档: 加载HTML文档，解析CSS样式
3. 构建Box树: 将DOM树转换为Box树，应用CSS样式
4. 布局计算: 计算每个Box的位置和尺寸
5. 页面管理: 分页处理，修剪空页面
6. PDF生成: 创建PDF文档，逐页渲染内容
7. 输出PDF: 将渲染结果写入输出流

关键技术点

1. Box模型

Flying-Saucer使用Box模型来表示HTML元素：

• BlockBox: 块级元素
• InlineBox: 内联元素
• TableBox: 表格元素
• TableCellBox: 表格单元格

2. 层叠上下文

Layer类实现了CSS的层叠上下文：

public class Layer {
    private Layer _parent;
    private boolean _stackingContext;
    private List _children;
    private Box _master;

    private List _floats;

    private boolean _fixedBackground;

    private boolean _inline;
    private boolean _requiresLayout;

    private List _pages;
}

3. 块格式化上下文

BlockFormattingContext（BFC）处理浮动和定位：

public class BlockFormattingContext {
    private BlockBox _owner;

    private int _x;
    private int _y;

    private int _width;
    private int _height;

    private List _floats;
}

4. 分页处理

分页处理包括：

• 页面分割: 将内容分割到多个页面
• 避免孤行寡行: 避免段落的第一行或最后一行单独出现在页面
• 表格分页: 支持表格跨页，可配置表头重复
• 浮动处理: 处理浮动元素的分页

性能优化

1. 样式缓存

CalculatedStyle使用子样式缓存：

private final java.util.HashMap _childCache = new java.util.HashMap();

2. 样式表缓存

支持样式表缓存，避免重复解析：

if (Configuration.isTrue("xr.cache.stylesheets", true)) {
    _sharedContext.getCss().flushStyleSheets();
} else {
    _sharedContext.getCss().flushAllStyleSheets();
}

3. 布局缓存

布局结果可以缓存，避免重复计算。

扩展点

1. 自定义替换元素

通过实现ReplacedElementFactory接口可以添加自定义替换元素。

2. 自定义字体

通过ITextFontResolver可以添加自定义字体。

3. 自定义输出设备

通过继承ITextOutputDevice可以实现自定义输出设备。

总结

Flying-Saucer是一个功能强大的HTML到PDF渲染引擎，其核心流程包括：

1. 文档加载: 加载HTML文档和CSS样式
2. 样式应用: 使用CSS选择器匹配和应用样式
3. 布局计算: 将DOM树转换为Box树并计算布局
4. PDF生成: 使用iText5将渲染结果输出为PDF

CSS处理机制包括样式加载、选择器匹配、样式计算和样式应用。表格生成过程包括表格Box创建、布局策略选择、单元格处理和边框合并。图片生成过程包括替换元素工厂创建、图片元素封装和图片渲染。

通过理解这些核心流程，可以更好地使用和扩展Flying-Saucer库。
