TensorFlow - TensorBoard 可视化
TensorFlow 内置了一款可视化工具，即 TensorBoard，它可用于分析数据流图，也能帮助我们理解机器学习模型。TensorBoard 的核心特性是，能以纵向排布的形式，展示模型参数的各类统计信息以及任意计算图的详细结构。
深度神经网络中往往包含多达 36000 个节点，而 TensorBoard 可将这些节点合并为高层级模块，并突出显示结构相同的节点组。这一功能能让我们更高效地分析计算图，将注意力聚焦在计算图的核心计算部分。此外，TensorBoard 的可视化交互性极强，用户可对节点进行平移、缩放和展开操作，查看其详细信息。

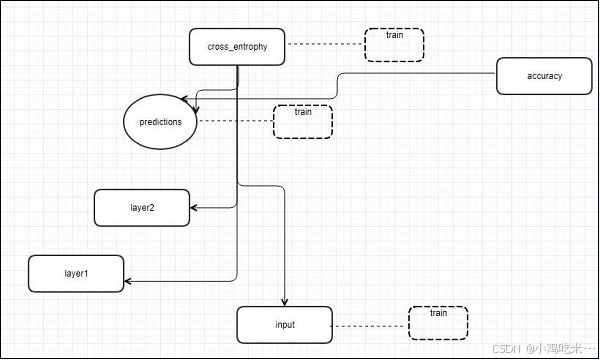

下图为 TensorBoard 可视化的完整工作流程示意图：train（训练）、cross_entropy（交叉熵）、accuracy（准确率）、predictions（预测值）、layer2（第二层）、layer1（第一层）、input（输入）
相关算法会将节点合并为高层级模块，突出显示结构一致的特定节点组，同时分离出高关联度的节点。由此生成的 TensorBoard 工具实用性极强，在机器学习模型的调优过程中，其重要性与模型训练本身不相上下。这款可视化工具的设计逻辑，是基于包含汇总信息和待展示细节的配置日志文件展开工作。
接下来，我们通过一段代码示例，演示 TensorBoard 可视化的具体实现：
python
import tensorflow as tf
# 定义常量，为TensorBoard可视化做准备
a = tf.constant(10, name ="a")
b = tf.constant(90, name ="b")
y = tf.Variable(a + b*2, name ='y')
# 初始化所有变量，构建模型
model = tf.initialize_all_variables()
with tf.Session() as session:
# 合并所有汇总操作
merged = tf.merge_all_summaries()
# 创建日志写入器，将计算图写入指定目录
writer = tf.train.SummaryWriter("/tmp/tensorflowlogs", session.graph)
# 执行变量初始化
session.run(model)
# 打印计算结果
print(session.run(y))下表列出了 TensorBoard 可视化中，用于表示节点的各类符号及其含义：
| 符号 | 含义 |
|---|---|
| - | 表示命名作用域的高层级节点，双击可展开 |
| - | 彼此无连接的带编号节点序列 |
| - | 相互连接的带编号节点序列 |
| - | 单个运算节点 |
| O | 常量节点 |
| 1. | 汇总节点 |
| - | 表示运算间数据流的边 |
| - | 表示运算间控制依赖关系的边 |
| - | 引用边，代表出边的运算节点可修改入边的张量 |
