基于ESP32(PIO+Arduino)简单上手LVGL9

测试环境：ESP32S3R8N8 ST7789

一、首先要有个工程

这是我的PIO板子相关配置，满足R8N8（8MB PSRAM +8MB FLASH)，这里可根据不同配置来敲定，能够连接上，能够下载烧录程序，就没问题；

cpp 复制代码

platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
board_build.arduino.partitions = default_8MB.csv
board_build.arduino.memory_type = qio_opi
build_flags = -DBOARD_HAS_PSRAM
board_upload.flash_size = 8MB

二、屏幕要连接上

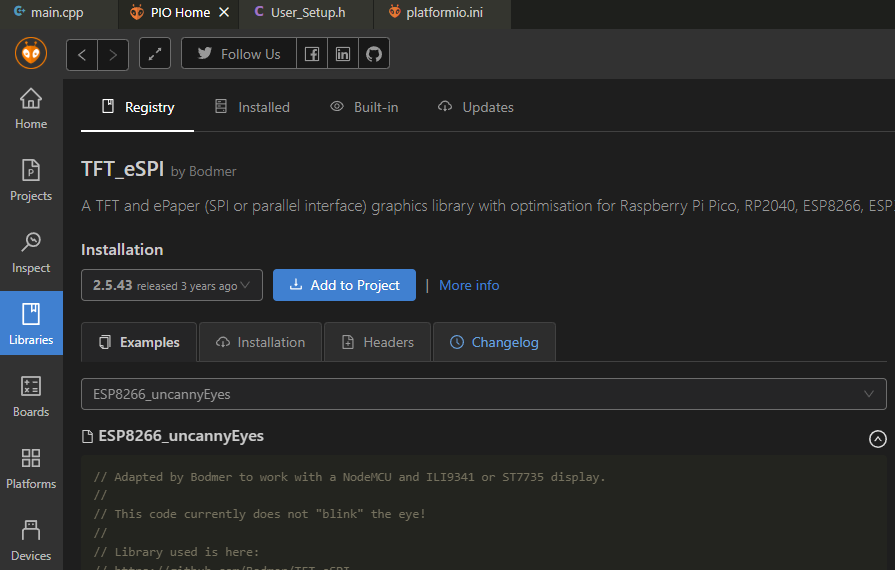

这里使用最为广泛使用的TFT_eSPI库进行配置，直接在PIO HOME搜索装上完事

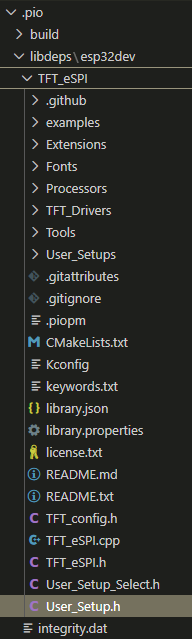

然后打开资源管理器的User_Setup.h

选驱动

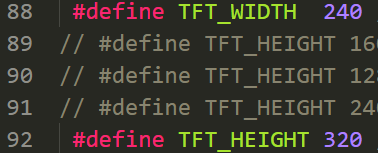

选分辨率

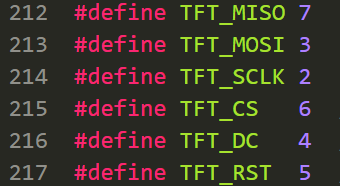

改引脚

在main.c开启背光，进行初始化烧录程序，

cpp 复制代码

#include <SPI.h>
#include <TFT_eSPI.h>
#define BACKLIGHT_PIN 1  // 根据你的接线修改！
TFT_eSPI tft = TFT_eSPI();  // 创建TFT对象

void setup() {
  // 初始化屏幕
  pinMode(BACKLIGHT_PIN, OUTPUT);
  digitalWrite(BACKLIGHT_PIN, HIGH);  // 点亮背光
  tft.init();
  tft.setRotation(1);  // 设置屏幕的方向 0, 1, 2 or 3
  tft.fillScreen(TFT_BROWN);  // 填充背景
}

然后你就会发现，屏幕怎么还是黑的？？？

这是因为arduino驱动库和tft_espi库有冲突。

我最终在这位大佬的帖子中找到了解决办法esp32c3使用tft-espi屏幕不断重启原因及解决方法 -- 爱上生活

对于ESP32S3 而言，直接在User_Setup.h把这个开了就没问题了

如果你的颜色还有问题，那就把RGB顺序调一下，应该就没问题了

三、启动LVGL

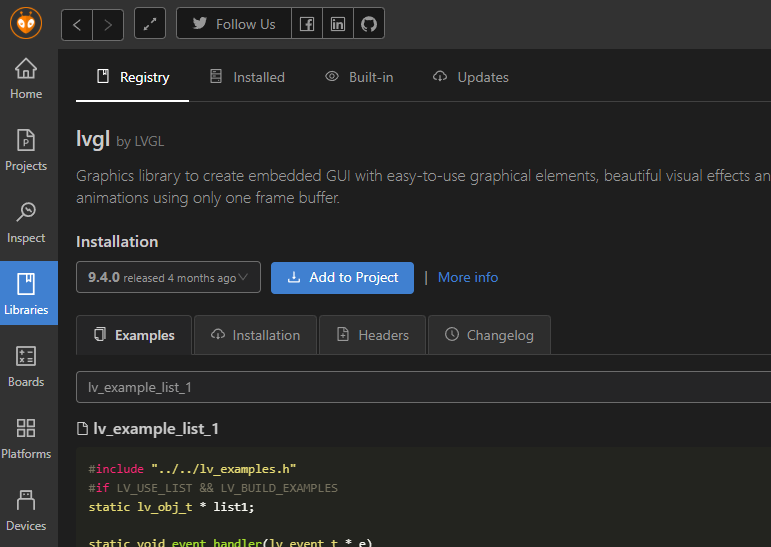

同样，这里直接安装最新的LVGL9.4

转到项目中的 LVGL 文件夹，找到"lv_conf_template.h"文件。将其重命名为"lv_conf.h"并将第一个定义改为if 1;

注意：在网上的很多移植教程里提到需要在 lv_conf.h 中，找到 #define LV_TICK_CUSTOM ，将其置1；而在LVGL9版本中，这个宏被移除了，不去管就可以了。

最后修改main函数，简单显示一下

cpp 复制代码

#include <SPI.h>
#include <TFT_eSPI.h>
#include "lvgl.h"
#include <Arduino.h>

#define BACKLIGHT_PIN 1  // 根据你的接线修改！
TFT_eSPI tft = TFT_eSPI();  // 创建TFT对象


/* 显示刷新回调 - v9 写法略有不同 */
void disp_flush(lv_display_t *disp, const lv_area_t *area, uint8_t *px_map) {
    uint32_t w = lv_area_get_width(area);
    uint32_t h = lv_area_get_height(area);

    tft.startWrite();
    tft.setAddrWindow(area->x1, area->y1, w, h);
    tft.pushColors((uint16_t *)px_map, w * h, true);
    tft.endWrite();

    lv_display_flush_ready(disp);
}

void setup() {

  pinMode(BACKLIGHT_PIN, OUTPUT);
  digitalWrite(BACKLIGHT_PIN, HIGH);  // 点亮背光

  tft.init();
  tft.setRotation(1);  // 设置屏幕的方向 0, 1, 2 or 3
  lv_init();
  lv_display_t *disp = lv_display_create(320, 240);
  lv_display_set_flush_cb(disp, disp_flush);

  static lv_color_t buf1[320 * 20];
  static lv_color_t buf2[320 * 20];
  lv_display_set_buffers(disp, buf1, buf2, sizeof(buf1), LV_DISPLAY_RENDER_MODE_PARTIAL);

  lv_obj_t *btn = lv_btn_create(lv_scr_act());
  lv_obj_set_size(btn, 100, 50);
  lv_obj_center(btn);
  lv_obj_t *label = lv_label_create(btn);
  lv_label_set_text(label, "LVGL v9");
}

void loop()
{
  uint32_t time_till_next = lv_timer_handler();  // v9 返回下次调用间隔
  delay(time_till_next > 5 ? 5 : time_till_next);
}

四、启动官方DEMO

首先需要在lv_conf.h使能

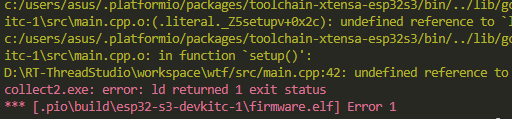

然后就可以在主程序中启动demo了，不过这时候大概会编译不通过

原因可能PIO只会去编译lgvl/src里的文件，demos里引用路径不支持再深一级

我也尝试在INI文件中修改路径，但都不太好使，最后把demos文件夹移动到lvgl的src目录就行了

然后调一下路径，删掉一个../

最后附上主程序

cpp 复制代码

#include <SPI.h>
#include <TFT_eSPI.h>
#include <lvgl.h>
#include "demos/lv_demos.h"

#define BACKLIGHT_PIN 1
#define SCREEN_WIDTH  240
#define SCREEN_HEIGHT 320
#define BUFFER_SIZE   (SCREEN_WIDTH * 20)

TFT_eSPI tft = TFT_eSPI();
lv_display_t *disp;
static lv_color_t *buf1;
static lv_color_t *buf2;

void disp_flush(lv_display_t *disp, const lv_area_t *area, uint8_t *px_map) {
    uint32_t w = lv_area_get_width(area);
    uint32_t h = lv_area_get_height(area);
    tft.startWrite();
    tft.setAddrWindow(area->x1, area->y1, w, h);
    tft.pushColors((uint16_t *)px_map, w * h, true);
    tft.endWrite();
    lv_display_flush_ready(disp);
}

void setup() {
    Serial.begin(9600);

    pinMode(BACKLIGHT_PIN, OUTPUT);
    digitalWrite(BACKLIGHT_PIN, HIGH);
    tft.init();
    tft.setRotation(2);

    lv_init();

    buf1 = (lv_color_t *)heap_caps_malloc(BUFFER_SIZE * 2, MALLOC_CAP_DMA);
    buf2 = (lv_color_t *)heap_caps_malloc(BUFFER_SIZE * 2, MALLOC_CAP_DMA);

    disp = lv_display_create(SCREEN_WIDTH, SCREEN_HEIGHT);
    lv_display_set_flush_cb(disp, disp_flush);
    lv_display_set_buffers(disp, buf1, buf2, BUFFER_SIZE * 2, LV_DISPLAY_RENDER_MODE_PARTIAL);

    lv_demo_widgets();

    Serial.println("Widgets Demo 启动！");
}

void loop() {
    lv_timer_handler();
    delay(5);
}
