基于ESP32S3的智能终端项目--5.显示时间和天气功能

项目演示:

时间和天气功能实现保姆级教程

[1. 准备工作：注册心知天气并获取API密钥](#1. 准备工作：注册心知天气并获取API密钥)

[2. 添加必要的库](#2. 添加必要的库)

[3. 编写代码：data.c 深度解析](#3. 编写代码：data.c 深度解析)

[3.1 包含头文件和定义全局变量](#3.1 包含头文件和定义全局变量)

[3.2 获取时间函数 time_get()](#3.2 获取时间函数 time_get())

[3.3 获取天气函数 weather_get() (核心逻辑)](#3.3 获取天气函数 weather_get() (核心逻辑))

[3.4 数据更新任务函数 data_update()](#3.4 数据更新任务函数 data_update())

[3.5 创建独立的FreeRTOS任务](#3.5 创建独立的FreeRTOS任务)

[4. 总结与保姆级操作步骤](#4. 总结与保姆级操作步骤)

[5. 常见问题与调试](#5. 常见问题与调试)

时间和天气功能实现保姆级教程

本章的目标是让你的ESP32-S3智能终端能够：

从NTP服务器获取准确时间，并在屏幕上动态更新。
从心知天气API获取实时天气和未来天气预报，并显示在UI上。
通过 FreeRTOS任务，让这些网络请求和数据处理在后台自动运行，不影响界面刷新。

1. 准备工作：注册心知天气并获取API密钥

第一步：注册账号

访问心知天气官网，完成注册和登录。个人开发者通常有免费试用额度，足够学习使用。
第二步：找到你的私钥

登录后，在控制台或产品管理页面，找到你的"API密钥"（通常是一串字母和数字的组合，例如 SHdGnMJ4MzuCuy0-L）。这个密钥是你的程序访问天气数据的凭证，需要保密。
第三步：了解API文档（可选）

教程中使用的API地址是官方提供的：
- 实时天气：https://api.seniverse.com/v3/weather/now.json
- 逐日天气预报：https://api.seniverse.com/v3/weather/daily.json
- 你访问这些链接返回403是正常的，因为它们需要携带你的密钥作为参数才能获取数据。代码中正是通过?key=将你的密钥附加在URL后面。

2. 添加必要的库

在PlatformIO项目配置文件 platformio.ini 的 lib_deps 中，确保已经添加了 ArduinoJson 库，用于解析API返回的JSON数据。

cs 复制代码

ini

lib_deps =
    bblanchon/ArduinoJson@^6.21.4
    # ... 其他依赖

3. 编写代码：`data.c` 深度解析

这份代码是你提供的 data.c，我将逐段解释它的作用。

3.1 包含头文件和定义全局变量

cs 复制代码

c

#include "data.h"
#include "lvgl.h"
#include "ui/src/ui.h"
#include <HTTPClient.h>
#include <ArduinoJson.h>

struct tm timeinfo; // 标准时间结构体，用于存储获取到的时间

// --- 心知天气API配置 ---
String url = "https://api.seniverse.com/v3/weather/now.json";
String key = "Sq9D2GX9Rie6Gljzv"; // 请务必替换成你自己的API密钥！
String locations = "深圳";        // 查询的城市，可以修改
String language = "zh-Hans";
String unit = "c";

String url_2 = "https://api.seniverse.com/v3/weather/daily.json";
String start = "0";
String days = "3";                // 获取未来几天的天气？原文档是7，这里改为了3
#define get_days 3                 // 保持与days一致

// --- 用于存储解析结果的全局变量 ---
String city, temp, text, humi, last_update;
String data, date, text_day, low, high, precip;
String week_weather[7]={"周日","周一","周二","周三","周四","周五","周六"};

要点：key 变量必须替换为你自己的心知天气私钥。locations 和 days 可以根据需要修改。

3.2 获取时间函数 `time_get()`

cs 复制代码

c

void time_get(void)
{
    // configTime(时区偏移秒, 夏令时秒, NTP服务器1, 服务器2, 服务器3);
    // 28800秒 = 8小时，即东八区（北京时间）
    configTime(28800, 0, "ntp1.aliyun.com", "ntp2.aliyun.com", "ntp3.aliyun.com");
}

作用：这个函数配置并启动NTP时间同步。它告诉ESP32去连接阿里云的NTP服务器，获取网络时间，并自动处理时区转换。调用一次后，系统会定期后台同步。

3.3 获取天气函数 `weather_get()` (核心逻辑)

这个函数负责发起HTTP请求，并解析返回的JSON数据，最后更新UI。

cpp 复制代码

c

void weather_get(void)
{
    // 1. 创建HTTP客户端对象
    HTTPClient http;
    HTTPClient http_2;

    // 2. 构造完整的请求URL并发起GET请求
    http.begin(url+"?key="+key+"&location="+locations+"&language="+language+"&unit="+unit);
    http_2.begin(url_2+"?key="+key+"&location="+locations+"&language="+language+"&unit="+unit+"&start="+start+"&days="+days);

    int httpCode = http.GET();          // 执行请求，获取返回码
    int httpCoed_2 = http_2.GET();

    // 3. 读取服务器返回的JSON字符串
    String response = http.getString();
    String response_2 = http_2.getString();

    http.end();   // 关闭连接
    http_2.end();

    // 4. 使用ArduinoJson解析JSON数据
    // 创建DynamicJsonDocument对象，大小根据返回数据量预估
    DynamicJsonDocument doc(1024);
    DynamicJsonDocument doc_2(512 * get_days); // 根据天数动态分配内存

    deserializeJson(doc, response);      // 解析实时天气
    deserializeJson(doc_2, response_2);  // 解析天气预报

    // 5. 从解析后的文档中提取数据，并赋值给全局变量
    city = doc["results"][0]["location"]["name"].as<String>();
    temp = doc["results"][0]["now"]["temperature"].as<String>();
    text = doc["results"][0]["now"]["text"].as<String>();
    humi = doc["results"][0]["now"]["humidity"].as<String>();
    last_update = doc["results"][0]["last_update"].as<String>();

    // 注意：这里取的是"明天"的天气 (daily[1])
    text_day = doc_2["results"][0]["daily"][1]["text_day"].as<String>();
    low = doc_2["results"][0]["daily"][1]["low"].as<String>();
    high = doc_2["results"][0]["daily"][1]["high"].as<String>();
    precip = doc_2["results"][0]["daily"][1]["precip"].as<String>();

    // 6. 格式化未来几天的天气数据，用于滚动列表
    data = ""; // 初始化空字符串
    for(int i = 0; i < get_days; ++i)
    {
        if(i == 0) date = "今天";
        // 根据当前星期几，计算未来i天是星期几
        else date = week_weather[(timeinfo.tm_wday+i<=6) ? (timeinfo.tm_wday+i) : (timeinfo.tm_wday+i-7)];
        data += date +
                " " + doc_2["results"][0]["daily"][i]["text_day"].as<String>() +
                " 温度:" + doc_2["results"][0]["daily"][i]["low"].as<String>() +
                "~" + doc_2["results"][0]["daily"][i]["high"].as<String>() +
                " 降水:" + doc_2["results"][0]["daily"][i]["precip"].as<String>() +
                "\n";
    }

    // 7. 更新LVGL界面上各个部件的文本
    lv_label_set_text_fmt( ui_LabelLocation, "地点:%s", city.c_str());
    lv_label_set_text_fmt( ui_LabelTemp, "温度:%s度", temp.c_str()); // 原文档有湿度，这里简化了
    lv_label_set_text_fmt( ui_LabelCode, "天气:%s", text.c_str());
    lv_label_set_text_fmt( ui_LabelUpdateTime, "上次更新时间:%s", last_update.c_str());

    // 更新"明天"天气预报的专用标签
    lv_label_set_text_fmt( ui_LabelTomorrowCode, "明天%s,天气%s,温度%s~%s度,降水概率%s",
                            week_weather[(timeinfo.tm_wday+1<=6) ? (timeinfo.tm_wday+1) : (timeinfo.tm_wday+1-7)],
                            text_day.c_str(), low.c_str(), high.c_str(), precip.c_str());

    // 更新未来天气的滚动列表
    lv_roller_set_options( ui_RollerFuture, data.c_str(), LV_ROLLER_MODE_NORMAL );
}

要点：
- JSON解析：deserializeJson() 是ArduinoJson库的核心函数。你需要根据API的实际返回结构，用 doc["key"][index]["subkey"].as<类型>() 的方式一层层取出数据。

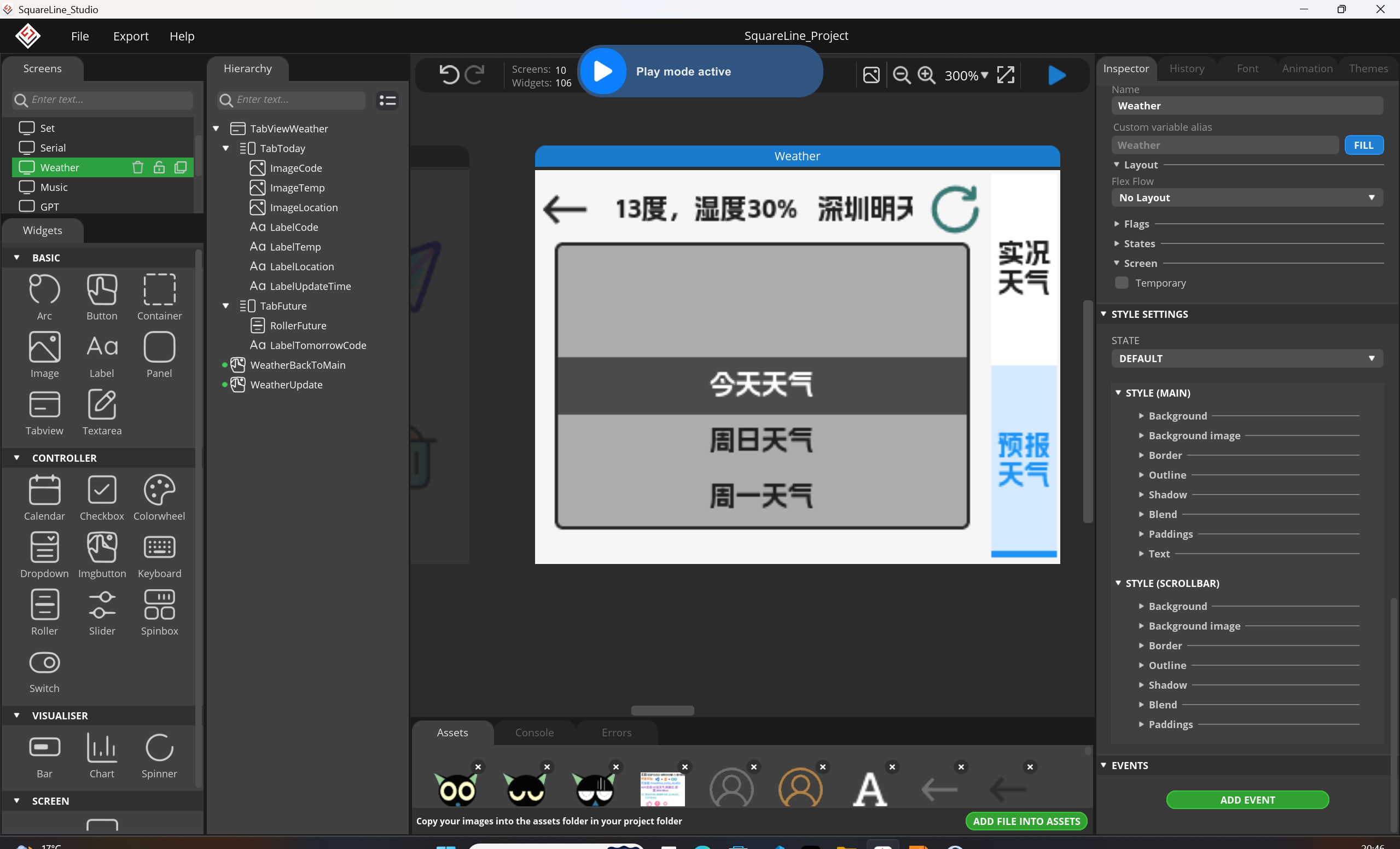

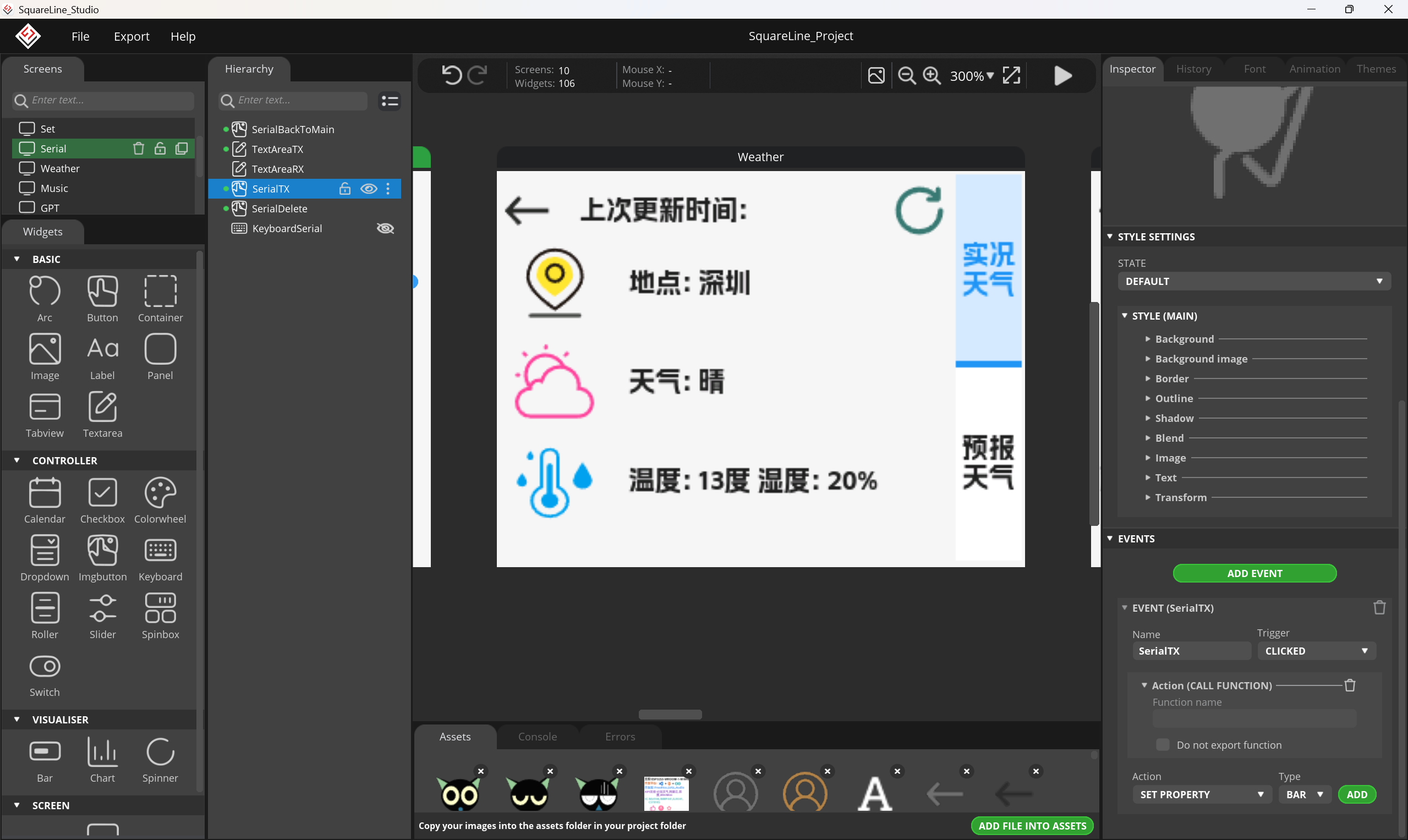

- UI更新：所有 lv_label_set_text_fmt 函数都是在操作你在SquareLine Studio里设计的、名称以 ui_ 开头的UI部件。

3.4 数据更新任务函数 `data_update()`

这个函数会被FreeRTOS任务周期性调用，负责更新时间和天气。

cs 复制代码

c

void data_update()
{
    if(Data.time_flag) // Data.time_flag 应该是一个全局标志，当需要更新时间时置1
    {
        if(getLocalTime(&timeinfo)) // 尝试获取本地时间
        {
            // 更新时间显示
            const char* week[7]={"星期日","星期一","星期二","星期三","星期四","星期五","星期六"};
            lv_label_set_text_fmt(ui_LabelTime1,"%02d:%02d:%02d", timeinfo.tm_hour, timeinfo.tm_min, timeinfo.tm_sec);
            lv_label_set_text_fmt(ui_LabelTime2,"%d/%02d/%02d %s", timeinfo.tm_year+1900, timeinfo.tm_mon+1, timeinfo.tm_mday, week[timeinfo.tm_wday]);

            if(Data.weather_flag) // 如果需要更新天气
            {
                weather_get(); // 调用天气获取函数（这个函数可能耗时）
                // 设置日历部件的高亮日期
                lv_calendar_set_today_date(ui_Calendar, timeinfo.tm_year+1900, timeinfo.tm_mon+1, timeinfo.tm_mday);
                lv_calendar_set_showed_date(ui_Calendar, timeinfo.tm_year+1900, timeinfo.tm_mon+1);
                Data.weather_flag = 0; // 清除天气更新标志
            }
        }
    }
}

要点：这个函数本身不能包含阻塞性的长延时，尤其是不能在里面直接调用 weather_get() 而不采取措施，因为HTTP请求很慢。在实际项目中，通常会用另一个专门的任务去执行 weather_get()，或者在这里使用非阻塞的方式。你文档最后提到的创建 data_task 就是为了解决这个问题。

3.5 创建独立的FreeRTOS任务

教学文档的最后，给出了创建任务的示例：

cs 复制代码

c

xTaskCreatePinnedToCore(data_task, "data_task", 1024*5, NULL, 1, NULL, 0);

你需要实现 data_task 函数，让它在循环中调用 data_update() 并添加合适的延时：

cs 复制代码

c

void data_task(void *pvParameters) {
    while(1) {
        data_update();  // 检查标志并更新UI
        vTaskDelay(1000 / portTICK_PERIOD_MS); // 每秒执行一次
    }
}

这样，时间可以每秒更新一次，而耗时的 weather_get() 只在 Data.weather_flag 被置1时才触发。

4. 总结与保姆级操作步骤

注册并获取密钥：去心知天气网站，注册账号，找到你的API密钥，复制它。
修改代码 ：在你项目的 data.c（或类似文件）中，将 String key = "..." 替换为你自己的密钥。
添加依赖 ：确认 platformio.ini 中包含了 bblanchon/ArduinoJson。
检查UI变量名 ：确保代码中使用的 ui_LabelLocation, ui_LabelTemp 等变量名，与你SquareLine Studio项目中实际定义的部件名称完全一致（包括大小写）。
集成到主程序：
- 在 setup() 函数中调用 time_get() 启动NTP同步。
- 创建并启动 data_task FreeRTOS任务。
- 当WiFi连接成功后（或根据需要），将 Data.time_flag 和 Data.weather_flag 置1，触发时间和天气的首次更新。
编译并烧录，查看效果。

5. 常见问题与调试

时间显示为1970年或错误 ：通常是NTP服务器连接失败或时区设置不对。检查WiFi是否正常，configTime的第一个参数（时区偏移）是否正确。
天气数据不更新：
- 首先确认WiFi已连接。
- 检查API密钥是否有效，账户是否有剩余查询次数。
- 在 weather_get() 中添加串口打印，输出 response 和 response_2 字符串，看API是否返回了错误信息（如 "status_code" 非0）。
- 检查JSON解析路径是否和API返回的结构完全匹配（可以用在线JSON解析器验证）。
LVGL界面卡死 ：如果直接在LVGL刷新任务或高优先级任务中调用 weather_get()，会因网络阻塞导致界面卡顿。务必将其放在一个低优先级的独立任务中执行。
