模具制造HMI:模具加工的精度检测界面

模具被称为"工业之母",其型腔尺寸和表面精度直接复刻到千万件产品上。模具加工的HMI,核心任务是将三坐标测量机(CMM)的检测结果与数控机床的加工指令紧密闭环,实现 "加工即检测、误差即补偿" 的智能制造,将模具交付精度推向极限。

设计要点:用数据"雕刻"模具

  1. 尺寸的实时检测与自动补偿:让机床"学会"修正

    1. 加工中心或电火花机(EDM)上集成在线测头。加工一段后,测头自动对关键尺寸进行测量,数据实时传回HMI。

    2. HMI将实测值与CAD模型的理论值进行比对,计算误差,并自动生成"补偿文件" 。例如,测量发现型腔宽度比理论小了0.008mm,系统会自动修改后续的加工程序,让刀具在精加工时向两侧各多切0.004mm。这个过程可在无人干预下自动完成,实现智能化的精度闭环。

  2. 曲面精度的彩色云图可视化:一眼看清"高地"

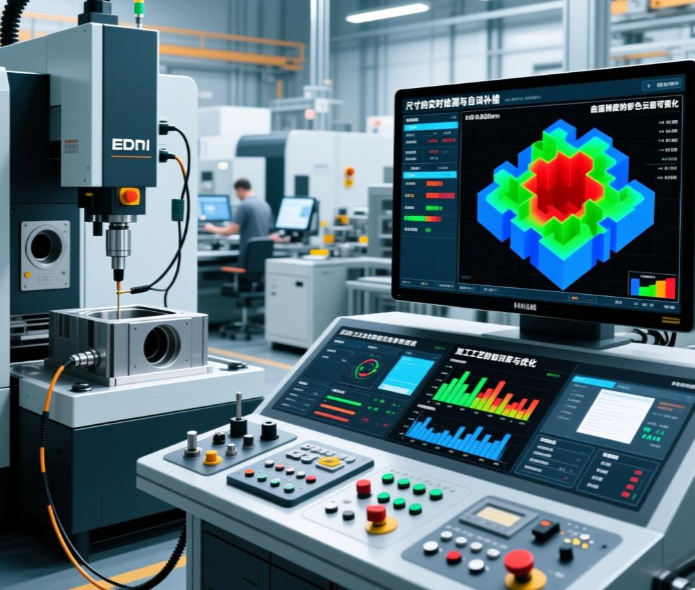

    1. 对于复杂的模具曲面,HMI支持导入CMM的全型面扫描点云数据。系统将点云与CAD模型进行比对,生成一张覆盖在模型上的 "误差彩色云图" 。

    2. 蓝色区域表示实测面低于理论面(欠切),红色区域表示高于理论面(过切),绿色则表示在公差带内。这种可视化让需要手工抛光的师傅能精准定位"高点"(红色区域)进行重点打磨,避免盲目打磨导致尺寸失控,极大提升了抛光效率和最终表面质量。

  3. 加工工艺的知识库与优化:积累"最优实践"

    1. HMI记录每一套模具加工时所使用的刀具、切削参数、加工策略、以及最终的精度结果和加工时间。

    2. 长期积累后,形成一个企业专属的 "模具加工工艺知识库" 。当新员工加工类似材质和结构的模具时,可以从库中调用历史成功案例的全套加工参数作为起点,大幅缩短编程和试模时间,并保证加工质量的稳定性。

应用价值

某精密注塑模具厂应用此检测与补偿一体化系统后,模具的最终交付精度合格率(满足客户图纸所有要求)提升至99.8%。在线补偿减少了因多次拆卸上CMM测量而导致的重复装夹误差,模具总交付周期缩短了20%。清晰的误差云图指导下的精细化抛光,使模具表面达到更高的光洁度,减少了注塑产品的脱模问题,来自客户的关于产品尺寸或外观的投诉率下降了95%。
