matlab调制解调 OFDM OTFS 16qam qpsk ldpc turbo在高斯白噪声

matlab调制解调 OFDM OTFS 16qam qpsk ldpc turbo在高斯白噪声，频率选择性衰落信道下的误比特率性能仿真，matlab代码 OFDM simulink 包括添加保护间隔（cp），信道均衡(ZF MMSE MRC MA LMSEE) 代码每行都有注释，适用于学习，附带仿真说明，完全不用担心看不懂

1. 系统概述

本文分析的代码实现了一个完整的正交时频空间（OTFS）调制系统，包含信道建模、信号调制解调以及多种均衡算法。OTFS是一种新型的无线通信技术，能够在高移动性场景下提供更可靠的通信性能。

2. 核心功能模块

2.1 信道参数生成

系统支持多种标准信道模型（EPA、EVA、ETU），能够生成符合实际无线环境特性的信道参数：

matlab 复制代码

function [chan_coef,delay_taps,Doppler_taps,taps] = Generate_delay_Doppler_channel_parameters(N,M,car_fre,delta_f,T,max_speed)

该函数根据载波频率、子载波间隔和最大移动速度等参数，生成信道的时延抽头、多普勒抽头以及对应的信道系数，采用Jakes谱模型模拟多普勒效应。

2.2 时域信道建模

系统实现了离散时间信道的精确建模：

matlab 复制代码

function [G,gs] = Gen_time_domain_channel(N,M,P,delay_taps,Doppler_taps,chan_coef)

通过构建循环移位矩阵和对角相位旋转矩阵，准确再现了多径信道中的时延和多普勒效应。该实现支持多种保护间隔方案，包括循环前缀（CP）和零填充（ZP）。

2.3 延迟-多普勒域信道矩阵生成

核心的信道变换功能由以下函数实现：

matlab 复制代码

function [H,H_tilda,P] = Gen_DD_and_DT_channel_matrices(N,M,G,Fn)

该函数生成延迟-多普勒（DD）域和延迟-时间（DT）域的信道矩阵，通过行-列交织矩阵实现不同域之间的转换，为后续的信号检测奠定基础。

3. 信号处理流程

3.1 OTFS调制

系统采用标准的OTFS调制框架：

将QAM符号映射到延迟-多普勒网格
通过逆 symplectic有限傅里叶变换（ISFFT）将信号转换到时频域
使用海森堡变换生成时域传输信号

3.2 信道传输

信号经过多径时变信道，考虑了时延扩展和多普勒频移的综合影响。系统支持多种OTFS变体，包括RCP（矩形循环前缀）、RZP（矩形零填充）等。

4. 均衡算法实现

4.1 消息传递算法（MPA）检测器

系统实现了低复杂度的迭代MPA检测器：

matlab 复制代码

function [est_bits,ite,x_est] = MPA_detector(N,M,M_mod,no,data_grid,y,H,n_ite)

该检测器利用信道矩阵的稀疏特性，通过因子图和消息传递机制实现接近最优的检测性能。算法包含均值-方差计算、软信息更新和收敛判断等关键步骤，并采用阻尼因子提高算法稳定性。

4.2 线性均衡器

系统提供ZF和MMSE两种线性均衡方案：

ZF均衡器：通过信道矩阵的伪逆消除干扰
MMSE均衡器：在噪声抑制和干扰消除之间取得平衡

MMSE均衡器在系统矩阵求逆时考虑了噪声方差，在高信噪比条件下性能接近ZF，在低信噪比时具有更好的鲁棒性。

5. 性能评估与可视化

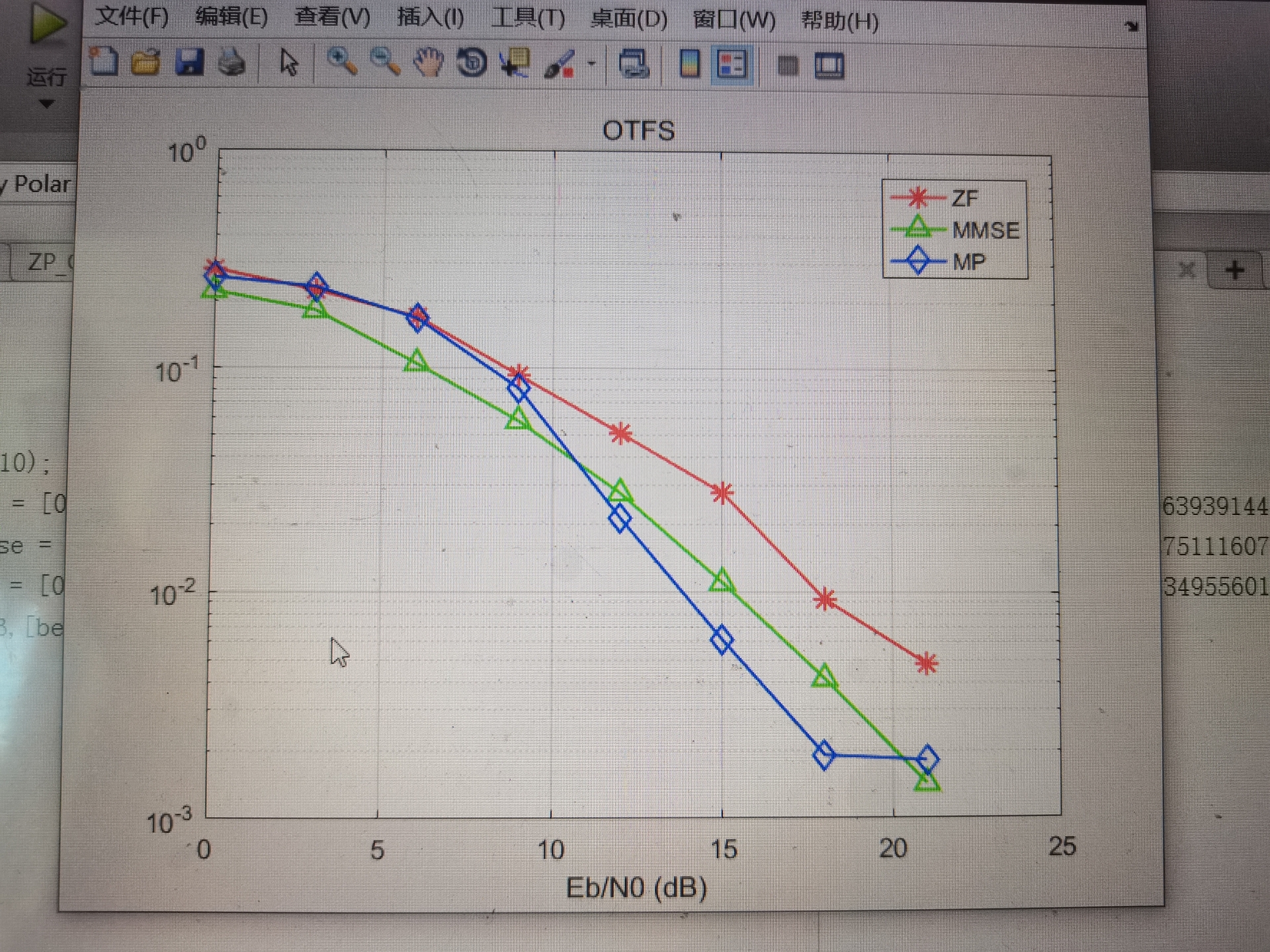

代码包含完整的性能评估框架，能够计算不同信噪比下的误比特率（BER），并通过图形化界面展示ZF、MMSE和MPA三种算法的性能对比。仿真支持提前终止条件，当达到足够的统计显著性或极低误码率时自动停止。

6. 技术特点

模块化设计：各功能模块独立封装，便于维护和扩展
标准化兼容：信道模型符合3GPP标准，适用于实际系统评估
算法多样性：提供从简单线性检测到高级迭代检测的多种方案
性能优化：采用收敛加速技术和计算复杂度优化
可配置性：支持灵活的参数配置和不同的OTFS变体

该代码实现为OTFS技术的研究和性能评估提供了完整的仿真平台，特别适用于高移动性场景下的通信系统设计和算法验证。
