光储直流微电网下垂控制母线电压分层控制探秘

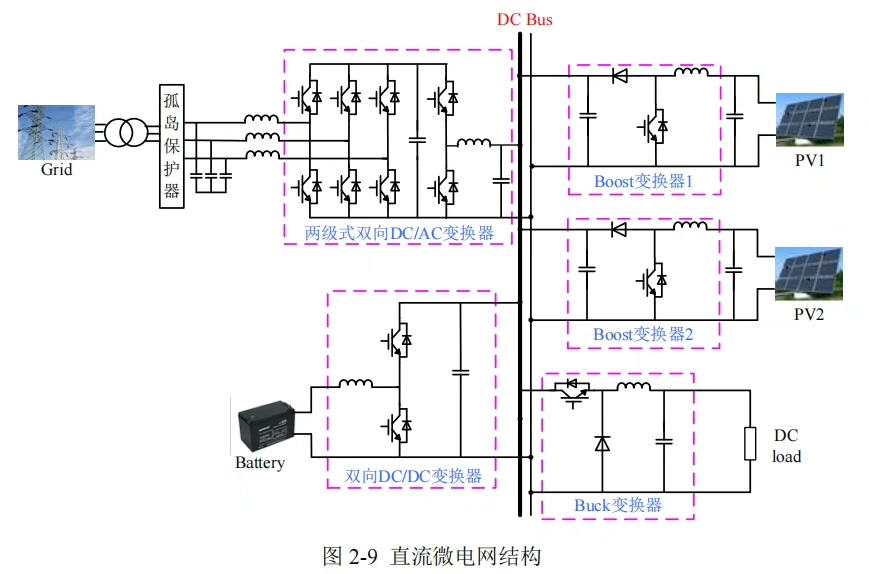

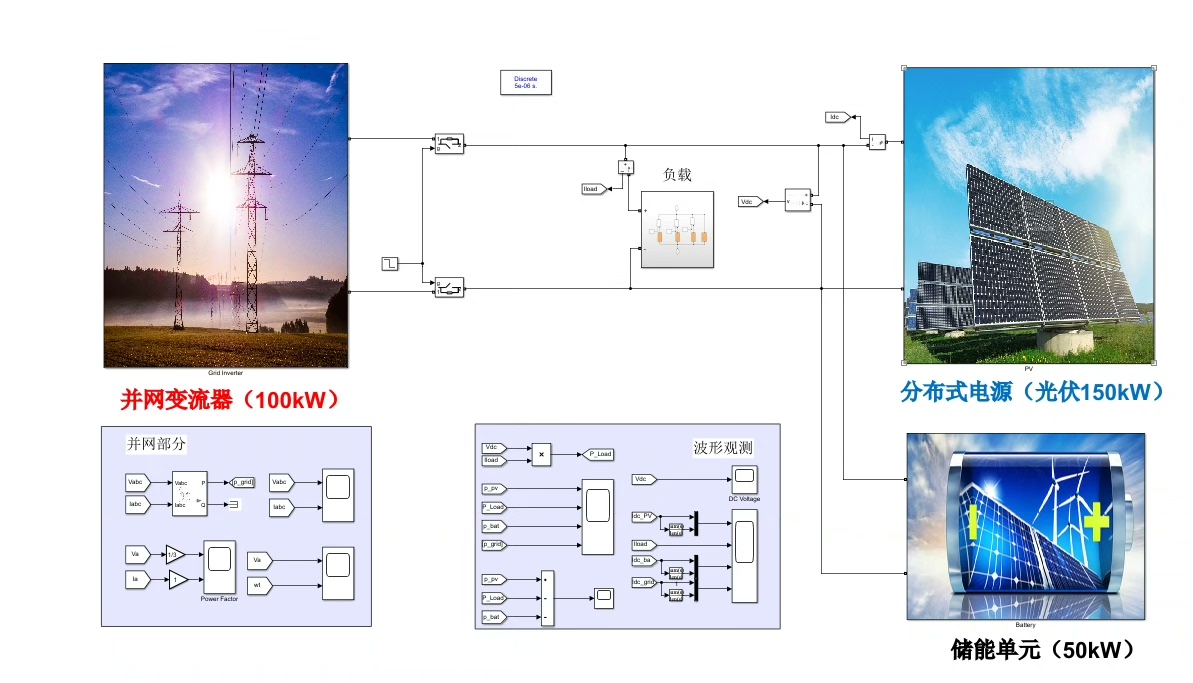

光储直流微电网下垂控制母线电压分层控制（含光伏储能电网负载） [1]分布式电源（光伏）：150kW，MPPT运行模式 [2]储能：50kW，平衡系统功率，采用下垂控制。并网运行时，储能装置作为负载运行（可充电）；孤岛运行时，储能装置作为电源运行 [3]并网变换器：100kW，系统能量可双向流动，采用下垂控制维持母线电压稳定。 [右][右] 逆变器和储能变流器根据负载情况自动实现下垂模式和恒压模式切换模式2：710V~700V 模式3：700V~690V 模式4：690V~680V 含参考文县！

在当今能源转型的大背景下，光储直流微电网因其高效、灵活等特性，成为了研究与应用的热点。今天咱们就来深入聊聊光储直流微电网中的下垂控制母线电压分层控制，这里面涉及到光伏、储能、电网和负载等多个关键角色。

分布式电源 - 光伏

分布式电源中的光伏，容量为 150kW，运行在 MPPT（最大功率点跟踪）模式。MPPT 的意义非凡，它能让光伏板始终在最大功率点附近工作，最大限度地将太阳能转化为电能。简单用代码示意一下 MPPT 的核心逻辑（以常用的扰动观察法为例）：

python 复制代码

# 假设初始电压和功率
V = 0
P = 0
# 电压扰动步长
dV = 0.1
while True:
    new_V = V + dV
    new_P = calculate_power(new_V)  # 假设这个函数能根据电压计算功率
    if new_P > P:
        V = new_V
        P = new_P
        dV = dV  # 继续同方向扰动
    else:
        dV = -dV  # 改变扰动方向

上述代码中，通过不断扰动光伏板输出电压，并比较功率大小，从而使光伏板能稳定工作在最大功率点。

储能系统

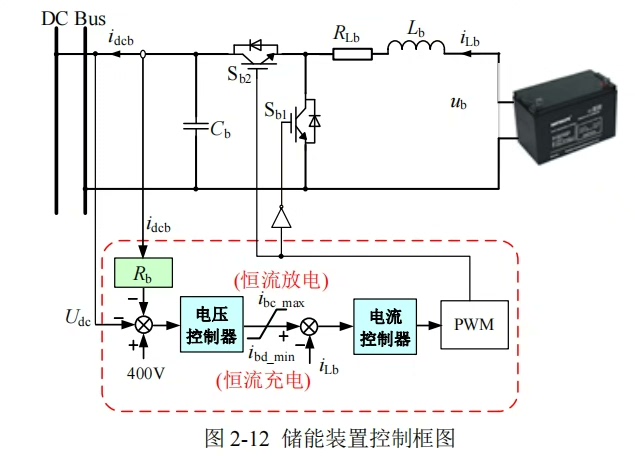

储能部分容量是 50kW，它肩负着平衡系统功率的重任，采用下垂控制。在并网运行时，储能装置就像个乖巧的负载，可以充电存储多余电能；而在孤岛运行时，它立马摇身一变成为可靠的电源，为系统供电。

下垂控制的原理简单说就是，根据母线电压的变化来调节储能装置的输出功率。假设下垂控制的关系为： $P = k(V*{ref} - V)$ ，其中 $P$ 是储能输出功率， $k$ 是下垂系数， $V*{ref}$ 是参考电压， $V$ 是实时母线电压。用代码表示如下：

python 复制代码

# 定义下垂系数和参考电压
k = 0.5
V_ref = 700
# 实时母线电压
V = 695
P = k * (V_ref - V)
print("储能输出功率:", P, "kW")

这段代码根据设定的下垂系数和实时母线电压，计算出储能应输出的功率。

并网变换器

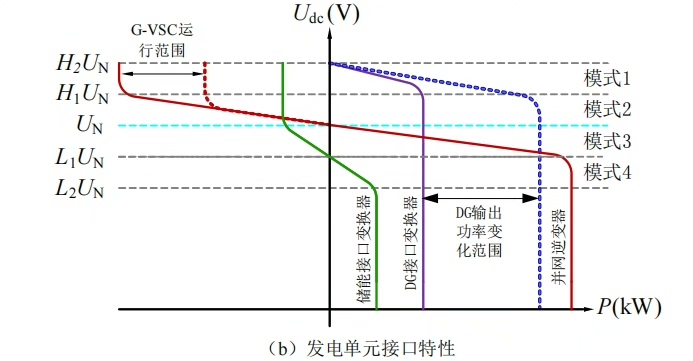

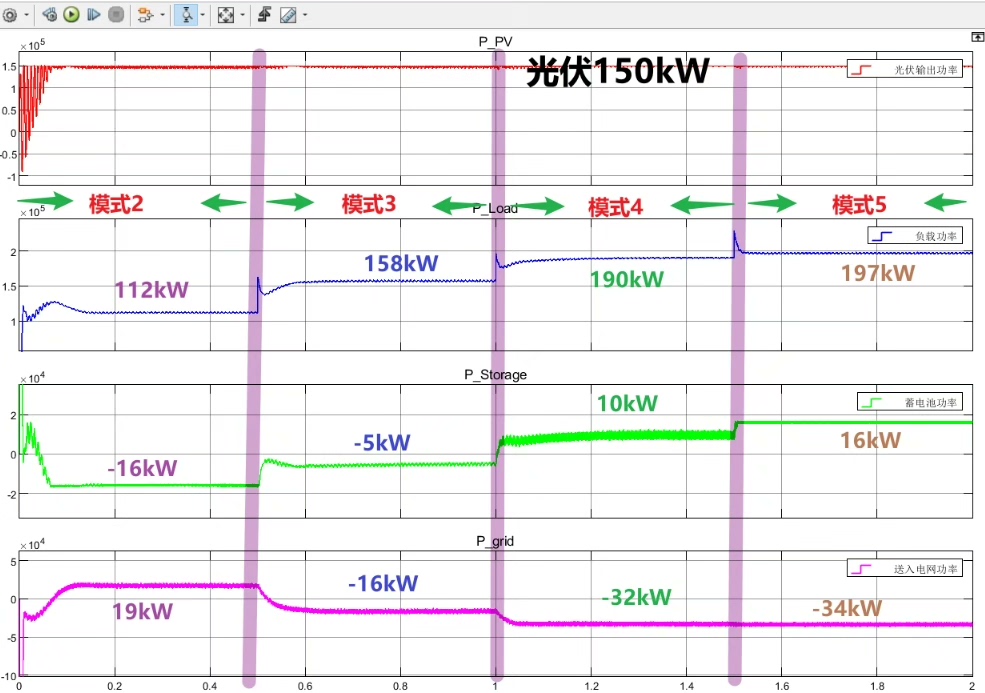

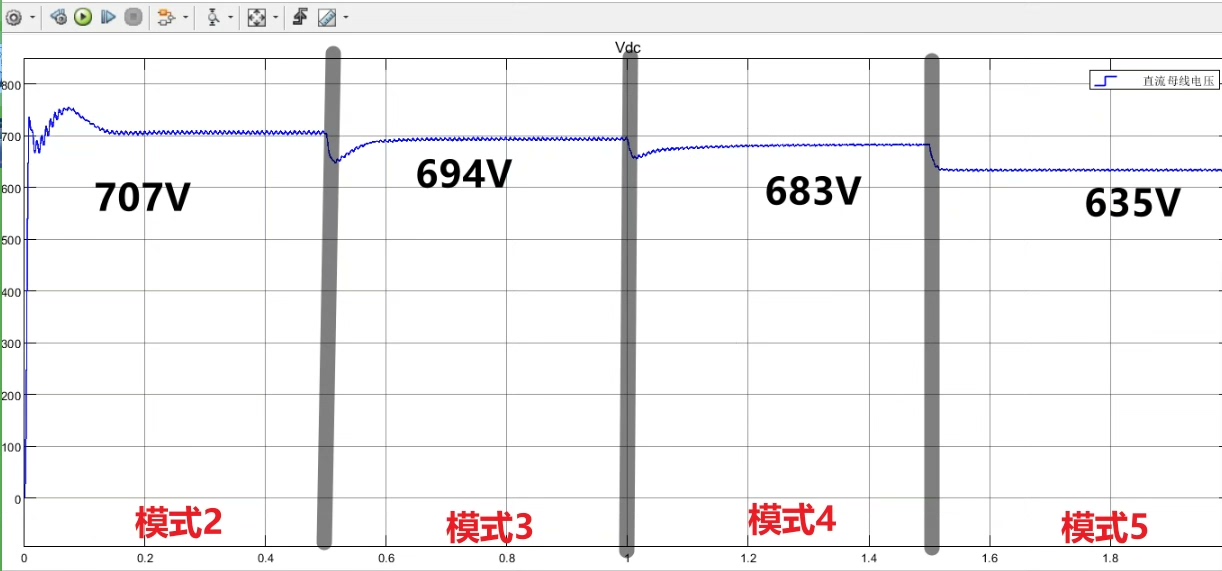

并网变换器容量为 100kW，它使得系统能量能够双向流动，并且同样采用下垂控制来维持母线电压稳定。在实际运行中，逆变器和储能变流器会根据负载情况自动在下垂模式和恒压模式间切换。这里存在几种不同的电压模式：

模式 2：710V - 700V
模式 3：700V - 700V
模式 4：690V - 680V

不同模式下，变换器的控制策略可能会有所不同，比如在不同电压区间，下垂系数 $k$ 可能会动态调整。假设在模式 2 下，下垂系数为 $k*2 = 0.4$ ，模式 3 下，下垂系数为 $k*3 = 0.6$ ，代码示例如下：

python 复制代码

# 假设实时母线电压
V = 698
if 700 <= V <= 710:
    k = 0.4
elif 690 <= V < 700:
    k = 0.6
else:
    k = 0.5  # 默认值
P = k * (700 - V)
print("并网变换器输出功率:", P, "kW")

这样就能根据不同电压模式灵活调整变换器的输出功率。

总结与展望

光储直流微电网下垂控制母线电压分层控制是一个复杂而精妙的系统。光伏通过 MPPT 高效发电，储能利用下垂控制平衡功率，并网变换器维持母线电压稳定，它们相互协作，确保微电网稳定、高效运行。未来，随着技术的不断发展，相信光储直流微电网在能源领域将发挥更加重要的作用。

参考文献

此处可根据实际研究情况添加相关参考文献，如相关学术论文、行业报告等

希望通过这篇博文，能让大家对光储直流微电网下垂控制母线电压分层控制有更清晰的认识。欢迎各位同行一起交流探讨！
