基于MATLAB/Simulink的LCL三相并网逆变器仿真探索

LCL_Three_Phase_inverter：基于MATLAB/Simulink的LCL三相并网逆变器仿真模型，交流电流内环才用PR（比例谐振）控制，PWM波采用SVPWM控制，附带对应的参考文献。仿真条件：MATLAB/Simulink R2015b，前如需转成低版本格式请提前告知，谢谢。

在电力电子领域，LCL三相并网逆变器因其出色的滤波性能，在分布式发电系统中得到广泛应用。今天咱就唠唠基于MATLAB/Simulink搭建的LCL三相并网逆变器仿真模型那些事儿。

控制策略之PR与SVPWM

PR控制（比例谐振控制）

交流电流内环咱采用PR控制。为啥选它呢？传统PI控制在跟踪交流信号时会存在稳态误差，而PR控制能在指定频率下提供无穷大增益，实现对交流信号的无静差跟踪。

在MATLAB里，简单示意下PR控制器代码（以单环为例）：

matlab 复制代码

% 定义PR控制器参数
kp = 0.5; % 比例系数
kr = 100; % 谐振系数
w0 = 2*pi*50; % 谐振频率，50Hz
s = tf('s');
PR = kp + kr*s/(s^2 + w0*s + w0^2);

这段代码就搭建了一个简单的PR控制器，kp是比例增益，kr是谐振增益，w0设定了谐振频率。s是拉普拉斯算子，通过传递函数的形式构建了PR控制器。在实际应用中，交流电流信号输入到这个PR控制器，它能根据设定的参数对电流进行调节，让输出尽量跟踪目标值，减少稳态误差。

SVPWM控制（空间矢量脉宽调制）

PWM波采用SVPWM控制。它相比传统的正弦脉宽调制（SPWM），直流电压利用率更高，谐波含量更低。

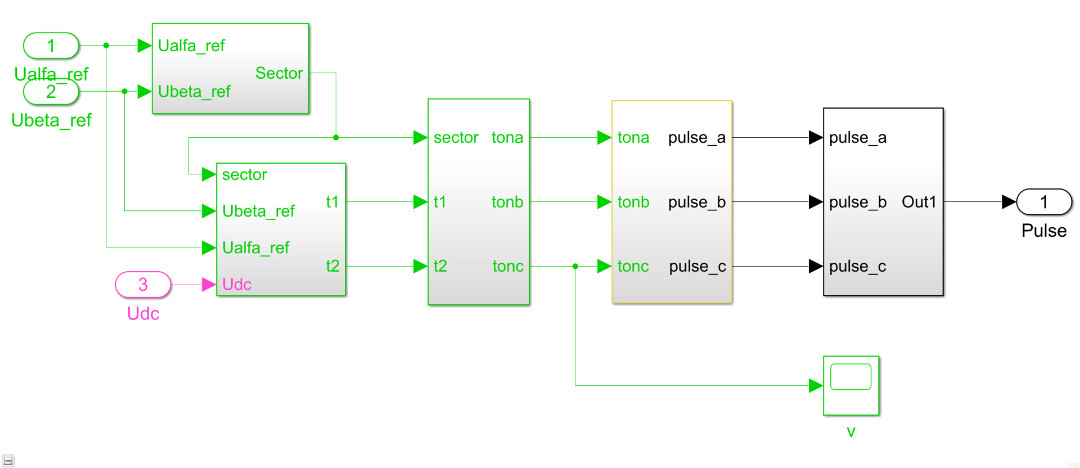

SVPWM控制核心思想大概就是把逆变器的8种开关状态映射到一个六边形的空间矢量图中，通过合理分配不同矢量的作用时间来合成期望的输出电压矢量。

代码上简单示意下（简化版，不涉及完整的三相输出）：

matlab 复制代码

% 假设已知参考电压矢量Vref
% 计算扇区
alpha = atan2(Vref.imag, Vref.real);
sector = floor(alpha/(pi/3)) + 1;
% 计算矢量作用时间
% 这里省略具体复杂计算，仅示意
T1 = 0.1; % 假设的矢量1作用时间
T2 = 0.2; % 假设的矢量2作用时间
T0 = 1 - T1 - T2; % 零矢量作用时间

这里通过计算参考电压矢量的角度确定所在扇区，然后根据扇区计算不同基本矢量的作用时间，通过这些时间的分配来生成SVPWM波。实际代码要复杂得多，还得考虑三相输出、开关频率等诸多因素。

仿真模型搭建与条件

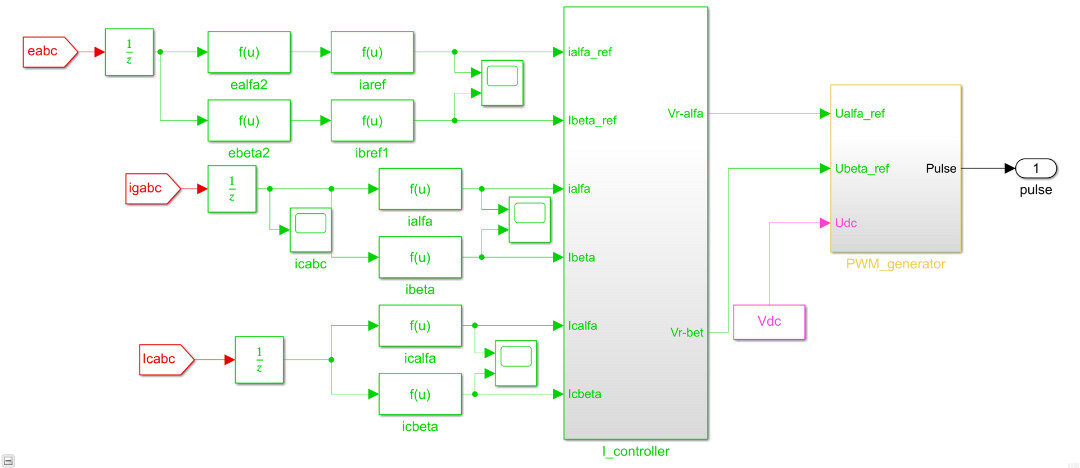

整个仿真模型基于MATLAB/Simulink R2015b搭建。要是有需要转成低版本格式，记得提前招呼一声哈。在这个模型里，通过构建LCL滤波器模块、三相逆变器模块、电流内环PR控制模块以及SVPWM波生成模块等，相互连接构成完整的LCL三相并网逆变器仿真系统。

参考文献

1\] 《电力电子技术》王兆安、刘进军主编，这本书对逆变器原理、控制策略等基础知识有详细讲解，搭建模型的很多理论依据都能在这找到。 \[2\] 相关IEEE期刊论文，具体可搜索关于LCL三相并网逆变器控制策略的最新研究成果，其中不乏对PR控制和SVPWM控制深入分析的内容，能为模型优化提供思路。 通过这样的仿真模型和控制策略，咱就能更好地研究LCL三相并网逆变器在不同工况下的性能，为实际工程应用提供有力的参考。
