AWS之Gitlab增量架构（c/c++项目）

前置：需完成AWS之Gitlab增量配置

https://mp.csdn.net/mp_blog/creation/success/158067495

当你使用 CMake 构建系统 + 自建 SonarQube ，这是嵌入式/ C++ 项目的典型组合。下面我将为你量身定制一套 基于 AWS CodePipeline + CodeBuild 的 CI/CD 架构，实现：

• ✅ 单流水线（Single Pipeline）
• ✅ 并行执行：编译、单元测试、Cppcheck、SonarQube 扫描
• ✅ 安全访问内网 SonarQube（通过 VPC）
• ✅ 与 GitLab MR 深度集成（失败阻止合并）

---

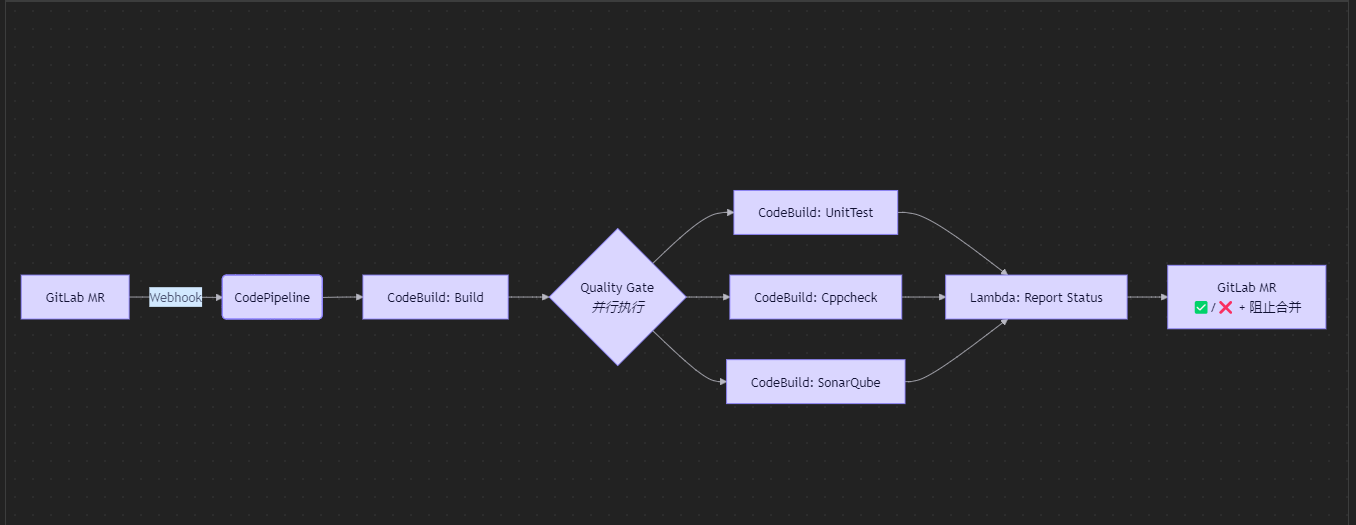

🧩 一、整体架构图

🔑 关键设计：

• 所有 CodeBuild 项目运行在 VPC 内，可访问自建 SonarQube
• 编译产物通过 Pipeline Artifacts 共享
• 使用 CMake 标准构建流程

---

🛠 二、前置条件

1. 网络准备

• 自建 SonarQube 部署在 公司内网或 AWS VPC 内
• CodeBuild 需配置 VPC + 子网 + 安全组 ，允许访问 SonarQube 的 9000 端口

2. 凭证准备

• GitLab Token（read_repository）
• SonarQube Token（用于扫描）
• 存入 AWS Secrets Manager

---

📁 三、项目目录结构（推荐）

your-project/
├── CMakeLists.txt
├── src/
│   └── *.cpp
├── tests/
│   └── test_main.cpp
├── buildspec/
│   ├── buildspec-build.yml
│   ├── buildspec-test.yml
│   ├── buildspec-cppcheck.yml
│   └── buildspec-sonar.yml
└── sonar-project.properties   # SonarQube 配置

---

📝 四、Buildspec 文件详解

1. buildspec-build.yml ------ CMake 编译

version: 0.2

phases:
  install:
    runtime-versions:
      python: 3.9
    commands:
      - yum install -y gcc gcc-c++ make cmake

  pre_build:
    commands:
      - mkdir build && cd build

  build:
    commands:
      - cmake .. -DCMAKE_BUILD_TYPE=Release
      - make -j$(nproc)

artifacts:
  files:
    - 'build/**/*'
  base-directory: 'build'
  name: compiled-artifacts-$(date +%Y-%m-%d)

---

2. buildspec-test.yml ------ 单元测试（假设用 Google Test）

version: 0.2

phases:
  install:
    commands:
      - yum install -y gcc-c++ make cmake
      - # 假设测试框架已编译在 artifacts 中

  pre_build:
    commands:
      - ls -R  # 查看输入 artifacts

  build:
    commands:
      - cd build
      - ./tests/my_tests --gtest_output=xml:test-results.xml

reports:
  test-results:
    files:
      - 'build/test-results.xml'
    file-format: JUNITXML

💡 CodeBuild 原生支持 JUnit XML 报告，可在控制台查看测试结果。

---

3. buildspec-cppcheck.yml ------ 静态分析

version: 0.2

phases:
  install:
    commands:
      - yum install -y cppcheck

  build:
    commands:
      - cppcheck src/ --enable=all --suppress=missingIncludeSystem --error-exitcode=1 -i build/

# 不输出 artifacts，只关心 exit code

---

4. buildspec-sonar.yml ------ 自建 SonarQube 扫描

version: 0.2

env:
  secrets-manager:
    SONAR_TOKEN: "sonar-token-myproject"  # ← 从 Secrets Manager 注入

phases:
  install:
    commands:
      - yum install -y wget unzip
      - wget https://binaries.sonarsource.com/Distribution/sonar-scanner-cli/sonar-scanner-cli-5.0.1.3006-linux.zip
      - unzip sonar-scanner-cli-*.zip

  build:
    commands:
      - ./sonar-scanner-*/bin/sonar-scanner \
          -Dsonar.host.url=https://sonar.internal.yourcompany.com \
          -Dsonar.login=$SONAR_TOKEN \
          -Dsonar.projectKey=my-embedded-app \
          -Dsonar.sources=src \
          -Dsonar.cfamily.build-wrapper-output=bw-output \
          -Dsonar.cfamily.threads=$(nproc)

# 注意：C/C++ 项目需配合 build-wrapper，见下文

⚠️ C/C++ 项目必须使用 build-wrapper ！

修改 buildspec-build.yml 的 build 阶段：

- yum install -y wget
- wget https://sonar.internal.yourcompany.com/static/cpp/build-wrapper-linux-x86.zip
- unzip build-wrapper-linux-x86.zip
- ./build-wrapper-linux-x86/build-wrapper-linux-x86-64 --out-dir bw-output make -j$(nproc)

并将 bw-output/ 也加入 artifacts。

---

🌐 五、CodeBuild VPC 配置（访问自建 SonarQube）

在 CloudFormation 中为每个 CodeBuild Project 添加：

Environment:
  Type: LINUX_CONTAINER
  Image: aws/codebuild/amazonlinux2-x86_64-standard:5.0
  ComputeType: BUILD_GENERAL1_SMALL
VpcConfig:
  VpcId: !Ref YourVPC
  Subnets:
    - !Ref PrivateSubnet1
    - !Ref PrivateSubnet2
  SecurityGroupIds:
    - !Ref CodeBuildSG  # 允许出站到 SonarQube:9000

🔒 安全组规则示例：

• Outbound: Allow TCP 9000 to SonarQube Server IP

---

🎯 六、CodePipeline 并行 Stage 配置（CloudFormation 片段）

Stages:
  - Name: Source
    Actions:
      - Name: GitLabSource
        ActionTypeId:
          Category: Source
          Owner: ThirdParty
          Provider: GitLab
          Version: '1'
        Configuration:
          ConnectionArn: !GetAtt GitLabConnection.ConnectionArn
          FullRepositoryId: your-group/your-project
          BranchName: main
        OutputArtifacts:
          - Name: SourceArtifact

  - Name: Build
    Actions:
      - Name: CMakeBuild
        ActionTypeId: { Category: Build, Owner: AWS, Provider: CodeBuild, Version: '1' }
        InputArtifacts:
          - Name: SourceArtifact
        OutputArtifacts:
          - Name: BuildArtifact
        Configuration:
          ProjectName: !Ref BuildProject

  - Name: QualityGate
    Actions:
      - Name: UnitTest
        RunOrder: 1
        ActionTypeId: { Category: Build, Owner: AWS, Provider: CodeBuild, Version: '1' }
        InputArtifacts:
          - Name: BuildArtifact
        Configuration:
          ProjectName: !Ref TestProject

      - Name: Cppcheck
        RunOrder: 1
        ActionTypeId: { Category: Build, Owner: AWS, Provider: CodeBuild, Version: '1' }
        InputArtifacts:
          - Name: SourceArtifact   # 静态分析只需源码
        Configuration:
          ProjectName: !Ref CppcheckProject

      - Name: SonarQube
        RunOrder: 1
        ActionTypeId: { Category: Build, Owner: AWS, Provider: CodeBuild, Version: '1' }
        InputArtifacts:
          - Name: BuildArtifact    # 需要 bw-output
        Configuration:
          ProjectName: !Ref SonarProject

---

🔔 七、GitLab MR 状态反馈（Lambda + EventBridge）

复用前文提到的 Lambda 方案，但注意：

• 所有 4 个 CodeBuild 项目都触发 EventBridge
• Lambda 需判断是否 所有质量门禁都成功 才上报 ✅
• 或者：任一失败即上报 ❌

💡 简化方案：让 CodePipeline 整体状态作为 MR 状态（通过监听 Pipeline 状态变更而非单个 Build）。

---

✅ 八、最终效果

当开发者发起 MR：

1. 自动触发 CodePipeline
2. 并行执行 4 项检查（总时间 ≈ 最慢任务，非累加）
3. 若 任一失败 ：
   • GitLab MR 页面显示 ❌ aws-codebuild failed
   • "Merge" 按钮禁用
   • 点击可跳转到对应 CodeBuild 日志（如 Cppcheck 报错详情）
4. 全部成功 → ✅ 允许合并

---

📦 九、成本优化建议

优化点	说明
使用缓存	cache: paths: ['/root/.ccache'] 加速 C++ 编译
选择合适实例	BUILD_GENERAL1_SMALL 足够多数嵌入式项目
失败快速退出	编译失败 → 后续阶段不执行（CodePipeline 默认行为）

---

🎁 附：你需要准备的清单

• 自建 SonarQube URL 和 Token
• GitLab Personal Access Token（read_repository）
• VPC / 子网 / 安全组（允许 CodeBuild 访问 SonarQube）
• sonar-project.properties 文件（可选，也可用 CLI 参数）
• CMake 项目支持 out-of-source build（标准做法）
