Opencv---霍夫直线变换（HoughLines）

一、霍夫直线变换的背景与思想

霍夫直线变换（Hough Line Transform）是1962年由Paul Hough提出的经典特征检测算法，核心解决图像中直线的鲁棒检测问题------即使直线存在断裂、噪声干扰、部分遮挡，也能有效识别。

在计算机视觉中，直接在"图像空间"（像素坐标(x,y)）检测直线的难度极高：一条直线由无数像素点组成，且噪声、遮挡会导致像素点不连续。霍夫变换的核心巧思是空间映射 ：将图像空间中"找直线"的问题，转换为参数空间中"找峰值"的问题，通过"投票"机制定位直线。

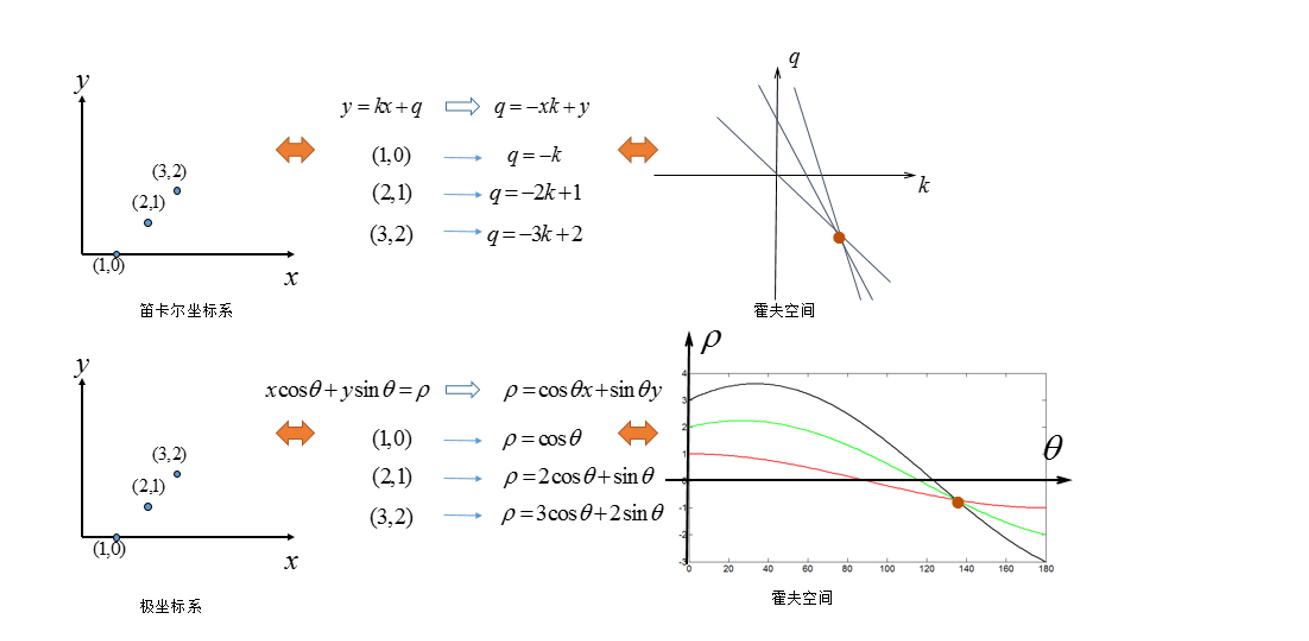

1.1 图像空间与参数空间的映射逻辑

（1）笛卡尔坐标系的局限性

在二维图像空间中，直线的笛卡尔方程为： y = k x + b y = kx + b y=kx+b，其中 k k k是斜率， b b b是截距。

但该表示存在致命缺陷：垂直直线的斜率 k → ∞ k→∞ k→∞，无法用有限数值表示，导致参数空间无法覆盖所有直线。

（2）极坐标表示（核心改进）

为解决垂直直线的表示问题，霍夫变换采用极坐标（ρ, θ） 描述直线：
ρ = x cos ⁡ θ + y sin ⁡ θ \rho = x\cos\theta + y\sin\theta ρ=xcosθ+ysinθ

ρ \rho ρ：原点到直线的垂直距离 （单位：像素），取值范围为 [ − D , D ] [-D, D] [−D,D]， D D D是图像对角线长度；
θ \theta θ：垂线与x轴正方向的夹角（单位：弧度），取值范围为 [ 0 , π ) [0, π) [0,π)（覆盖所有方向的直线）。

此时，图像空间中一个点 ( x 0 , y 0 ) (x_0,y_0) (x0,y0) 对应参数空间中一条正弦曲线 ：
ρ = x 0 cos ⁡ θ + y 0 sin ⁡ θ \rho = x_0\cos\theta + y_0\sin\theta ρ=x0cosθ+y0sinθ

而图像空间中一条直线上的所有点 ，在参数空间中对应的正弦曲线会交于同一点 ( ρ 0 , θ 0 ) (\rho_0, \theta_0) (ρ0,θ0) ------这是霍夫变换的核心数学基础。

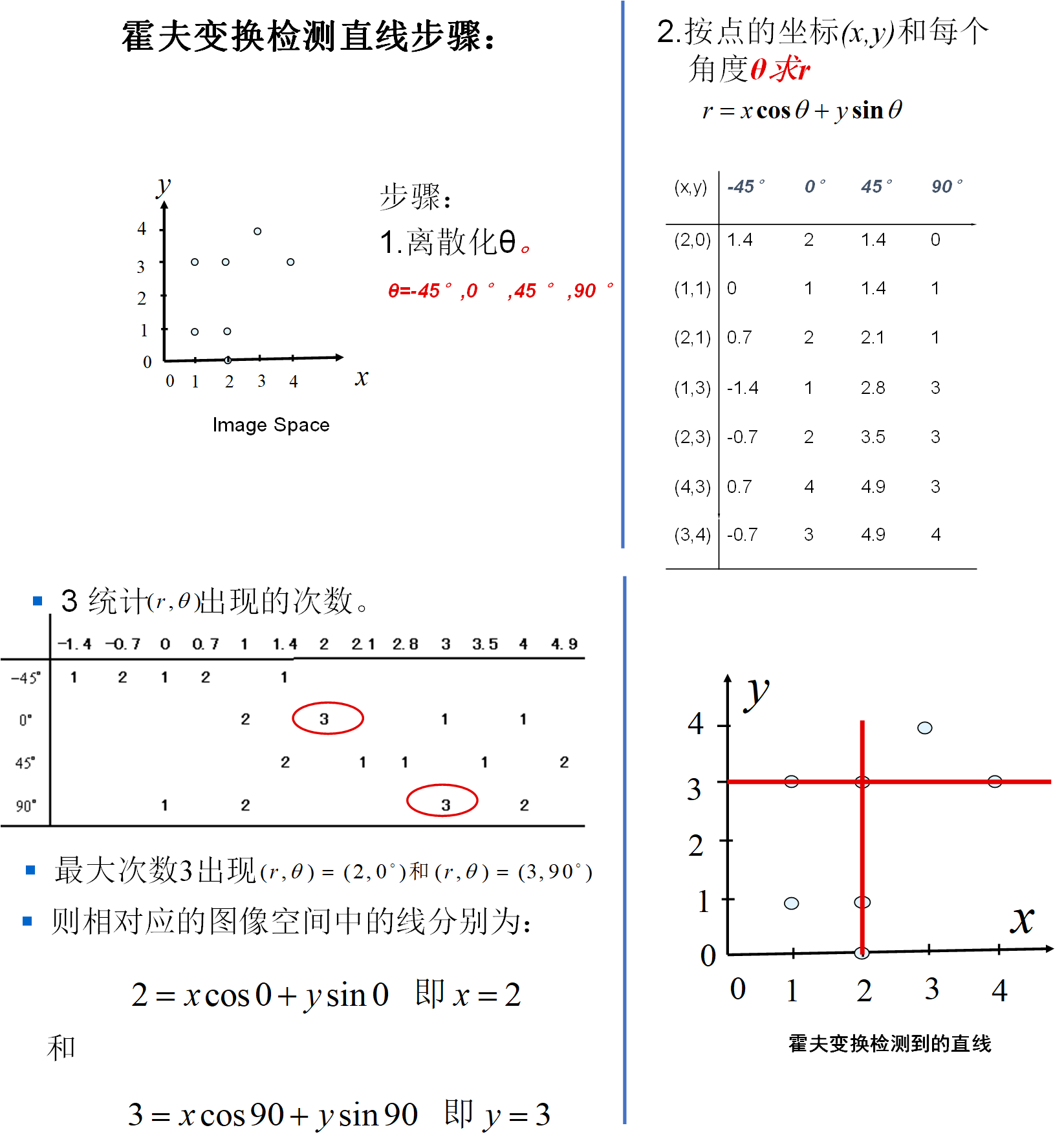

1.2 累加器（Accumulator）：投票机制的载体

霍夫变换通过"累加器"实现"投票"，核心流程如下：

参数空间网格化（离散化） ：将 ( ρ , θ ) (\rho, \theta) (ρ,θ)参数空间划分为若干网格（每个网格对应一个"候选直线"）；
边缘点投票 ：对图像中每个边缘点 ( x , y ) (x,y) (x,y)，遍历所有可能的 θ \theta θ，计算对应的 ρ \rho ρ，并为该 ( ρ , θ ) (\rho, \theta) (ρ,θ)网格的累加器计数+1；
峰值检测 ：累加器中数值（票数）超过阈值的网格，对应图像空间中真实存在的直线。

二、标准霍夫变换（HoughLines）的完整流程

OpenCV中HoughLines实现的是标准霍夫变换，完整流程可分为5步：

步骤1：图像预处理（核心前置操作）

霍夫变换对噪声敏感，且仅对边缘点有效，因此必须先做预处理：

灰度化：将彩色图像转为单通道灰度图（减少计算量，消除颜色干扰）；
去噪：用高斯模糊（GaussianBlur）或均值模糊（blur）过滤高频噪声；
边缘检测：用Canny算子提取图像边缘（仅保留直线的轮廓点，大幅减少参与投票的点数量）。

步骤2：参数空间初始化

确定 ρ \rho ρ的步长（通常设为1像素）、 θ \theta θ的步长（通常设为 π / 180 π/180 π/180弧度，即1°）；
根据图像尺寸计算 ρ \rho ρ的范围（如640×480图像的对角线长度≈800，故 ρ ∈ [ − 800 , 800 ] \rho∈[-800,800] ρ∈[−800,800]）；
创建二维累加器数组，维度为 ( ρ网格数 × θ网格数 ) (\text{ρ网格数} × \text{θ网格数}) (ρ网格数×θ网格数)，初始值为0。

步骤3：边缘点投票

遍历所有边缘点 ( x , y ) (x,y) (x,y)：

遍历 θ ∈ [ 0 , π ) \theta∈[0, π) θ∈[0,π)（按步长采样，如1°步长则遍历180次）；
计算对应 ρ = x cos ⁡ θ + y sin ⁡ θ \rho = x\cos\theta + y\sin\theta ρ=xcosθ+ysinθ，并四舍五入到最近的ρ网格；
累加器[ ρ 网格 \rho_{网格} ρ网格, θ 网格 \theta_{网格} θ网格] += 1。

步骤4：峰值检测

遍历累加器数组，筛选出计数≥阈值的网格（阈值越高，检测的直线越"明显"，但易漏检弱直线）。

步骤5：参数转换

将峰值对应的 ( ρ , θ ) (\rho, \theta) (ρ,θ)转换为图像空间的直线端点（需手动计算，这是标准霍夫变换的缺点）。

三、概率霍夫变换（HoughLinesP）：工程化改进

标准霍夫变换需遍历所有边缘点和所有 θ \theta θ，计算量极大（时间复杂度 O ( N × M ) O(N×M) O(N×M)， N N N为边缘点数， M M M为θ采样数）。为解决效率问题，OpenCV实现了概率霍夫变换（Probabilistic Hough Transform） ，即HoughLinesP，核心改进如下：

3.1 核心优化点

随机采样：不遍历所有边缘点，而是随机选取部分点参与投票（采样率可动态调整），大幅减少计算量；
检测线段而非直线 ：直接输出直线的两个端点 ( x 1 , y 1 , x 2 , y 2 ) (x1,y1,x2,y2) (x1,y1,x2,y2)，无需手动转换参数；
线段过滤与合并 ：通过minLineLength（最小线段长度）过滤短噪声线段，通过maxLineGap（最大像素间隙）合并同一直线上的断裂线段。

3.2 HoughLinesP的优势

时间复杂度降至 O ( P × M ) O(P×M) O(P×M)（ P < < N P<<N P<<N），效率提升10~100倍；
输出结果更贴近工程需求（直接得到线段端点，可直接绘制或计算长度/角度）；
可通过参数灵活控制检测精度与召回率。

四、OpenCV C++ API参数详解

4.1 标准霍夫变换：HoughLines

cpp 复制代码

void HoughLines(
    InputArray image,        // 输入图像：8位单通道二值图（边缘检测结果）
    OutputArray lines,       // 输出直线：vector<Vec2f>，每个元素是(ρ, θ)，ρ单位像素，θ单位弧度
    double rho,              // ρ的步长（通常设为1）
    double theta,            // θ的步长（通常设为CV_PI/180，即1°）
    int threshold,           // 累加器阈值：只有票数≥阈值的直线才会被检测
    double srn = 0,          // 多尺度霍夫变换参数：对于多尺度，rho = rho/srn（默认0，单尺度）
    double stn = 0,          // 多尺度霍夫变换参数：theta = theta/stn（默认0，单尺度）
    double min_theta = 0,    // θ的最小值（默认0）
    double max_theta = CV_PI // θ的最大值（默认π）
);

4.2 概率霍夫变换：HoughLinesP（工程首选）

cpp 复制代码

void HoughLinesP(
    InputArray image,        // 输入图像：8位单通道二值图（边缘检测结果）
    OutputArray lines,       // 输出直线：vector<Vec4i>，每个元素是(x1,y1,x2,y2)（线段端点）
    double rho,              // ρ的步长（通常设为1）
    double theta,            // θ的步长（通常设为CV_PI/180）
    int threshold,           // 累加器阈值（核心调优参数）
    double minLineLength = 0,// 最小线段长度：小于该值的线段会被过滤（单位：像素）
    double maxLineGap = 0    // 最大像素间隙：同一直线上的断裂线段，间隙≤该值则合并（单位：像素）
);

4.3 关键参数调优策略（核心知识点）

参数	物理意义	调优原则
threshold	累加器最小投票数	太小：检测大量假直线；太大：漏检弱直线（建议先设50，再根据结果调整）
minLineLength	最小线段长度	太小：检测到噪声线段；太大：漏检短直线（如检测棋盘格设20，检测车道线设50）
maxLineGap	最大线段间隙	太小：同一直线被拆分为多段；太大：不同直线被错误合并（建议设10~20）
rho/theta	参数空间步长	步长越大，计算越快，但检测精度越低（建议用默认值1和CV_PI/180）

五、OpenCV C++ 完整应用示例

5.1 基础场景：棋盘格直线检测

cpp 复制代码

#include <opencv2/opencv.hpp>
#include <iostream>
#include <vector>

using namespace cv;
using namespace std;

int main() {
    // ===================== 步骤1：图像读取与校验 =====================
    // 替换为你的棋盘格图像路径（建议用640×480分辨率的棋盘格图）
    Mat src = imread("chessboard.jpg");
    if (src.empty()) {
        cerr << "错误：无法读取图像，请检查路径！" << endl;
        return -1;
    }
    imshow("1. 原始图像", src);

    // ===================== 步骤2：预处理（核心） =====================
    Mat gray, blur_gray, edges;
    // 2.1 灰度化：消除颜色干扰，减少计算量
    cvtColor(src, gray, COLOR_BGR2GRAY);
    // 2.2 高斯模糊：去噪，避免Canny检测虚假边缘（核大小3×3，标准差0）
    GaussianBlur(gray, blur_gray, Size(3, 3), 0);
    // 2.3 Canny边缘检测：低阈值50，高阈值150，核大小3
    Canny(blur_gray, edges, 50, 150, 3);
    imshow("2. Canny边缘检测结果", edges);

    // ===================== 步骤3：概率霍夫直线检测 =====================
    vector<Vec4i> linesP; // 存储线段端点(x1,y1,x2,y2)
    HoughLinesP(
        edges,          // 输入边缘图
        linesP,         // 输出线段
        1,              // ρ步长（1像素）
        CV_PI / 180,    // θ步长（1°）
        50,             // 累加器阈值：仅保留票数≥50的线段
        20,             // 最小线段长度：过滤<20像素的短线
        10              // 最大间隙：合并间隙≤10像素的断裂线段
    );

    // ===================== 步骤4：绘制检测结果 =====================
    Mat result = src.clone();
    for (size_t i = 0; i < linesP.size(); i++) {
        Vec4i line = linesP[i];
        // 绘制红色线段（BGR格式：0,0,255），线宽2
        line(result, Point(line[0], line[1]), Point(line[2], line[3]), Scalar(0, 0, 255), 2);
        // 可选：绘制线段端点（蓝色小圆点）
        circle(result, Point(line[0], line[1]), 3, Scalar(255, 0, 0), -1);
        circle(result, Point(line[2], line[3]), 3, Scalar(255, 0, 0), -1);
    }
    imshow("3. 棋盘格直线检测结果", result);

    // ===================== 步骤5：标准霍夫变换对比（可选） =====================
    vector<Vec2f> lines;
    HoughLines(edges, lines, 1, CV_PI/180, 100); // 阈值设为100（更高，减少假直线）
    Mat result_hough = src.clone();
    for (size_t i = 0; i < lines.size(); i++) {
        float rho = lines[i][0], theta = lines[i][1];
        // 从(ρ,θ)计算直线端点（延伸1000像素确保覆盖图像）
        Point pt1, pt2;
        double a = cos(theta), b = sin(theta);
        double x0 = a * rho, y0 = b * rho;
        pt1.x = cvRound(x0 + 1000 * (-b));
        pt1.y = cvRound(y0 + 1000 * (a));
        pt2.x = cvRound(x0 - 1000 * (-b));
        pt2.y = cvRound(y0 - 1000 * (a));
        // 绘制蓝色直线（区分概率霍夫的红色线段）
        line(result_hough, pt1, pt2, Scalar(255, 0, 0), 2);
    }
    imshow("4. 标准霍夫变换结果（对比）", result_hough);

    // ===================== 步骤6：等待退出 =====================
    waitKey(0);
    destroyAllWindows();
    return 0;
}

5.2 实战场景：车道线检测（自动驾驶入门）

cpp 复制代码

#include <opencv2/opencv.hpp>
#include <iostream>
#include <vector>

using namespace cv;
using namespace std;

// 函数：ROI感兴趣区域提取（仅保留车道线区域，减少干扰）
Mat extractROI(const Mat& img) {
    Mat roi = Mat::zeros(img.size(), img.type());
    // 定义ROI多边形（梯形，适配640×480的车道图像）
    vector<Point> pts;
    pts.push_back(Point(100, img.rows));
    pts.push_back(Point(img.cols/2 - 40, img.rows/2 + 60));
    pts.push_back(Point(img.cols/2 + 40, img.rows/2 + 60));
    pts.push_back(Point(img.cols - 100, img.rows));
    // 填充多边形为白色（255）
    fillConvexPoly(roi, pts, Scalar(255, 255, 255));
    // 与运算：仅保留ROI内的像素
    Mat result;
    bitwise_and(img, roi, result);
    return result;
}

int main() {
    // 读取车道线视频/图像（替换为你的车道线图像路径）
    Mat src = imread("lane.jpg");
    if (src.empty()) {
        cerr << "错误：无法读取图像！" << endl;
        return -1;
    }
    imshow("1. 原始车道图像", src);

    // 预处理
    Mat gray, blur_gray, edges, roi_edges;
    cvtColor(src, gray, COLOR_BGR2GRAY);
    GaussianBlur(gray, blur_gray, Size(5, 5), 0); // 更大的模糊核，适配车道线噪声
    Canny(blur_gray, edges, 50, 150, 3);
    roi_edges = extractROI(edges); // 提取ROI，过滤天空/车辆等干扰
    imshow("2. ROI边缘检测结果", roi_edges);

    // 概率霍夫直线检测（适配车道线参数）
    vector<Vec4i> linesP;
    HoughLinesP(
        roi_edges,
        linesP,
        1,
        CV_PI/180,
        30,     // 阈值降低，适配车道线的弱边缘
        50,     // 最小线段长度增大，过滤短噪声
        20      // 最大间隙增大，合并车道线的断裂部分
    );

    // 绘制车道线
    Mat lane_result = src.clone();
    for (size_t i = 0; i < linesP.size(); i++) {
        Vec4i line = linesP[i];
        // 车道线绘制为绿色（0,255,0），线宽3
        line(lane_result, Point(line[0], line[1]), Point(line[2], line[3]), Scalar(0, 255, 0), 3);
    }
    imshow("3. 车道线检测结果", lane_result);

    waitKey(0);
    destroyAllWindows();
    return 0;
}

5.3 编译与运行说明

（1）Linux编译命令

bash 复制代码

# 棋盘格检测示例
g++ hough_chess.cpp -o hough_chess `pkg-config --cflags --libs opencv4`
./hough_chess

# 车道线检测示例
g++ hough_lane.cpp -o hough_lane `pkg-config --cflags --libs opencv4`
./hough_lane

（2）Windows编译（VS2019/2022）

配置OpenCV环境（包含目录、库目录、链接器输入）；
将代码添加到项目，设置"x64"平台；
替换图像路径为绝对路径（如D:/images/chessboard.jpg）；
编译并运行。

六、常见问题与解决方案

6.1 检测不到直线

原因1：Canny边缘检测阈值过高，未提取到边缘点→降低Canny的高/低阈值（如从150/50改为100/30）；
原因2：霍夫变换阈值过高→降低threshold参数（如从100改为50）；
原因3：未做去噪→增加GaussianBlur的核大小（如从3×3改为5×5）；
原因4：ROI提取错误（车道线场景）→调整ROI多边形的坐标。

6.2 检测到大量假直线

原因1：霍夫阈值过低→提高threshold；
原因2：minLineLength过小→增大minLineLength（如从20改为50）；
原因3：未去噪→增加模糊核大小或使用中值滤波（medianBlur）；
原因4：边缘检测包含无关区域→通过ROI过滤非目标区域。

6.3 同一直线被拆分为多段

原因：maxLineGap过小→增大maxLineGap（如从10改为20）；
补充：可后续对检测到的线段做聚类（如基于角度/位置），进一步合并。

七、霍夫直线变换的应用场景

工业检测：电路板引脚检测、机械零件边缘直线度检测、印刷品对齐检测；
自动驾驶：车道线检测、道路边缘检测、交通标线识别；
文档处理：扫描文档的边缘检测、表格线提取、文档倾斜校正；
机器人视觉：二维码定位、货架边缘检测、障碍物边界识别；
医学影像：X光片骨骼边缘直线检测、CT图像的器官轮廓直线提取。

原理核心：霍夫变换通过"图像空间→极坐标参数空间"的映射，将"找直线"转为"找投票峰值"，解决了垂直直线的表示问题；
工程首选 ：概率霍夫变换（HoughLinesP）效率更高，直接输出线段端点，通过threshold/minLineLength/maxLineGap三个参数可灵活调优；
预处理关键：灰度化→去噪→边缘检测→（可选）ROI提取是霍夫变换的必备前置步骤，直接决定检测效果；
调优原则：阈值类参数（Canny/霍夫）需"由高到低"调整，长度/间隙参数需"由低到高"调整，平衡精度与召回率。

实战关键点

标准霍夫变换仅用于理论学习，工程中优先使用HoughLinesP；
不同场景需适配不同参数（棋盘格：阈值50、minLineLength20；车道线：阈值30、minLineLength50）；
预处理的去噪和边缘检测是"基础中的基础"，需优先调优。

特别感谢这篇优秀的博客霍夫变换直线检测（Line Detection）原理及示例，深入浅出的讲解了霍夫直线变换的具体原理，本文原理部分图片摘取自该博客，在此特别感谢！
