ESP32+Web实现智能气象站

项目仓库源码：

https://gitee.com/vopo123/esp32-dev-kit/tree/master/ESP32S3-Weather-Station

基于 ESP32-S3 开发的智能气象站系统，核心功能是：通过多种传感器采集室内环境数据（温湿度、烟雾浓度、光照强度），结合高德天气 API 获取室外实时 / 预报天气数据，通过 Web 界面可视化展示所有数据，并支持前端实时配置报警阈值、联动规则，同时实现烟雾超标蜂鸣器报警、光照联动 WS2812 LED 灯变色的硬件交互。

一、项目概述

1、项目说明：

核心功能

实时天气：基于高德API获取当前天气状况，包含温度、湿度、风向、风力等信息
室内温湿度：通过DHT11传感器采集室内温度和湿度
室内环境：通过MQ2传感器监测烟雾浓度，BH1750传感器监测光照强度
天气预报：获取4天天气预报，包含白天和夜间天气信息
智能联动：烟雾浓度超标时自动触发蜂鸣器报警，光照强度不同时LED显示不同颜色

技术亮点

现代化Web界面：使用Tailwind CSS和Alpine.js实现响应式设计，优先适配手机屏幕
高性能服务器：使用ESPAsyncWebServer实现异步非阻塞Web服务器
实时数据更新：使用WebSocket实现传感器数据实时更新
智能报警系统：PWM控制蜂鸣器实现间歇报警，避免噪音污染
光照联动：根据光照强度自动调整WS2812 LED颜色

2、硬件需求

|--------|----------|----|---------|
| 组件 | 型号 | 数量 | 用途 |
| 开发板 | ESP32-S3 | 1 | 主控板 |
| 温湿度传感器 | DHT11 | 1 | 采集室内温湿度 |
| 烟雾传感器 | MQ2 | 1 | 监测烟雾浓度 |
| 光照传感器 | BH1750 | 1 | 监测光照强度 |
| 蜂鸣器 | 无源蜂鸣器 | 1 | 烟雾报警 |
| LED | WS2812 | 1 | 光照联动指示 |
| 面包板 | 通用 | 1 | 电路连接 |
| 杜邦线 | 公对公、公对母 | 若干 | 电路连接 |

3、软件需求

开发环境：Arduino IDE 1.8.10+ 或 PlatformIO
核心库：

- ESP32 Arduino Core
- ESPAsyncWebServer
- AsyncTCP
- ArduinoJson
- DHT sensor library
- Adafruit NeoPixel
- BH1750

4、硬件连接

|---------|------------|--------------|
| 引脚 | 功能 | 连接对象 |
| 13 | DHT11数据 | DHT11数据引脚 |
| 7 | MQ2模拟输入 | MQ2信号引脚 |
| 20 | 蜂鸣器PWM | 无源蜂鸣器正极 |
| 39 | BH1750 SCL | BH1750 SCL引脚 |
| 40 | BH1750 SDA | BH1750 SDA引脚 |
| 48 | WS2812数据 | WS2812数据引脚 |
| GND | 接地 | 所有组件接地 |
| 3.3V/5V | 电源 | 所有组件电源 |

5、技术架构

前端

Tailwind CSS：用于快速构建现代化的响应式界面
Alpine.js：用于轻量级的前端交互和数据绑定
Font Awesome：提供丰富的图标

后端

ESPAsyncWebServer：高性能异步Web服务器
WebSocket：实现实时双向通信
HTTPClient：调用高德天气API
ArduinoJson：解析和处理JSON数据

硬件控制

DHT11：通过单总线协议读取温湿度
MQ2：通过模拟输入读取烟雾浓度
BH1750：通过I2C协议读取光照强度
PWM：控制蜂鸣器频率和占空比
WS2812：控制LED颜色

二、天气API使用说明

免费天气 API 获取（高德开放平台）

注意：高德 API 有免费限流（每日 10 万次），个人使用完全足够，无需担心超量。

选择高德开放平台天气 API（免费、国内节点快、支持 54天预报 + 空气质量），步骤如下：

打开高德开放平台，注册并登录账号
进入「控制台」→「应用管理」→「创建新应用」，添加「Web 服务 API」类型的 Key
记录你的Key 和目标城市的城市 ADCODE （如北京 110000、上海 310000，可在高德 ADCODE 查询获取）
API 接口说明（后续代码直接调用）：

- 实时天气 + 5 天预报：https://restapi.amap.com/v3/weather/weatherInfo?key=你的Key&city=城市ADCODE&extensions=all&output=json
- 空气质量：接口已包含在上述请求中，无需单独调用

1、PC端测试源码

复制代码

<!DOCTYPE html>
<html lang="zh-CN">
  <head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>高德天气API PC端测试工具</title>
    <style>
      * {
        margin: 0;
        padding: 0;
        box-sizing: border-box;
        font-family: "Microsoft YaHei", "PingFang SC", Arial, sans-serif;
      }
      body {
        max-width: 1200px;
        margin: 20px auto;
        padding: 0 20px;
        background-color: #f5f7fa;
      }
      .header {
        margin-bottom: 20px;
        padding-bottom: 15px;
        border-bottom: 1px solid #e5e7eb;
      }
      .header h1 {
        font-size: 24px;
        color: #165DFF;
        margin-bottom: 10px;
      }
      .config-panel {
        background: #fff;
        padding: 20px;
        border-radius: 8px;
        box-shadow: 0 2px 8px rgba(0,0,0,0.08);
        margin-bottom: 20px;
      }
      .config-item {
        margin-bottom: 15px;
        display: flex;
        align-items: center;
        gap: 10px;
      }
      .config-item label {
        width: 120px;
        font-weight: 500;
        color: #333;
      }
      .config-item input, .config-item select {
        flex: 1;
        padding: 8px 12px;
        border: 1px solid #dcdfe6;
        border-radius: 4px;
        font-size: 14px;
        outline: none;
      }
      .config-item input:focus, .config-item select:focus {
        border-color: #165DFF;
        box-shadow: 0 0 0 2px rgba(22,93,255,0.1);
      }
      .btn-group {
        display: flex;
        gap: 10px;
        margin-top: 10px;
      }
      .btn {
        padding: 10px 20px;
        border: none;
        border-radius: 4px;
        font-size: 14px;
        font-weight: 500;
        cursor: pointer;
        transition: all 0.2s;
      }
      .btn-primary {
        background-color: #165DFF;
        color: #fff;
      }
      .btn-primary:hover {
        background-color: #0d4ed9;
      }
      .btn-reset {
        background-color: #fff;
        color: #666;
        border: 1px solid #dcdfe6;
      }
      .btn-reset:hover {
        background-color: #f5f7fa;
      }
      .result-panel {
        background: #fff;
        padding: 20px;
        border-radius: 8px;
        box-shadow: 0 2px 8px rgba(0,0,0,0.08);
      }
      .result-header {
        display: flex;
        justify-content: space-between;
        align-items: center;
        margin-bottom: 15px;
        padding-bottom: 10px;
        border-bottom: 1px solid #e5e7eb;
      }
      .result-status {
        font-size: 14px;
      }
      .status-success {
        color: #52c41a;
      }
      .status-error {
        color: #ff4d4f;
        }
        .result-content {
            width: 100%;
            min-height: 300px;
            padding: 15px;
            background-color: #f9fafc;
            border: 1px solid #e5e7eb;
            border-radius: 4px;
            font-family: "Consolas", "Monaco", monospace;
            font-size: 14px;
            line-height: 1.6;
            color: #333;
            white-space: pre-wrap;
            word-wrap: break-word;
        }
        .tip {
            margin-top: 10px;
            font-size: 12px;
            color: #909399;
            line-height: 1.5;
        }
        .tip a {
            color: #165DFF;
            text-decoration: none;
        }
        .tip a:hover {
            text-decoration: underline;
        }
    </style>
</head>
<body>
    <div class="header">
        <h1>高德开放平台天气API 测试工具（PC端）</h1>
        <p class="tip">用于调试extensions=base（实时）/all（实时+预报）模式，展示完整原始JSON数据 | 数据来源：<a href="https://lbs.amap.com/api/webservice/guide/api/weatherinfo" target="_blank">高德天气API官方文档</a></p>
    </div>

    <div class="config-panel">
        <div class="config-item">
            <label>高德API Key：</label>
            <input type="text" id="amapKey" placeholder="请输入你的高德Web服务API Key" value="">
        </div>
        <div class="config-item">
            <label>城市ADCODE：</label>
            <input type="text" id="cityAdcode" placeholder="6位数字，如北京110000、上海310000" value="310000">
        </div>
        <div class="config-item">
            <label>请求模式：</label>
            <select id="extensionsMode">
                <option value="base">base - 仅实时天气</option>
                <option value="all" selected>all - 实时+未来预报</option>
            </select>
        </div>
        <div class="btn-group">
            <button class="btn btn-primary" id="sendRequest">发送请求</button>
            <button class="btn btn-reset" id="resetForm">重置</button>
        </div>
    </div>

    <div class="result-panel">
        <div class="result-header">
            <h3>API返回原始数据（格式化）</h3>
            <div class="result-status" id="requestStatus">未发起请求</div>
        </div>
        <div class="result-content" id="resultContent">请点击「发送请求」获取高德天气API数据...</div>
    </div>

    <script>
        // 获取页面元素
        const amapKey = document.getElementById('amapKey');
        const cityAdcode = document.getElementById('cityAdcode');
        const extensionsMode = document.getElementById('extensionsMode');
        const sendRequest = document.getElementById('sendRequest');
        const resetForm = document.getElementById('resetForm');
        const requestStatus = document.getElementById('requestStatus');
        const resultContent = document.getElementById('resultContent');

        // 重置表单
        resetForm.addEventListener('click', () => {
            amapKey.value = '';
            cityAdcode.value = '310000';
            extensionsMode.value = 'all';
            requestStatus.innerText = '未发起请求';
            requestStatus.className = 'result-status';
            resultContent.innerText = '请点击「发送请求」获取高德天气API数据...';
        });

        // 发送API请求核心逻辑
        sendRequest.addEventListener('click', async () => {
            // 表单验证
            const key = amapKey.value.trim();
            const adcode = cityAdcode.value.trim();
            const mode = extensionsMode.value;

            if (!key) {
                alert('请输入你的高德Web服务API Key！');
                amapKey.focus();
                return;
            }
            if (!/^\d{6}$/.test(adcode)) {
                alert('城市ADCODE必须是6位数字！如北京110000、上海310000');
                cityAdcode.focus();
                return;
            }

            // 初始化请求状态
            sendRequest.disabled = true;
            sendRequest.innerText = '请求中...';
            requestStatus.innerText = '请求中，请稍候...';
            requestStatus.className = 'result-status';
            resultContent.innerText = '加载中...';

            try {
                // 记录请求开始时间（计算耗时）
                const startTime = Date.now();
                // 高德天气API请求地址（官方接口）
                const apiUrl = `https://restapi.amap.com/v3/weather/weatherInfo`;
                // 拼接请求参数
                const params = new URLSearchParams({
                    key: key,
                    city: adcode,
                    extensions: mode,
                    output: 'json', // 固定返回JSON格式
                    lang: 'zh-CN'   // 中文返回
                });

                // 发送GET请求（跨域由高德API自动支持，无需额外处理）
                const response = await fetch(`${apiUrl}?${params.toString()}`, {
                    method: 'GET',
                    headers: {
                        'Content-Type': 'application/json'
                    },
                    timeout: 10000 // 10秒超时
                });

                // 计算请求耗时
                const costTime = (Date.now() - startTime) / 1000;
                // 获取响应数据
                const result = await response.json();
                // 格式化JSON（缩进2个空格，易读）
                const formatResult = JSON.stringify(result, null, 2);

                // 更新请求状态
                requestStatus.innerText = `请求成功 | 响应码：${response.status} | 耗时：${costTime.toFixed(2)}s | 模式：${mode}`;
                requestStatus.className = 'result-status status-success';
                resultContent.innerText = formatResult;

                // 控制台打印原始数据（方便二次调试）
                console.log(`高德天气API-${mode}模式返回数据：`, result);

            } catch (error) {
                // 捕获请求错误（网络错误、超时、解析错误等）
                requestStatus.innerText = `请求失败：${error.message}`;
                requestStatus.className = 'result-status status-error';
                resultContent.innerText = `错误详情：\n${JSON.stringify(error, null, 2)}\n\n排查建议：\n1. 检查API Key是否正确（需为Web服务类型）\n2. 检查网络是否能访问高德API\n3. 检查城市ADCODE是否有效\n4. 确认API Key未超出每日调用限额`;
            } finally {
                // 恢复按钮状态
                sendRequest.disabled = false;
                sendRequest.innerText = '发送请求';
            }
        });
    </script>
</body>
</html>

2、快速使用步骤

步骤 1：准备高德 API Key

打开高德开放平台，登录后在「控制台」→「应用管理」获取Web 服务 API Key（必须是该类型，其他类型如 Android/iOS 会请求失败）；
城市 ADCODE 获取：高德 ADCODE 官方查询工具，输入城市名获取 6 位数字 ADCODE（如北京 110000、广州 440100、深圳 440300）。

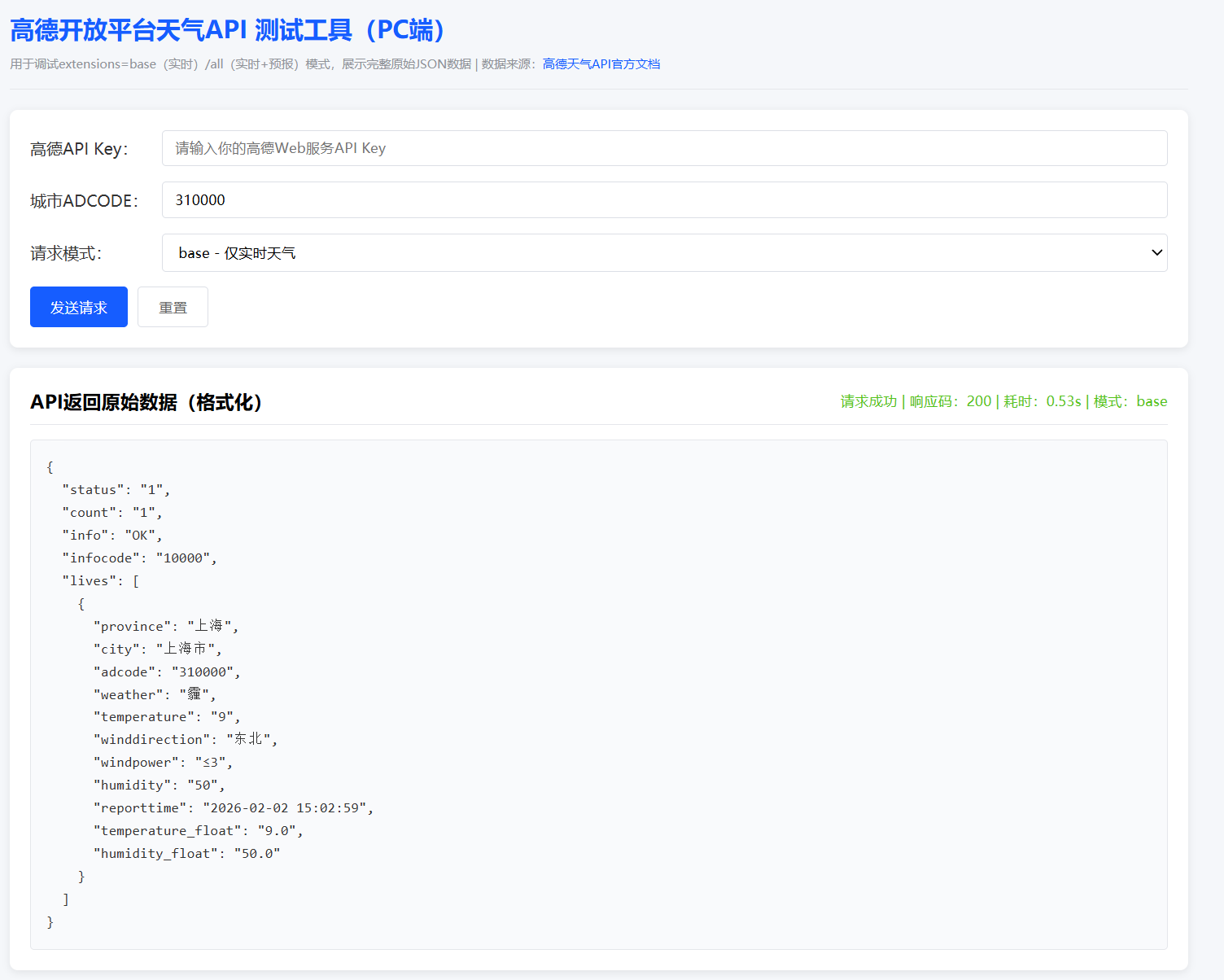

步骤 2：运行测试程序

将上述代码保存为.html文件后，直接用 PC 浏览器双击打开（无需部署服务器，纯前端运行）；
在页面中输入「高德 API Key」和「城市 ADCODE」，选择请求模式（base/all）；
点击「发送请求」，等待 1-3 秒即可看到 API 返回的完整格式化 JSON 数据。

3、关键使用说明

两种模式数据差异对比

|----------|------------------------|----------------------------------------------------|
| 请求模式 | extensions=base | extensions=all |
| 核心数据 | 仅实时天气 （lives 数组） | 实时天气（lives ）+未来预报 （forecasts 数组） |
| 数据项 | 实时温湿度、风力、风向、空气质量、发布时间等 | 包含 base 所有数据 + 未来 3-7 天预报（日期、天气状况、最高 / 最低温、风力、风向等） |
| 适用场景 | 仅需实时天气数据 | 需要实时 + 未来多天预报数据 |

三、核心功能模块说明

1、硬件层模块

|--------|-------------------|----------------------------------------------------|
| 模块 | 硬件型号 / 引脚 | 功能说明 |
| 温湿度采集 | DHT11（引脚 13） | 每秒读取温度 / 湿度，异常值置 0 |
| 烟雾检测 | MQ2（模拟引脚 7） | 读取模拟 ADC 值（0-4095），超过阈值触发报警 |
| 光照检测 | BH1750（I2C 39/40） | 读取环境光照强度（lux），按阈值控制 LED 颜色 |
| 报警输出 | 无源蜂鸣器（引脚 20） | PWM 通道 0，4500Hz 频率，超标时间歇鸣响（500ms 响 / 500ms 停） |
| 视觉反馈 | WS2812（引脚 48） | 光照 <100lux 蓝灯、100-500lux 绿灯、>500lux 黄灯，自动模式关闭则关灯 |

2、网络层模块

WiFi 管理：连接指定 SSID/PWD，连接成功后打印设备 IP 地址，前端通过该 IP 访问 Web 界面；
异步 Web 服务器 ：基于 ESPAsyncWebServer，非阻塞式处理 HTTP 请求，支持高并发；
WebSocket 通信 ：路径 /ws，实现前端 - 设备双向通信：

- 设备→前端：每秒推送传感器实时数据；
- 前端→设备：接收阈值 / 开关配置，立即更新设备参数并应用；

天气 API 调用 ：通过 HTTPClient 调用高德天气 API，支持：

- extensions=base：获取实时天气（城市 / 温度 / 湿度 / 风向 / 更新时间）；
- extensions=all：获取 4 天预报（日期 / 星期 / 昼夜天气 / 温度 / 风力）；
- 缓存机制：10 分钟更新一次，避免频繁请求 API。

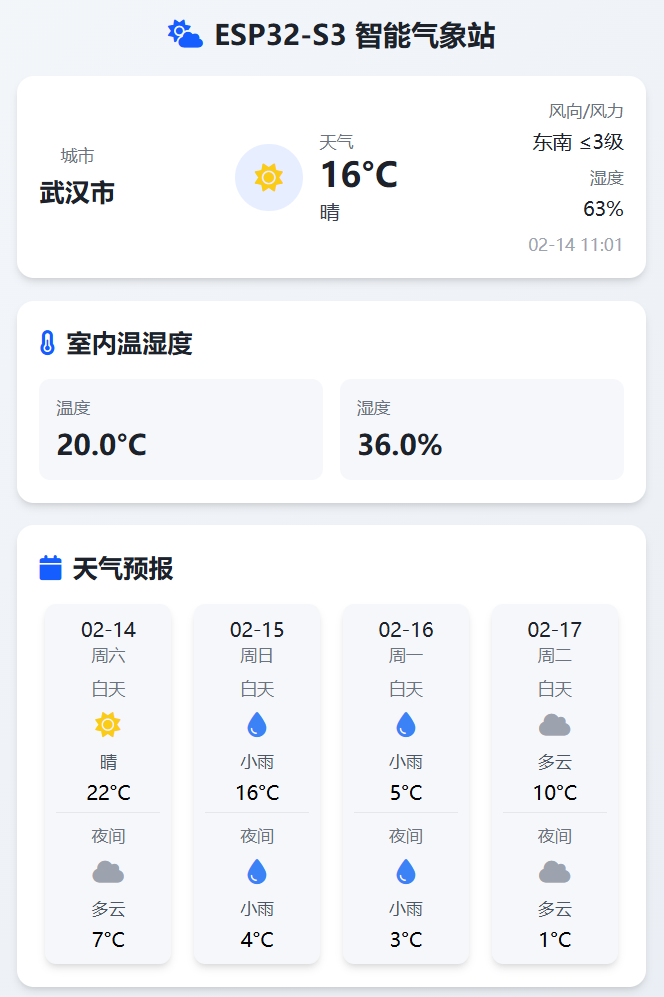

3、前端交互模块

基于 TailwindCSS + Alpine.js 开发的响应式 Web 界面，适配移动端；
核心展示区域：

- 实时天气卡片：城市 / 温度 / 天气 / 风向 / 湿度 / 更新时间；
- 室内温湿度卡片：数值可视化展示；
- 天气预报卡片：4 天昼夜天气 / 温度列表；

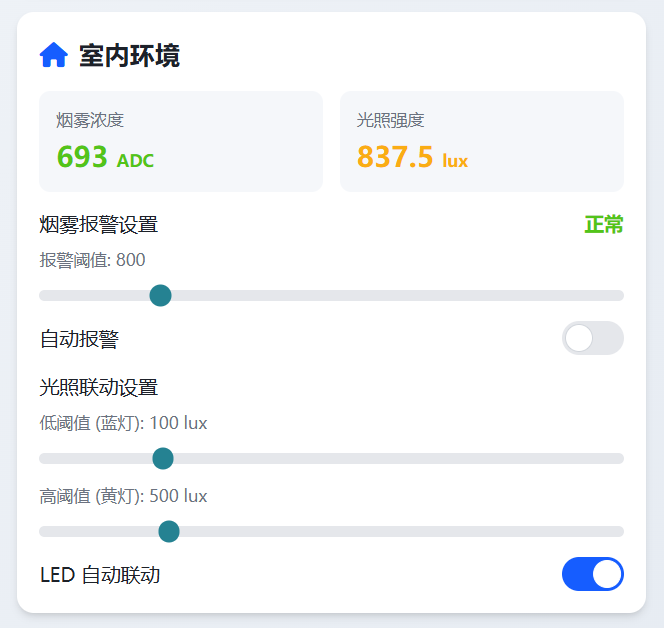

- 室内环境卡片：烟雾浓度（超标标红）、光照强度（按阈值变色）；
- 配置区域：滑动条调整烟雾 / 光照阈值，开关控制自动报警 / LED 联动。

4、数据处理模块

传感器数据封装 ：SensorData 结构体存储温湿度、烟雾、光照、更新时间；
报警配置封装 ：AlarmConfig 结构体存储阈值、自动开关、报警状态，默认值可直接修改；
JSON 序列化 / 反序列化 ：基于 ArduinoJson：

- 设备→前端：getSensorJson() 序列化传感器数据为 JSON；
- 前端→设备：onWsEvent 反序列化配置消息，更新本地参数；
- 天气数据：动态解析高德 API 返回的 JSON，提取核心字段并二次封装。

四、重点功能与程序流程分析

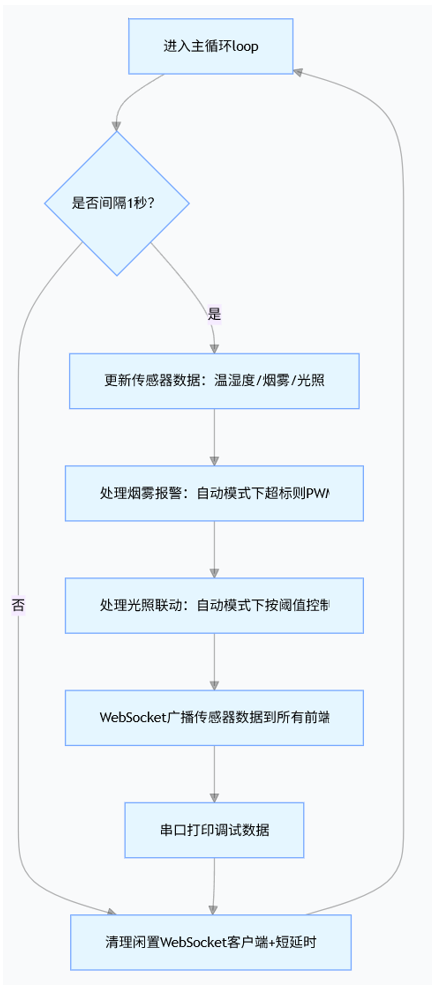

1、主循环流程

2、web请求处理流程

3. WebSocket 双向通信（核心函数：`onWsEvent()`）

复制代码

void onWsEvent(AsyncWebSocket *server, AsyncWebSocketClient *client, AwsEventType type,
               void *arg, uint8_t *data, size_t len) {
    if (type == WS_EVT_DATA) {
        String msg = String((char*)data, len);
        StaticJsonDocument<256> doc;
        DeserializationError error = deserializeJson(doc, msg);
        if (error) { return; }

        // 更新前端传递的配置参数
        if (doc.containsKey("mq2Threshold")) {
            alarmConfig.mq2Threshold = doc["mq2Threshold"].as<int>();
        }
        // 其他配置更新...

        // 立即应用配置+广播给所有客户端
        handleMQ2Alarm();
        handleLightLED();
        server->textAll(getSensorJson());
    }
}

关键说明：

WebSocket 是实时通信的核心，相比 HTTP 轮询，减少网络开销；
server->textAll() 实现 "一对多" 广播，所有连接的前端都会同步最新配置和数据。

4. 天气 API 解析（核心函数：`updateWeatherData()`）

复制代码

void updateWeatherData() {
    if (WiFi.status() != WL_CONNECTED) { return; }
    DynamicJsonDocument weatherDoc(3072);
    bool isLiveOk = false, isForecastOk = false;

    // 第一步：获取实时天气（base模式）
    HTTPClient httpLive;
    String liveUrl = getAmapApiUrl("base");
    httpLive.begin(liveUrl);
    int httpCodeLive = httpLive.GET();
    if (httpCodeLive == HTTP_CODE_OK) {
        // 解析实时天气字段：城市/温度/湿度/风向等
        // 关键：docLive["lives"][0] 取第一个实时数据对象
    }
    httpLive.end(); // 必须关闭连接，释放资源

    // 第二步：获取预报天气（all模式）
    // 类似实时天气逻辑，解析4天预报数据，转换星期为中文

    // 第三步：整合数据并序列化
    if (isLiveOk || isForecastOk) {
        serializeJson(weatherDoc, weatherData);
    }
}

关键说明：

采用 HTTPClient 分两次请求（base/all），避免单次请求数据过大；
中文星期转换：getWeekText() 函数将数字（1-7）转为 "周一 - 周日"，提升用户体验；
缓存天气数据到全局变量 weatherData，避免每次前端请求都调用 API。

ESP32+Web实现智能气象站

一、项目概述

1、项目说明：

核心功能

技术亮点

2、硬件需求

3、软件需求

4、硬件连接

5、技术架构

二、天气API使用说明

1、PC端测试源码

2、快速使用步骤

步骤 1：准备高德 API Key

步骤 2：运行测试程序

3、关键使用说明

三、核心功能模块说明

1、 硬件层模块

2、网络层模块

3、前端交互模块

4、数据处理模块

四、重点功能与程序流程分析

1、主循环流程

2、web请求处理流程

3. WebSocket 双向通信（核心函数：onWsEvent()）

4. 天气 API 解析（核心函数：updateWeatherData()）

1、硬件层模块

3. WebSocket 双向通信（核心函数：`onWsEvent()`）

4. 天气 API 解析（核心函数：`updateWeatherData()`）
