想象两个心脏跳动，如果一颗心脏停止了，另一颗立即接管维持生命。这就是 Heartbeat 集群的核心思想------通过心跳信号监测对方状态，确保服务永不停止！
📑 目录
- [什么是 Heartbeat？](#什么是 Heartbeat？)
- 名词解释（命令与术语）
- [Heartbeat 架构与组件](#Heartbeat 架构与组件)
- [Heartbeat 配置详解](#Heartbeat 配置详解)
- 安装与配置
- [基于 CRM 的资源管理](#基于 CRM 的资源管理)
- [Heartbeat 状态监控](#Heartbeat 状态监控)
- 故障排查
- [Heartbeat vs Corosync 对比](#Heartbeat vs Corosync 对比)
- 最佳实践
- 总结
- 官方文档与参考
🎯 什么是 Heartbeat？
核心概念
Heartbeat 是 Linux 平台上最早的高可用集群软件之一，通过节点间定期发送"心跳"信号来监测对方状态，当检测到对方故障时自动接管资源。
官方/社区定义简述 （来源：Linux-HA）：Heartbeat 是 Linux-HA 项目中的集群基础设施守护进程，负责在节点间传递心跳、在节点上下线时执行脚本、并通过免费 ARP 实现 IP 接管。支持双节点并可扩展至更多节点；通信方式包括 UDP 广播/组播/单播及串口（串口已不推荐）。v2 起可搭配 CRM（后独立为 Pacemaker）做资源管理。项目最终版本为 3.0.6（2015），新项目推荐使用 Corosync + Pacemaker。
故障切换
无法通信
节点A
💔 心跳停止
节点B
💓 检测到故障
服务迁移到B
正常状态
心跳信号
节点A
💓 心跳正常
节点B
💓 心跳正常
服务运行在A
生活类比：
- 心跳信号 = 两个保安对讲机，每隔几秒说"我还在"
- 故障检测 = 长时间没听到对方说话，可能出事了
- 资源接管 = 另一个保安马上接替他的岗位

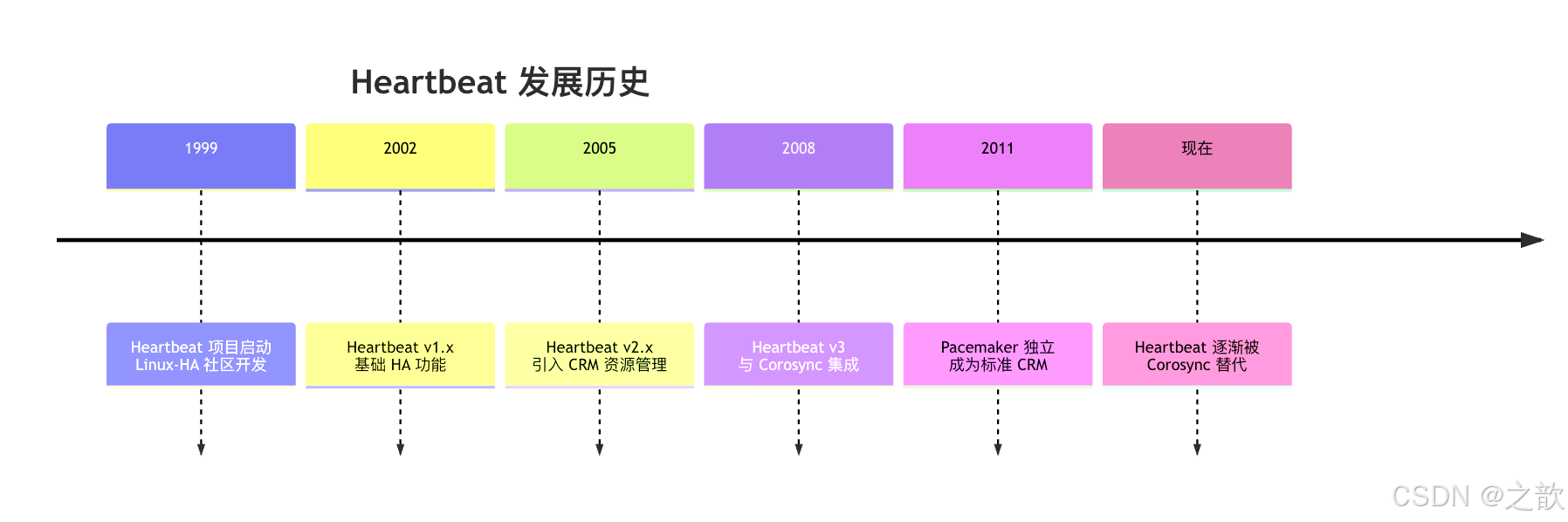

Heartbeat 的历史
📖 名词解释（命令与术语）
以下对文档中出现的命令、配置文件、概念做简要解释，并配上生活例子与「为什么」，便于记忆与理解。
常用命令
| 命令/名称 | 含义 | 说明 | 生活例子 | 为什么？ |
|---|---|---|---|---|
| cl_status | Cluster Status | 查看 Heartbeat 集群当前状态（节点、资源等） | 像「看考勤板」：谁在岗、当前谁在干活 | 为什么常用？快速确认集群是否正常、资源在哪个节点，排障第一步 |
| crm_mon -1 | CRM Monitor，单次输出 | 查看 Pacemaker 集群状态（节点、资源、约束），输出一次后退出 | 像「打印一份当前排班表」 | 为什么用 -1？不加 -1 会持续刷新；-1 适合脚本或一次性查看 |
| crm configure | CRM 配置 | 进入或执行集群配置（show/primitive/group/colocation/order/commit） | 像「改排班表」：加人、编组、规定谁和谁一起 | 为什么改完要 commit？配置在内存中，commit 才真正生效并同步到各节点 |
| crm_resource --move | 迁移资源 | 将指定资源迁移到某节点（常用于测试切换） | 像「临时把某人的岗位调到另一人」 | 为什么测试时用？验证故障切换是否正常，不真关节点也能看到资源迁移 |
| ucast / mcast / serial | 心跳传输方式 | ha.cf 中配置：单播、组播、串口 | 像「单播=单独打电话、组播=群发、串口=专用对讲线」 | 为什么推荐 ucast？单播不依赖交换机组播、跨网段简单，每台填对端 IP 即可 |
配置文件与概念
| 名词 | 含义 | 生活例子 | 为什么？ |
|---|---|---|---|
| ha.cf | Heartbeat 主配置文件 | 像「公司考勤与通讯制度」：谁算成员、多久报一次到、多久没报到算缺勤 | 为什么节点要写两边的 hostname？两边都要知道「集群里有哪些人」，才能判断谁掉了 |
| authkeys | 心跳认证密钥 | 像「对暗号」：只有知道密钥的包才认，防伪造心跳 | 为什么必须 chmod 600？密钥泄露别人可伪造心跳把资源抢走，只能 root 读 |
| haresources | 脚本方式资源列表 | 像「任务清单」：主节点负责按顺序启动 VIP、挂盘、MySQL 等 | 为什么只写一个节点名？表示「这份清单默认由该节点执行」，该节点挂了对方接管整份清单 |
| keepalive | 心跳发送间隔（秒） | 像「每隔几秒喊一声我还活着」 | 为什么常用 2 秒？太短网络抖一下就误判；太长故障发现慢，2 秒是经验折中 |
| deadtime | 判定对方死亡的时间（秒） | 像「连续多久没回应就当他出事了」 | 为什么要比 keepalive 大很多？要留出丢包、网络抖动的余量，通常 30 秒左右 |
| auto_failback | 主节点恢复后是否自动切回 | 像「主人回来了，要不要把岗位还给他」 | 为什么生产常关？避免主节点恢复后资源又切回去，造成二次抖动；若主节点更强可开 |
| CRM | Cluster Resource Manager | 像「调度中心」：决定资源在谁上、启停顺序、约束 | 为什么 v2 引入？haresource 只能简单「一份清单」，CRM 能做约束、组、粘性等复杂策略 |
心跳方式对比（为什么选哪种？）
| 方式 | 配置关键字 | 优点 | 缺点 | 为什么选/不选？ |
|---|---|---|---|---|
| 单播 ucast | ucast 接口 对端IP | 不依赖组播、跨网段简单 | 每台要对端 IP 不同 | 跨网段、交换机不支持组播时首选 |
| 组播 mcast | mcast 接口 组地址 端口 | 配置一致、多节点方便 | 需交换机支持组播、同网段 | 多节点、同网段且网络可控时可用 |
| 串口 serial | serial 设备 baud | 与网络隔离，防网络分区误判 | 需物理线、已不推荐 | 仅作第二心跳路径时可选，主路径用网络 |
🏗️ Heartbeat 架构与组件
系统架构
通信层
消息传递层
资源管理层
应用层
🖥️ 应用程序
MySQL/Apache
📜 haresource
脚本方式
🧠 CRM
Pacemaker
💓 Heartbeat
心跳传递
📡 UDP 广播/组播/单播
核心组件
| 组件 | 说明 | 生活类比 |
|---|---|---|
| heartbeat | 核心守护进程，负责心跳传递 | 通讯系统 |
| haresources | 资源列表文件（脚本方式） | 工作清单 |
| ha.cf | 主配置文件 | 公司规章制度 |
| authkeys | 认证密钥文件 | 门禁卡密码 |
| crm | 集群资源管理器（v2+） | 调度中心 |
| ccm | 集群一致性成员服务 | 人事考勤系统 |
两种资源管理方式
CRM方式
🧠 复杂但强大
📋 XML/命令行配置
🎯 智能调度
haresource方式
📜 简单
📄 配置文件定义
▶️ 自动启动资源
| 特性 | haresource | CRM (Pacemaker) |
|---|---|---|
| 配置方式 | 简单文本文件 | XML + 命令行 |
| 灵活性 | 低 | 高 |
| 复杂度 | 简单 | 复杂 |
| 适用场景 | 简单双机热备 | 复杂多节点集群 |
| 生活类比 | 手写清单 | 智能调度系统 |
⚙️ Heartbeat 配置详解
主配置文件 ha.cf
⚙️ ha.cf 配置项
👥 节点定义
💓 心跳方式
⏱️ 超时设置
📋 日志配置
🔄 自动故障恢复
配置示例：
bash
# /etc/ha.d/ha.cf
# 日志文件位置
logfacility local0
logfile /var/log/ha-log
keepalive 2 # 心跳间隔（秒）
deadtime 30 # 超时时间（秒）
warntime 10 # 警告时间（秒）
initdead 120 # 启动时的超时时间
# 节点定义
node node1.magedu.com
node node2.magedu.com
# 心跳传递方式
# 方式1：串口心跳
serial /dev/ttyS0
baud 115200
# 方式2：多播心跳
mcast eth0 225.0.0.1 694 1 0
# 接口 多播地址 端口 TTL 回环
# 方式3：单播心跳（推荐）
ucast eth0 192.168.1.11
# 接口 对端IP
# 自动故障恢复
auto_failback on # 主节点恢复后自动切回
auto_failback off # 主节点恢复后不切回（推荐）
# 资源管理方式
# 使用 haresource（旧方式）
#use_logd yes # 使用 logd 守护进程
# 使用 CRM（新方式）
crm respawn # 使用 Pacemaker配置参数详解
| 参数 | 说明 | 推荐值 | 生活类比 |
|---|---|---|---|
| keepalive | 心跳发送间隔 | 2秒 | 每几秒说一次"我还活着" |
| deadtime | 判定死亡的时间 | 30秒 | 多久没反应认为挂了 |
| warntime | 发出警告的时间 | 10秒 | 开始担心的时间点 |
| initdead | 启动时的超时时间 | 120秒 | 刚开机时多等一会 |
| auto_failback | 自动切回 | on/off | 主人回来了让不让位 |
心跳间隔选择原则：
- 太短：网络抖动就误判故障
- 太长：故障发现延迟太长
- 推荐：2秒心跳，30秒超时
为什么 deadtime 要远大于 keepalive？ 例如 keepalive=2、deadtime=30 表示「每 2 秒发一次，连续 30 秒收不到才判死」。中间可以丢多包或短暂断网而不误判；若 deadtime 只比 keepalive 大一点，一次丢包就可能触发故障转移。
认证配置 authkeys
bash
# /etc/ha.d/authkeys
# 文件权限必须是 600 (root only)
auth 1
1 sha1 my-secret-key-here
# 或使用 md5
auth 2
2 md5 another-secret-key设置正确权限：
bash
chmod 600 /etc/ha.d/authkeys
ls -l /etc/ha.d/authkeys
# -rw------- 1 root root ...资源配置 haresource
bash
# /etc/ha.d/haresources
# 格式：节点名 资源1 资源2 资源3...
# 示例1：简单 VIP + Apache
node1.magedu.com 192.168.1.100/24/eth0 httpd
# 示例2：VIP + Filesystem + MySQL
node1.magedu.com \
192.168.1.100/24/eth0 \
Filesystem::/dev/sdb1::/data::ext4 \
mysqld
# 示例3：指定资源启动脚本
node1.magedu.com \
IPaddr::192.168.1.100/24/eth0 \
httpd资源配置语法：
| 资源类型 | 语法 | 说明 |
|---|---|---|
| IPaddr | IPaddr::IP/NETMASK/INTERFACE |
VIP 地址 |
| Filesystem | Filesystem::DEVICE::MOUNTPOINT::FSTYPE |
文件系统挂载 |
| 服务 | 直接写服务名 | 系统服务脚本 |
生活类比：
- haresources = 任务清单，按顺序执行
- 优先级 = 清单上的顺序，先来后到
- 节点指定 = 指定谁负责这份清单
🚀 Heartbeat 安装与配置
环境准备
📋 环境准备
🖥️ 两台服务器
🖥️ 节点1: 192.168.1.10
🖥️ 节点2: 192.168.1.11
📛 主机名解析
📄 /etc/hosts 配置
⏰ 时间同步
准备工作：
bash
# 1. 配置主机名（两台都执行）
hostnamectl set-hostname node1.magedu.com # 节点1
hostnamectl set-hostname node2.magedu.com # 节点2
# 2. 配置 hosts 文件（两台都执行）
cat >> /etc/hosts << EOF
192.168.1.10 node1.magedu.com node1
192.168.1.11 node2.magedu.com node2
EOF
# 3. 时间同步（两台都执行）
yum install ntpdate -y
ntpdate time.nist.gov
# 4. 测试连通性（节点1执行）
ping -c 3 node2
ssh node2 hostname安装 Heartbeat
bash
# 1. 安装 EPEL 源（两台都执行）
yum install epel-release -y
# 2. 安装 Heartbeat（两台都执行）
yum install heartbeat -y
# 3. 创建配置目录（两台都执行）
mkdir -p /etc/ha.d
cd /etc/ha.d配置示例（简单双机热备）
bash
# /etc/ha.d/ha.cf（两台都相同配置）
cat > /etc/ha.d/ha.cf << 'EOF'
# 日志配置
logfacility local0
logfile /var/log/ha-log
debugfile /var/log/ha-debug
# 时间配置
keepalive 2
deadtime 30
warntime 10
initdead 120
# 节点配置
node node1.magedu.com
node node2.magedu.com
# 单播心跳
ucast eth0 192.168.1.11 # 节点1填写对端IP
# ucast eth0 192.168.1.10 # 节点2填写对端IP
# 自动故障恢复
auto_failback off
# 使用 Pacemaker
crm respawn
EOF
# 节点2修改 ucast 为对端IP
sed -i 's/192.168.1.11/192.168.1.10/' /etc/ha.d/ha.cf认证配置
bash
# /etc/ha.d/authkeys（两台都相同配置）
cat > /etc/ha.d/authkeys << 'EOF'
auth 1
1 sha1 heartbeat-key-2025
EOF
# 设置权限（重要！）
chmod 600 /etc/ha.d/authkeys
chown root:root /etc/ha.d/authkeys配置资源文件
bash
# /etc/ha.d/haresources（两台都相同配置）
cat > /etc/ha.d/haresources << 'EOF'
# VIP + Apache 示例
node1.magedu.com IPaddr::192.168.1.100/24/eth0 httpd
EOF
# 或者使用更复杂的配置
cat > /etc/ha.d/haresources << 'EOF'
# VIP + 文件系统 + MySQL
node1.magedu.com \
IPaddr::192.168.1.100/24/eth0 \
Filesystem::/dev/drbd0::/data::ext4 \
mysqld
EOF启动 Heartbeat
bash
# 1. 配置防火墙（两台都执行）
firewall-cmd --permanent --add-port=694/udp
firewall-cmd --reload
# 或者使用 iptables
iptables -I INPUT -p udp --dport 694 -j ACCEPT
service iptables save
# 2. 启动服务（两台都执行）
systemctl enable heartbeat
systemctl start heartbeat
# 3. 查看状态
cl_status为什么心跳用 UDP 694 端口？ Heartbeat 约定默认使用 UDP 694，便于防火墙统一放行；心跳包小、无需可靠传输，UDP 足够，且 694 为 IANA 分配给 Linux-HA 的端口。
🔄 基于 CRM 的资源管理
CRM 配置方式
💓 Heartbeat v2+
🧠 集成 Pacemaker
⌨️ crm 命令行工具
🖥️ crm_gui 图形界面
📦 配置资源
🔗 配置约束
📊 查看状态
常用 CRM 命令
bash
# 查看集群状态
crm_mon -1
# 配置模式（进入配置界面）
crm configure show
# 添加资源
crm configure primitive vip ocf:heartbeat:IPaddr2 \
params ip=192.168.1.100 cidr_netmask=24
# 添加资源组
crm configure group webgroup vip apache
# 添加约束
crm configure colocation apache_with_vip apache: vip INFINITY
crm configure order start_vip_before_apache vip:start apache:start
# 提交配置
crm configure commit
# 清理资源
crm resource cleanup配置示例（MySQL HA）
bash
# 1. 配置 DRBD 资源
crm configure primitive drbd_mysql ocf:linbit:drbd \
params drbd_resource=mysql \
op monitor interval=15s role=Master \
op monitor interval=30s role=Slave
# 2. 配置主从资源
crm configure ms ms_drbd_mysql drbd_mysql \
meta master-max=1 master-node-max=1 clone-max=2 clone-node-max=1
# 3. 配置文件系统
crm configure primitive fs_mysql ocf:heartbeat:Filesystem \
params device="/dev/drbd0" directory="/data" fstype="ext4" \
op monitor interval=20s
# 4. 配置 VIP
crm configure primitive vip_mysql ocf:heartbeat:IPaddr2 \
params ip=192.168.1.100 cidr_netmask=24 \
op monitor interval=10s
# 5. 配置 MySQL
crm configure primitive mysql systemd:mysqld \
op monitor interval=20s timeout=30s
# 6. 配置资源组
crm configure group mysql_group vip_mysql fs_mysql mysql
# 7. 配置约束
crm configure colocation mysql_on_drbd \
mysql_group ms_drbd_mysql INFINITY
crm configure order mysql_after_drbd \
ms_drbd_mysql:start mysql_group:start📊 Heartbeat 状态监控
查看集群状态
bash
# 1. 查看 Heartbeat 状态
cl_status
# 输出示例：
# Cluster name: mycluster
# Cluster ID: 1234
# Nodes: node1.magedu.com node2.magedu.com
# Resources:
# IPaddr::192.168.1.100/24/eth0
# httpd
# 2. 查看详细状态
crm_mon -1
# 3. 查看资源状态
crm_resource --list
# 4. 查看节点状态
crm_node --list日志查看
bash
# 主日志
tail -f /var/log/ha-log
# 调试日志
tail -f /var/log/ha-debug
# 系统日志
journalctl -u heartbeat -f
# 查看最近的错误
grep -i error /var/log/ha-log | tail -20⚠️ 故障排查
常见问题
1. 节点无法检测到对方
现象：两个节点都认为自己是主节点
否
是
否
是
⚠️ 问题
网络连通?
🔧 检查网络配置
防火墙开放?
🔥 开放 UDP 694 端口
📋 检查心跳配置
✅ 确认 ucast IP 正确
解决步骤：
bash
# 1. 检查网络连通性
ping -c 3 node2
# 2. 检查端口监听
netstat -tulnp | grep 694
# 3. 检查防火墙
iptables -L -n | grep 694
# 4. 抓包分析
tcpdump -i eth0 udp port 6942. 资源无法启动
现象：资源一直处于 Starting 状态
bash
# 1. 手动测试资源脚本
/etc/init.d/httpd start
# 2. 查看资源日志
grep -i httpd /var/log/ha-log
# 3. 清理资源状态
crm_resource -C -r httpd
# 4. 查看详细错误
crm_resource --fail -r httpd -H node13. 频繁切换
现象：资源在两个节点间反复切换
🔄 资源频繁切换
⏱️ 检查心跳间隔
👁️ 检查资源健康检查
🌐 检查网络稳定性
增加 deadtime
调整监控间隔
优化网络配置
解决方案：
bash
# 1. 调整超时参数
# ha.cf
keepalive 5 # 增加心跳间隔
deadtime 60 # 增加超时时间
# 2. 调整监控间隔
crm_resource meta httpd set failure-timeout 60s
# 3. 关闭 auto_failback
auto_failback off🔄 Heartbeat vs Corosync 对比
功能对比
Corosync
Heartbeat
对比维度
📐 复杂度
⚙️ 功能
🚀 性能
🔧 维护状态
⭐ 低
⭐⭐ 中
⭐⭐ 中
⭐ 基本停止
⭐⭐⭐ 高
⭐⭐⭐⭐ 很强
⭐⭐⭐ 高
⭐⭐⭐ 活跃
| 特性 | Heartbeat | Corosync |
|---|---|---|
| 复杂度 | 简单 | 复杂 |
| 功能 | 基础 HA | 丰富的集群功能 |
| 性能 | 中等 | 高性能 |
| 扩展性 | 适合双节点 | 支持多节点 |
| 维护状态 | 基本停止 | 活跃开发 |
| 官方支持 | RHEL 6 之前 | RHEL 7 及之后 |
| 生活类比 | 老式座机 | 现代智能手机 |
迁移建议
简单
复杂
💓 现有 Heartbeat 集群
复杂度?
✅ 保持 Heartbeat
🔄 迁移到 Corosync
🧪 测试环境验证
📋 逐步迁移
💡 最佳实践
配置建议
- 多心跳路径 ：网络 + 串口（或双网卡）
为什么？ 单一路径故障（如网卡或交换机挂）会被误判为对方节点挂，触发不必要切换；多路径下只有「所有路径都不通」才判死，减少误判。生活例子：不只靠微信报平安，还有电话线备用。 - 合理的超时设置 ：避免误判故障
为什么？ deadtime 太小网络一抖就切换；太大则真故障时恢复慢。生活例子：迟到 5 分钟算缺勤太严，迟到 2 小时才算又太松。 - 资源粘性 ：防止资源频繁迁移
为什么？ 无粘性时集群可能因小波动把资源在两边来回迁，导致服务抖动。生活例子：给「当前节点」加点「留恋分」，不轻易搬家。 - 定期测试 ：故障切换演练
为什么？ 不演练的话真故障时不知道脚本、顺序、网络是否都正常。生活例子：消防演练。 - 监控告警 ：及时发现问题
为什么？ 心跳断、资源迁移、节点状态变化都应有告警，便于运维介入。生活例子：考勤异常要提醒主管。
生产环境检查清单
bash
# 1. 确认时间同步
ntpdate pool.ntp.org
# 2. 确认主机名解析
getent hosts node1
getent hosts node2
# 3. 确认 SSH 免密登录
ssh node2 hostname
# 4. 确认防火墙规则
iptables -L -n | grep 694
# 5. 确认资源脚本可执行
ls -l /etc/init.d/httpd
# 6. 测试资源切换
crm_resource --move --node node2 httpd
# 7. 查看集群状态
crm_mon -1🎯 总结
Heartbeat 是 Linux HA 的开山鼻祖，虽然逐渐被 Corosync 替代，但仍然在许多老系统中服役。
核心要点记忆口诀：
- Heartbeat 传心跳，超时判生死
- haresource 简单，CRM 强大
- auto_failback 慎用，来回切换伤不起
- 多心跳路径好，网络故障不误判
- Corosync 趋势，新项目用它好
生活类比总结：
- 心跳信号 = 对讲机定期报平安
- deadtime = 多久没联系就报警
- auto_failback = 主人回来让不让位
- 资源粘性 = 习惯了现在的岗位
最后提醒：如果是新项目，建议直接使用 Corosync + Pacemaker！Heartbeat 已经过时，官方支持逐渐减少。
📚 官方文档与参考
| 资源 | 链接/说明 | 用途 |
|---|---|---|
| Linux-HA 官网 | linux-ha.org | 项目首页、文档入口 |
| Getting Started | Getting Started with Linux-HA (heartbeat) | 入门与基础配置 |
| Heartbeat 与 Corosync | 见本仓库 Corosync + Pacemaker 指南、HA 高可用集群指南 | 了解替代方案与 CRM 概念 |
相近方案速览（Heartbeat 在其中的位置）
| 方案 | 说明 | 与 Heartbeat 的关系 |
|---|---|---|
| Heartbeat | 早期 Linux-HA 心跳与资源脚本 | 本文主角；维护趋停，多用于老环境 |
| Corosync | 替代 Heartbeat 的心跳/成员层，与 Pacemaker 配套 | RHEL 7+ 及新项目推荐，概念类似、功能更强 |
| Pacemaker | CRM，可与 Heartbeat 或 Corosync 搭配 | Heartbeat v2+ 通过 crm respawn 启动 Pacemaker 做资源管理 |
| Keepalived | 基于 VRRP，主做 VIP 漂移与轻量 HA | 不做通用资源管理，只做「谁当主」；与 Heartbeat 定位不同 |
