S7-1500在洁净空调控制系统中的实战应用

西门子S7-1500暖通空调制药厂洁净空调PLC程序案例,硬件采用西门子1500CPU+ET200SP接口IO模块,HMI采用西门子触摸屏。 具体为制药厂BMS(洁净空调自控系统)医药洁净室程序,程序结构采用SCL编程。 有详细注释,很方便能看懂; 串级PID,分程调节,控温控湿效果非常好; 程序打开版本博图V15.1

最近参与了一个制药厂的洁净空调控制系统项目,采用的是西门子S7-1500系列PLC,整个过程收获颇丰,今天就跟大家分享一下这个项目的具体情况。

1. 系统架构概述

整个系统主要由以下部分构成:

  • PLC控制器:CPU 1500,作为整个系统的控制核心
  • I/O模块:ET200SP接口模块,负责采集现场信号

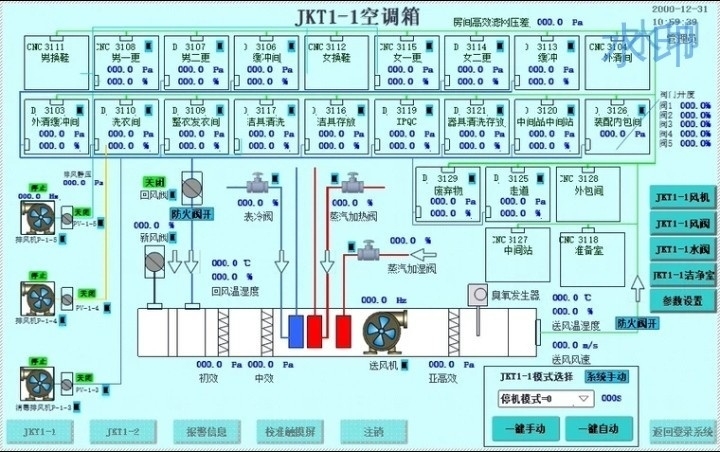

  • 人机界面:西门子触摸屏,用于参数设置和运行监控

2. 软件开发平台

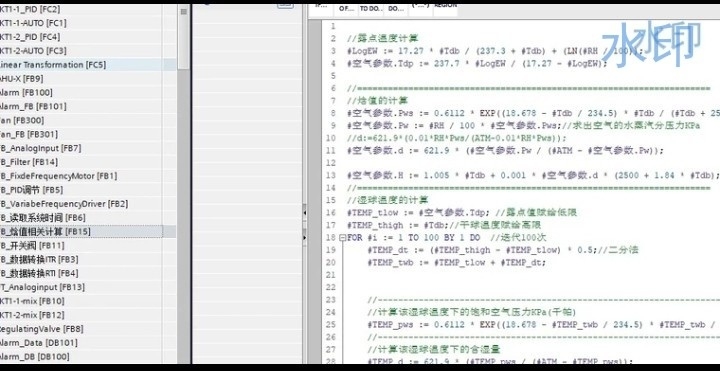

使用博途中15.1版本进行程序开发,主要采用SCL(Structured Control Language)进行编程。选择这个平台主要是看中了西门子PLC的稳定性和强大功能。

3. PID控制策略实现

在洁净空调系统中,温度和湿度的控制至关重要。为了实现精确控制,我们采用了串级PID控制策略。下面是核心控制逻辑代码:

text 复制代码
(* PID控制初始化 *)
IF T#1M = 10ms THEN
    (* 外环PID参数设定 *)
    TmpPidSetpoint := TempSetpoint;
    TmpPidProcessValue := TempSensorValue;

    (* 外环PID计算 *)
    TmpPidOutput := PidDp( PidHandle, TempSetpoint, TempSensorValue );

    (* 内环PID参数设定 *)
    Hum_pidSetpoint := TmpPidOutput;
    Hum_pidProcessValue := HumiditySensorValue;

    (* 内环PID计算 *)
    FinalOutput := PidDp( Hum_pidHandle, Hum_pidSetpoint, Hum_pidProcessValue );
END_IF

这段代码实现了外环温度PID和内环湿度PID的串级控制。外环PID控制温度,内环PID控制湿度,通过两者的协调配合,确保了较高的控制精度。

4. 分程调节的应用

根据系统的实际需求,我们还实现了分程调节功能。以下是分程调节的示例代码:

text 复制代码
IF FinalOutput > 50% THEN
    (* 开启加热阀 *)
    HeatValve := 'ON';
    (* 关闭冷却阀 *)
    CoolValve := 'OFF';
ELSE
    (* 开启冷却阀 *)
    CoolValve := 'ON';
    (* 关闭加热阀 *)
    HeatValve := 'OFF';
END_IF

通过这种分程控制方式,系统可以根据输出信号的变化,自动选择合适的调节方式,进一步提高了控制的准确性和响应速度。

5. 系统运行效果

项目实施后,系统运行状态良好,温度控制精度达到了±0.5℃,湿度控制精度达到了±3%RH。这充分证明了S7-1500系列PLC在暖通空调系统中的应用价值。

西门子S7-1500暖通空调制药厂洁净空调PLC程序案例,硬件采用西门子1500CPU+ET200SP接口IO模块,HMI采用西门子触摸屏。 具体为制药厂BMS(洁净空调自控系统)医药洁净室程序,程序结构采用SCL编程。 有详细注释,很方便能看懂; 串级PID,分程调节,控温控湿效果非常好; 程序打开版本博图V15.1

总的来说,这次项目不仅锻炼了我们的编程和调试能力,也进一步验证了西门子PLC在工业自动化领域的领先地位。后续我们还计划在此基础上进一步优化控制算法,探索更多可能性。

PLC控制 #洁净空调 #制药厂
