浅解 Junit 4 第五篇：IgnoredBuilder 和 RunnerBuilder

背景

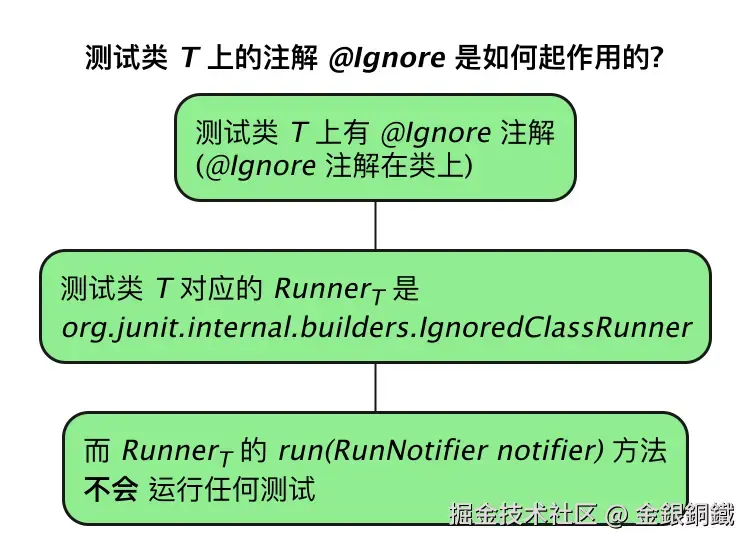

在 浅解 Junit 4 第四篇：类上的 @Ignore 注解 一文中，我们初步探讨了 测试类上的 @Ignore 注解是如何起作用的，要点如下图所示 👇

新的问题来了， <math xmlns="http://www.w3.org/1998/Math/MathML"> org.junit.internal.builders.IgnoredClassRunner \text{org.junit.internal.builders.IgnoredClassRunner} </math>org.junit.internal.builders.IgnoredClassRunner 又是怎么构建出来的呢？本文会对 IgnoredClassRunner 的构建过程进行探讨。

要点

• 可以使用构建者(builder)设计模式来构建 Runner
  • Runner 的构建者(builder)是 RunnerBuilder
  • RunnerBuilder 是抽象类，我们需要用它的子类来执行具体的构建逻辑
• 类上有 @Ignore 的测试类，它对应的 Runner 是 IgnoredClassRunner，而IgnoredClassRunner 对应的构建者(builder)是 IgnoredBuilder

正文

项目结构

探讨本文的问题，不需要在项目中加入新的 java 代码，项目中已有的代码在 浅解 Junit 4 第四篇：类上的 @Ignore 注解 一文中的 一个具体的例子 这一小节有具体的描述，这里就不赘述了。项目结构如下图所示（.idea/ 目录是 Intellij IDEA 生成的，可以忽略它）

IgnoredClassRunner 是如何构建的？

这里用到了 构建者(builder) 设计模式。用大白话说，就是对某个类 <math xmlns="http://www.w3.org/1998/Math/MathML"> C \text{C} </math>C 而言，我们不需要关心 <math xmlns="http://www.w3.org/1998/Math/MathML"> C \text{C} </math>C 具体是如何构建的，由专门的 <math xmlns="http://www.w3.org/1998/Math/MathML"> Builder C \text{Builder}\text{C} </math>BuilderC 来负责构建 <math xmlns="http://www.w3.org/1998/Math/MathML"> C \text{C} </math>C，我们只需要调用 <math xmlns="http://www.w3.org/1998/Math/MathML"> Builder C \text{Builder}\text{C} </math>BuilderC 里的方法（例如可能是 build(C c) 这样的方法）。生活中也有很多这样的例子。

• 我们用真实的棋盘下棋时，不必关心棋盘具体是如何制作出来的。棋盘的制造商会负责处理好各种细节（可以把棋盘的制造商视为棋盘的 builder）
• 我们用电脑时，不必关心电脑具体是如何制造出来的。电脑的制造商会负责处理好各种细节（可以把电脑的制造商视为电脑的 builder）
• 我们做算法题时，不必关心题目是如何编出来的。命题者会负责处理好各种细节（可以把命题者视为题目的 builder）
• 我们看小说时，不必关心小说的情节是如何构思的。作者会负责处理好各种细节（可以把作者视为小说的 builder）
• <math xmlns="http://www.w3.org/1998/Math/MathML"> ⋯ \cdots </math>⋯

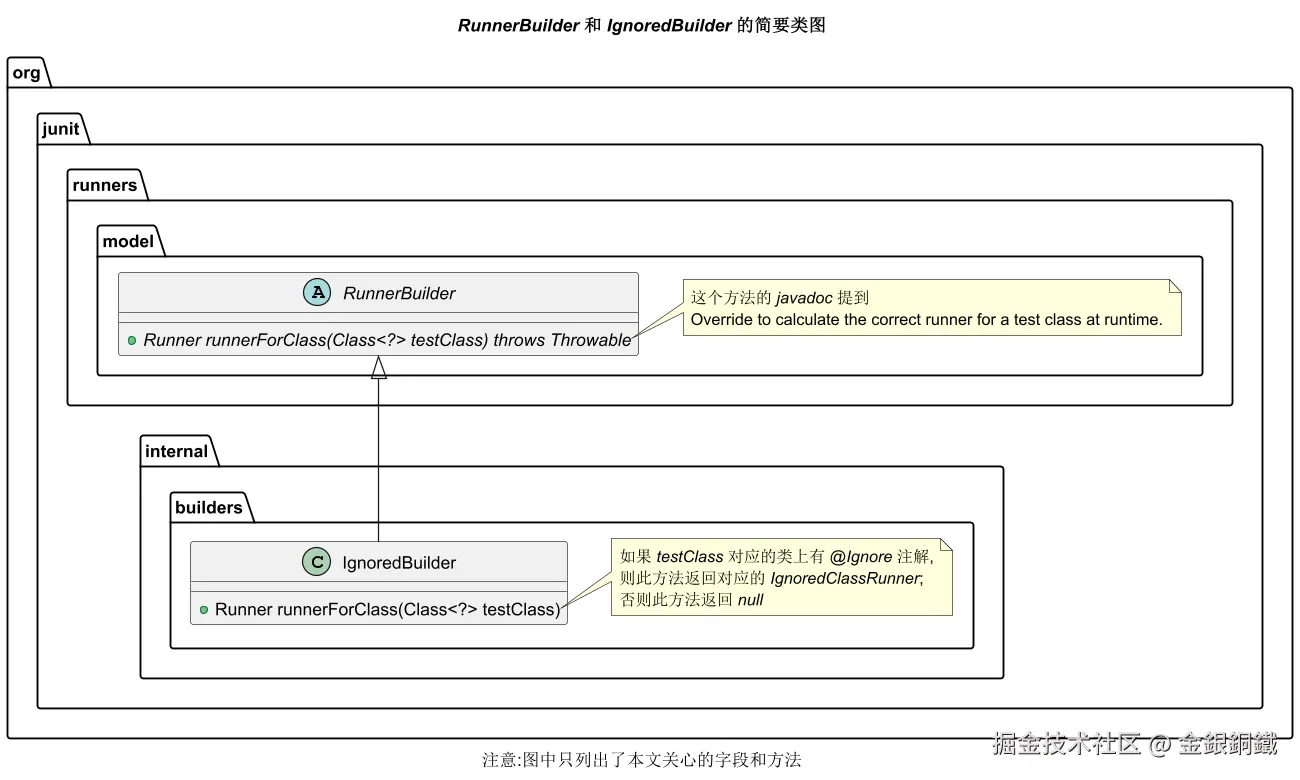

就 IgnoredClassRunner 而言，它的构建者(builder)是 <math xmlns="http://www.w3.org/1998/Math/MathML"> org.junit.internal.builders.IgnoredBuilder \text{org.junit.internal.builders.IgnoredBuilder} </math>org.junit.internal.builders.IgnoredBuilder。而 IgnoredBuilder 是 <math xmlns="http://www.w3.org/1998/Math/MathML"> org.junit.runners.model.RunnerBuilder \text{org.junit.runners.model.RunnerBuilder} </math>org.junit.runners.model.RunnerBuilder 的子类。RunnerBuilder 和 IgnoredBuilder 的简要类图如下 👇

IgnoredBuilder 中的 runnerForClass((Class<?>) 的代码如下

@Override
public Runner runnerForClass(Class<?> testClass) {
    if (testClass.getAnnotation(Ignore.class) != null) {
        return new IgnoredClassRunner(testClass);
    }
    return null;
}

其逻辑比较直观

• 如果 testClass 对应的类上有 @Ignore 注解，则返回对应的 IgnoredClassRunner
• 否则，返回 null

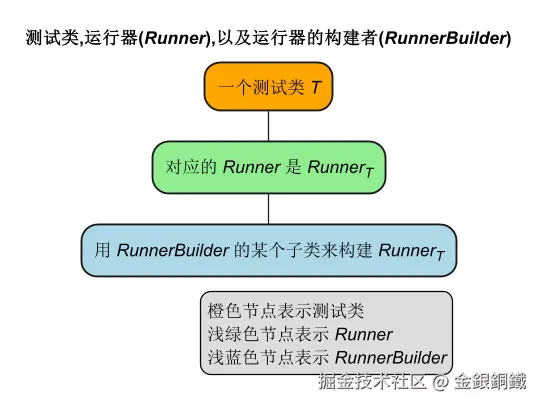

测试类，运行器(Runner)，以及运行器的构建者(RunnerBuilder)三者之间的关系如下图所示

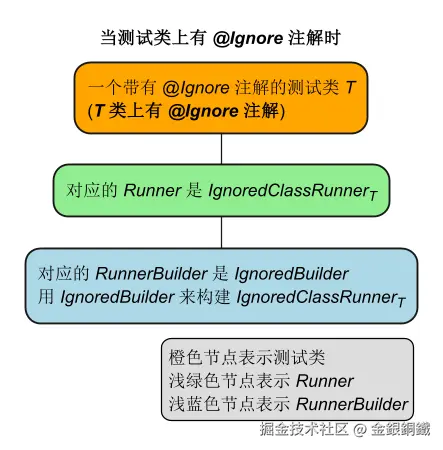

如果一个测试类 T 上带有 @Ignore 注解，那么此时测试类，运行器(Runner)，以及运行器的构建者(RunnerBuilder)三者之间的关系如下图所示

其他

文中的"RunnerBuilder 和 IgnoredBuilder 的简要类图"一图是如何绘制的？

我是用 PlantUML 画的，具体代码如下

@startuml
'https://plantuml.com/class-diagram

title <i>RunnerBuilder</i> 和 <i>IgnoredBuilder</i> 的简要类图

abstract class org.junit.runners.model.RunnerBuilder
class org.junit.internal.builders.IgnoredBuilder

org.junit.runners.model.RunnerBuilder <|-- org.junit.internal.builders.IgnoredBuilder

abstract class org.junit.runners.model.RunnerBuilder {
    +{abstract}Runner runnerForClass(Class<?> testClass) throws Throwable
}

class org.junit.internal.builders.IgnoredBuilder {
    +Runner runnerForClass(Class<?> testClass)
}

note right of org.junit.runners.model.RunnerBuilder::runnerForClass
这个方法的 <i>javadoc</i> 提到
Override to calculate the correct runner for a test class at runtime.
end note

note right of org.junit.internal.builders.IgnoredBuilder::runnerForClass
如果 <i>testClass</i> 对应的类上有 <i>@Ignore</i> 注解,
则此方法返回对应的 <i>IgnoredClassRunner</i>;
否则此方法返回 <i>null</i>
end note

caption 注意:图中只列出了本文关心的字段和方法

@enduml

文中的"测试类,运行器(Runner),以及运行器的构建者(RunnerBuilder)"一图是如何绘制的？

我是用 PlantUML 画的，具体代码如下

@startmindmap
'https://plantuml.com/mindmap-diagram

top to bottom direction

title 测试类,运行器(<i>Runner</i>),以及运行器的构建者(<i>RunnerBuilder</i>)

*[#Orange] 一个测试类 <i>T</i>
**[#lightgreen] 对应的 <i>Runner</i> 是 <i>Runner<sub>T</sub></i>
***[#lightblue] 用 <i>RunnerBuilder</i> 的某个子类来构建 <i>Runner<sub>T</sub></i>

legend right
橙色节点表示测试类
浅绿色节点表示 <i>Runner</i>
浅蓝色节点表示 <i>RunnerBuilder</i>
endlegend

@endmindmap

文中的"当测试类上有 @Ignore 注解时"一图是如何绘制的？

我是用 PlantUML 画的，具体代码如下

@startmindmap
'https://plantuml.com/mindmap-diagram

top to bottom direction

title 当测试类上有 <i>@Ignore</i> 注解时

*[#Orange]:一个带有 <i>@Ignore</i> 注解的测试类 <i>T</i>
(<b><i>T</i> 类上有 <i>@Ignore</i> 注解</b>);
**[#lightgreen] 对应的 <i>Runner</i> 是 <i>IgnoredClassRunner<sub>T</sub></i>
***[#lightblue]:对应的 <i>RunnerBuilder</i> 是 <i>IgnoredBuilder</i>
用 <i>IgnoredBuilder</i> 来构建 <i>IgnoredClassRunner<sub>T</sub></i>;


legend right
橙色节点表示测试类
浅绿色节点表示 <i>Runner</i>
浅蓝色节点表示 <i>RunnerBuilder</i>
endlegend
@endmindmap

参考资料

• 浅解 Junit 4 第四篇：类上的 @Ignore 注解
