列车滚动轴承作为关键传动部件，其运行状态直接影响行车安全。传统接触式检测方法受安装空间限制，且无法实时关联声信号与具体轴承位置，易出现声源混淆问题。非接触式声学检测技术虽已广泛应用，但传统单点采集模式获取信息有限，难以直观呈现声场分布。
基于上述痛点，依托 LabVIEW 开发平台，结合麦克风阵列与光学成像技术，构建列车滚动轴承轨旁声学成像系统。该系统通过声学信号定位识别与图像合成，实现声源位置可视化与声场强度量化分析，解决传统检测中信号模糊、定位不准的核心问题，适用于列车运行过程中的实时监测场景。
核心需求
-
信号采集：支持多通道声学信号与光学图像同步采集，声学采样率不低于 25kHz，图像分辨率满足 640*480 像素要求。
-
声源定位：采用波束形成算法实现声源精准定位，静态定位误差≤2.5mm，动态跟踪误差≤20mm。
-
成像合成：实现声场强度图与光学图像实时叠加，支持透明度调节与声场分布色彩分级显示。
-
参数配置：提供麦克风增益、阈值、波束平均方式等参数可调功能，适配不同转速与运动状态检测。
-
实时处理：满足列车运行过程中动态声源的实时分析需求，成像延迟≤50ms。
系统架构
硬件组成
系统硬件由螺旋型麦克风阵列、光学相机、POE 交换机与工业计算机组成。麦克风阵列含 30 个 MEMS 数字麦克风，按螺旋拓扑排布，有效抑制旁瓣干扰；光学相机与阵列中心同轴安装，确保成像区域精准匹配；POE 交换机实现数据传输与供电一体化，简化布线。
软件架构
基于 LabVIEW 模块化设计理念，软件分为数据采集与声学成像两大核心模块，采用生产者 - 消费者架构实现并行处理：
-
数据采集模块：通过 TCP/IP 通信实现麦克风阵列与相机的数据同步接收，支持单通道 / 全通道切换，集成信号滤波与参数配置功能。
-
声学成像模块：嵌入延迟求和波束形成算法，完成声源定位、声场强度计算与图像合成，通过 Alpha 透明算法实现声像叠加显示。
软件采用数据流编程模式，通过队列机制实现数据高效传输，自定义 VI 控件封装核心算法，提升代码复用性与维护性。
关键技术实现
多通道同步采集
利用 LabVIEW 的 NI-DAQmx 驱动库，将麦克风阵列 30 个通道绑定至同一采样时钟，确保声学信号时间戳同步。通过 TCP/IP 协议建立与光学相机的通信，采用 IMAQ 模块实现图像帧捕获，通过硬件触发机制保证声信号与图像的时间对齐。
采集模块支持麦克风增益（0~30dB）与截止频率可调，全通道工作模式下最高采集频率达 12kHz，通过 DMA 直接内存访问方式避免数据丢失，时域信号波形实时显示于前面板，支持数据保存与离线分析。
延迟求和波束形成
在 LabVIEW 中实现延迟求和波束形成算法，通过空间时延补偿与信号叠加增强声源指向性。算法核心流程：
-
计算各麦克风阵元相对阵列中心的时延值，基于近场球面波模型补偿信号传播差异；
-
对多通道信号进行滤波与延迟处理，按位求和得到混合信号；
-
计算信号功率峰值对应的空间坐标，确定声源位置。
通过 LabVIEW 的数学运算库优化算法执行效率，将单次定位计算时间控制在 10ms 内，满足实时成像需求。算法支持波束平均方式切换，线性平均适用于静态声源，指数平均更适配动态跟踪场景。
声像融合成像

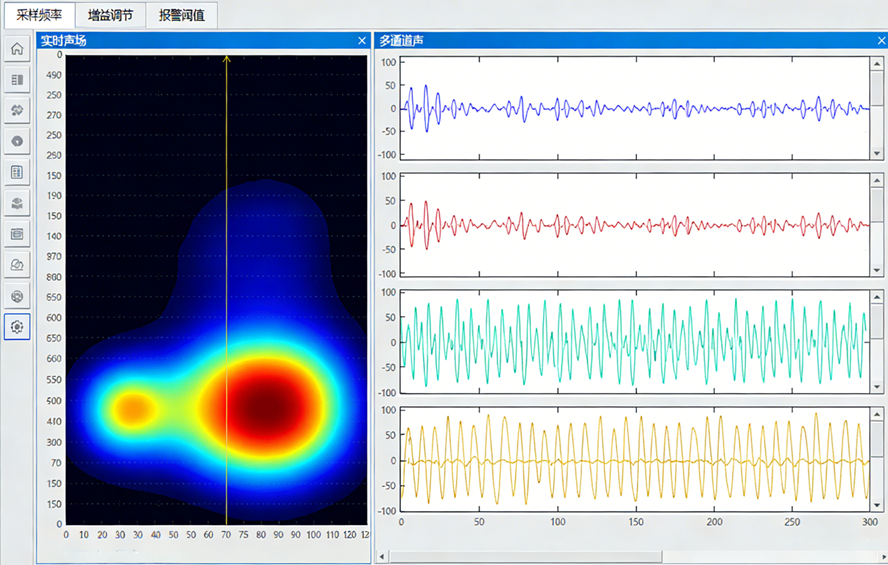

构建声源与光学成像映射模型，将声场强度分布映射至图像像素坐标系。通过 Alpha 透明算法实现声场图与背景图像合成，在 LabVIEW 中编写 RGB 分量混合程序，透明度系数（0~1）可通过前面板实时调节。
声场强度采用色彩分级显示，红色表示声压最高区域，蓝色表示最低区域，像素点与实际物理尺寸映射关系为 1 像素 = 0.25cm，确保定位精度。合成图像实时刷新显示，支持截图保存与视频录制，便于故障追溯。
实验验证与优化
参数优化实验
通过多组实验确定最优参数配置：阈值设为 46dB 时可有效滤除环境噪声，麦克风增益调至 30dB 时定位误差最小（≤2.5mm）。不同转速实验表明，轴承转速≥450rpm 时，声压信号强度稳定，定位效果最佳；转速低于 150rpm 时，可通过增大增益补偿信号强度。
动态性能验证
模拟列车运行场景，对运动速度 0.4~1.6m/s 的滚动轴承进行检测。结果显示，系统采用指数平均波束处理方式时，动态定位误差≤19.5mm，满足轨旁检测要求。成像延迟稳定在 30~50ms，可实时跟踪声源移动轨迹。
抗干扰优化
在 LabVIEW 中集成带通滤波模块，滤除 50Hz 工频干扰与高频噪声；通过设置合理阈值区间，抑制多声源混淆问题。实验表明，在工业环境噪声背景下，系统仍能准确识别轴承声源，定位误差无明显增大。
