伺服驱动互联密码：Profinet转EtherCAT网关配置案例

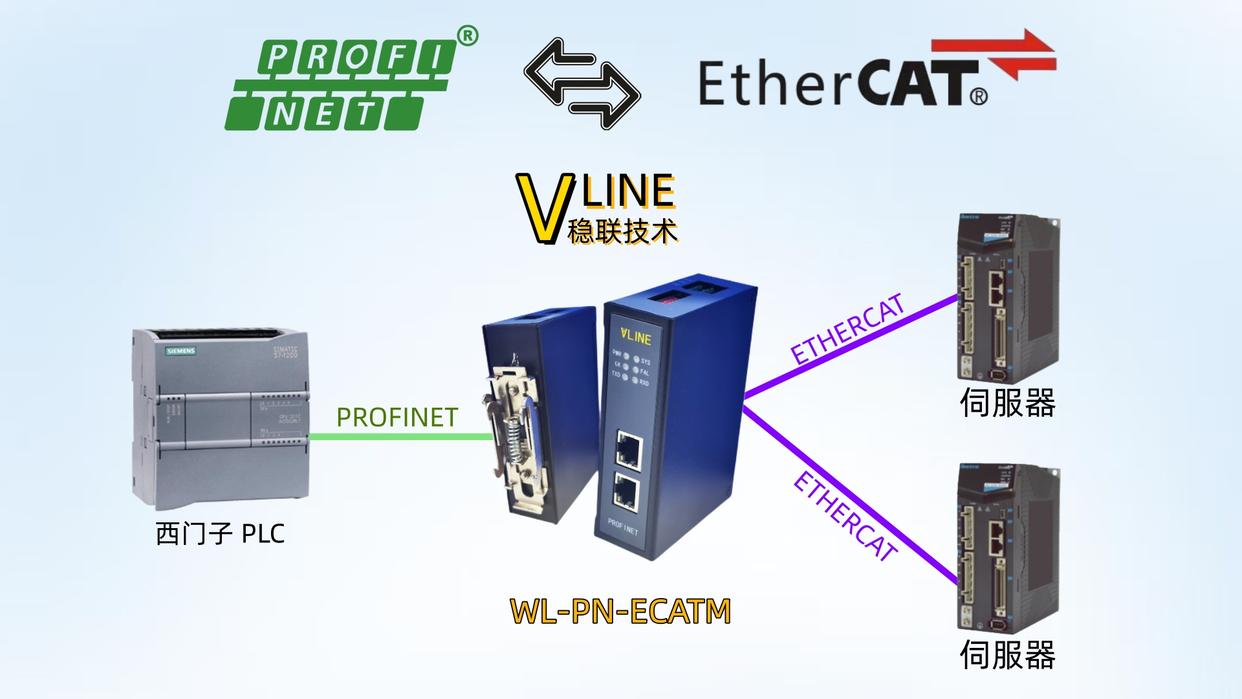

本案例聚焦于西门子1200PLC与B1E系列伺服驱动器的连接难题。在正常运行工况下，B1E系列伺服驱动器需具备对EtherCAT协议的支持能力，并作为EtherCAT从站运行；而监控系统所采用的西门子S7-1200系列PLC则支持PROFINET协议。鉴于两种协议存在不一致性，二者无法直接开展通讯以实现数据交互。因此，需借助第三方协议转换模块来实现不同协议间的数据交换。在本案例中，选用北京稳联技术生产的EtherCat转ProfiNet网关模块，以实现PLC与远程IO数据的整体交互。

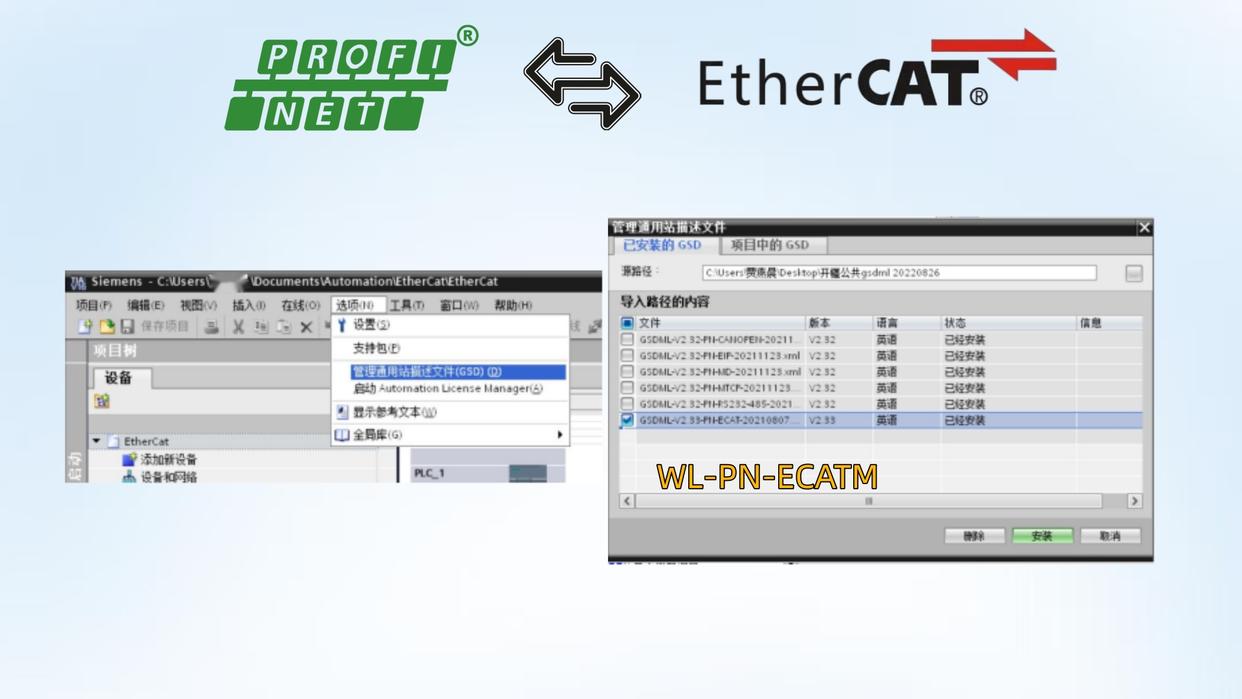

首先将EtherCAT转Profinet网关GSD文件导入西门子PLC组态软件中；找到GSD所在文件夹；

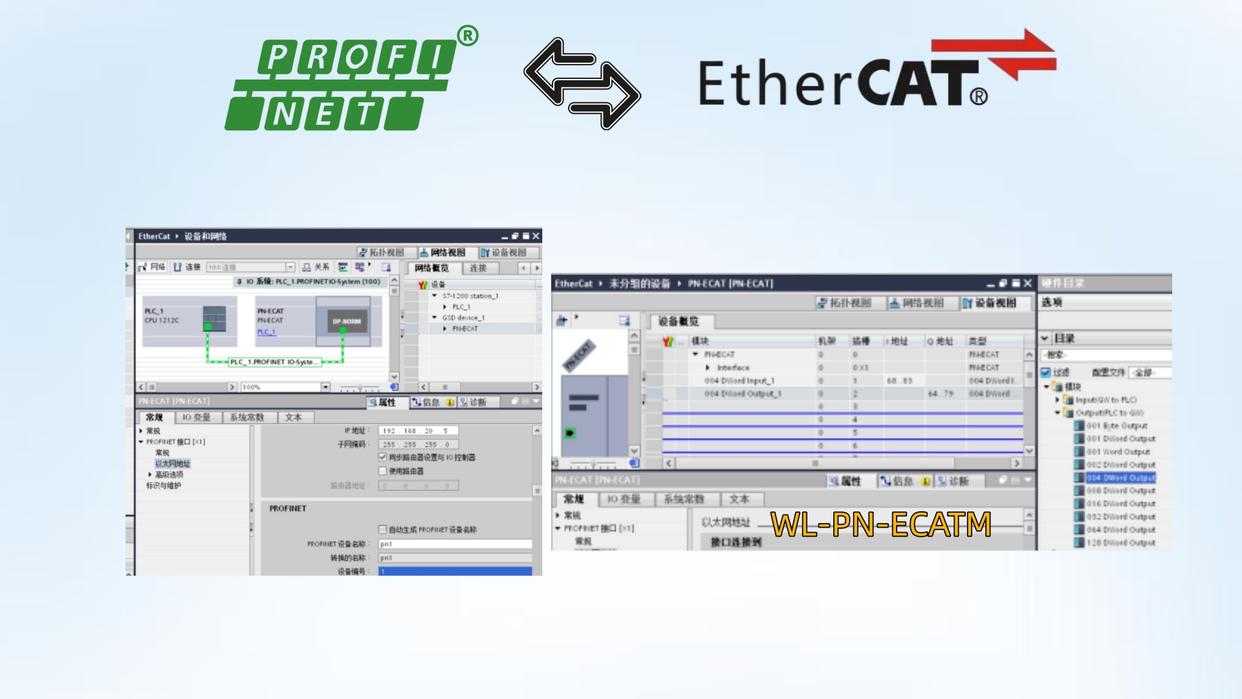

添加EtherCAT转Profinet网关模块，并设置EtherCAT转Profinet网关IP地址及设备名称。添加输入输出字节数长度。

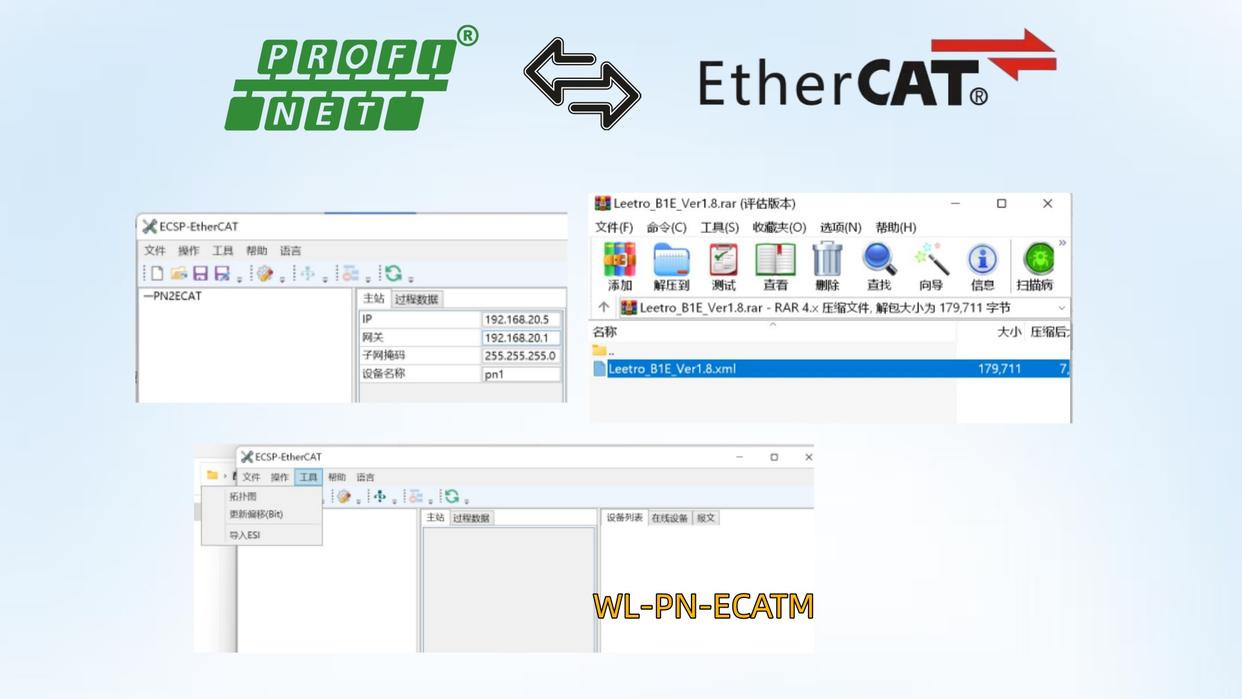

保存组态并下载到PLC，打开网关配置软件，新建项目并设置EtherCAT转Profinet网关IP及设备名称（与PLC组态保持一致，如将pn2ecat改为pn1）；添加从站伺服，首先官网下载从站的XML文件；打开配置软件，点击工具选择导入ESI文件；
选择解压好的文件，刷新库后显示出设备；新建项目，添加EtherCAT主站和从站；设置从站一些基本参数（一般站号自动排序，所以保持默认即可）；

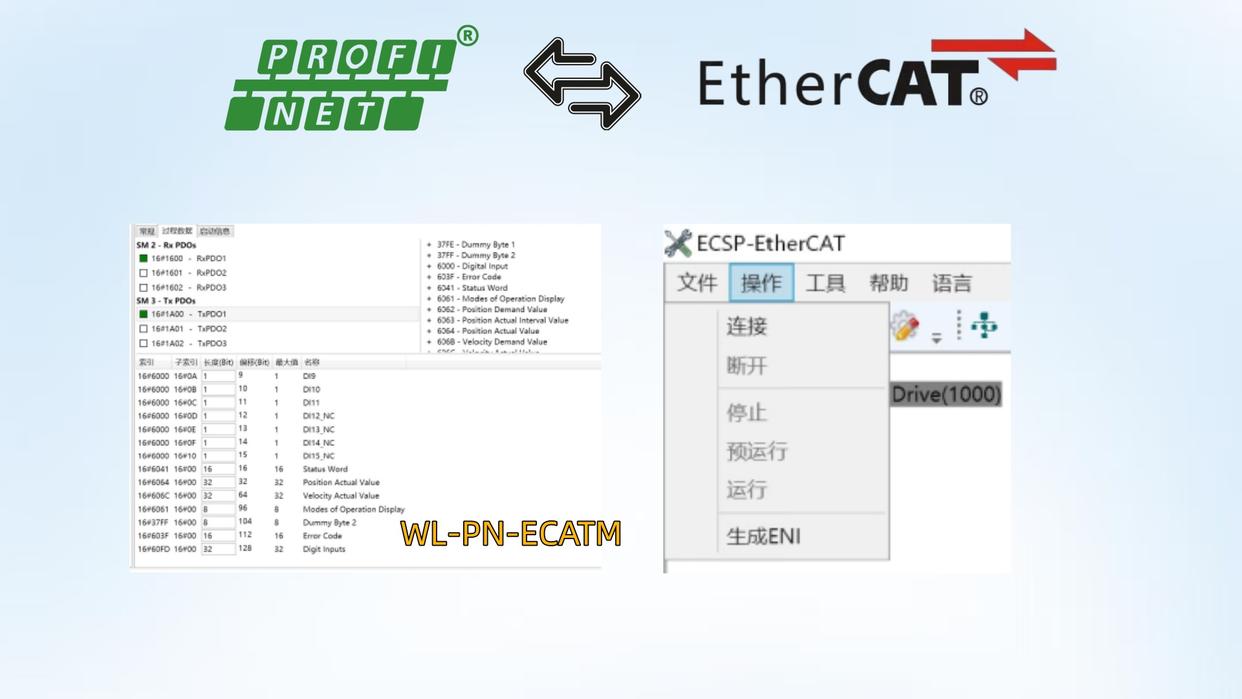

根据工艺需要来设置从站的PDO参数分配；
本例在RPDO1里设置了13参数。（一条PDO可配置多个参数，具体跟从站描述文件有关）TPDO1里默认设置了22个参数，可根据需要自行添加删减；确认配置无误后点击"操作"-"连接"；
随后预运行及运行会变为黑色可选状态。依次点击预运行-运行，把配置下载进网关即可。连接PLC与EtherCAT转Profinet网关及第三方设备。Ok灯亮后表示Profinet通讯正常，RUN常亮，err灭表示EtherCAT通讯正常。从站的RxPDOs对应从站的接收即主站的发送Q地址TxPDOs对应从站的发送即主站的接收I地址。通讯正常后对PLC及其他Profinet主站对应的IQ地址进行读写即可。
