三相开绕组永磁同步电机的容错控制

三相开绕组永磁同步电机容错控制。

最近在搞三相开绕组永磁同步电机项目，发现这货虽然性能强悍，但绕组开路时真能让人抓狂。传统控制策略一旦遇到绕组故障，整个系统直接躺平给你看。今天就聊聊怎么让电机在断线、短路等突发状况下还能接着干活。

先说说绕组短路这个最要命的故障。我在DSP里加了段实时电流监测代码：

c 复制代码

void Fault_Check(float Ia, float Ib, float Ic) {
    static uint8_t error_count = 0;
    if(fabs(Ia) > 1.2*I_rated || fabs(Ib) > 1.2*I_rated || fabs(Ic) > 1.2*I_rated) {
        error_count++;
        if(error_count > 5) {  // 持续5个控制周期
            GPIO_WritePin(FAULT_LED, HIGH);
            PWM_Disable();      // 紧急关闭PWM
            System_FaultHandler(PHASE_OVERLOAD);
        }
    } else {
        error_count = 0;
    }
}

这段代码实现的是动态电流阈值判断，注意这里用了1.2倍额定电流作为触发门槛。实际调试中发现，单纯依靠固定阈值容易误触发，后来改成了根据转速自适应的动态阈值。比如高速时允许短时过流，低速时则要更严格。

遇到绕组开路的情况，传统矢量控制直接崩盘。这时候得重构控制算法，玩过电机控制的都知道Clarke变换吧？正常情况是：

matlab 复制代码

% 传统Clark变换
I_alpha = Ia - 0.5*Ib - 0.5*Ic;
I_beta = (sqrt(3)/2)*Ib - (sqrt(3)/2)*Ic;

当C相开路时，得改成：

matlab 复制代码

% 容错Clark变换
if phase_fault == 3  % C相故障
    I_alpha = (2/sqrt(3))*(Ia*cos(theta) + Ib*cos(theta - 2*pi/3))
    I_beta = (2/sqrt(3))*(Ia*sin(theta) + Ib*sin(theta - 2*pi/3))
end

这个改进版的关键在于补偿系数的动态调整。实测发现补偿系数随负载变化需要微调，后来在DSP里做了个在线参数修正模块，用梯度下降法实时优化系数。

三相开绕组永磁同步电机容错控制。

硬件层面也有讲究，我在驱动板上加了双路冗余设计。比如每个桥臂的驱动信号走两路光耦隔离，一路异常立即切换备用通道。PCB布局时特意把故障检测电路放在功率回路旁边，缩短信号路径。有次实验室炸管就是因为检测信号延迟了2us，教训惨痛。

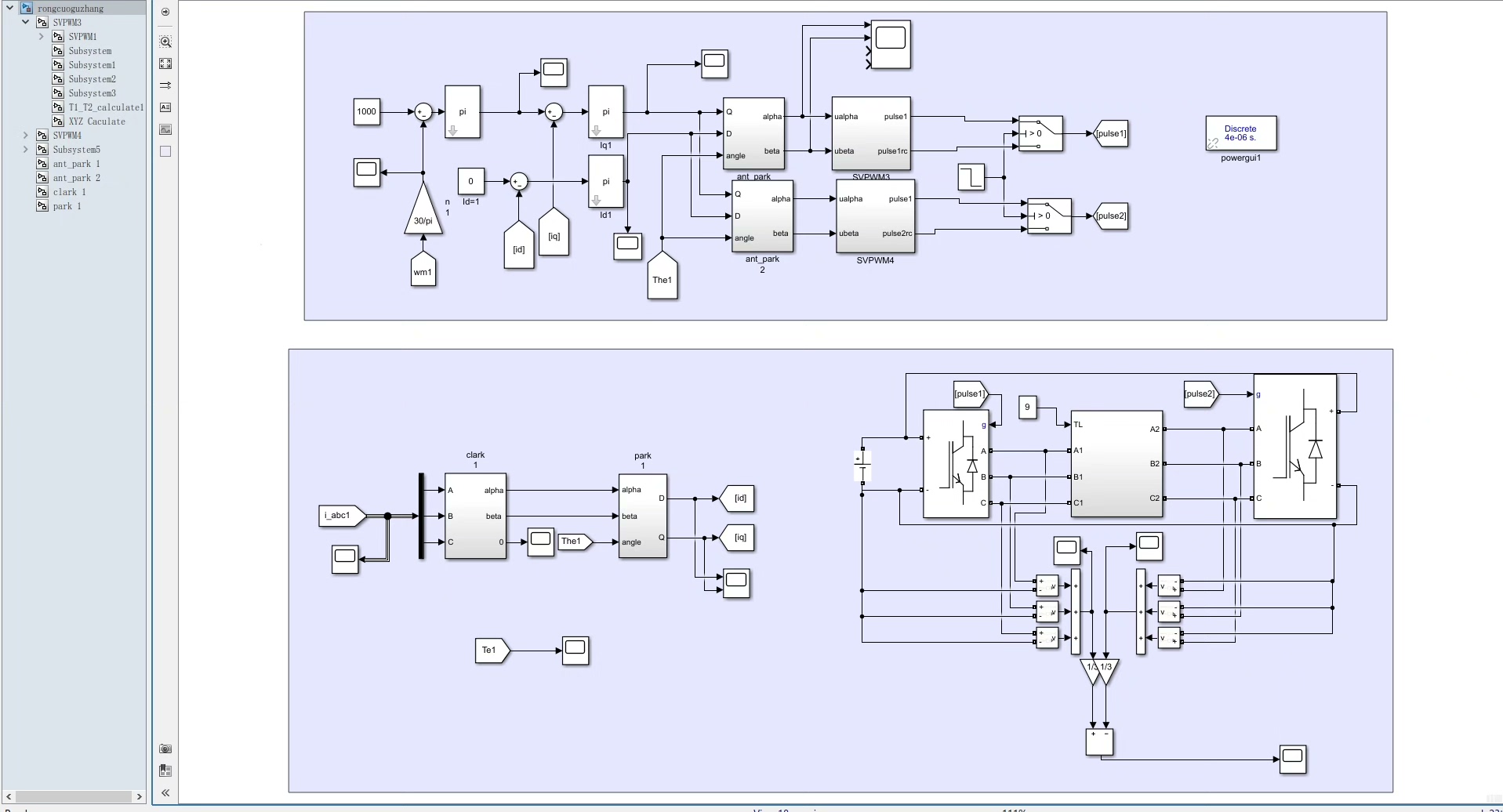

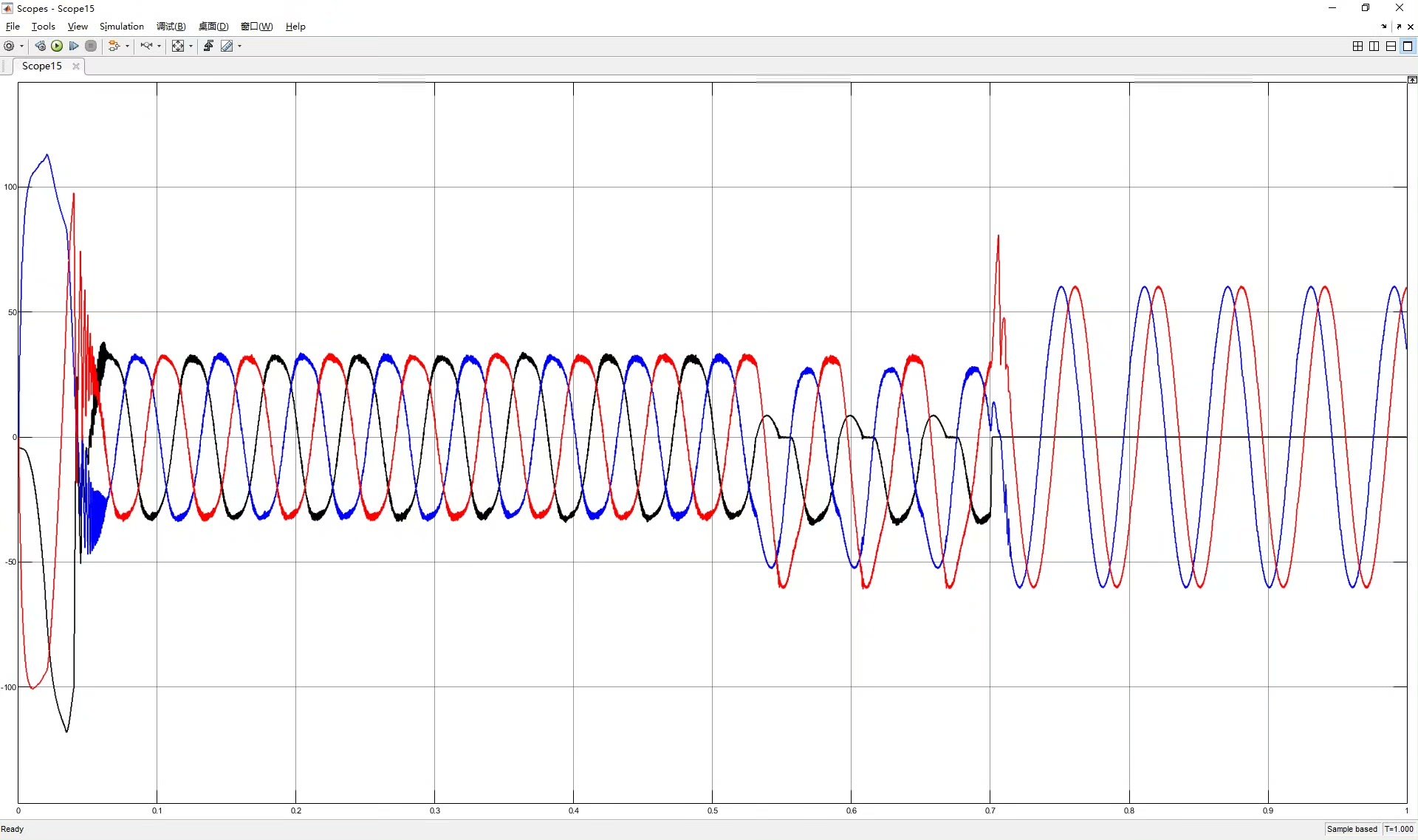

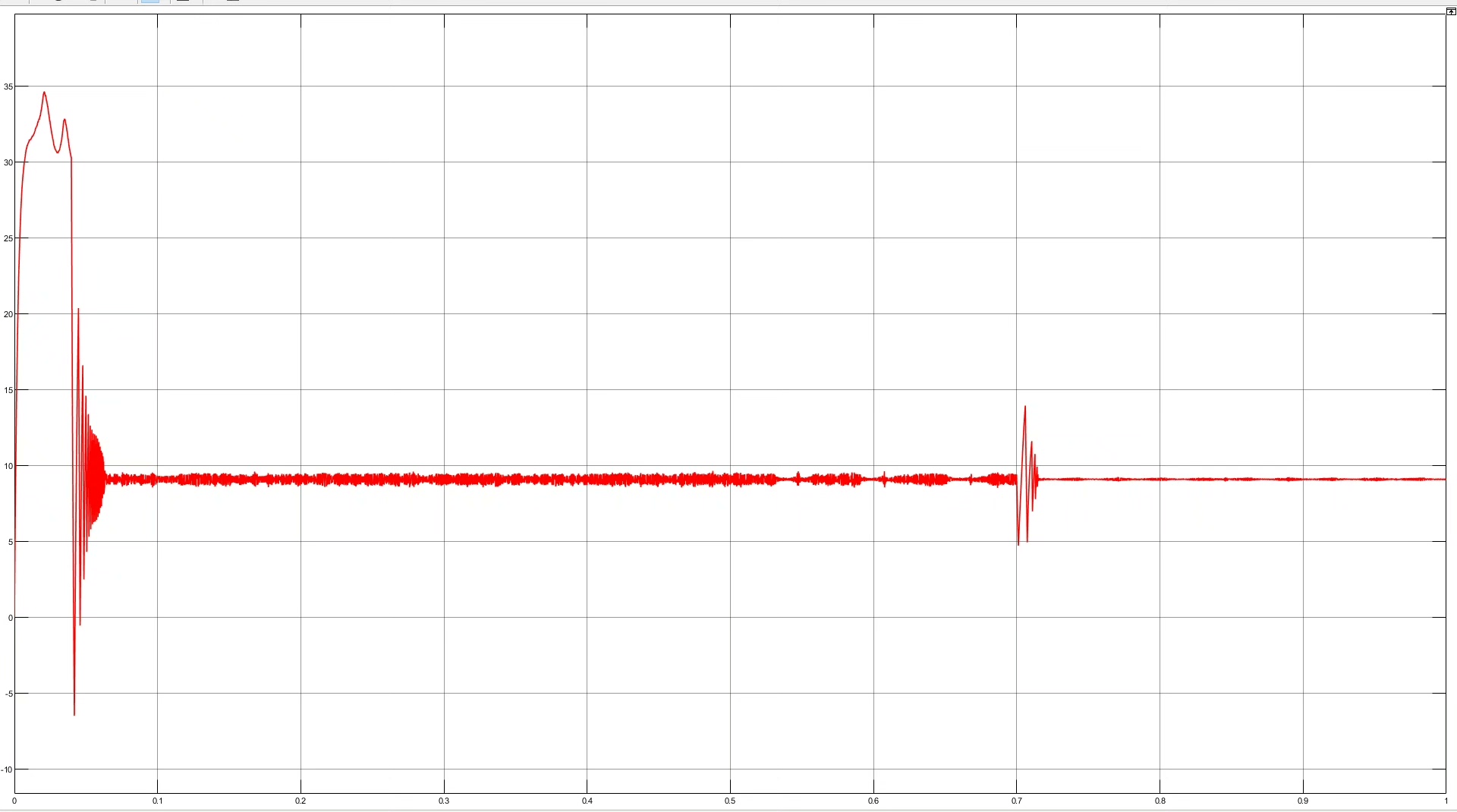

最后说说测试结果，在突卸50%负载时，容错系统能在3ms内完成故障识别和模式切换。不过转矩脉动会从正常的5%飙到15%，这时候需要加入谐波注入补偿。贴段实际在用的谐波注入代码：

c 复制代码

void Harmonic_Injection(float *Ud, float *Uq) {
    if(fault_flag) {
        float theta_3rd = 3 * Get_ElcAngle();
        *Ud += 0.15 * sin(theta_3rd);  // 三次谐波注入
        *Uq += 0.1 * cos(theta_3rd);
    }
}

这个谐波分量不是随便加的，得根据剩余绕组的空间分布来算。有次手贱把系数调大了一倍，电机直接变按摩器，振得实验台都在抖... 所以说容错控制就是在走钢丝，稍有不慎就翻车。

搞了半年容错控制，最大的感受是：没有完美的容错方案，只有针对特定故障模式的妥协方案。下次准备试试结合神经网络做故障预测，说不定能抢在故障发生前就做好预案。
