1. QWT简介

QWT（Qt Widgets for Technical Applications）是一个基于 Qt 的可扩展界面组件库，提供丰富的绘图与控件，包括二维图表、滑块、刻度、表盘等技术可视化组件，广泛用于工程、科学数据可视化和实时监控应用开发。

1.1 QWT下载

源	地址
官方网站（旧版主页）	https://sourceforge.net/projects/qwt/
官方网站	https://qwt.sourceforge.io/
GitHub 源码（镜像）	https://github.com/opencor/qwt
官方用户文档	https://documentation.help/Qwt/
社区维护的新版	https://github.com/czyt1988/QWT

各版本对 Qt 的支持情况

Qwt 版本	支持Qt 版本	说明	主要编译方式
Qwt 5.x	Qt 4	已淘汰，不建议使用	qmake
Qwt 6.0.x	Qt 4 / Qt 5	老项目常见	qmake
Qwt 6.1.x	Qt 5	稳定经典版	qmake（推荐）
Qwt 6.2.x	Qt 5	官方较新版本	qmake / 部分支持 CMake
Qwt 6.3.x	Qt 5 / Qt 6	官方 6.3 系列，支持 Qt6（主线稳定版）	CMake（推荐） / qmake
社区增强版（czyt1988/QWT）	Qt 5 / Qt 6	社区维护增强版 / 国内常用	CMake / qmake

1.2 QWT特性

QWT 是 Qt 的扩展库，为 Qt Widgets 提供科学/工程应用常用的 UI 组件，比如：

QwtPlot：二维绘图控件
QwtPlotCurve：曲线图
QwtScaleDraw：坐标刻度
QwtDial、QwtKnob：电子仪表类控件
各种滑块、刻度盘等辅助控件

总体来说，QWT 不仅是绘图，还包括各种可视化控制器，是 Qt Widgets 生态下功能丰富的技术组件库。

2. QWT官方

2.1 QWT官方编译

克隆代码
bash 复制代码
```
git clone https://github.com/opencor/qwt.git
```

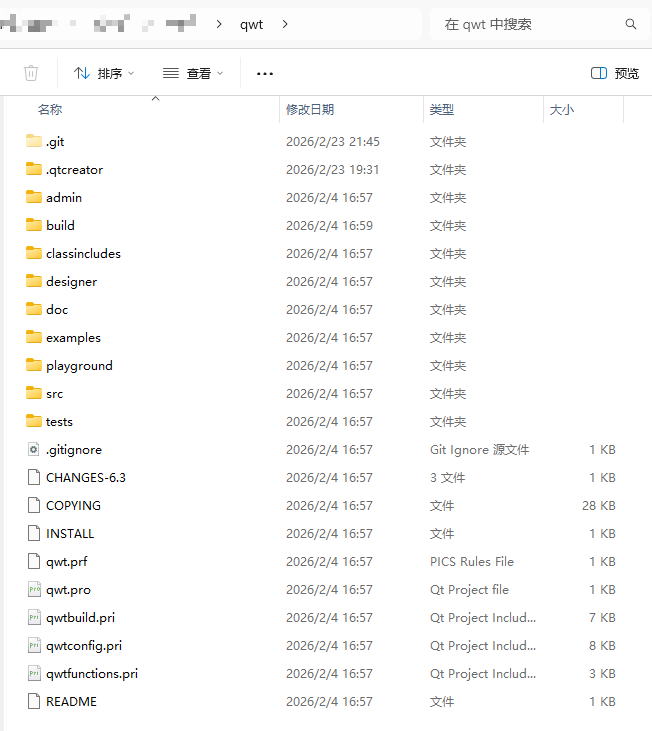

克隆后文件结构 如下：

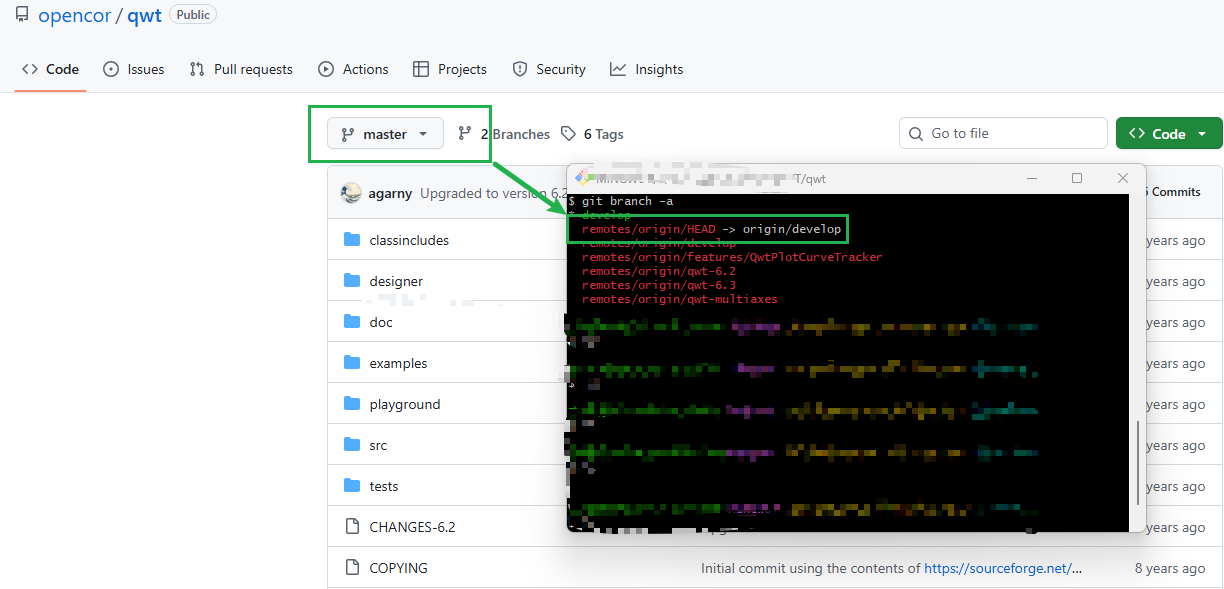

这里master分支即为develop分支

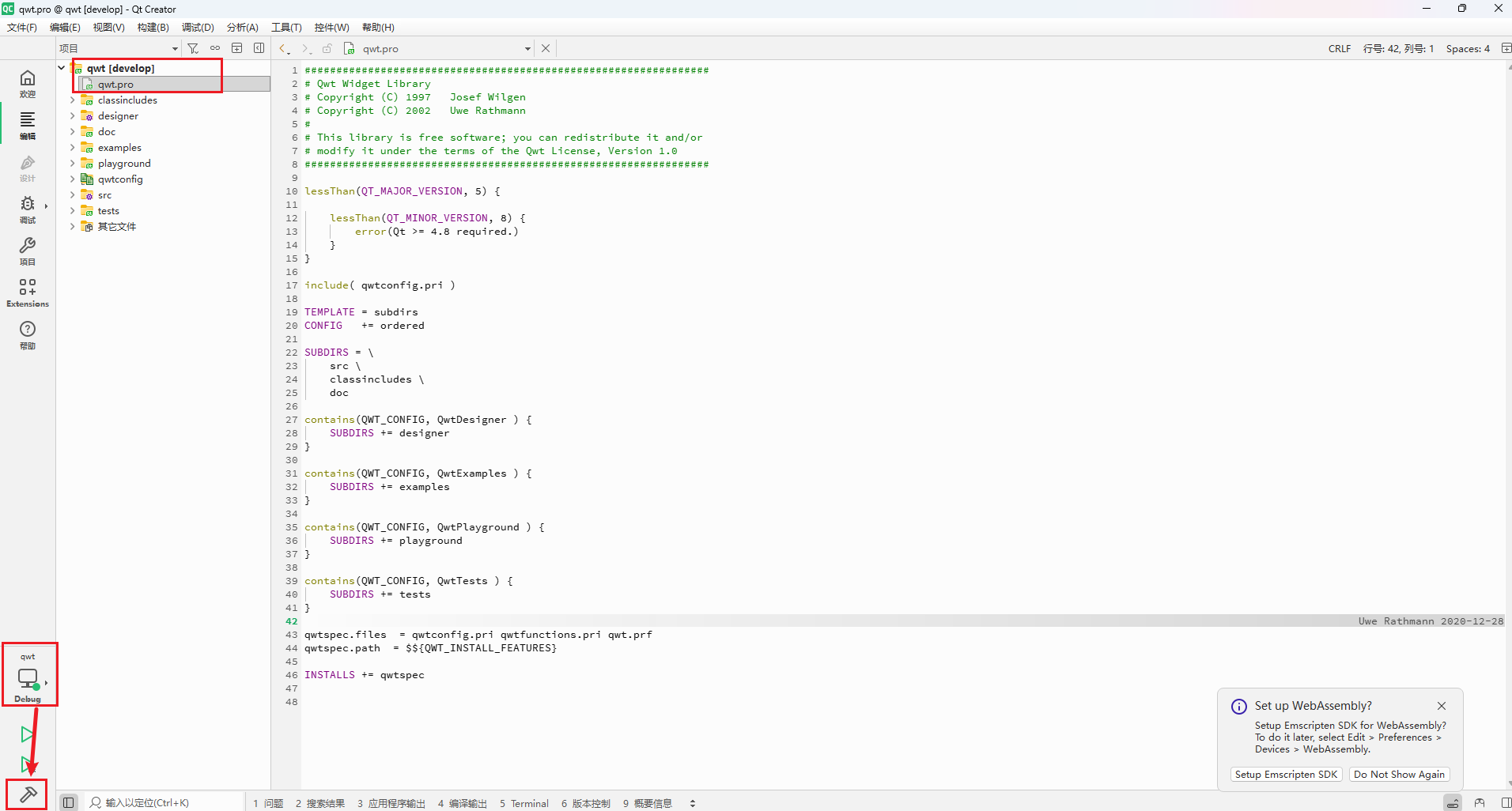

用Qt Creator打开qwt.pro文件，可选择项目配置为：Qt_6_10_1_MSVC2022_64bit

gi

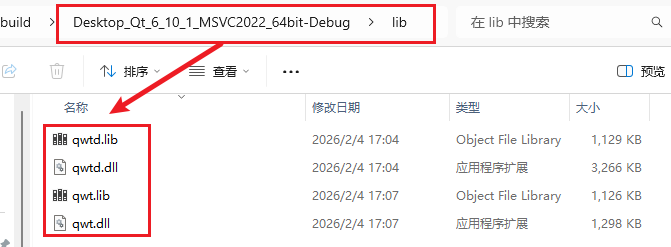

编译后lib文件
编译后include文件 ，需要自己copy

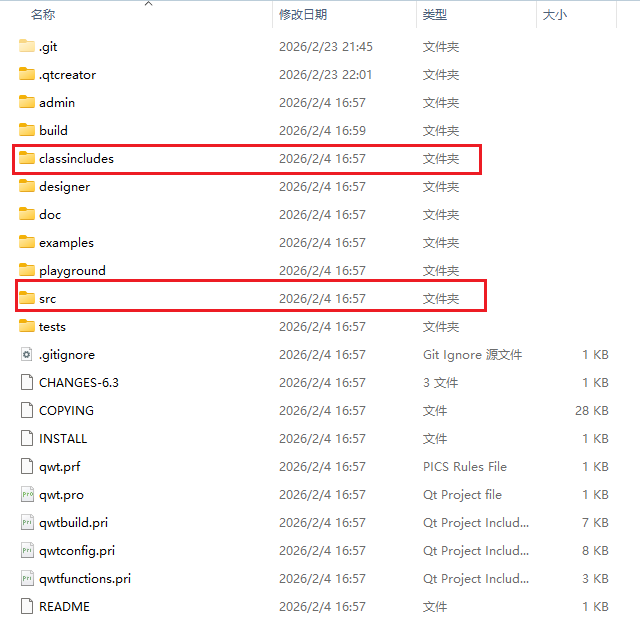

- classincludes文件夹内，删除classincludes.pro文件
- src文件夹内，只保留**.h**文件

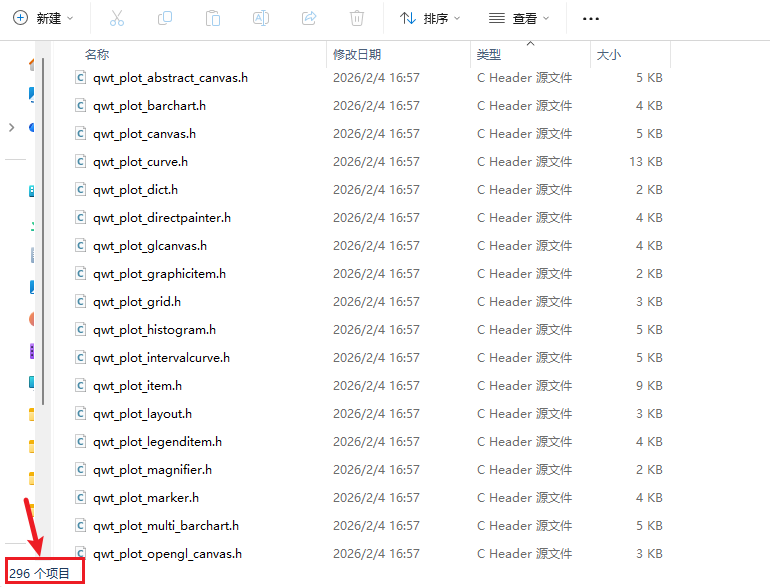

- 共计296个文件，如下

2.2 QWT官方示例

示例项目目录结构

bash 复制代码

QwtDemo/
├── main.cpp
├── mainwindow.h
├── mainwindow.cpp
├── mainwindow.ui
├── QwtPlotWidget.h
└── QwtPlotWidget.cpp

CMakeLists.txt引用编译的库

bash 复制代码

#qwt 绘图库
add_library(Qwt SHARED  IMPORTED)
set_target_properties(Qwt PROPERTIES
    IMPORTED_IMPLIB_DEBUG "${CMAKE_SOURCE_DIR}/3rd/qwt/lib/qwtd.lib"
    IMPORTED_IMPLIB_RELEASE "${CMAKE_SOURCE_DIR}/3rd/qwt/lib/qwt.lib"
    INTERFACE_INCLUDE_DIRECTORIES "${CMAKE_SOURCE_DIR}/3rd/qwt/include"
)
target_compile_definitions(Qwt INTERFACE QWT_DLL)

set(TRD_PACKAGE Qwt)

target_link_libraries(${PROJECT_NAME}
    PRIVATE ${QT_PACKAGE}
    PUBLIC
        ${TRD_PACKAGE}
)

封装绘图控件封装：QwtPlotWidget
QwtPlotWidget.h

cpp 复制代码

#ifndef QWTPLOTWIDGET_H
#define QWTPLOTWIDGET_H

#include <QTimer>
#include <qwt_plot.h>
#include <qwt_plot_curve.h>

class QwtPlotWidget : public QwtPlot {
    Q_OBJECT

public:
    QwtPlotWidget(QWidget* parent = nullptr);
    void updateData();

private:
    QwtPlotCurve *sinCurve;
    QwtPlotCurve *cosCurve;

    QVector<double> xData;
    QVector<double> sinData;
    QVector<double> cosData;

    QTimer timer;
};

#endif // QWTPLOTWIDGET_H

QwtPlotWidget.cpp

cpp 复制代码

#include "QwtPlotWidget.h"
#include <cmath>

QwtPlotWidget::QwtPlotWidget(QWidget *parent) : QwtPlot(parent) {
    setTitle("实时正弦/余弦曲线");
    setAxisTitle(QwtPlot::xBottom, "X");
    setAxisTitle(QwtPlot::yLeft, "Y");

    // 创建两个曲线
    sinCurve = new QwtPlotCurve("Sine");
    cosCurve = new QwtPlotCurve("Cosine");

    sinCurve->attach(this);
    cosCurve->attach(this);

    // 初始化数据
    for (int i = 0; i < 360; ++i)  {
        double rad = qDegreesToRadians((double)i);
        xData.push_back(i);
        sinData.push_back(std::sin(rad));
        cosData.push_back(std::cos(rad));
    }

    sinCurve->setSamples(xData, sinData);
    cosCurve->setSamples(xData, cosData);

    replot();

    // 定时器
    connect(&timer, &QTimer::timeout, this, &QwtPlotWidget::updateData);
    timer.start(100); // 100 ms 更新
}

void QwtPlotWidget::updateData() {
    std::rotate(sinData.begin(), sinData.begin() + 1, sinData.end());
    std::rotate(cosData.begin(), cosData.begin() + 1, cosData.end());

    sinCurve->setSamples(xData, sinData);
    cosCurve->setSamples(xData, cosData);

    replot();
}

主窗口实现
mainwindow.h

cpp 复制代码

#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>

QT_BEGIN_NAMESPACE
namespace Ui { class MainWindow; }
QT_END_NAMESPACE

class QwtPlotWidget;

class MainWindow : public QMainWindow
{
    Q_OBJECT

public:
    MainWindow(QWidget *parent = nullptr);
    ~MainWindow();

private:
    Ui::MainWindow *ui;
    QwtPlotWidget *plot;
};

#endif // MAINWINDOW_H

mainwindow.cpp

cpp 复制代码

#include "mainwindow.h"
#include "ui_mainwindow.h"
#include "QwtPlotWidget.h"

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow) {
    ui->setupUi(this);

    plot = new QwtPlotWidget(ui->plotContainer);
    plot->setGeometry(ui->plotContainer->rect());
}

MainWindow::~MainWindow() {
    delete ui;
}

程序入口
main.cpp

cpp 复制代码

#include "mainwindow.h"
#include <QApplication>

int main(int argc, char *argv[]) {
    QApplication a(argc, argv);
    MainWindow w;
    w.show();
    return a.exec();
}

3. QWT社区

注意：QWT社区版采用CMake方式，且编译后的文件如官方版本存在出入，可根据实际情况自我选择。

QWT社区版本编译过程如下：

克隆代码
bash 复制代码
```
git clone https://github.com/czyt1988/QWT.git
```

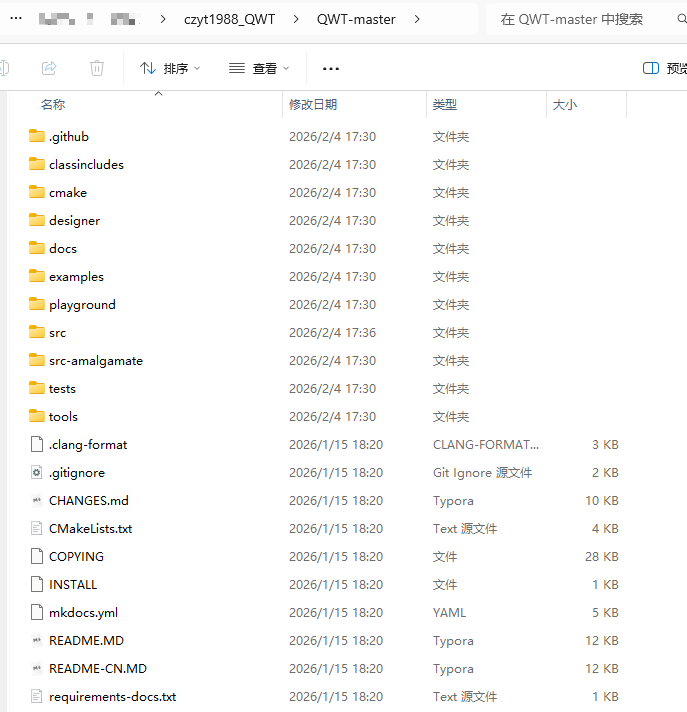

克隆后文件结构 如下：
使用CMake GUI 打开工程，并进行如下配置

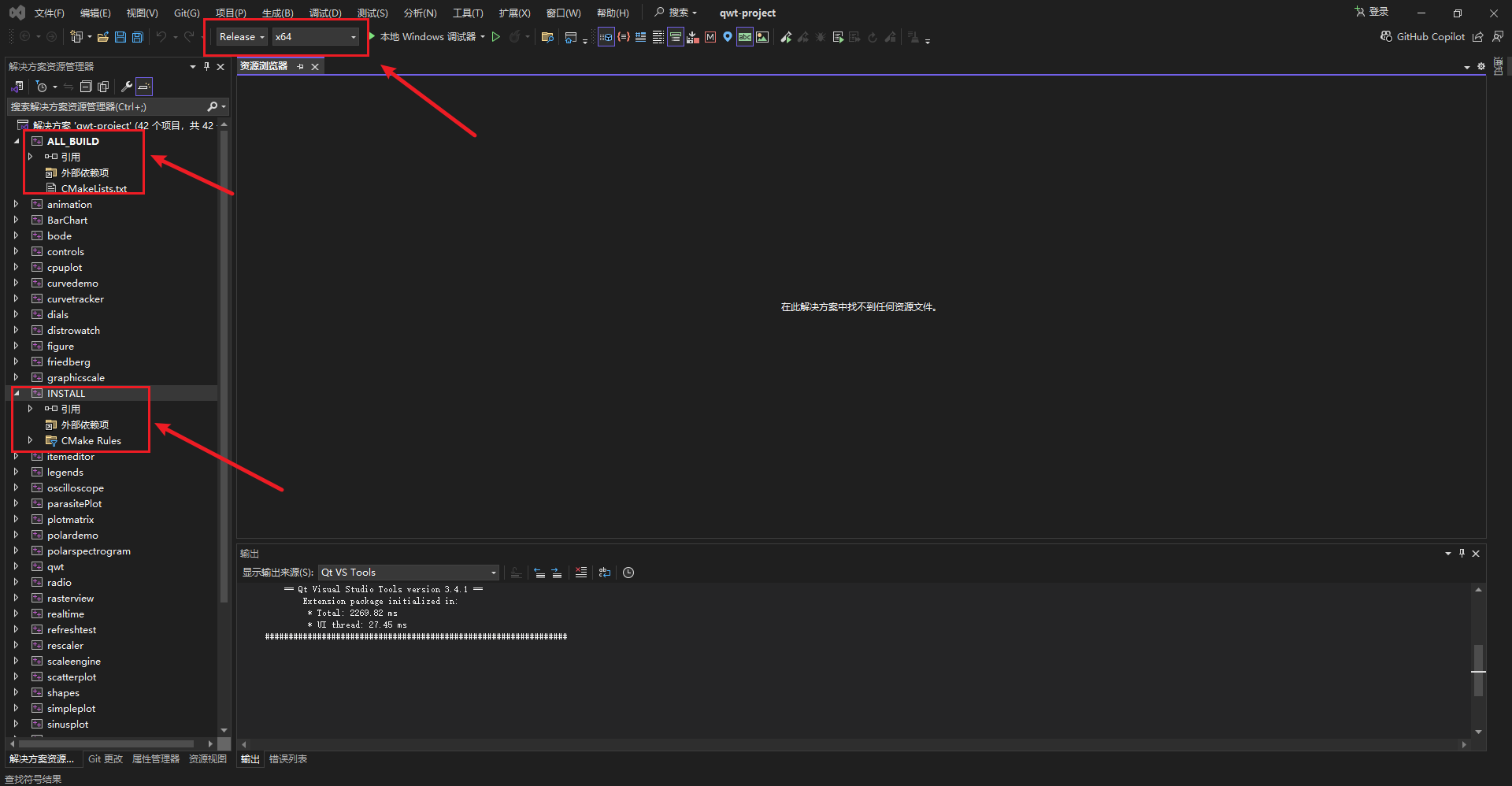

Vs工程配置如下

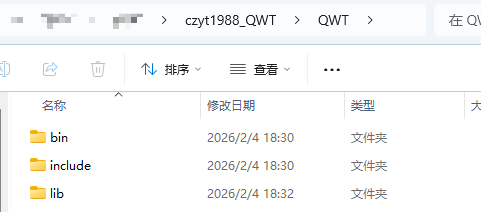

编译后目录如下

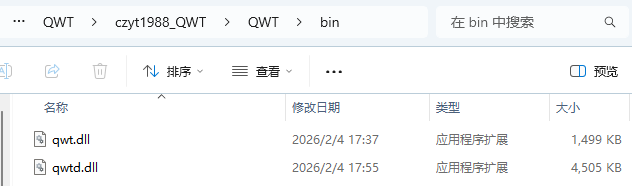

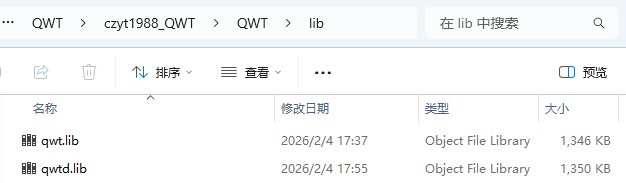

bin目录：

lib目录：

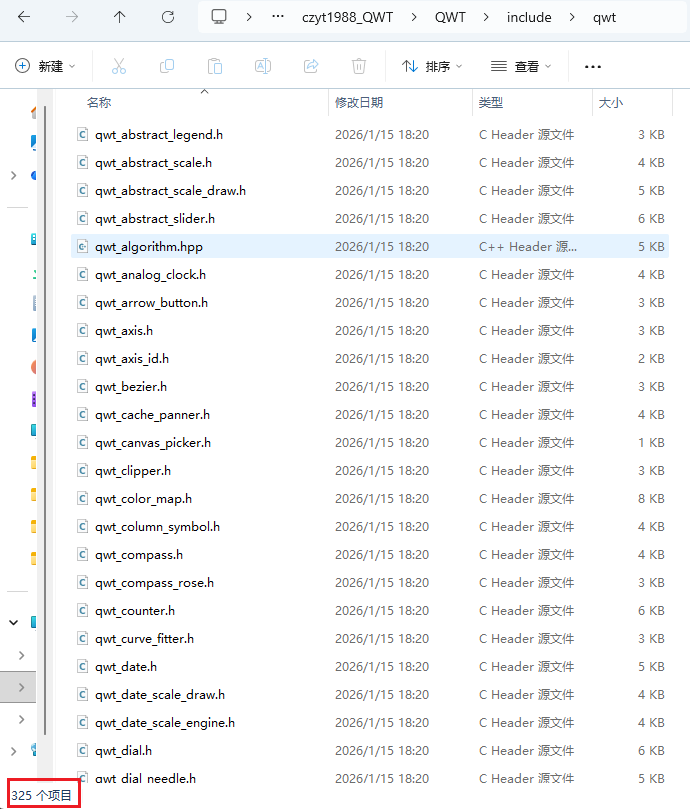

**include/qwt目录：**共325个文件
