LVS（Linux Virtual Server）是一个工作在Linux内核态的四层负载均衡解决方案，具有高性能、高稳定性和高可用性的特点。它由章文嵩博士于1998年发起，现已成为Linux内核的标准组件，广泛应用于电商大促、游戏服务器集群等需要处理百万级并发连接的场景

LVS的三种工作模式

LVS的核心是通过不同技术将客户端请求分发至后端服务器，主要有以下三种工作模式：

NAT模式（网络地址转换）

原理：调度器（Director）作为整个集群的网关，接收客户端请求后，修改目标IP地址为选定的真实服务器（RealServer），后者处理完请求后将响应数据发回给调度器，由调度器修改源IP后再返回给客户端。特点：请求和响应报文都必须经过调度器，因此调度器容易成为性能瓶颈，适用于节点数较少（10-20台）的小型集群。其优点在于配置简单，且后端服务器可以运行任意操作系统，支持端口映射。
DR模式（直接路由）

原理：调度器和后端服务器共享同一个虚拟IP（VIP），且必须在同一物理网络。调度器收到请求后，不修改IP报文，只将数据帧的目标MAC地址改写为选定服务器的MAC地址并广播。后端服务器直接处理请求，并将响应通过其网卡直接返回给客户端 ，不再经过调度器。特点：这是性能最好的模式，消除了调度器的转发开销，理论吞吐量极高，非常适合大规模高并发场景。但它要求调度器和后端服务器在同一个二层网络，且不支持端口映射。后端服务器需要进行额外的ARP抑制配置，以避免IP冲突。
TUN模式（IP隧道）

原理：调度器收到请求后，通过IP隧道技术（如IPIP封装）将原始数据包封装在一个新的IP包中，发送给处于不同网络的后端服务器。服务器解封装后处理请求，并将响应直接返回给客户端。
特点：最大的优势是支持**跨地域（跨子网）**部署集群，突破了DR模式的物理网络限制。但配置相对复杂，要求后端服务器支持IP隧道协议。由于存在封装和解封装的开销，性能略低于DR模式。

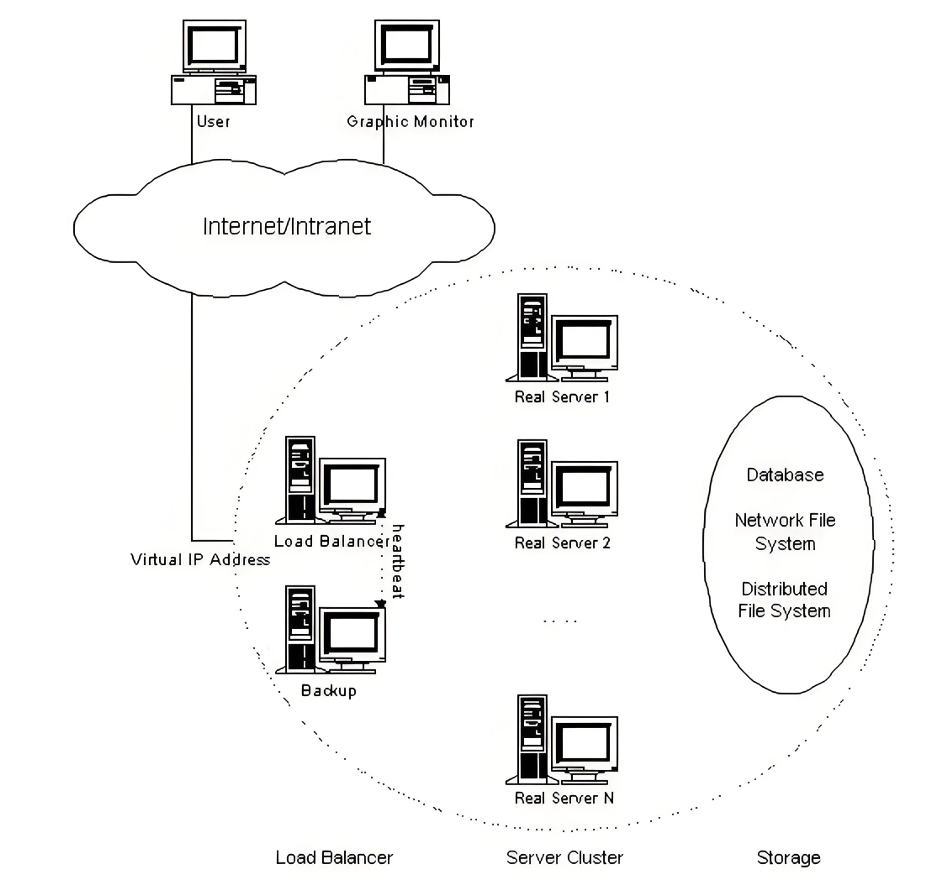

lvs集群体系结构

实验

nat模式

RS1

复制代码

[root@RS1 ~]# vmset.sh eth0 192.168.153.10 RS1 noroute
[root@RS1 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.153.100
[root@RS1 ~]# nmcli connection reload
[root@RS1 ~]# nmcli connection up eth0
[root@RS1 ~]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.153.100   0.0.0.0         UG    100    0        0 eth0
192.168.153.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0

[root@RS1 ~]# dnf install httpd -y
[root@RS1 ~]# systemctl enable --now httpd
[root@RS1 ~]# echo RS1 - 192.168.153.10 > /var/www/html/index.html

RS2同RS1一样

在vs主机中测试环境

复制代码

[root@vsnode ~]# curl  192.168.153.10
RS1 - 192.168.153.10
[root@vsnode ~]# curl  192.168.153.20
RS2 - 192.168.153.20

NAT模式实现方法

1.vs

复制代码

#1，开启内核路由功能
[root@vsnode ~]# echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf
[root@vsnode ~]# sysctl  -p
net.ipv4.ip_forward = 1

#2.编写策略
[root@vsnode ~]# ipvsadm -C
[root@vsnode ~]# ipvsadm -A -t 192.168.40.100:80 -s wrr
[root@vsnode ~]# ipvsadm -a -t 192.168.40.100:80 -r 192.168.153.10:80 -m  -w 1
[root@vsnode ~]# ipvsadm -a -t 192.168.40.100:80 -r 192.168.153.20:80 -m  -w 1
[root@vsnode ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.25.254.100:80 wrr
  -> 192.168.153.10:80              Masq    1      0          0
  -> 192.168.153.20:80              Masq    1      0          0

复制代码

#测试
[root@vsnode ~]# for i in {1..10};do curl 192.168.40.100;done
RS2 - 192.168.153.20
RS1 - 192.168.153.10
RS2 - 192.168.153.20
RS1 - 192.168.153.10
RS2 - 192.168.153.20
RS1 - 192.168.153.10
RS2 - 192.168.153.20
RS1 - 192.168.153.10
RS2 - 192.168.153.20
RS1 - 192.168.153.10

复制代码

#更改权重 [root@vsnode ~]# ipvsadm -e -t 192.168.40:80 -r 192.168.153.10:80 -m -w 2 [root@vsnode ~]# ipvsadm -Ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn TCP  172.25.254.100:80 wrr  -> 192.168.153.10:80             Masq    2      0          5  -> 192.168.153.20:80             Masq    1      0          5

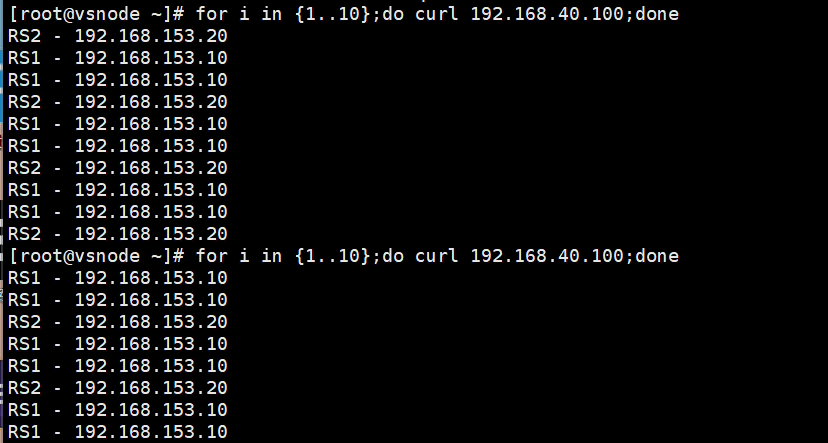

#测试
[root@vsnode ~]# for i in {1..10};do curl 192.168.40.100;done
RS2 - 192.168.153.20
RS1 - 192.168.153.10
RS1 - 192.168.153.10
RS2 - 192.168.153.20
RS1 - 192.168.153.10
RS1 - 192.168.153.10
RS2 - 192.168.153.20
RS1 - 192.168.153.10
RS1 - 192.168.153.10
RS2 - 192.168.153.20

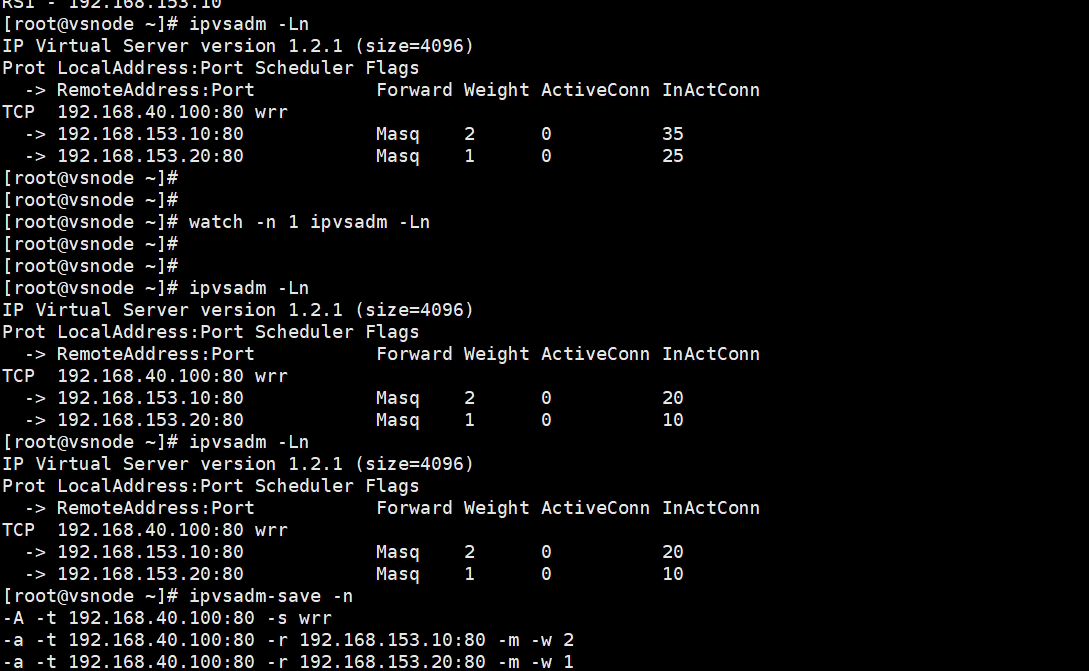

规则持久化

实验过程可以用过打开另外一个shell的并执行监控命令的方式进行观察

复制代码

[root@vsnode ~]# watch -n 1 ipvsadm -Ln
#利用自定义文件进行持久化
[root@vsnode ~]# ipvsadm-save -n
-A -t 192.168.40:80 -s wrr
-a -t 192.168.40:80 -r 192.168.153.10:80 -m -w 2
-a -t 192.168.40:80 -r 192.168.153.20:80 -m -w 1
[root@vsnode ~]# ipvsadm-save -n > /mnt/ipvs.rule
[root@vsnode ~]# ipvsadm -C
[root@vsnode ~]# ipvsadm-restore < /mnt/ipvs.rule

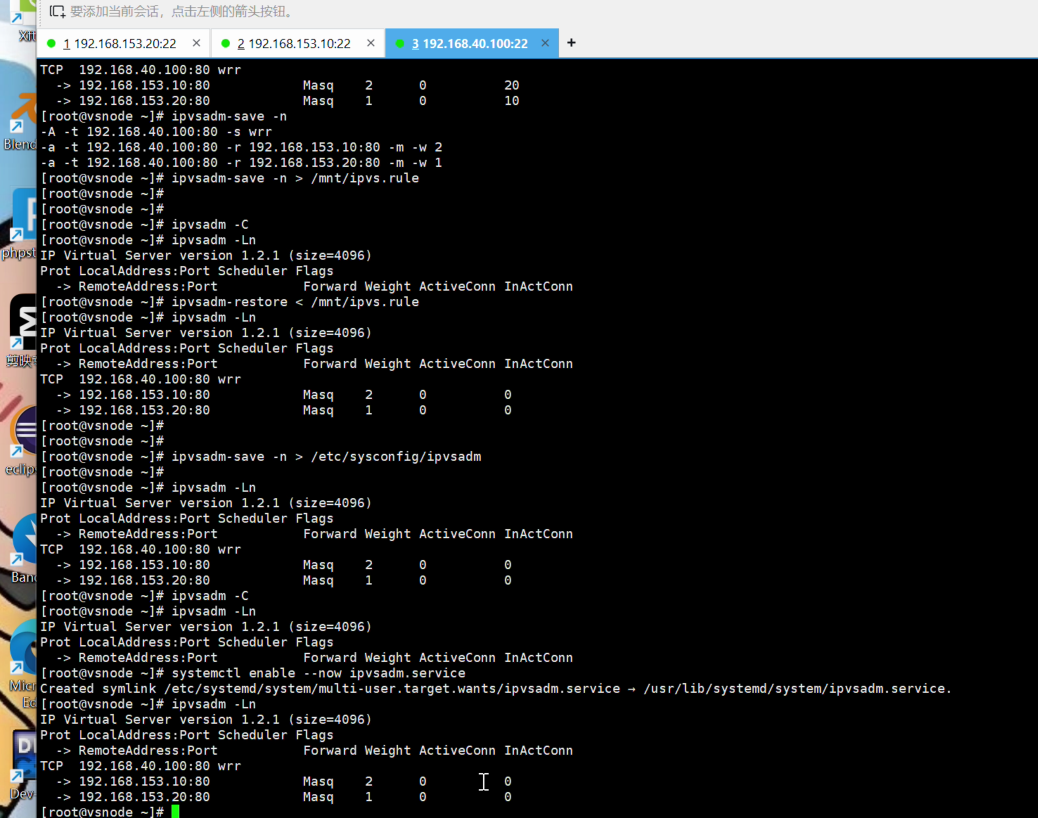

#利用守护进程进行规则持久化
[root@vsnode ~]# ipvsadm-save -n > /etc/sysconfig/ipvsadm
[root@vsnode ~]# ipvsadm -C
[root@vsnode ~]# systemctl enable --now ipvsadm.service
Created symlink /etc/systemd/system/multi-user.target.wants/ipvsadm.service → /usr/lib/systemd/system/ipvsadm.service.

DR模式实验过程

环境设定方式

#在路由器中

复制代码

[root@router ~]# systemctl disable --now ipvsadm.service
Removed "/etc/systemd/system/multi-user.target.wants/ipvsadm.service".
[root@router ~]# ipvsadm -C

#在路由器中
[root@router ~]# vmset.sh eth0 192.168.40.100 vsnode
[root@router ~]# vmset.sh eth1 192.168.153.100 vsnode noroute、

#设定内核路由功能
[root@router ~]# echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf
[root@router ~]# sysctl  -p
net.ipv4.ip_forward = 1

#数据转发策略
[root@router ~]# iptables -t nat -A POSTROUTING -o eth1 -j SNAT --to-source 192.168.153.100
[root@vsnode ~]# iptables -t nat -A POSTROUTING -o eth0 -j SNAT --to-source 192.168.40.100

#vsnode 调度器0

复制代码

[root@vsnode ~]# vmset.sh  eth0 192.168.153.50 vsnode  norouter
[root@vsnode ~]# vim /etc/NetworkManager/system-connections/eth0.nmconnection
[connection]
id=eth0
type=ethernet
interface-name=eth0


[ipv4]
method=manual
address1==192.168.153.50/24,192.168.153.100

[root@vsnode ~]# cd  /etc/NetworkManager/system-connections/
[root@vsnode system-connections]#  cp -p eth0.nmconnection lo.nmconnection
[root@vsnode system-connections]# vim lo.nmconnection
[connection]
id=lo
type=loopback
interface-name=lo


[ipv4]
method=manual
address1==127.0.0.1/8
address2=192.168.153.200/32

[root@RS1 system-connections]# nmcli connection reload
[root@RS1 system-connections]# nmcli connection up eth0
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/7）
[root@RS1 system-connections]# nmcli connection up  lo
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/8）


#检测
root@vsnode system-connections]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.0.100   0.0.0.0         UG    100    0        0 eth0
192.168.153.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0
192.168.153.0     0.0.0.0         255.255.255.0   U     100    0        0 eth0
[root@vsnode system-connections]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet 192.168.153.200/32 brd 192.168.0.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:0c:29:41:e5:8b brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    altname ens160
    inet 192.168.153.50/24 brd 192.168.0.255 scope global secondary noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::e40:8975:6b9:fea8/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

复制代码

#客户端

复制代码

[root@client ~]# vmset.sh  eth0 192.168.40.99 client norouter
[root@client ~]# nmcli connection reload
[root@client ~]# nmcli connection up eth0
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/5）
[root@client ~]# route  -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.40.100  0.0.0.0         UG    100    0        0 eth0
192.168.40.0    0.0.0.0         255.255.255.0   U     100    0        0 eth0

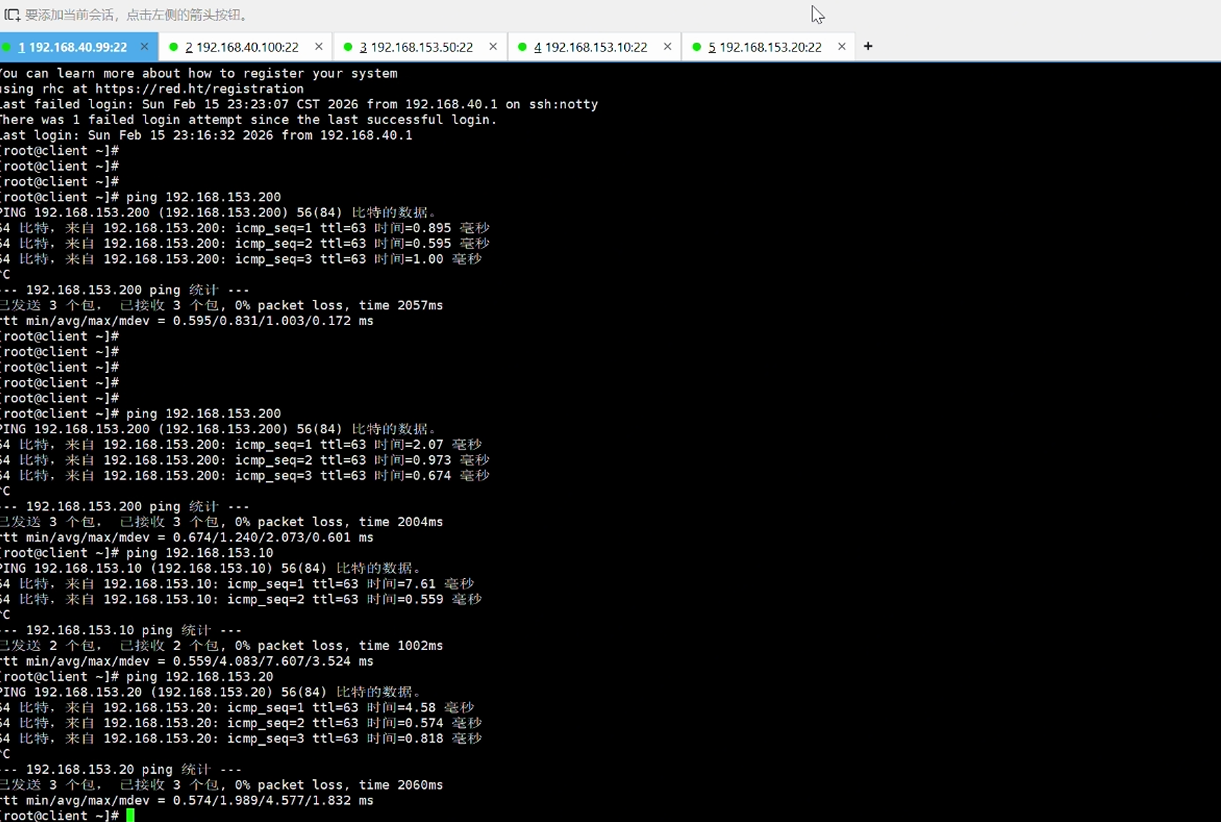

#检测
[root@client ~]# ping 192.168.153.200
PING 192.168.153.200 (192.168.153.200) 56(84) 比特的数据。
64 比特，来自 192.168.153.200: icmp_seq=1 ttl=128 时间=1.08 毫秒

复制代码

#RS1
[root@RS1 ~]# vmset.sh eth0 192.168.153.10 RS1 noroute
[root@RS1 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100
[root@RS1 ~]# nmcli connection reload
[root@RS1 ~]# nmcli connection up eth0

#在lo上设定vip
[root@RS1 ~]# cd /etc/NetworkManager/system-connections/
[root@RS1 system-connections]# cp -p eth0.nmconnection lo.nmconnection
[root@RS1 system-connections]# nmcli connection reload
[root@RS1 system-connections]# nmcli connection up lo
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/6）

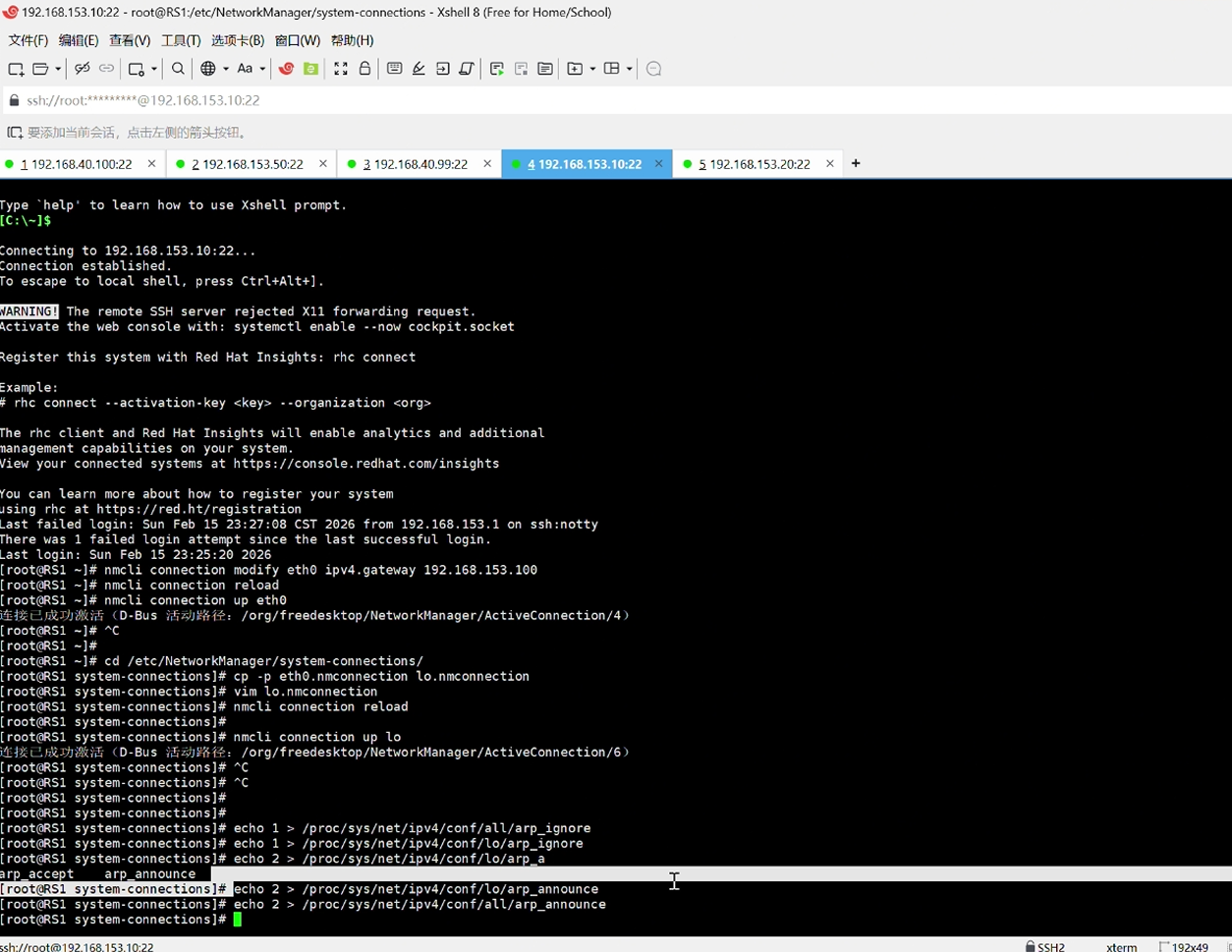

 #arp禁止响应
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

为什么必须禁止ARP响应？

在DR模式下，调度器（Director）和后端服务器（RealServer）都配置了相同的虚拟IP（VIP）。但只有调度器需要作为网关响应来自外部的ARP请求，后端服务器则必须保持"沉默"。

正常路径 ：客户端或路由器广播"谁是VIP？"的ARP请求。只有调度器应该应答，将自己的MAC地址告诉请求方，这样流量才会流经调度器进行分发。
异常路径 ：如果后端服务器应答了这个ARP请求，网络中的交换机可能会学到错误的MAC地址表。部分流量会被直接转发给后端服务器，导致这些请求绕过了调度器。由于后端服务器不具备调度器的分发逻辑，这些请求会因无法找到目标而失败。

根本原因：TCP/IP协议栈默认会响应任何发往本机IP地址（包括VIP）的ARP请求。
