前言---二叉树初探：计算机科学中的分叉树

前言

在计算机科学的世界里，有一类结构无处不在------文件夹的层层嵌套、网站的组织架构、甚至你正在阅读的这篇博客所在的DOM树，它们背后都藏着一个共同的身影：树。

而今天我们要聊的，是树家族中最重要、最基础的一员------二叉树。

你可能会好奇：为什么偏偏是"二叉"？为什么不是三叉、四叉？这得从计算机的"思维方式"说起。计算机本质上是一个只会判断"是/否"、"真/假"、"大/小"的机器，它最擅长的事情就是二选一。就像走迷宫时面对岔路口，每次只需要决定向左还是向右------这种"二分"的思维模式，恰好与二叉树的结构完美契合。

事实上，二叉树的诞生正是源于人类对"比较"和"排序"的需求。早在20世纪60年代，计算机科学家们就开始系统研究这种结构。1960年代初，著名计算机科学家艾兹赫尔·戴克斯特拉（Edsger Dijkstra）提出了基于二叉树的堆（Heap）数据结构；1964年，乔治·柯林斯（George J. Collins）提出了AVL树------第一种自平衡的二叉搜索树。这些早期研究为后来的二叉树算法和应用奠定了基石。

更有趣的是，在数学上，两个分支和N个分支是等价的------任何多叉树都可以通过特定的方式转换为二叉树来处理。这意味着，掌握了二叉树，你就掌握了解构复杂层级关系的一把万能钥匙。

今天，我们就从零开始，揭开二叉树的神秘面纱。

一.树的概念及结构

1.树的概念及结构

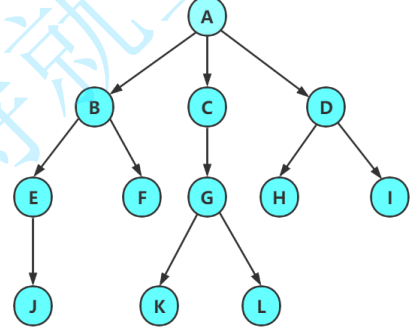

1.1 什么是树？（用生活例子引入）

首先，你可以想象一下你电脑里的文件夹结构。

你打开"我的电脑"，里面有一个叫"学习资料"的文件夹（这可以看作是根）。你双击打开它，里面又有几个文件夹："数学"、"英语"、"Python编程"。你再打开"Python编程"，里面又有"基础语法"和"项目实战"两个文件夹...

这种一层套一层、有清晰归属关系的结构，其实就是一种"树"形结构。

或者，再想一下你家中的家族族谱 ：

最上面是爷爷（根），爷爷下面有爸爸和叔叔（分支），爸爸下面有你和你哥哥（叶子）。

1.2 树的官方定义（用大白话翻译）

树是一种非线性的数据结构，它是由n（n>=0）个有限结点组成一个具有层次关系的集合。把它叫做树是因

为它看起来像一棵倒挂的树，也就是说它是根朝上，而叶朝下的。

有一个特殊的结点，称为根结点，根结点没有前驱结点

除根结点外，其余结点被分成M(M>0)个互不相交的集合T1、T2、......、Tm，其中每一个集合Ti(1<= i <= m)又是一棵结构与树类似的子树。每棵子树的根结点有且只有一个前驱，可以有0个或多个后继

因此，树是递归定义的。

"树是一种非线性的数据结构"
- 人话解释 ：我们之前可能学过"链表"、"数组"，它们像一条线一样，一个挨着一个串起来。但树不一样，它是一个有分支的结构，一个点可以连接多个下面的点，就像文件夹里可以有多个子文件夹一样。
"它是由n（n>=0）个有限结点组成"
- 人话解释：这里的"结点"就是树里的每一个元素。比如文件夹里的每一个文件或文件夹，都可以称作一个"结点"。如果 n=0，那就代表这是一棵"空树"，啥也没有。
"有一个特殊的结点，称为根结点，根结点没有前驱结点"
- 人话解释 ：根就是整棵树最顶端的那个老大。
- 特点：它只有一个，而且它是唯一一个没有"上级"的节点。就像一家公司的CEO，或者一个国家的总统，没人管他。在我们刚才的例子中，"C盘"或者"学习资料"就是根。
"除根结点外，其余结点被分成M(M>0)个互不相交的集合...其中每一个集合...又是一棵子树"
- 人话解释 ：这是树最核心、最神奇的地方------递归。
- 我们把根节点去掉，剩下的部分其实是由好几棵"小树"（子树）组成的。
- 比如，把"学习资料"这个根节点拿掉，剩下的"数学"文件夹本身，其实就是一棵"小树"。它下面还可以有"高等数学"、"线性代数"这些"叶子"。
- 这些"小树"之间是互不相交的，意思是"数学"文件夹里的东西不会跑到"英语"文件夹里去，它们是独立的。
"因此，树是递归定义的"
- 人话解释 ：这个概念很有意思，就是树里面还有树。
- 一棵大树（比如整个文件系统），是由很多棵小树（各个子文件夹）组成的。而每一棵小树，它的结构又和大树一模一样（也有自己的根和分支）。这就叫递归，像俄罗斯套娃一样，一层套一层。

注意：树形结构中，子树之间不能有交集，否则就不是树形结构

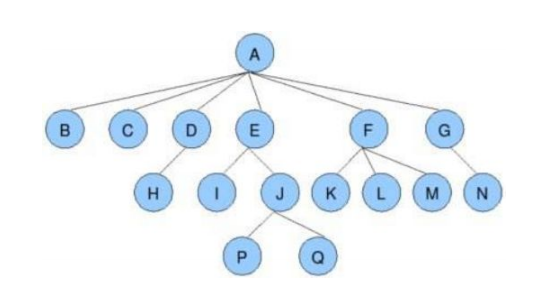

2.树的相关概念

结点的度 ：一个结点含有的子树的个数称为该结点的度；如上图：A的为6
叶结点或终端结点 ：度为0的结点称为叶结点；如上图：B、C、H、I...等结点为叶结点
非终端结点或分支结点 ：度不为0的结点；如上图：D、E、F、G...等结点为分支结点
双亲结点或父结点 ：若一个结点含有子结点，则这个结点称为其子结点的父结点；如上图：A是B的父结点
孩子结点或子结点 ：一个结点含有的子树的根结点称为该结点的子结点；如上图：B是A的孩子结点
兄弟结点 ：具有相同父结点的结点互称为兄弟结点；如上图：B、C是兄弟结点

树的度：一棵树中，最大的结点的度称为树的度；如上图：树的度为6
结点的层次 ：从根开始定义起，根为第1层，根的子结点为第2层，以此类推；
树的高度或深度 ：树中结点的最大层次；如上图：树的高度为4
堂兄弟结点 ：双亲在同一层的结点互为堂兄弟；如上图：H、I互为兄弟结点
结点的祖先 ：从根到该结点所经分支上的所有结点；如上图：A是所有结点的祖先
子孙：以某结点为根的子树中任一结点都称为该结点的子孙。如上图：所有结点都是A的子孙
森林：由m（m>0）棵互不相交的树的集合称为森林；

以上转为人话：

根节点 (Root)：老祖宗（唯一的一个，没有爸爸）。
叶子节点 (Leaf)：家里最年轻的这一代，没有孩子了（比如你，你下面没文件夹了）。
父节点 (Parent)：你的爸爸。如果B节点是A节点的上一级，A就是B的子节点，B就是A的父节点。
子节点 (Child)：你的儿子。父节点的直接下级。
兄弟节点 (Sibling)：你的亲兄弟姐妹。同一个父节点下的子节点。
节点的度 (Degree)：一个人有几个儿子。比如你爸爸生了2个孩子，他的度就是2。
树的度：整个家族里，谁的儿子最多，那个数字就是树的度。
层次 (Level)：你在这个家族里排第几辈。老祖宗是第1层，他儿子是第2层。
树的深度/高度：这个家族总共传了多少代（总共几层楼）。

3.树的表示

树结构相对线性表就比较复杂了，要存储表示起来就比较麻烦了，既然保存值域，也要保存结点和结点之间的关系 ，实际中树有很多种表示方式如：双亲表示法，孩子表示法、孩子双亲表示法以及孩子兄弟表示法等。我们这里就简单的了解其中最常用的孩子兄弟表示法。

c 复制代码

typedef int DataType;
struct Node
{
 struct Node* firstChild1; // 第一个孩子结点
 struct Node* pNextBrother; // 指向其下一个兄弟结点
 DataType data; // 结点中的数据域
};

在计算机里存储一棵树（比如那个文件夹结构）时，会碰到一个麻烦：每个节点的孩子数量是不固定的 。

有的节点（比如根目录）可能有几十个文件夹（孩子），有的节点（比如一个空文件夹）则一个孩子都没有。

如果用我们之前讲过的、每个节点都固定留一堆位置来存孩子的指针（就像C语言里的数组），会造成大量的内存浪费。因为大部分节点可能没那么多孩子。

为了解决这个问题，计算机科学家想出了一个很巧妙的办法，叫做**"孩子兄弟表示法"**。

核心思想：统一的视角

这个方法的核心思想只有一句话：
让树的每个节点，只记录两件事：

它的第一个孩子是谁。
它的下一个兄弟是谁。

通过这种方式，任何一棵复杂的、每个节点孩子数量都不一样的树，都可以被转换成一种每个节点只有两个指针 的结构。这实际上就是把一棵普通的树，变成了一棵二叉树（每个节点最多有两个分支）。

一个生活中的类比：家庭聚会

想象一下，你要组织一场超级大家族聚会，你需要记录所有人的关系，画一张人员关系图。

普通树画法：爷爷坐在中间，他下面围着爸爸、叔叔、姑姑。爸爸下面又围着你、你哥、你姐。这种画法很直观，但计算机存储起来麻烦，因为每个人下面围的人数都不一样。
"孩子兄弟"画法：你换一种方式组织大家排队拍照：
1. 每个人只看着自己的大儿子（长子）。
2. 每个儿子只看着自己的亲弟弟（下一个兄弟）。

这样排出来的队伍就很有规律了：

爷爷站在第一排，他只指着他的大儿子（爸爸）。

爸爸站在第二排，他一手牵着他的大儿子（你），另一手指着他的亲弟弟（叔叔）。

叔叔站在第二排爸爸的旁边，他指着他的大儿子（堂弟），同时手指着下一个兄弟（姑姑）...

这样一来，虽然关系没变，但整个结构变成了一个规整的、每个人最多只"指向"两个人的链条。

图解示例

假设我们有这样一棵树：

复制代码

        A
      / | \
     B  C  D
    / \    |
   E   F   G

A 是根，有三个孩子：B、C、D。
B 有两个孩子：E、F。
C 是叶子，没孩子。
D 有一个孩子：G。

用 孩子兄弟表示法 存储后，它会变成下面这个样子（想象每个方块都有两个指针）：

节点A ：
- 指向它的第一个孩子：B。
- 它是根节点，没有兄弟，所以指向兄弟的指针为空 (Null)。
节点B ：
- 指向它的第一个孩子：E。
- 指向它的下一个兄弟：C（因为A的孩子中，B后面跟着C）。
节点C ：
- 没有孩子，所以指向孩子的指针为空。
- 指向它的下一个兄弟：D。
节点D ：
- 指向它的第一个孩子：G。
- 没有下一个兄弟了，所以指向兄弟的指针为空。
节点E ：
- 没有孩子。
- 指向它的下一个兄弟：F（因为B的孩子中，E后面跟着F）。
节点F ：
- 没有孩子。
- 没有兄弟，指向兄弟的指针为空。
节点G ：
- 没有孩子。
- 没有兄弟，指向兄弟的指针为空。

操作变得简单 ：无论原来的树有多复杂，经过这种变换，我们都可以用二叉树的操作方法来处理它。而二叉树是计算机科学里研究得最透彻、算法最成熟的数据结构之一。
结构统一：每个节点的结构是固定的（数据 + 孩子指针 + 兄弟指针），不像孩子数量不固定时那么难以管理。
节省空间：相比于为每个节点预留最大孩子数量的空间，这种方法只存储实际需要的指针，大大减少了内存浪费。

孩子兄弟表示法 ，你可以把它理解成一种"变形术"或"翻译器"。它把一棵"每个节点有任意多个孩子"的树，通过 "长子" 和 "兄弟"这两个视角，翻译成了一棵"每个节点最多有两个分支"的二叉树。

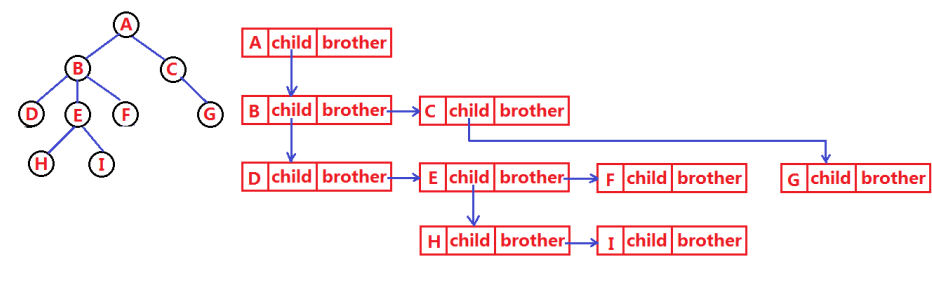

无论一个父亲节点有多少孩子，child总是指向左边开始的第一个孩子

4.树在实际中的运用（表示文件系统的目录树结构）

理解了树的结构（文件夹、族谱）之后，你会发现，计算机的世界里几乎到处都是树的影子。因为计算机最擅长的就是处理重复的事情，而"树"这种结构，完美地解决了管理、查找和排序的问题。

场景一：你的文件系统

实际运用 ：当你打开"我的电脑"，看到C盘、D盘，点进去看到一层一层的文件夹，这就是一棵标准的多叉树（每个节点可以有多个孩子）。
为什么用树？
- 管理方便：如果所有的文件都堆在一个列表里（就像数组一样），你想找一个文件，得翻半天。但通过文件夹分类（树的层次），你可以很快定位。
- 路径唯一 ：在树里，从根节点到任何一个文件，只有一条路。这就是为什么文件的"路径"（比如 C：\用户\张三\桌面\照片.jpg）是唯一的。这个路径其实就是在树里从根走到那个叶子节点的路线图。

场景二：网页浏览器

你可能每天都在用，但没意识到它是树。

实际运用：当你在浏览器里看这篇文章时，你可以试着右键点击页面空白处，选择"检查"或"查看页面源代码"。
你会看到什么？
- 你会看到一堆像 <html>、<body>、<div>、 这样的标签。
- 这其实就是一个巨大的树，叫做 DOM 树。
- <html> 是根节点。
- <body> 是 <html> 的子节点。
- （段落）是 <body> 的子节点。
- 如果  里面有一段加粗的  文字，那么  就是  的子节点。
为什么用树？
- 浏览器需要知道"这一段文字是在这个标题下面的，那个图片是在这个段落里面的"。树结构能完美表示这种嵌套关系 和层级关系。只有这样，浏览器才能知道把"张三"的名字显示在"联系人"板块下，而不是显示在页面顶部。

场景三：你公司的组织架构

实际运用：假设你在公司里，上面有部门经理，部门经理上面有总监，总监上面有CTO，CTO上面有CEO。
为什么用树？
- 这是一个典型的树结构（通常被称为组织树）。
- CEO是根节点。
- CTO、CFO是CEO的子节点。
- 这种结构清晰地定义了上下级关系 和汇报关系。软件里用来管理员工信息的模块，底层就是用树来存储这些层级数据的。

场景四：人工智能与棋类游戏

这是一个稍微进阶但非常有意思的应用。

实际运用：你玩过象棋、围棋或者五子棋的人机对战吗？电脑是怎么决定下一步走哪里的？
为什么用树？ 电脑会使用一种叫博弈树 的数据结构。
- 当前的棋局是根节点。
- 你走一步棋，就产生了几个新的棋局（子节点）。
- 电脑针对你走的每一步，再计算它可能的回应（子节点的子节点）...
- 这样一层层往下推演，就形成了一棵巨大的树。电脑通过评估这棵树，找到那个最有可能让它赢的走法。

场景五：数据库索引

当你需要在海量数据里飞快地找到一条记录时，树就派上了大用场。

实际运用：你在淘宝搜一个商品，或者用身份证号查一个人的信息。
为什么用树？
- 如果数据是一条条排着队放着的（线性结构），你要找一条，最坏情况得从头翻到尾，几亿条数据就卡死了。
- 数据库会用一种特殊的树，比如 B-树 或 B+树。
- 这种树就像一本书的目录。它不会让你一页页翻，而是先告诉你你要找的数据大概在哪个章节，然后去那个章节里找哪个小节，最后精确到页码。这样经过几次查找就能定位数据，效率非常高。你现在能在毫秒级内打开网页、查到数据，很大程度上要感谢这种树形结构。

为什么计算机这么爱用树？

我们可以把树看作是计算机里的一种组织管理大师：

用来表示天然的分层：文件系统、网页结构、公司架构，世界本身就是分层的，所以用树来存最自然。
用来快速查找（二分搜索树）：它可以让你每次比较都排除掉一半的可能性，像猜数字游戏一样，非常快。
用来做出决策（决策树）：人工智能可以通过树来模拟各种可能性，选择最优路径。比如导航软件规划路线，或者AI下棋。

所以，下次当你打开文件夹、浏览网页或者玩人机游戏时，可以想想：哦，原来背后有一棵看不见的"树"在支撑着这一切的运行。

二.二叉树概念及结构

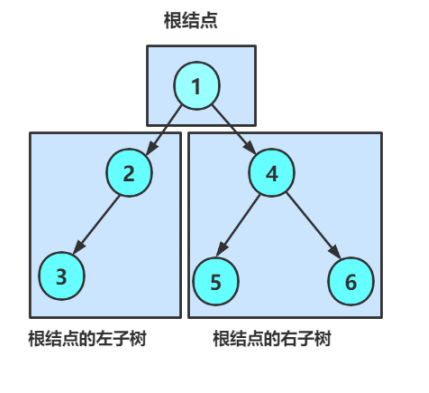

1.概念

棵二叉树是结点的一个有限集合，该集合:

或者为空
由一个根结点加上两棵别称为左子树和右子树的二叉树组成

从上图可以看出：
比特就业课
二叉树不存在度大于2的结点
二叉树的子树有左右之分，次序不能颠倒，因此二叉树是有序树

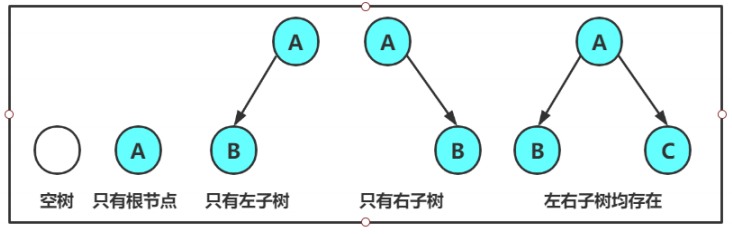

注意：对于任意的二叉树都是由以下几种情况复合而成的：

2.现实中的二叉树

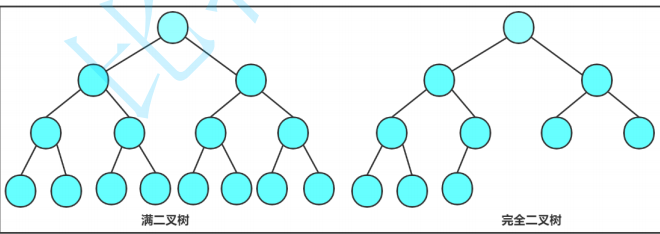

3.特殊的二叉树

满二叉树 ：一个二叉树，如果每一个层的结点数都达到最大值，则这个二叉树就是满二叉树。也就是
说，如果一个二叉树的层数为K，且结点总数是2^k-1 ，则它就是满二叉树。
完全二叉树 ：完全二叉树是效率很高的数据结构，完全二叉树是由满二叉树而引出来的。对于深度为K
的，有n个结点的二叉树，当且仅当其每一个结点都与深度为K的满二叉树中编号从1至n的结点一一对应时称之为完全二叉树。要注意的是满二叉树是一种特殊的完全二叉树。

4.二叉树的性质

若规定根结点的层数为1，则一棵非空二叉树的第i层上最多有2^(i-1) 个结点.
若规定根结点的层数为1，则深度为h的二叉树的最大结点数是 2^h - 1.
对任何一棵二叉树, 如果度为0其叶结点个数为 n0, 度为2的分支结点个数为n2 ,则有n0 ＝ n2＋1

c 复制代码

/*
* 假设二叉树有N个结点
* 从总结点数角度考虑：N = n0 + n1 + n2 ①
*
* 从边的角度考虑，N个结点的任意二叉树，总共有N-1条边
* 因为二叉树中每个结点都有双亲，根结点没有双亲，每个节点向上与其双亲之间存在一条边
* 因此N个结点的二叉树总共有N-1条边
*
* 因为度为0的结点没有孩子，故度为0的结点不产生边; 度为1的结点只有一个孩子，故每个度为1的结
点* * 产生一条边; 度为2的结点有2个孩子，故每个度为2的结点产生两条边，所以总边数为：
n1+2*n2
* 故从边的角度考虑：N-1 = n1 + 2*n2 ②
* 结合① 和 ②得：n0 + n1 + n2 = n1 + 2*n2 - 1
* 即：n0 = n2 + 1
*/

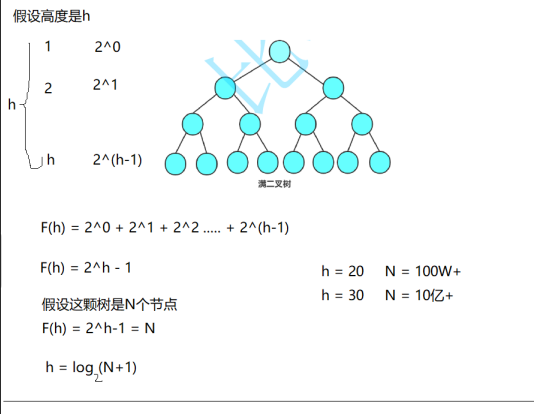

若规定根结点的层数为1，具有n个结点的满二叉树的深度，h= . (ps：是log以2
为底，n+1为对数)
对于具有n个结点的完全二叉树，如果按照从上至下从左至右的数组顺序对所有结点从0开始编号，则对
于序号为i的结点有：
若i>0，i位置结点的双亲序号：(i-1)/2；i=0，i为根结点编号，无双亲结点
若2i+1<n，左孩子序号：2i+1，2i+1>=n否则无左孩子
若2i+2<n，右孩子序号：2i+2，2i+2>=n否则无右孩子

总结

二叉树是计算机科学中最基础、最重要、最优雅的数据结构之一。它用最简单的"二分"规则，构建出了一个充满可能性的世界。

通过本文，我们了解了：

二叉树的定义和基本形态

它的起源 ------源于计算机对"比较"和"二分"的需求

它的核心性质 ------节点数、深度、叶子节点关系等

它的特殊类型 ------满二叉树、完全二叉树、二叉搜索树、平衡二叉树

它在现实世界的广泛应用

掌握了二叉树，你就掌握了解构层级关系、优化查找效率的基本功。在后续的学习中，我们还会深入二叉树的遍历、存储实现，以及更高级的变种（如红黑树、B树）。

如果你能在下次打开文件夹、浏览网页或使用数据库时，想起背后那棵看不见的"二叉树"，那么这篇文章的目的就达到了。

欢迎来到二叉树的世界------从这里开始，你将走进数据结构的更深处。
