在工业自动化、智能检测、医疗影像、安防监控等领域，机器视觉技术正成为提升效率、保障精度的核心支撑。而在整套机器视觉系统中，图像采集卡作为连接图像采集设备（相机、摄像头等）与计算机的关键纽带，承担着信号转换、数据传输、同步控制的核心使命，如同系统的"数据中枢"，直接决定了图像采集的效率、精度与稳定性，其重要性往往被低估，却贯穿了视觉应用的全流程。
图像采集卡，又称图像捕捉卡，本质上是一种专门用于接收、转换和传输图像信号的硬件设备。不同于普通的图像传输接口，它并非简单的"信号搬运工"，而是具备信号解析、数据缓冲、时序同步等核心能力，能够将相机输出的模拟或数字信号，快速转换为计算机可识别、可处理的数字像素数据，同时解决高速采集过程中的丢帧、延迟、时序错乱等问题，为后续的图像处理、分析与决策提供高质量的原始数据支撑。
核心原理：解码图像信号，搭建传输桥梁
图像采集卡的工作流程可简单概括为"接收---转换---传输---同步"四大环节，每个环节都直接影响采集效果的稳定性与精准度。
首先是信号接收环节，采集卡需匹配相机的输出接口与信号类型，常见的信号类型分为模拟信号和数字信号。模拟相机输出的是连续的电压信号，采集卡需通过A/D（模拟/数字）转换器，将其转换为离散的数字信号；而数字相机（如工业相机）直接输出数字信号，采集卡则负责解析相机的通信协议，提取有效图像数据。无论是哪种信号，采集卡的接收模块都需具备足够的兼容性，适配不同相机的输出标准。
其次是信号转换与缓冲环节，这是采集卡的核心优势所在。在高速采集场景中，相机的输出速率往往远高于计算机的处理速率，若直接传输，极易出现数据溢出、丢帧等问题。为此，优质的图像采集卡会内置板载缓存（如DDR4、DDR5内存），先将采集到的图像数据临时存储，再按照计算机的处理节奏，平稳、有序地传输至主机内存，实现"高速采集、平稳传输"的平衡。同时，部分高端采集卡还会集成FPGA（现场可编程门阵列），可在硬件层面完成简单的图像预处理，如降噪、ROI（感兴趣区域）裁剪、图像纠偏等，减轻计算机CPU的处理负担，提升整个系统的响应速度。
最后是时序同步环节，在多相机协同工作的场景（如360°全景采集、多角度检测）中，采集卡需提供精准的硬件触发与时钟同步功能，确保多个相机同时采集、数据同步传输，避免因时序偏差导致的图像错位、数据错乱，保障后续分析结果的准确性。这种同步精度通常要求达到纳秒或微秒级，是工业高精度检测场景的核心需求。
关键技术指标：决定采集卡性能的核心参数
选择合适的图像采集卡，核心是关注其关键技术指标，这些指标直接匹配不同场景的应用需求，也是区分采集卡档次的核心依据。
**1. 接口类型：**接口是采集卡与相机连接的基础，决定了相机的兼容性，常见的接口类型分为工业级和民用级。工业场景中主流的接口有Camera Link、CoaXPress、GigE Vision、USB3 Vision等，其中Camera Link接口适合高速、长距离传输，广泛应用于高端工业检测；CoaXPress接口具备超高带宽，可适配8K、16K高分辨率相机及高速采集场景；GigE和USB3 Vision接口则具备安装便捷、成本适中的优势，适合中低端工业场景及民用场景（如安防监控）。民用场景中，HDMI、VGA接口的采集卡较为常见，主要用于视频录制、直播等需求。
**2. 总线规格：**采集卡通过总线与计算机主板连接，总线的规格直接决定了数据传输的最大带宽。目前主流的总线为PCIe（PCI Express），常见版本有PCIe 3.0、PCIe 4.0、PCIe 5.0，版本越高，带宽越大；同时，总线通道数（x4、x8、x16）也会影响带宽，通道数越多，传输速率越快。例如，PCIe 4.0 x8的带宽可达128GB/s，能够满足8K高速相机的实时采集需求，而PCIe 3.0 x4则适合中低分辨率、中低帧率的采集场景。
**3. 采集分辨率与帧率：**分辨率决定了采集图像的清晰度，帧率则决定了采集的实时性。采集卡需支持相机的最大分辨率和帧率，确保在最高配置下不丢帧。例如，工业检测中常用的1080P相机，采集卡需支持1920×1080分辨率；高速运动检测场景（如流水线分拣），则需要采集卡支持每秒数百帧甚至上千帧的采集速率。
**4. 同步精度：**对于多相机协同、外部设备联动的场景，同步精度至关重要。优质的工业采集卡可提供纳秒级的触发延迟，支持硬件触发、软件触发、外部触发等多种触发方式，确保多设备时序统一，避免图像错位、数据偏差。
**5. 环境适应性：**工业场景往往存在强干扰、震动、高低温等复杂环境，因此工业级采集卡需具备良好的EMC（电磁兼容性）、EMI（电磁干扰）设计，具备抗震动、宽温工作（如-40℃~85℃）的能力，确保在恶劣环境下稳定运行；而民用场景对环境适应性的要求相对较低。
主流分类与应用场景：适配不同需求的精准定位
根据接口类型、功能定位和应用场景的不同，图像采集卡可分为多种类型，每种类型都有其独特的优势和适用场景，精准匹配不同行业的需求。
（一）按接口类型分类
**1. Camera Link采集卡：**主打高速、高可靠性，支持长距离传输（最远可达10米），带宽较高，适合高端工业检测场景，如半导体芯片检测、精密电子元件检测、汽车零部件检测等，能够适配高速、高分辨率的工业相机，保障采集过程的稳定性和精准度。
**2. CoaXPress采集卡：**目前带宽最高的工业采集卡类型，单通道带宽可达12.5Gbps，支持多通道叠加，适合8K、16K高分辨率相机及高速采集场景，如高速运动物体检测、医疗影像（如CT、MRI）采集等，能够满足超大容量数据的实时传输需求。

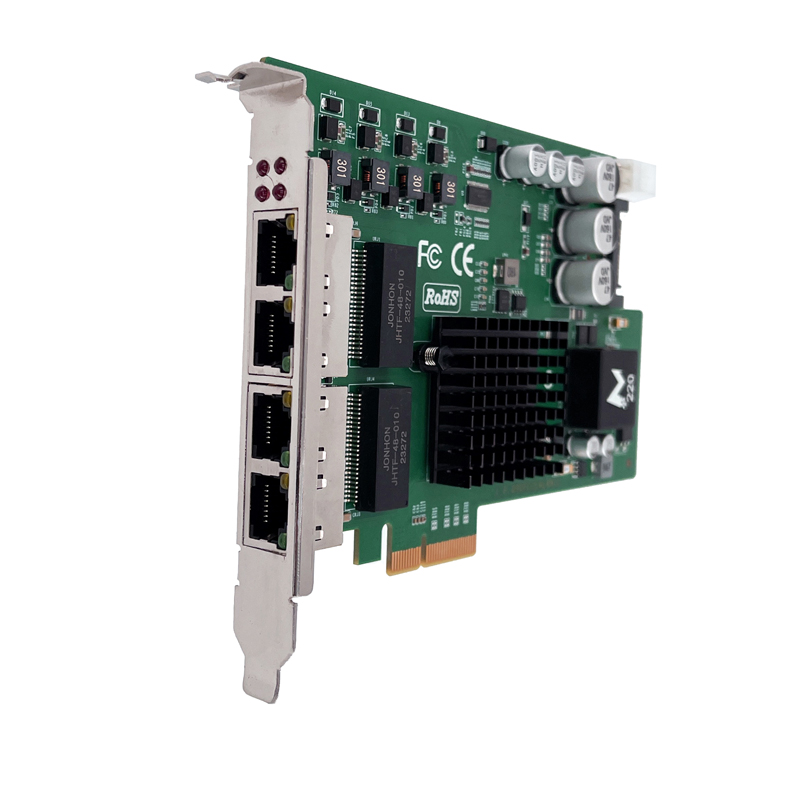

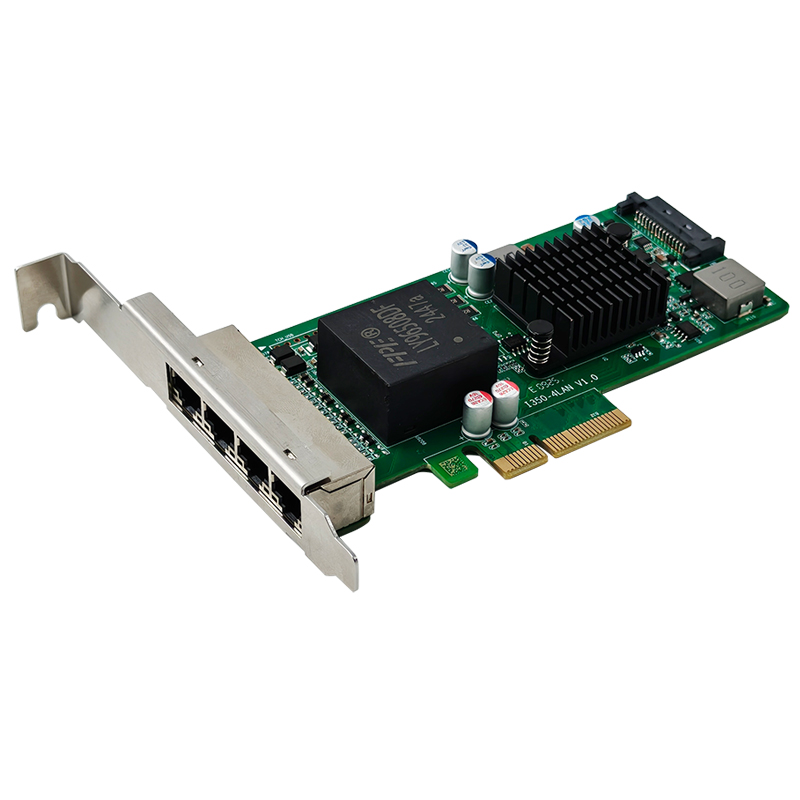

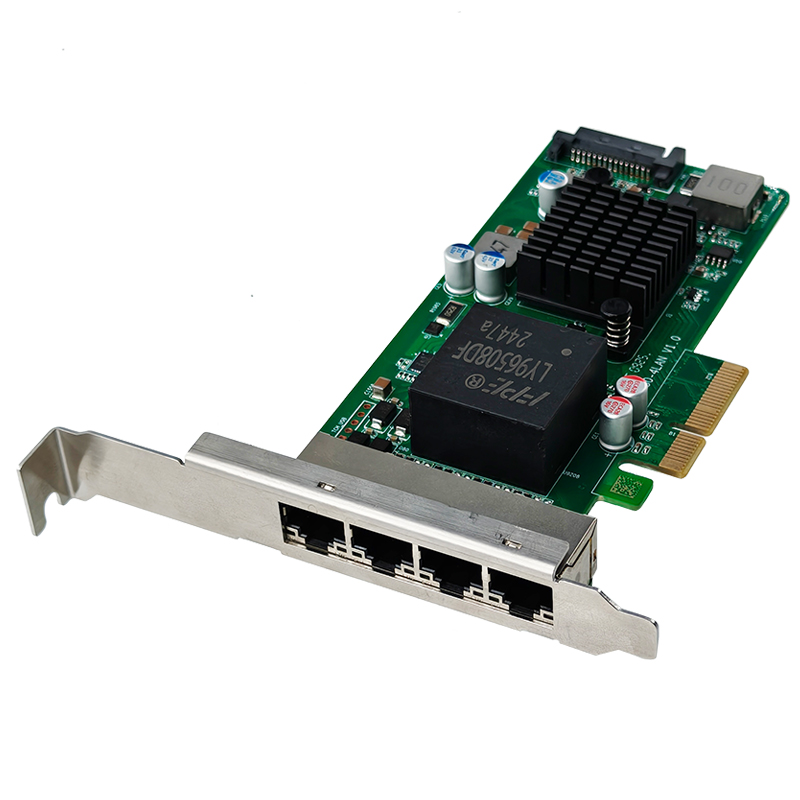

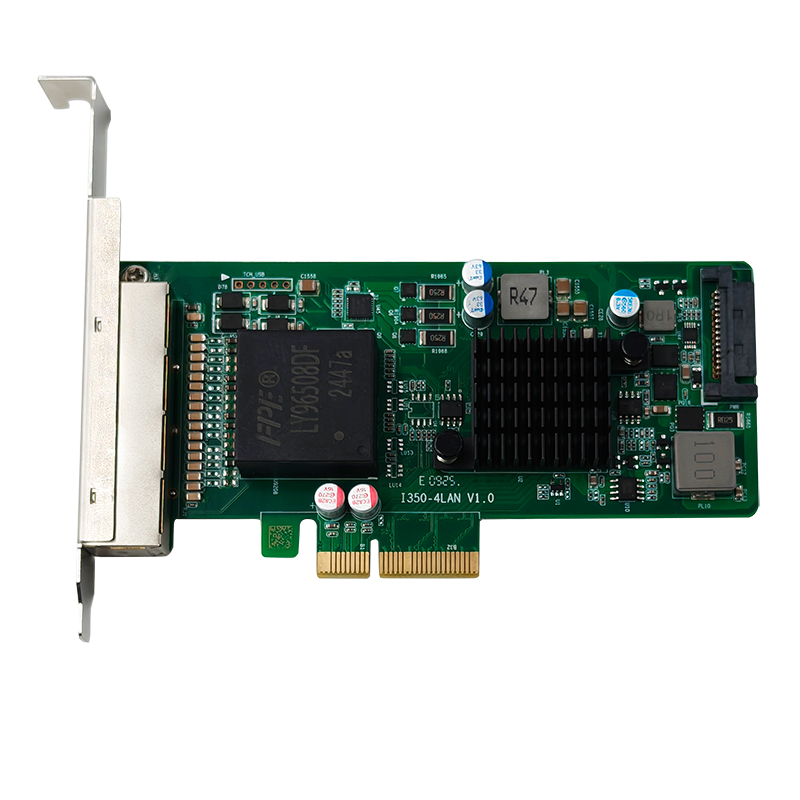

**3. GigE/USB3 Vision采集卡：**性价比高、安装便捷，GigE接口支持以太网传输，传输距离可达100米，适合中低端工业场景和民用场景，如流水线外观检测、安防监控、视频直播等；USB3 Vision接口则具备即插即用的优势，适合便携式采集设备，如手持检测仪器、家用监控设备等。
**4. 模拟采集卡：**主要用于连接模拟相机，通过A/D转换实现图像采集，成本较低，但分辨率和帧率有限，目前主要应用于低端监控、老旧设备升级等场景，逐渐被数字采集卡替代。
（二）按功能定位分类
**1. 基础型采集卡：**仅具备信号接收、转换和传输功能，无额外预处理能力，成本较低，适合对采集速度和精度要求不高的场景，如普通监控、简单图像录制等。
**2. 智能型采集卡：**集成FPGA芯片，具备硬件层面的图像预处理能力，可实时完成降噪、ROI裁剪、图像增强、纠偏等操作，减轻计算机CPU负担，提升系统响应速度，适合高速、高精度检测场景，如半导体检测、精密制造等。
**3. 多通道采集卡：**支持多个相机同时连接，具备多通道同步采集功能，适合多相机协同工作的场景，如360°全景检测、多角度产品检测等，能够实现多视角图像的同步采集与传输。
（三）典型应用场景
-
工业自动化领域：这是图像采集卡最核心的应用场景，涵盖电子制造（芯片检测、PCB板检测）、汽车制造（零部件装配检测、漆面检测）、物流分拣（包裹尺寸检测、条码识别）、食品加工（包装完整性检测、异物检测）等，通过精准采集图像数据，实现产品质量的自动化检测，提升生产效率，降低人工成本。
-
医疗影像领域：用于CT、MRI、超声、内窥镜等医疗设备的图像采集与传输，要求采集卡具备高分辨率、高稳定性和低噪声，确保医疗影像的清晰度和准确性，为疾病诊断提供可靠支撑。
-
安防监控领域：用于高清监控摄像头的图像采集、录制与传输，支持多路摄像头同步采集，具备实时传输能力，广泛应用于小区、商场、道路、园区等场景，保障公共安全。
-
其他领域：除上述场景外，图像采集卡还应用于机器视觉教学、科研实验、天文观测、虚拟现实等领域，为各类图像采集需求提供技术支撑。
选型技巧：避开误区，精准匹配需求
很多用户在选择图像采集卡时，容易陷入"参数越高越好"的误区，导致成本浪费或无法满足实际需求。其实，选型的核心是"精准匹配"，结合相机参数、应用场景、主机配置等因素综合考量，才能选择到最适合的产品。
-
优先匹配相机参数：首先明确相机的接口类型、分辨率、帧率和信号类型，确保采集卡的接口与相机兼容，且采集卡的最大分辨率、帧率不低于相机的参数，避免出现"相机性能过剩，采集卡拖后腿"的情况。例如，若使用8K CoaXPress相机，就需选择支持CoaXPress接口、带宽足够的采集卡，否则无法实现实时采集。
-
结合主机平台选型：确认计算机主板的PCIe插槽版本和通道数，避免采集卡的总线规格高于主板支持的规格，导致带宽无法充分发挥；同时，考虑计算机的CPU、内存配置，若主机性能较弱，可选择具备FPGA预处理功能的智能采集卡，减轻CPU负担。
-
贴合应用场景需求：工业场景优先选择工业级采集卡，重点关注同步精度、环境适应性和稳定性；民用场景可选择性价比高的GigE、USB3 Vision采集卡，注重安装便捷性；高速、高精度检测场景，优先选择CoaXPress、Camera Link接口的智能采集卡。
-
关注软件生态与售后：选择支持GenICam、DirectShow等通用标准的采集卡，便于与现有视觉处理软件（如Halcon、OpenCV）集成，降低开发成本；同时，优先选择售后完善、技术支持到位的品牌，避免出现故障后无法及时解决的问题。
-
控制成本预算：根据实际需求选择合适档次的采集卡，无需盲目追求高参数，若普通场景选择高端采集卡，会造成不必要的成本浪费；若高端场景选择低端采集卡，则无法满足使用需求。
行业发展趋势：向高速、智能、集成化迈进
随着机器视觉技术的快速发展，以及工业4.0、智能制造的推进，图像采集卡的发展也呈现出明显的趋势，不断适配更高精度、更高效率的应用需求。
**一是高速化发展：**随着高分辨率、高速相机的普及，对采集卡的带宽和传输速率要求不断提升，PCIe 5.0、CoaXPress 7等新一代接口的采集卡逐渐成为主流，单通道带宽持续突破，能够满足8K、16K高速采集的需求，解决超大容量数据传输的瓶颈。
**二是智能化升级：**FPGA、AI芯片的集成应用越来越广泛，智能采集卡不仅能够完成图像采集与传输，还能实现AI预处理，如实时目标检测、特征提取等，将部分图像处理任务前置，进一步提升系统的响应速度和智能化水平，降低主机的处理压力。
**三是集成化趋势：**采集卡逐渐与相机、图像处理模块、控制模块集成，形成一体化的视觉采集解决方案，减少设备之间的连接，降低系统复杂度，提升稳定性和便捷性，同时缩小设备体积，适配便携式、小型化的应用场景。
**四是兼容性提升：**随着接口标准的不断统一，采集卡的兼容性越来越强，能够适配不同品牌、不同类型的相机和软件，降低用户的选型和开发成本，推动机器视觉技术的普及应用。
