EC20CEHDLG-128-SNNS调试记录

一、驱动安装

  首先安装移远技术支持发过来的Quectel_Windows_USB_Driver(Q)_NDIS_V2.8电脑驱动，为下一步桌面调试软件的应用打下基础。

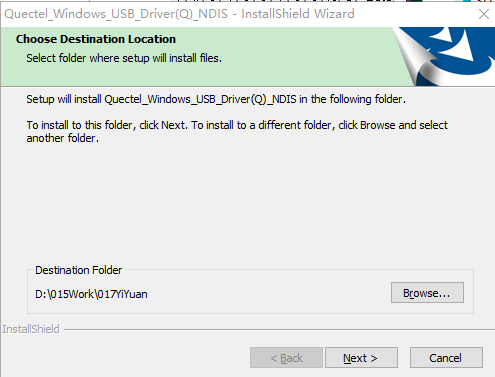

▲ 图1 驱动

▲ 图A2 驱动未安装

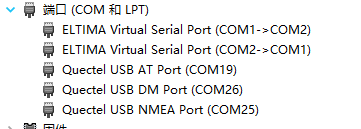

▲ 图2 驱动安装成功

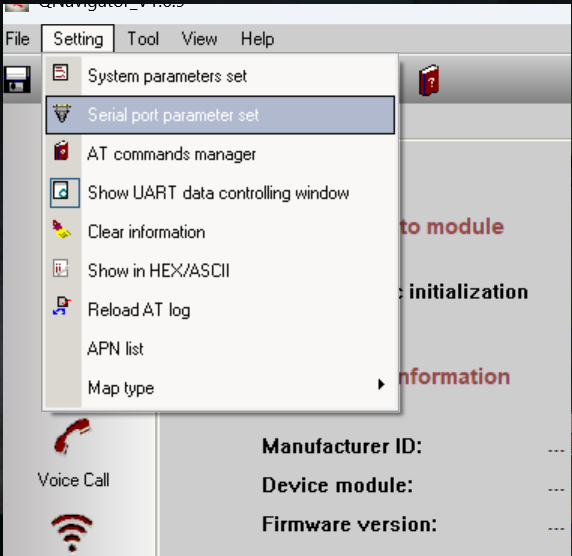

▲ 图4 配置串口

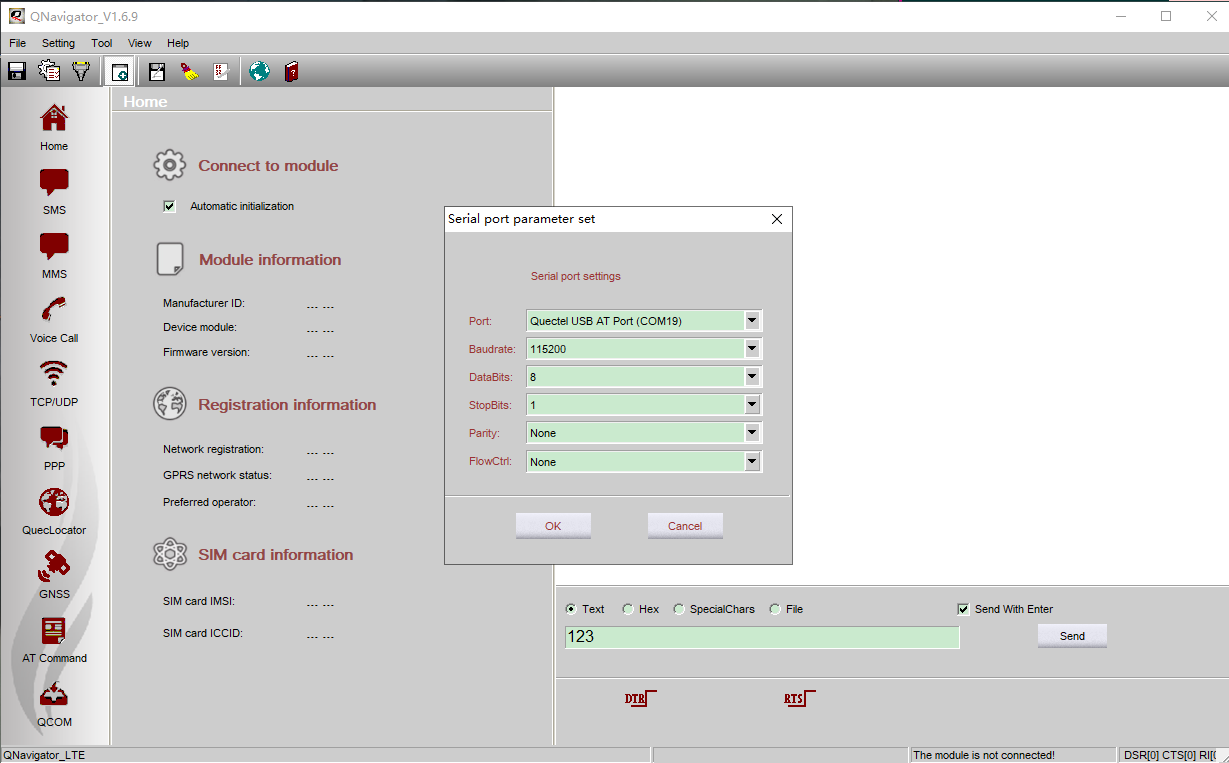

▲ 图5 选择AT Port串口

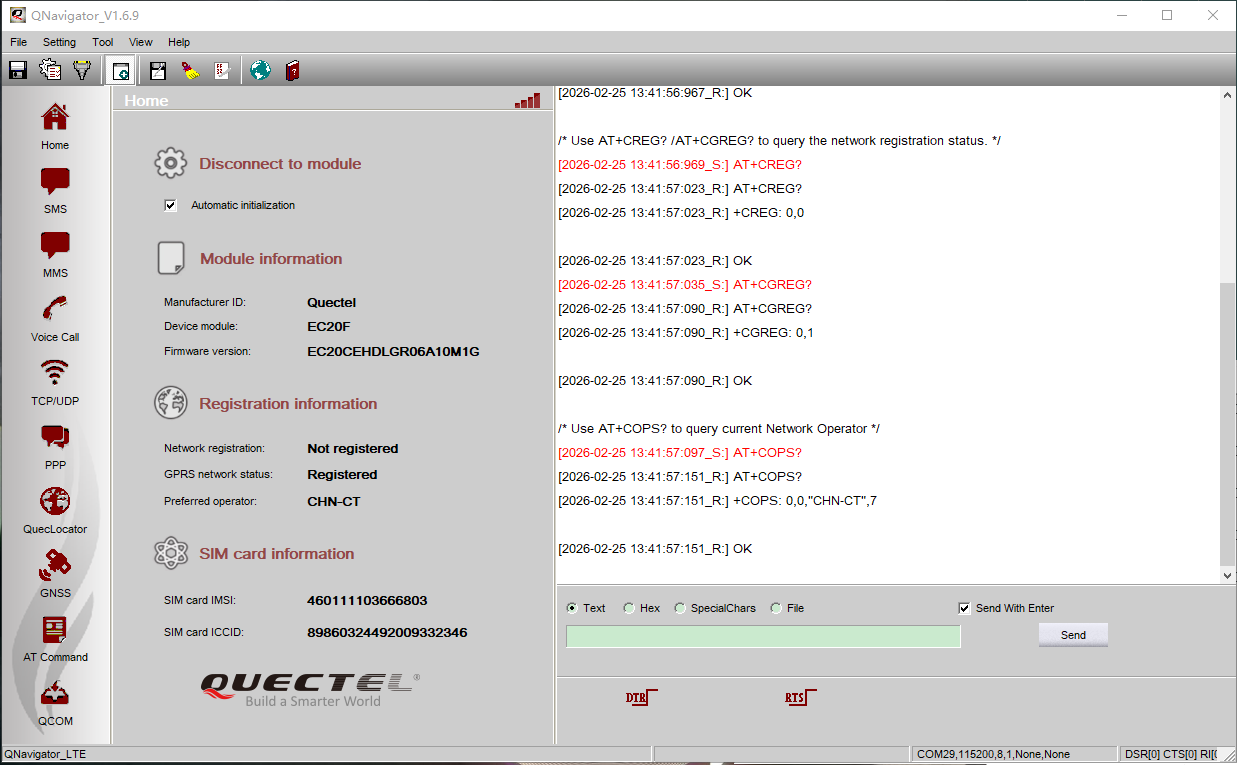

▲ 图6 注网成功

二、EC20软件升级

  随着多行指令的验证始终无法实现短信发送和语音通话的功能，通过和厂家技术人员沟通可能存在版本不一致问题，因此一方面记录当下版本信息，使用厂家的工具链进行版本升级后测试看看。

当前版本
ATI

Quectel
EC20F
Revision: EC20CEHDLGR06A10M1G

OK

▲ 图7 软件升级1

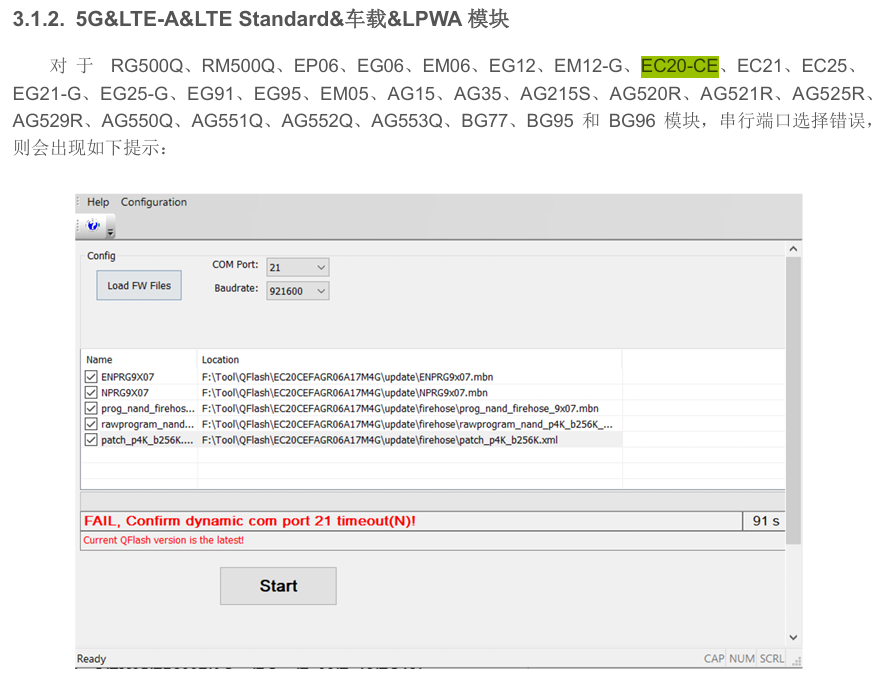

▲ 图8 软件升级2

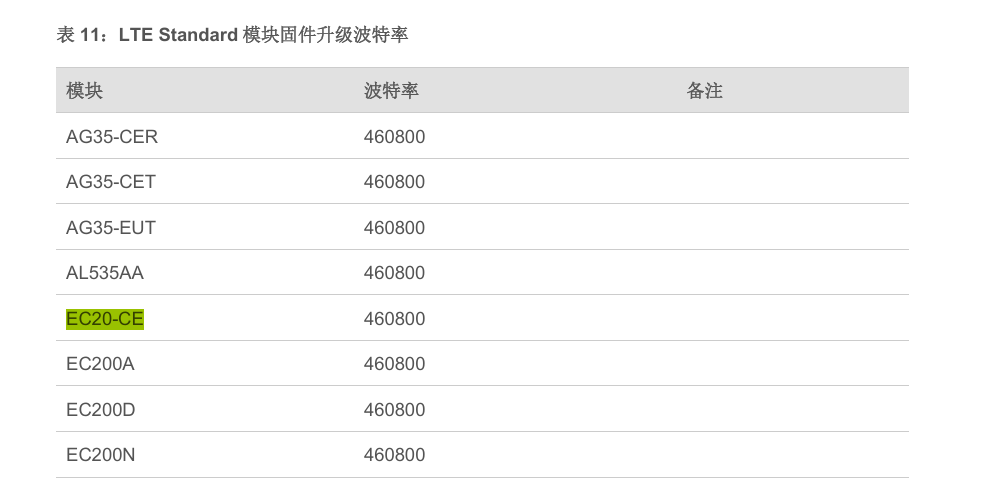

▲ 图9 软件升级3

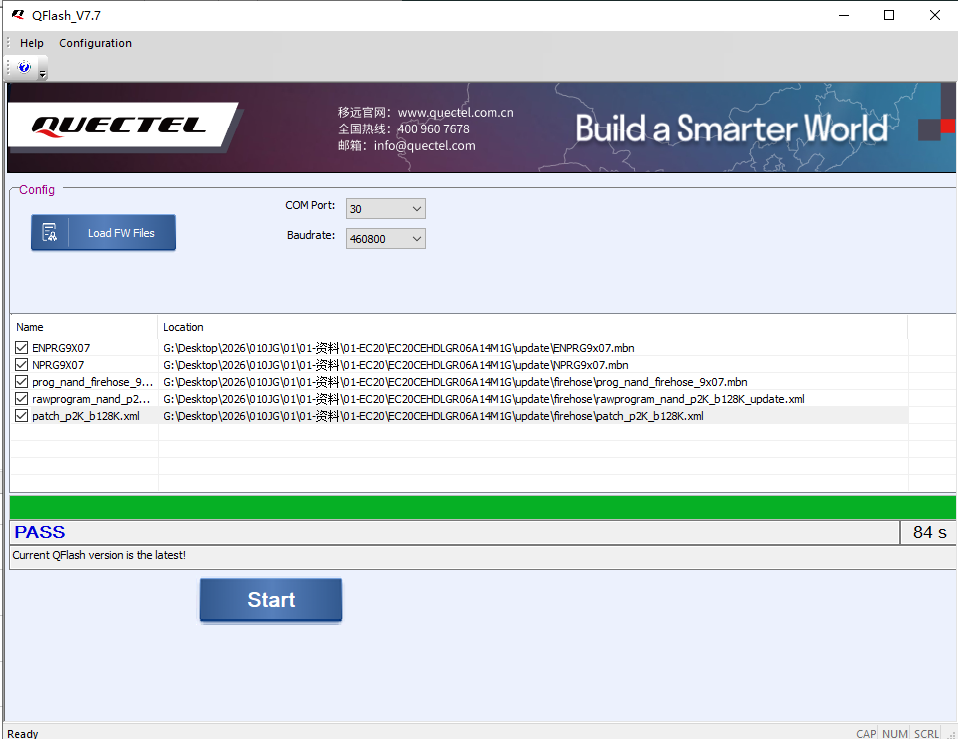

▲ 图10 软件升级成功

ATI

Quectel
EC20F
Revision: EC20CEHDLGR06A14M1G

OK

三、向目标手机号发送短信

[2026-02-25 15:29:36:699_S:] AT+CEREG?
[2026-02-25 15:29:36:754_R:] AT+CEREG?
[2026-02-25 15:29:36:754_R:] +CEREG: 0,1

[2026-02-25 15:29:36:754_R:] OK

下volte的启用状态查看，启用状态
[2026-02-25 15:37:56:673_S:] AT+QCFG="volte_disable"
[2026-02-25 15:37:56:727_R:] AT+QCFG="volte_disable"
[2026-02-25 15:37:56:727_R:] +QCFG: "volte_disable",0

[2026-02-25 15:37:56:727_R:] OK

[2026-02-25 15:39:46:751_S:] AT+QCFG="ims"
[2026-02-25 15:39:46:805_R:] AT+QCFG="ims"
[2026-02-25 15:39:46:805_R:] +QCFG: "ims",1,0

[2026-02-25 15:39:46:805_R:] OK

[2026-02-25 15:40:37:968_S:] AT+QCFG="ims",1
[2026-02-25 15:40:38:026_R:] AT+QCFG="ims",1
[2026-02-25 15:40:38:026_R:] OK

[2026-02-25 15:40:58:204_S:] AT+QCFG="ims"
[2026-02-25 15:40:58:258_R:] AT+QCFG="ims"
[2026-02-25 15:40:58:258_R:] +QCFG: "ims",1,0

[2026-02-25 15:40:58:258_R:] OK

[2026-02-25 15:41:35:994_S:] AT+CFUN=1,1
[2026-02-25 15:41:36:050_R:] AT+CFUN=1,1
[2026-02-25 15:41:36:050_R:] OK

四、结论

  通过评测以及客服沟通EC20版本为R06的对于电信、联通卡兼容性不好，在开发初期仅有移动支持该功能。

五、补充测试

1、基础测试

AT+CPIN?#是否识别卡
AT+CSQ#卡信号多少一般大于18
AT+CEREG？#是否有服务一般返回0，1或者是0，5才可以
ATD10000;#拨打10000号电话注意后面的;
ATH#挂断电话
ATA#接听电话

如果真实的实现语音可以使用分离式耳机麦克插入开发板的MIC和EAR

2、接收英文短信

AT+CMGF=1
AT+CSCS="GSM"
AT+CNMI=2,1

AT+CMGR=37#其中的37为要读取的短信号由+CMTI:"ME",37对应

3、发送英文短信

AT+CMGF=1
AT+CSCS="GSM"
AT+CMGS="172xxxxxxxxxx"#向172发送短信

AT+CMGR=37#其中的37为要读取的短信号由+CMTI:"ME",37对应

一、驱动安装

  首先安装移远技术支持发过来的Quectel_Windows_USB_Driver(Q)_NDIS_V2.8电脑驱动，为下一步桌面调试软件的应用打下基础。

▲ 图1 驱动

▲ 图A2 驱动未安装

▲ 图2 驱动安装成功

▲ 图4 配置串口

▲ 图5 选择AT Port串口

▲ 图6 注网成功

二、EC20软件升级

  随着多行指令的验证始终无法实现短信发送和语音通话的功能，通过和厂家技术人员沟通可能存在版本不一致问题，因此一方面记录当下版本信息，使用厂家的工具链进行版本升级后测试看看。

当前版本
ATI

Quectel
EC20F
Revision: EC20CEHDLGR06A10M1G

OK

▲ 图7 软件升级1

▲ 图8 软件升级2

▲ 图9 软件升级3

▲ 图10 软件升级成功

ATI

Quectel
EC20F
Revision: EC20CEHDLGR06A14M1G

OK

三、向目标手机号发送短信

[2026-02-25 15:29:36:699_S:] AT+CEREG?
[2026-02-25 15:29:36:754_R:] AT+CEREG?
[2026-02-25 15:29:36:754_R:] +CEREG: 0,1

[2026-02-25 15:29:36:754_R:] OK

下volte的启用状态查看，启用状态
[2026-02-25 15:37:56:673_S:] AT+QCFG="volte_disable"
[2026-02-25 15:37:56:727_R:] AT+QCFG="volte_disable"
[2026-02-25 15:37:56:727_R:] +QCFG: "volte_disable",0

[2026-02-25 15:37:56:727_R:] OK

[2026-02-25 15:39:46:751_S:] AT+QCFG="ims"
[2026-02-25 15:39:46:805_R:] AT+QCFG="ims"
[2026-02-25 15:39:46:805_R:] +QCFG: "ims",1,0

[2026-02-25 15:39:46:805_R:] OK

[2026-02-25 15:40:37:968_S:] AT+QCFG="ims",1
[2026-02-25 15:40:38:026_R:] AT+QCFG="ims",1
[2026-02-25 15:40:38:026_R:] OK

[2026-02-25 15:40:58:204_S:] AT+QCFG="ims"
[2026-02-25 15:40:58:258_R:] AT+QCFG="ims"
[2026-02-25 15:40:58:258_R:] +QCFG: "ims",1,0

[2026-02-25 15:40:58:258_R:] OK

[2026-02-25 15:41:35:994_S:] AT+CFUN=1,1
[2026-02-25 15:41:36:050_R:] AT+CFUN=1,1
[2026-02-25 15:41:36:050_R:] OK

四、结论

  通过评测以及客服沟通EC20版本为R06的对于电信、联通卡兼容性不好，在开发初期仅有移动支持该功能。

五、补充测试

1、基础测试

AT+CPIN?#是否识别卡
AT+CSQ#卡信号多少一般大于18
AT+CEREG？#是否有服务一般返回0，1或者是0，5才可以
ATD10000;#拨打10000号电话注意后面的;
ATH#挂断电话
ATA#接听电话

如果真实的实现语音可以使用分离式耳机麦克插入开发板的MIC和EAR

2、接收英文短信

AT+CMGF=1
AT+CSCS="GSM"
AT+CNMI=2,1

AT+CMGR=37#其中的37为要读取的短信号由+CMTI:"ME",37对应

3、发送英文短信

AT+CMGF=1
AT+CSCS="GSM"
AT+CMGS="172xxxxxxxxxx"#向172发送短信

AT+CMGR=37#其中的37为要读取的短信号由+CMTI:"ME",37对应
