核心知识总结

Keepalived 是VRRP（虚拟路由冗余协议）的软件实现，核心解决服务单点故障问题，实现集群高可用（HA），原生为 LVS 设计，也可适配 HAProxy、Nginx、MySQL 等服务，其核心是通过 VIP 漂移实现故障自动切换，降低系统 MTTR（平均故障恢复时间），提升 SLA（服务等级协议）可用性。

核心基础概念

• VRRP 核心术语：虚拟路由器（VRID 唯一标识，0-255）、VIP（对外提供服务的虚拟 IP）、VMAC（虚拟 MAC）、Master（主节点，高优先级）、Backup（备节点，低优先级）；

• VRRP 工作模式：抢占式（默认，主节点恢复后抢占 VIP）、非抢占式（主节点恢复不抢占，避免网络抖动）；

• 通信方式：默认多播（224.0.0.18），可改为单播（减少网络拥塞）；

• Keepalived 核心组件：VRRP Stack（VIP 消息通告）、Checkers（后端服务健康检测）、IPVS Wrapper（生成 LVS 规则）、WatchDog（监控自身进程）。

Keepalived 核心功能

基于 VRRP 实现VIP 地址漂移，主节点故障后备节点自动接管 VIP；
为 LVS 集群自动生成 IPVS 规则，并对后端 RS（真实服务器）做健康检测；
通过VRRP Script调用外部脚本，实现对 HAProxy/Nginx/MySQL 等非 LVS 服务的健康检测和故障切换；
支持主备（单主）和双主架构，提升服务器资源利用率；
故障切换时可触发通知脚本（如邮件告警），实现运维可视化

核心配置结构

Keepalived 主配置文件/etc/keepalived/keepalived.conf分为 3 部分，所有配置均围绕此结构展开：

global_defs：全局配置，含邮件告警、router_id、VRRP 全局参数（如关闭 vrrp_strict）；
vrrp_instance：VRRP 实例配置，核心定义 VIP、主备状态、优先级、认证方式、通信规则；
virtual_server/real_server：LVS 相关配置，定义虚拟服务、后端 RS、健康检测规则（适配 LVS 场景）。

关键特性

非抢占模式：需将所有节点 state 设为 BACKUP，添加nopreempt，解决抢占式的网络抖动问题；

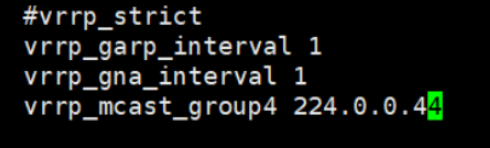

单播配置：关闭vrrp_strict，配置unicast_src_ip（本机 IP）和unicast_peer（对端 IP），替代多播；

健康检测：对 LVS 直接通过TCP_CHECK/HTTP_GET检测，对其他服务通过vrrp_script调用外部脚本；

双主架构：配置多个 VRRP 实例，两个节点互为主备，分别接管不同 VIP，提升资源利用率。

主要实验

实验环境配置（rh1 rh2 ka1 ka2）

$root@rs1 \~$ # vmset.sh eth0 172.25.254.10 rs1

$root@rs1 \~$ # dnf install httpd -y

$root@rs1 \~$ # echo RS1 - 172.25.254.10 > /var/www/html/index.html

$root@rs1 \~$ # systemctl enable --now httpd

$root@rs2 \~$ # vmset.sh eth0 172.25.254.20 rs2

$root@rs2 \~$ # dnf install httpd -y

$root@rs2 \~$ # echo RS2 - 172.25.254.20 > /var/www/html/index.html

$root@rs2 \~$ # systemctl enable --now httpd

$root@KA1 \~$ # vmset.sh eth0 172.25.254.50 KA1

$root@KA2 \~$ # vmset.sh eth0 172.25.254.60 KA6

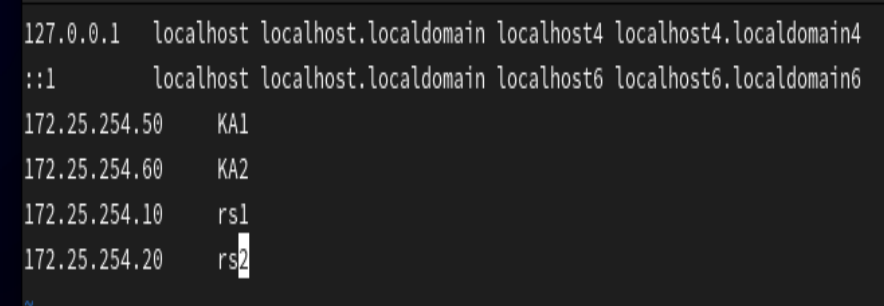

ka1本地解析

设置时间同步 ka2查看

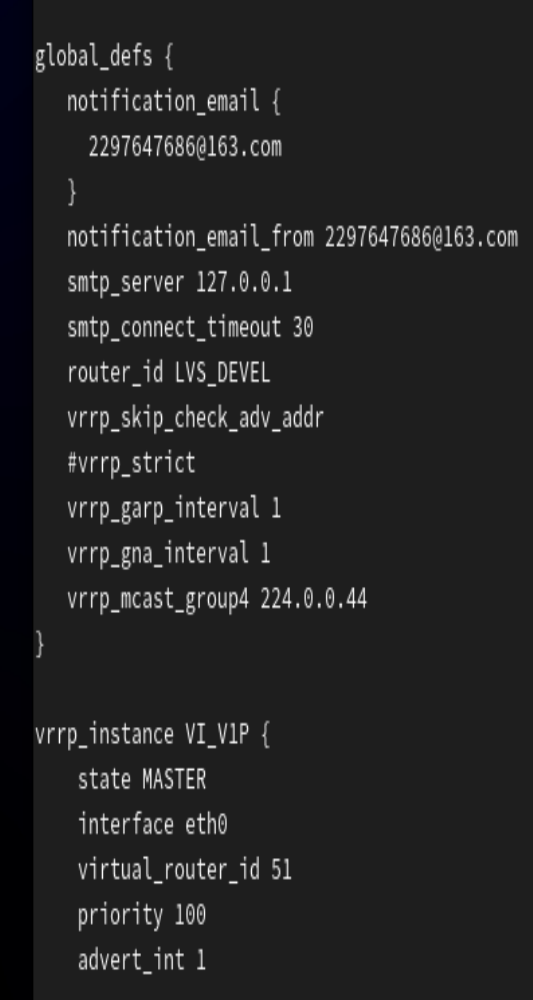

Keepalived虚拟路由配置

ka1

$root@KA1 xia$ # mount /dev/sr0 /mnt

mount: /mnt: WARNING: source write-protected, mounted read-only.

$root@KA1 xia$ # dnf install keepalived.x86_64 -y

ka2

$root@KA6 xia$ # mount /dev/sr0 /mnt

mount: /mnt: WARNING: source write-protected, mounted read-only.

$root@KA6 xia$ # dnf install keepalived.x86_64 -y

Ka1

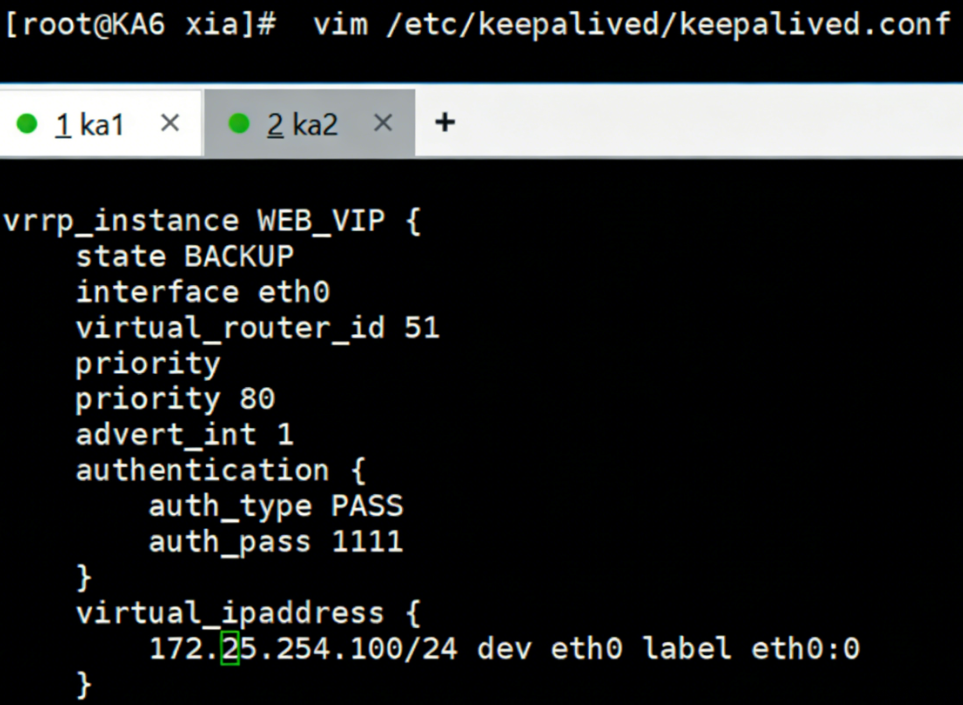

Ka2

记得要使用

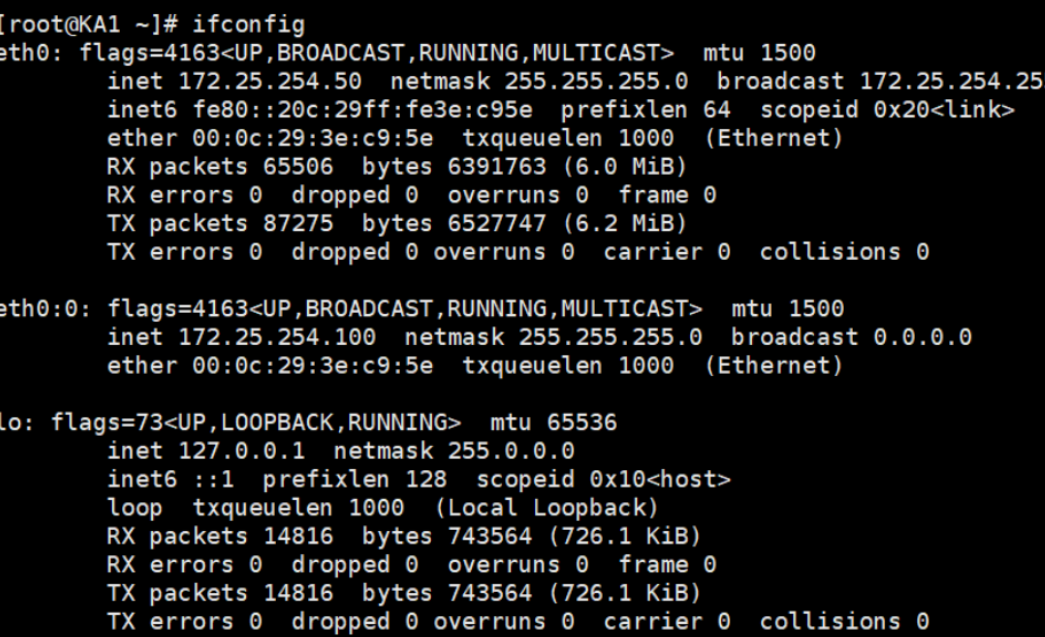

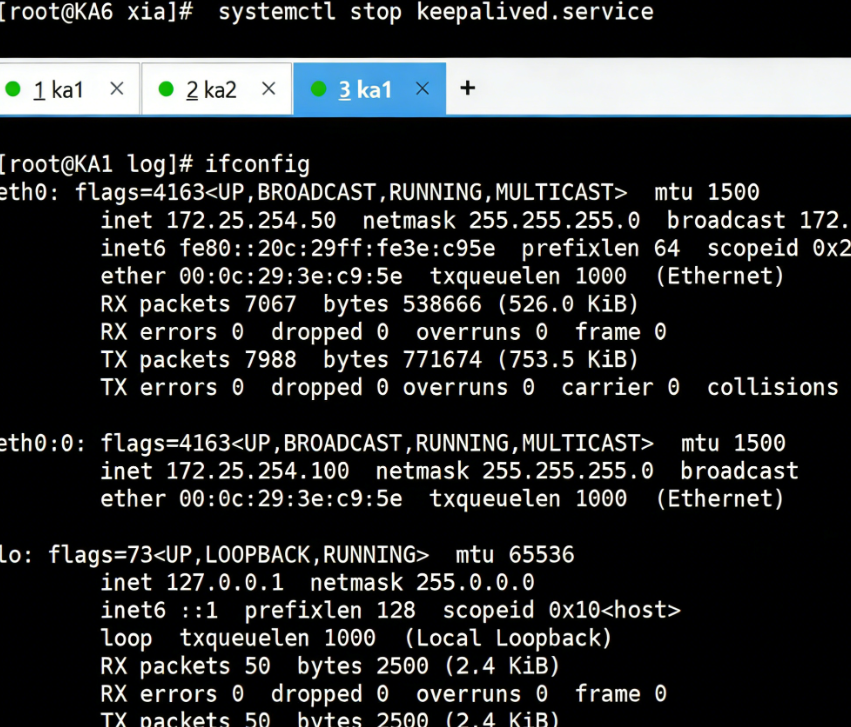

当KA1 故障时

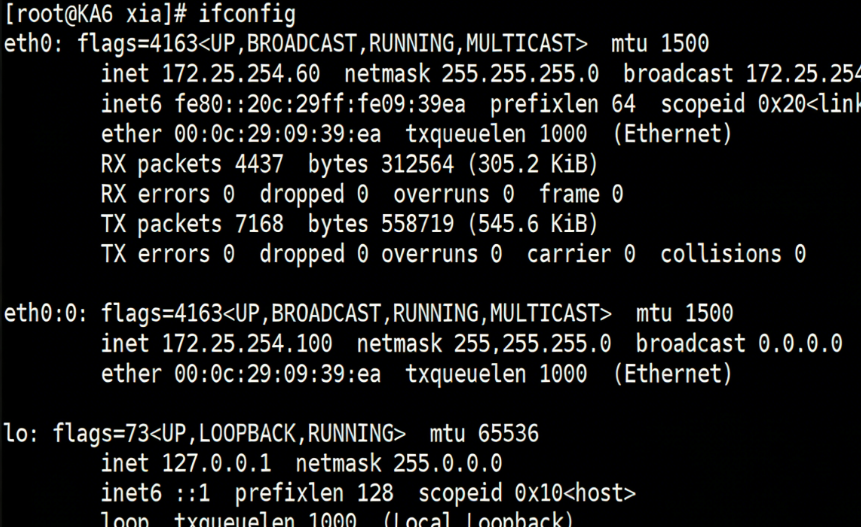

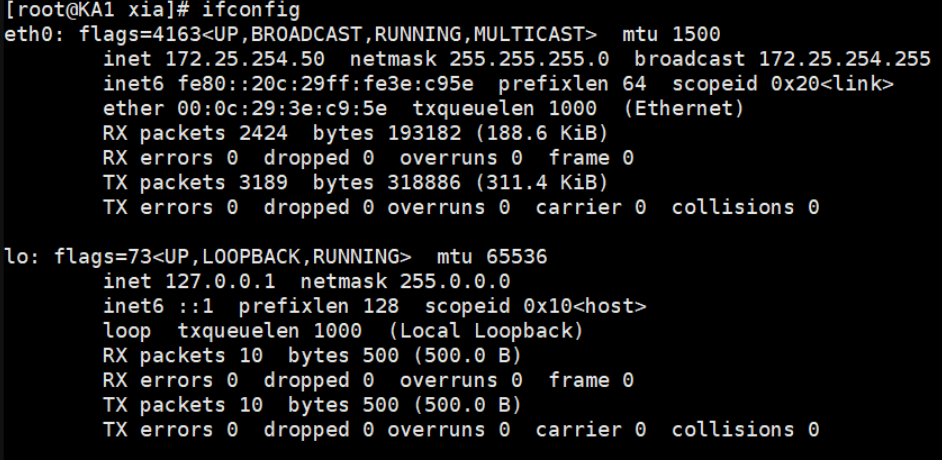

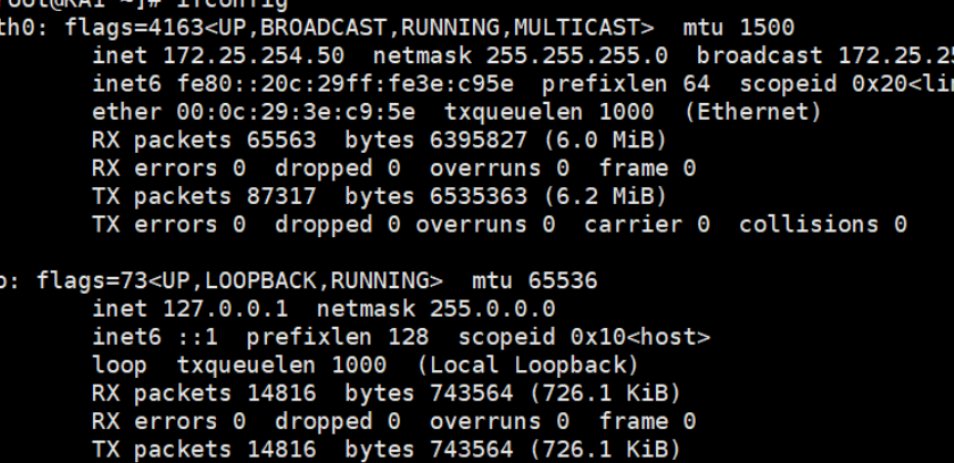

在KA2中看vip是否被迁移到当前主机（ipconfig）

Keepalived的子文件设定

Ka1（改两个文件）

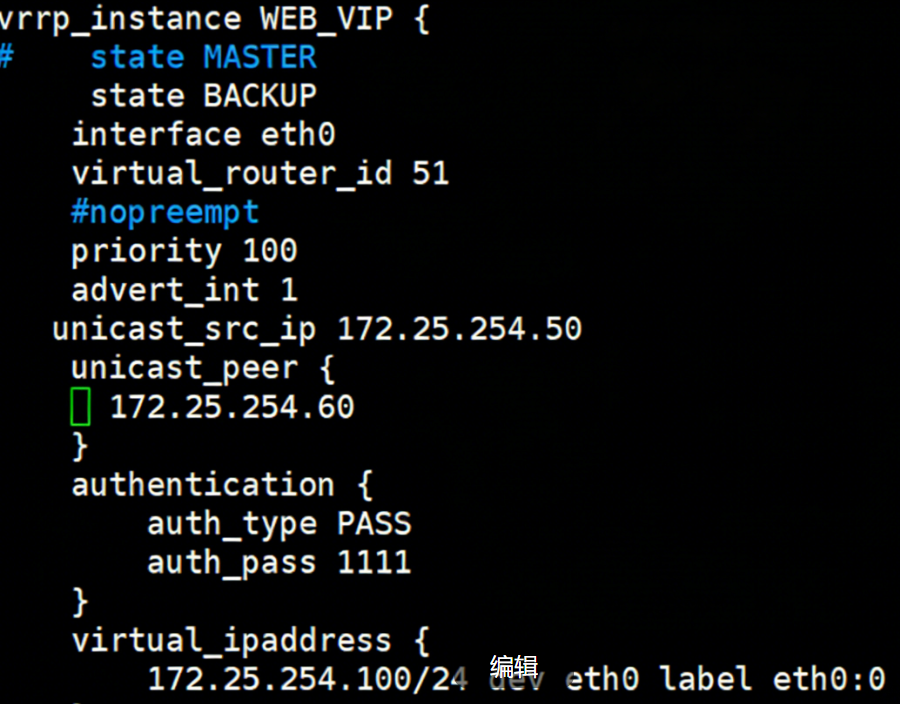

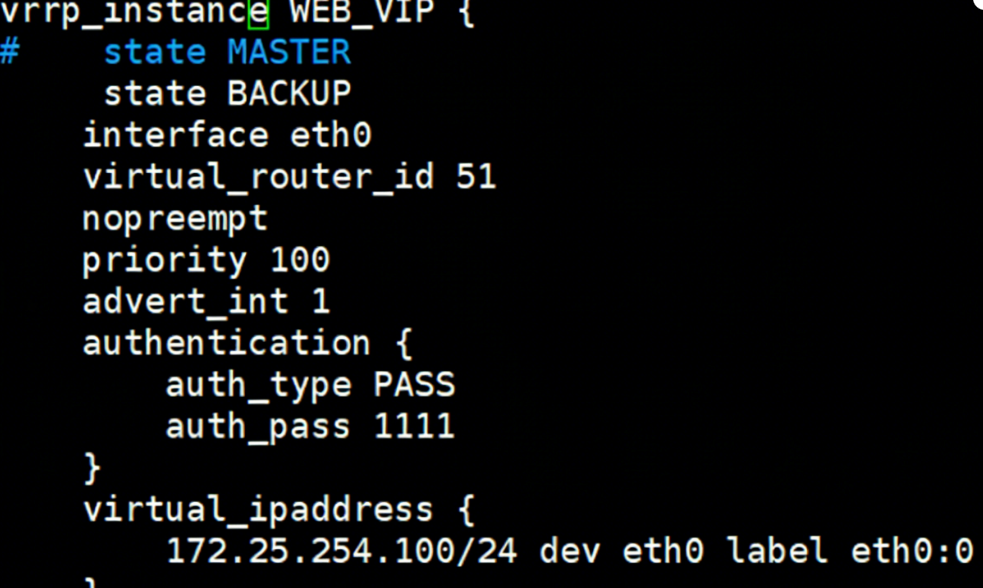

非抢占模式（文件修改后要使用systemctl stop keepalived.service）

Ka1

$root@KA1 log$ # vim /etc/keepalived/conf.d/webvip.conf

Ka2

测试

$root@KA6 xia$ # systemctl start keepalived.service

$root@KA1 log$ # systemctl start keepalived.service

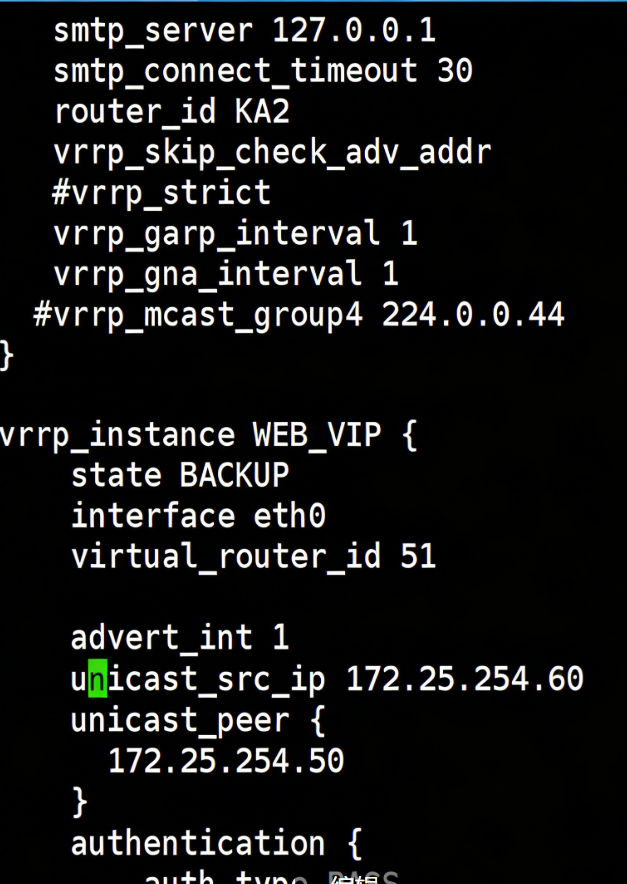

keepalived的单播模式

ka2

测试

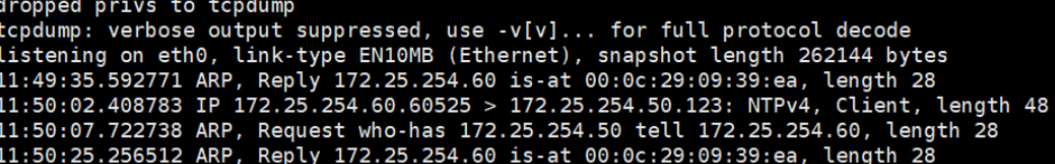

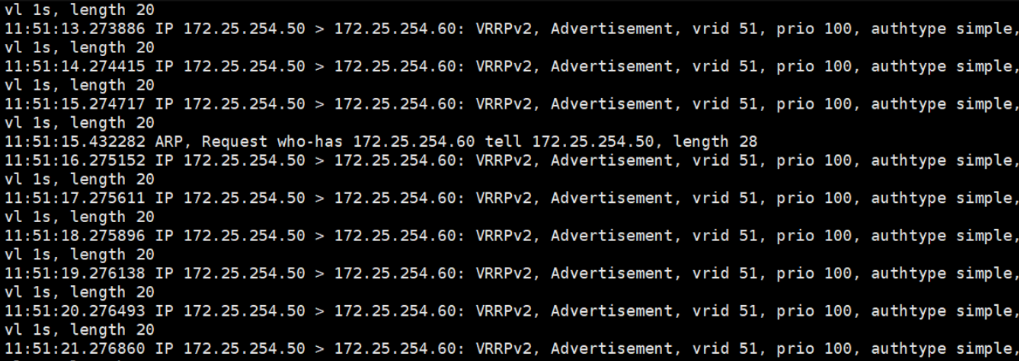

$root@KA1 xia$ # tcpdump -i eth0 -nn src host 172.25.254.50 and dst 172.25.254.60

$root@KA2 xia$ # tcpdump -i eth0 -nn src host 172.25.254.60 and dst 172.25.254.50

$root@KA1 log$ # systemctl stop keepalived.service

$root@KA1 log$ # systemctl start keepalived.service

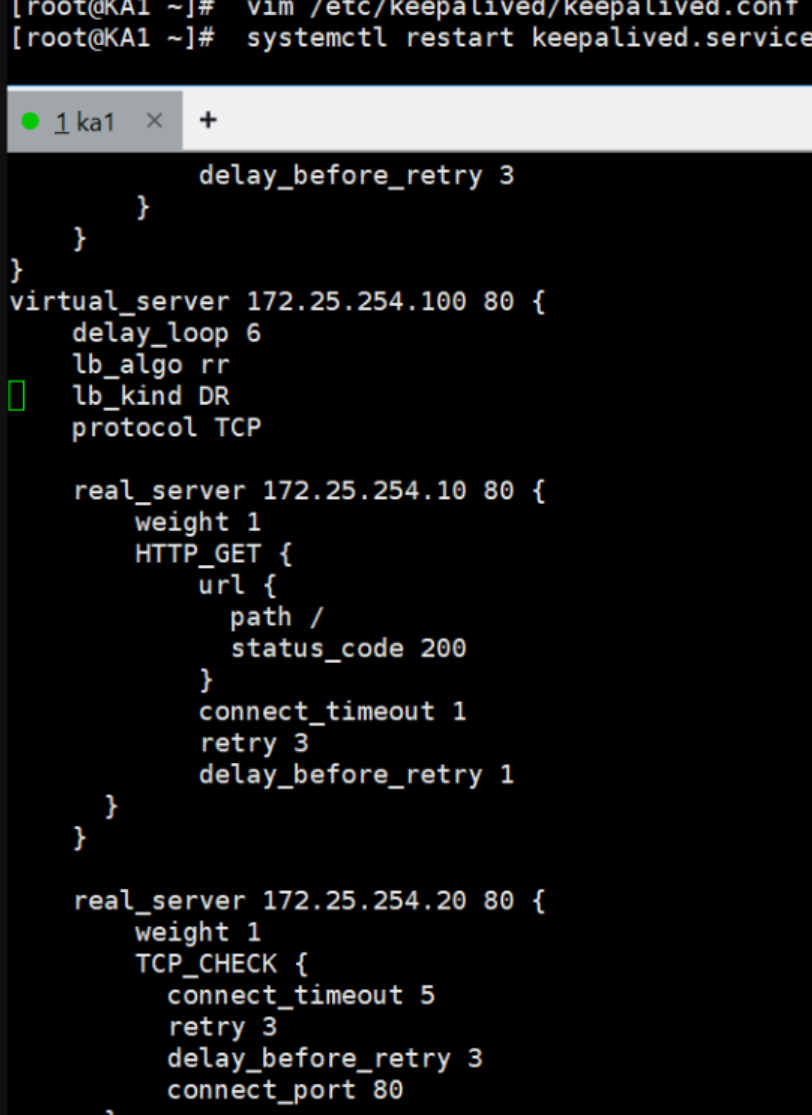

IPVS的高可用性

$root@rs1/2 xia$ # cd /etc/NetworkManager/system-connections/

$root@rs1/2 system-connections$ # ls

eth0.nmconnection

$root@rs1/2 system-connections$ # cp eth0.nmconnection lo.nmconnection -p

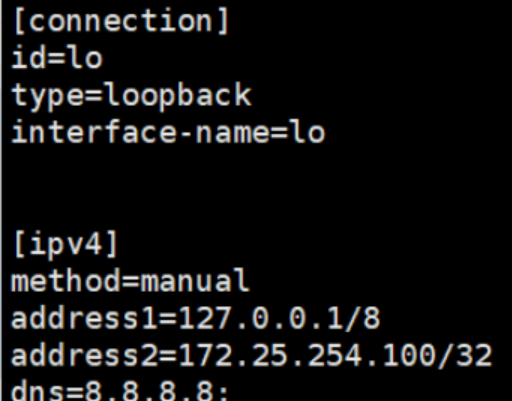

$root@rs1/2 system-connections$ # vim lo.nmconnection

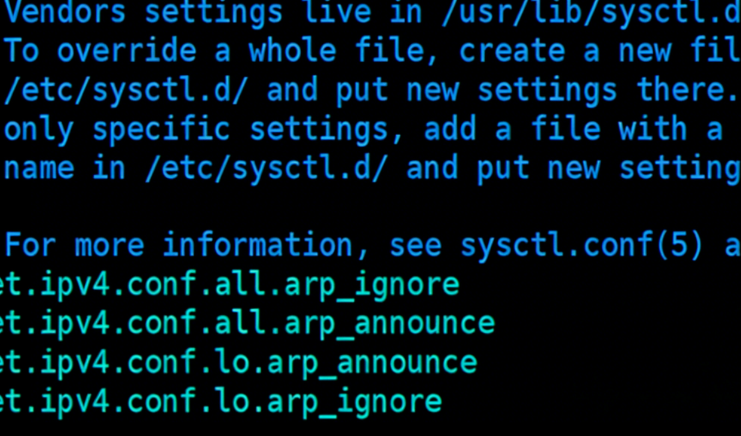

$root@rs1/2 system-connections$ # vim /etc/sysctl.conf

$root@rs1/2 system-connections$ # sysctl -p

net.ipv4.conf.all.arp_ignore = 1

net.ipv4.conf.all.arp_announce = 2

net.ipv4.conf.lo.arp_announce = 2

net.ipv4.conf.lo.arp_ignore = 1

#安装ipvsadm

$root@KA1/KA2 \~$ # dnf install ipvsadm -y

ka1ka2

测试

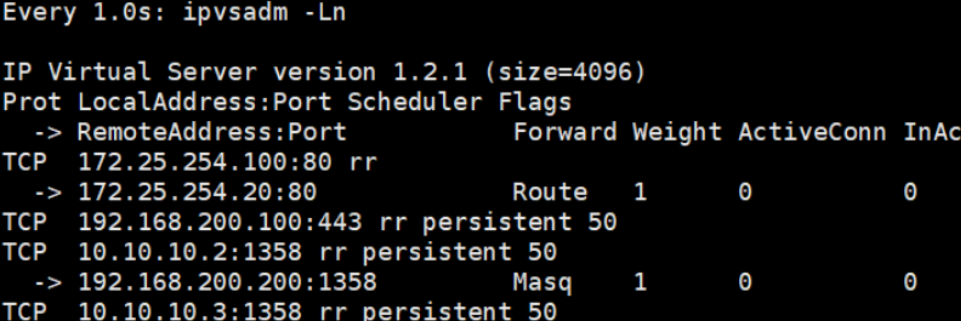

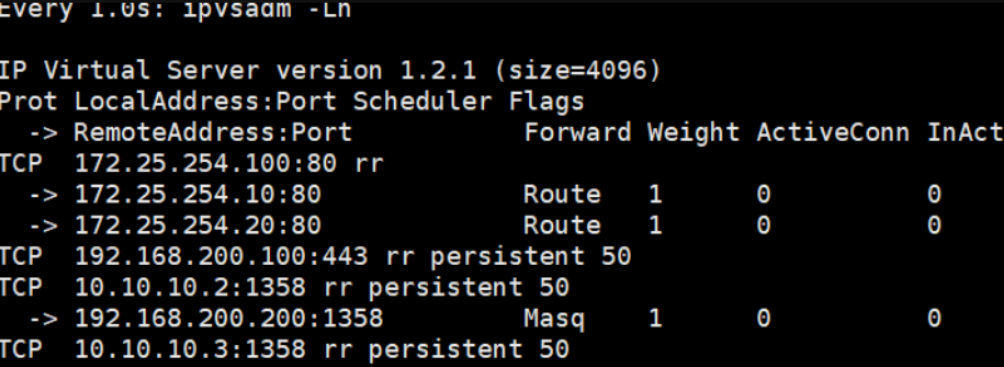

$root@KA1 \~$ # watch -n 1 ipvsadm -Ln

在RS1中关闭wen服务

$root@rs1 system-connections$ # systemctl stop httpd.service

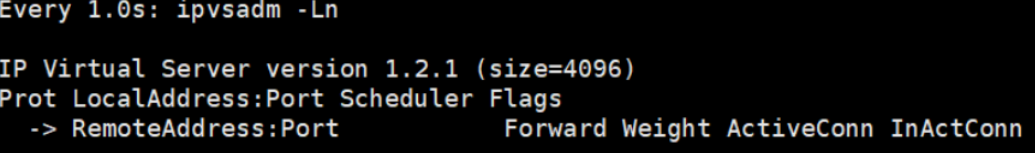

$root@KA1 \~$ # systemctl stop keepalived.service

Keepalived + HAProxy 是生产环境最常用的高可用负载均衡架构：

HAProxy：实现七层负载均衡、会话保持、后端 RS 健康检测；
Keepalived：为 HAProxy 提供 VIP 漂移，解决 HAProxy 单点故障；
核心流程：客户端访问 VIP → Keepalived 将 VIP 绑定到主 HAProxy 节点 → HAProxy 将请求转发到后端 RS → 主 HAProxy 故障 → Keepalived 漂移 VIP 到备 HAProxy 节点 → 服务不中断。

实验

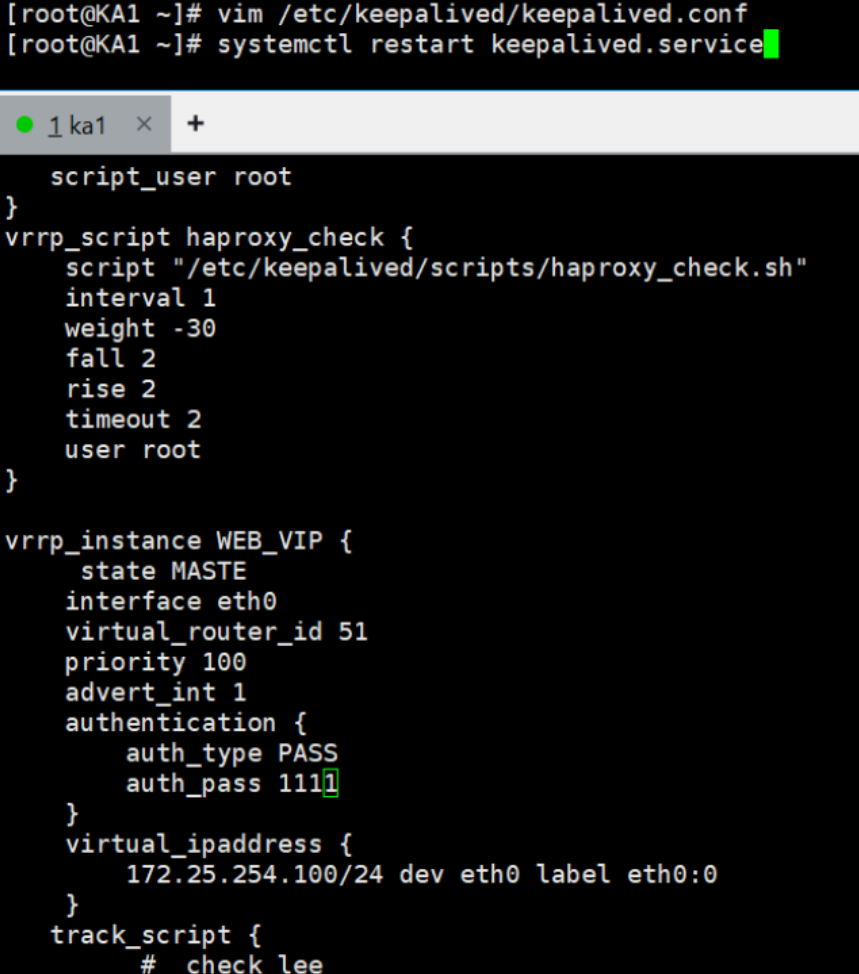

$root@KA1 \~$ # vim /etc/keepalived/scripts/haproxy_check.sh

$root@KA1 \~$ # systemctl restart haproxy.service

$root@KA1 \~$ # systemctl stop haproxy.service
