为了增强安全防护和提升用户体验，F5 NGINX Plus (R29+) 现在支持安全断言标记语言 (SAML)。SAML 是一种成熟的协议，可为 Web 应用提供单点登录 (SSO)，支持身份验证供应商 (IdP) 对访问资源的用户进行身份验证，然后将这些信息传递给服务提供商 (SP) 进行授权。

本文将使用原生不支持 SAML 的 Web 应用，分步说明如何集成 NGINX 与 Microsoft Entra ID（原名为 Azure Active Directory (Azure AD)），并介绍如何实现面向应用的 SSO 并将其与 Microsoft Entra ID 生态系统相集成。通过学习本教程，您还将了解 NGINX 如何从 SAML 断言中提取声明（包括 UPN、名字、姓氏和组成员资格），然后通过 HTTP 请求头将其传递给应用。

本教程分为三步：

  1. 将 Microsoft Entra ID 配置为 IdP

  2. 配置 SAML 设置并将 NGINX Plus 配置为反向代理

  3. 测试配置

若要学习本教程，您需要：

  1. NGINX Plus (R29+)，可免费试用 30 天

  2. 免费或企业 Microsoft Entra ID 帐户

  3. 在 NGINX Plus 服务器上安装有效的 SSL/TLS 证书（本教程使用 dev.sports.com.crt 和 dev.sports.com.key）

  4. 验证 SAML 断言，可通过从 IdP 下载公共证书 demonginx.cer 来实现。

注：本教程不适用于 NGINX 开源版部署，因为键值存储是 NGINX Plus 的独有功能。

使用 NGINX Plus 作为 SAML 服务提供商

在此设置中，NGINX Plus 可充当 SAML SP，并与 SAML IdP（通过用户代理与 NGINX Plus 间接通信）一同实现 SSO。

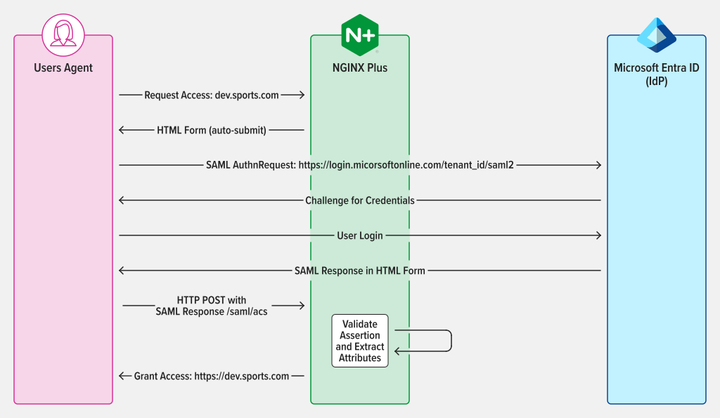

下图显示了 SSO 流程，包括 SP 发起及用于请求和响应的 POST 绑定。同样需要注意的是，这种通信信道并非直接信道，而是通过用户代理进行管理。

图 1：SAML SP 发起的 SSO，通过 POST binding（绑定）发送 AuthnRequest 和 Response

第 1 步：将 Microsoft Entra ID 配置为身份验证供应商

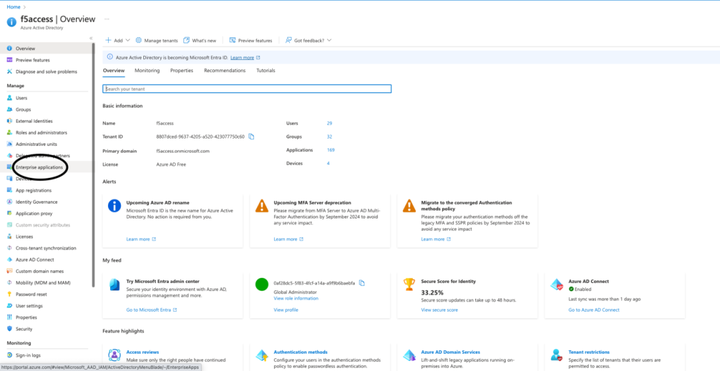

要访问 Microsoft Entra ID 管理门户，请登录并导航到左侧面板。选择 Microsoft Entra ID，然后点击需要 SSO 配置的目录标题。完成后，选择 Enterprise applications（企业应用）。

图 2：在管理门户中选择企业应用

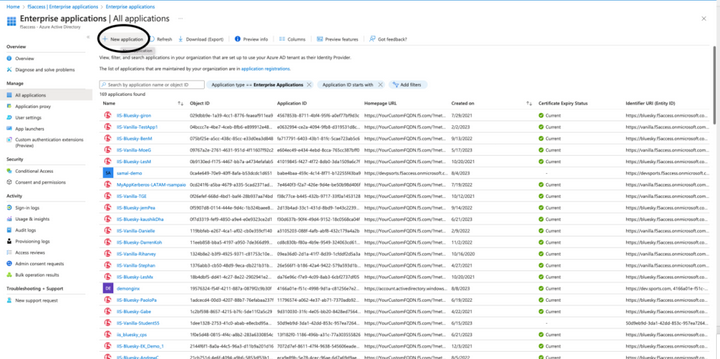

要创建应用，点击门户页面顶部的 New application（新建应用）按钮。在本例中，我们创建了一个名为"demonginx"的应用。

图 3：在 Microsoft Entra ID 中新建一个应用

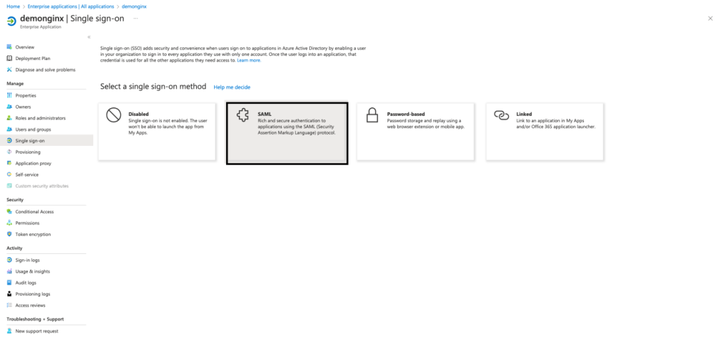

在重定向到新建应用 Overview（概览）后，通过左侧菜单转到 Getting Started（开始），并点击 Manage（管理）下的 Single sign-on（单点登录）。然后，选择 SAML 作为单点登录方法。

图 4：从 SSO 设置开始 SAML 配置

如需在企业应用中设置 SSO，需要在 Microsoft Entra ID 中将 NGINX Plus 注册为 SP。如图 5 所示，点击 Basic SAML Configuration（基本 SAML 配置）中 Edit（编辑）旁边的铅笔图标。

填写以下值，然后点击 Save（保存）：

可选择是否使用证书验证。启用此设置时，必须配置 NGINX 中的两个配置选项：

若要使用公钥验证签名，需要将 $saml_sp_sign_authn 设置为 true，以指示 SP 对发送给 IdP 的 AuthnRequest 进行签名。

通过配置 $saml_sp_signing_key，提供将用于此签名的私钥的路径。确保将相应的公钥证书上传到 Microsoft Entra ID 以进行签名验证。

注：在此演示中，修改了属性和声明，并添加了新的 SAML 属性。这些 SAML 属性由 IdP 发送。确保已将 NGINX 配置设置为正常接收和处理这些属性。您可以在 NGINX GitHub 仓库中查看并调整相关设置。

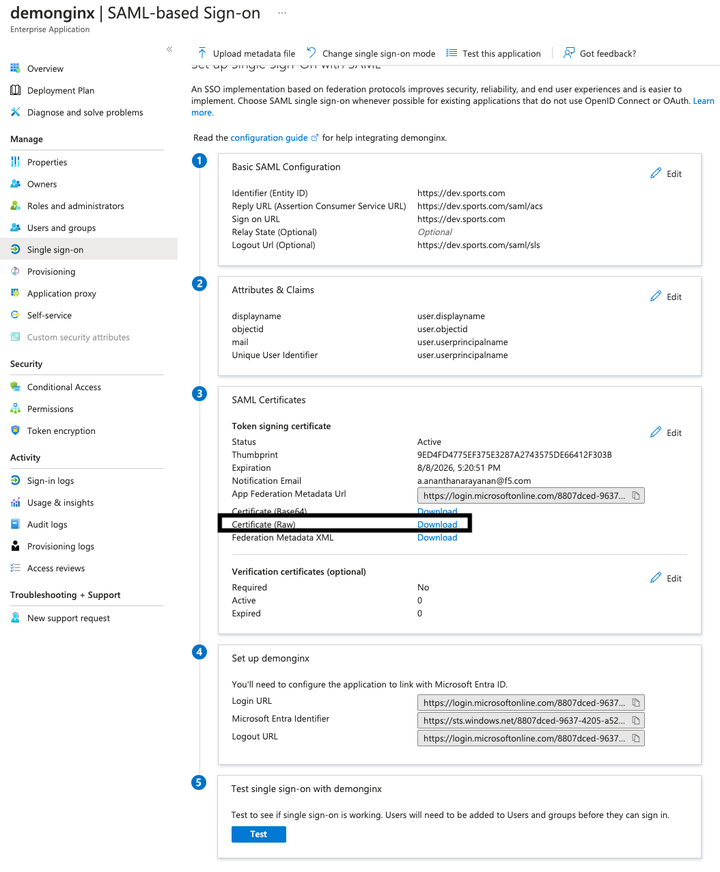

从 Microsoft Entra ID 下载 IdP Certificate (Raw)（证书（原始格式）），并将其保存到 NGINX Plus 实例中。

图 5：从 Microsoft Entra ID 下载 IdP 证书（原始格式）

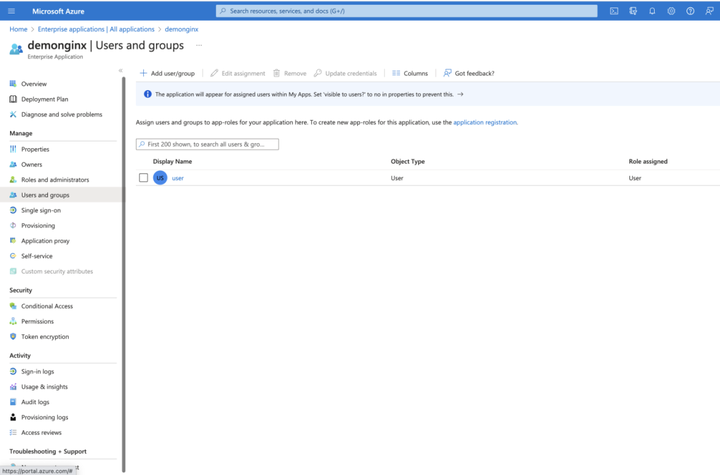

图 6：添加新用户或组

第 2 步：配置 SAML 并将 NGINX Plus 配置为反向代理

在 NGINX Plus SP 中配置文件之前，请确保您已获得必要的证书：

  • 用于卸载 TLS 会话的证书（dev.sports.com.crt 和 dev.sports.com.key）

  • 从 Microsoft Entra ID 下载的证书，用于 IdP 签名验证 (demonginx.cer)

注：证书必须是 SPKI 格式。

首先，请从 Microsoft Entra ID 下载 IdP 证书进行签名验证。然后，将 PEM 转换为 DER 格式：

html 复制代码
openssl x509 -in demonginx.cer -outform DER -out demonginx.der

提取 SPKI 格式的公钥证书：

html 复制代码
openssl x509 -inform DER -in demonginx.der -pubkey -noout > demonginx.spki

编辑 frontend.conf 文件，更新以下项目：

  • ssl_certificate --- 更新以添加 TLS 证书路径。

  • ssl_certificate_key --- 更新以添加 TLS 私钥路径。

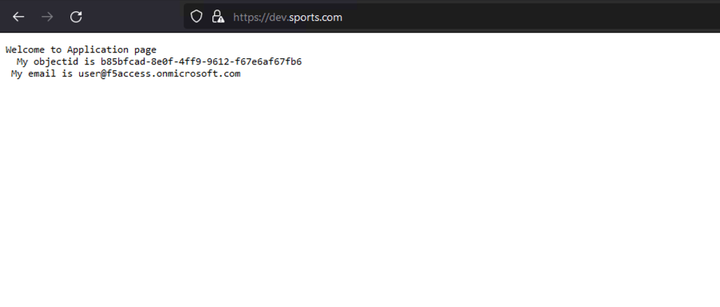

在生产部署中，您可以根据业务要求使用不同的后端目的地。在本例中，后端提供了一个定制响应：

html 复制代码
"Welcome to Application page\n My objectid is $http_objectid\n My email is $http_mail\n";

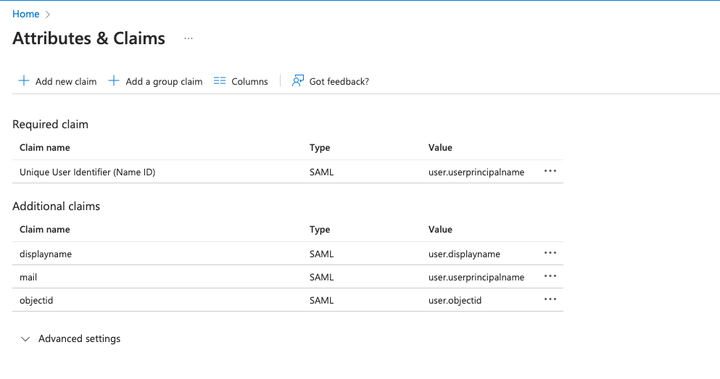

我们修改了 Microsoft Entra ID 中的属性和声明，为用户的 mail 和 objectid 添加了新的声明。通过这些更新，您能够为应用提供更加个性化的定制响应，从而提升用户体验。

图 7：修改了 Microsoft Entra ID 中的属性和声明

下一步是配置 NGINX，它会将流量代理到后端应用。在此演示中，后端 SAML 应用可从 https://dev.sports.com 公开访问。

编辑您的 frontend.conf 文件：

html 复制代码
# This is file frontend.conf
# This is the backend application we are protecting with SAML SSO
upstream my_backend {
    zone my_backend 64k;
    server dev.sports.com;
}

# Custom log format to include the 'NameID' subject in the REMOTE_USER field
log_format saml_sso '$remote_addr - $saml_name_id [$time_local] "$request" "$host" '
                    '$status $body_bytes_sent "$http_referer" '
                    '"$http_user_agent" "$http_x_forwarded_for"';

# The frontend server - reverse proxy with SAML SSO authentication
#
server {
    # Functional locations implementing SAML SSO support
    include conf.d/saml_sp.server_conf;


    # Reduce severity level as required
    error_log /var/log/nginx/error.log debug;
    listen 443 ssl;
    ssl_certificate     /home/ubuntu/dev.sports.com.crt;
    ssl_certificate_key  /home/ubuntu/dev.sports.com.key;
    ssl_session_cache shared:SSL:5m;


    location / {
        # When a user is not authenticated (i.e., the "saml_access_granted."
        # variable is not set to "1"), an HTTP 401 Unauthorized error is
        # returned, which is handled by the @do_samlsp_flow named location.
        error_page 401 = @do_samlsp_flow;

        if ($saml_access_granted != "1") {
            return 401;
        }

        # Successfully authenticated users are proxied to the backend,
        # with the NameID attribute passed as an HTTP header
        proxy_set_header mail $saml_attrib_mail;  # Microsoft Entra ID's user.mail
        proxy_set_header objectid $saml_attrib_objectid; # Microsoft Entra ID's objectid
        access_log /var/log/nginx/access.log saml_sso;
        proxy_pass http://my_backend;
        proxy_set_header Host dev.sports.com;
        return 200 "Welcome to Application page\n My objectid is $http_objectid\n My email is $http_mail\n";
        default_type text/plain;

   }
}
# vim: syntax=nginx

要在 NGINX 配置中反映 saml_attrib_mail 和 saml_attrib_ objectid 属性，更新 saml_sp_configuration.conf 的键值存储部分，如下所示：

html 复制代码
keyval_zone    zone=saml_attrib_mail:1M                state=/var/lib/nginx/state/saml_attrib_email.json   timeout=1h;
keyval   $cookie_auth_token $saml_attrib_mail    zone=saml_attrib_mail;

 keyval_zone zone=saml_attrib_objectid:1M            state=/var/lib/nginx/state/saml_attrib_objectid.json   timeout=1h;
keyval   $cookie_auth_token $saml_attrib_objectid   zone=saml_attrib_objectid;

接下来，配置 SAML SSO 配置文件。该文件包含 SP 和 IdP 的主要配置。若要根据特定 SP 和 IdP 设置对其进行自定义，需要调整文件中所含的多个 map{} 代码块。

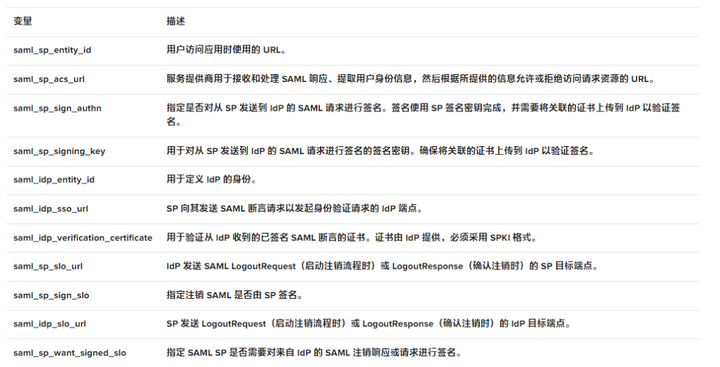

下表描述了 saml_sp_configuration.conf 中的变量：

下面的代码显示了 saml_sp_configuration.conf. 中仅针对此用例编辑的值。

注：确保配置文件的其余部分（如键值存储）仍显示在文件中，以及根据部署情况适当调整 saml_sp_configuration.conf 文件中的变量。

html 复制代码
# SAML SSO configuration

map $host $saml_sp_entity_id {
    # Unique identifier that identifies the SP to the IdP.
    # Must be URL or URN.
    default "https://dev.sports.com";
}

map $host $saml_sp_acs_url {
    # The ACS URL, an endpoint on the SP where the IdP
    # will redirect to with its authentication response.
    # Must match the ACS location defined in the "saml_sp.serer_conf" file.
    default "https://dev.sports.com/saml/acs";
}

map $host $saml_sp_request_binding {
    # Refers to the method by which an authentication request is sent from
    # the SP to an IdP during the Single Sign-On (SSO) process.
    # Only HTTP-POST or HTTP-Redirect methods are allowed.
    default 'HTTP-POST';
}

map $host $saml_sp_sign_authn {
    # Whether the SP should sign the AuthnRequest sent to the IdP.
    default "false";
}

map $host $saml_sp_decryption_key {
    # Specifies the private key that the SP uses to decrypt encrypted assertion
    # or NameID from the IdP.
    default "";
}

map $host $saml_sp_force_authn {
    # Whether the SP should force re-authentication of the user by the IdP.
    default "false";
}

map $host $saml_sp_nameid_format {
    # Indicates the desired format of the name identifier in the SAML assertion
    # generated by the IdP. Check section 8.3 of the SAML 2.0 Core specification
    # (http://docs.oasis-open.org/security/saml/v2.0/saml-core-2.0-os.pdf)
    # for the list of allowed NameID Formats.
    default "urn:oasis:names:tc:SAML:1.1:nameid-format:unspecified";
}

map $host $saml_sp_relay_state {
    # Relative or absolute URL the SP should redirect to
    # after successful sign on.
    default "";
}

map $host $saml_sp_want_signed_response {
    # Whether the SP wants the SAML Response from the IdP
    # to be digitally signed.
    default "false";
}

map $host $saml_sp_want_signed_assertion {
    # Whether the SP wants the SAML Assertion from the IdP
    # to be digitally signed.
    default "true";
}

map $host $saml_sp_want_encrypted_assertion {
    # Whether the SP wants the SAML Assertion from the IdP
    # to be encrypted.
    default "false";
}

map $host $saml_idp_entity_id {
    # Unique identifier that identifies the IdP to the SP.
    # Must be URL or URN.
    default "https://sts.windows.net/8807dced-9637-4205-a520-423077750c60/";
}

map $host $saml_idp_sso_url {
    # IdP endpoint that the SP will send the SAML AuthnRequest to initiate
    # an authentication process.
    default "https://login.microsoftonline.com/8807dced-9637-4205-a520-423077750c60/saml2";
}

map $host $saml_idp_verification_certificate {
    # Certificate file that will be used to verify the digital signature
    # on the SAML Response, LogoutRequest or LogoutResponse received from IdP.
    # Must be public key in PKCS#1 format. See documentation on how to convert
    # X.509 PEM to DER format.
    default "/etc/nginx/conf.d/demonginx.spki";
}

######### Single Logout (SLO) #########

map $host $saml_sp_slo_url {
    # SP endpoint that the IdP will send the SAML LogoutRequest to initiate
    # a logout process or LogoutResponse to confirm the logout.
    default "https://dev.sports.com/saml/sls";
}

map $host $saml_sp_slo_binding {
    # Refers to the method by which a LogoutRequest or LogoutResponse
    # is sent from the SP to an IdP during the Single Logout (SLO) process.
    # Only HTTP-POST or HTTP-Redirect methods are allowed.
    default 'HTTP-POST';
}

map $host $saml_sp_sign_slo {
    # Whether the SP must sign the LogoutRequest or LogoutResponse
    # sent to the IdP.
    default "false";
}

map $host $saml_idp_slo_url {
    # IdP endpoint that the SP will send the LogoutRequest to initiate
    # a logout process or LogoutResponse to confirm the logout.
    # If not set, the SAML Single Logout (SLO) feature is DISABLED and
    # requests to the 'logout' location will result in the termination
    # of the user session and a redirect to the logout landing page.
    default "https://login.microsoftonline.com/8807dced-9637-4205-a520-423077750c60/saml2";
}

map $host $saml_sp_want_signed_slo {
    # Whether the SP wants the SAML LogoutRequest or LogoutResponse from the IdP
    # to be digitally signed.
    default "true";
}

map $host $saml_logout_landing_page {
    # Where to redirect user after requesting /logout location. This can be
    # replaced with a custom logout page, or complete URL.
    default "/_logout"; # Built-in, simple logout page
}

map $proto $saml_cookie_flags {
    http  "Path=/; SameSite=lax;"; # For HTTP/plaintext testing
    https "Path=/; SameSite=lax; HttpOnly; Secure;"; # Production recommendation
}

map $http_x_forwarded_port $redirect_base {
    ""      $proto://$host:$server_port;
    default $proto://$host:$http_x_forwarded_port;
}

map $http_x_forwarded_proto $proto {
    ""      $scheme;
    default $http_x_forwarded_proto;
}
# ADVANCED CONFIGURATION BELOW THIS LINE
# Additional advanced configuration (server context) in saml_sp.server_conf

######### Shared memory zones that keep the SAML-related key-value databases

# Zone for storing AuthnRequest and LogoutRequest message identifiers (ID)
# to prevent replay attacks. (REQUIRED)
# Timeout determines how long the SP waits for a response from the IDP,
# i.e. how long the user authentication process can take.
keyval_zone zone=saml_request_id:1M                 state=/var/lib/nginx/state/saml_request_id.json                  timeout=5m;

# Zone for storing SAML Response message identifiers (ID) to prevent replay attacks. (REQUIRED)
# Timeout determines how long the SP keeps IDs to prevent reuse.
keyval_zone zone=saml_response_id:1M                state=/var/lib/nginx/state/saml_response_id.json                 timeout=1h;

# Zone for storing SAML session access information. (REQUIRED)
# Timeout determines how long the SP keeps session access decision (the session lifetime).
keyval_zone zone=saml_session_access:1M             state=/var/lib/nginx/state/saml_session_access.json              timeout=1h;

# Zone for storing SAML NameID values. (REQUIRED)
# Timeout determines how long the SP keeps NameID values. Must be equal to session lifetime.
keyval_zone zone=saml_name_id:1M                    state=/var/lib/nginx/state/saml_name_id.json                     timeout=1h;

# Zone for storing SAML NameID format values. (REQUIRED)
# Timeout determines how long the SP keeps NameID format values. Must be equal to session lifetime.
keyval_zone zone=saml_name_id_format:1M             state=/var/lib/nginx/state/saml_name_id_format.json              timeout=1h;

# Zone for storing SAML SessionIndex values. (REQUIRED)
# Timeout determines how long the SP keeps SessionIndex values. Must be equal to session lifetime.
keyval_zone zone=saml_session_index:1M              state=/var/lib/nginx/state/saml_session_index.json               timeout=1h;

# Zone for storing SAML AuthnContextClassRef values. (REQUIRED)
# Timeout determines how long the SP keeps AuthnContextClassRef values. Must be equal to session lifetime.
keyval_zone zone=saml_authn_context_class_ref:1M    state=/var/lib/nginx/state/saml_authn_context_class_ref.json     timeout=1h;

# Zones for storing SAML attributes values. (OPTIONAL)
# Timeout determines how long the SP keeps attributes values. Must be equal to session lifetime.
keyval_zone zone=saml_attrib_uid:1M                 state=/var/lib/nginx/state/saml_attrib_uid.json                  timeout=1h;
keyval_zone zone=saml_attrib_name:1M                state=/var/lib/nginx/state/saml_attrib_name.json                 timeout=1h;
keyval_zone zone=saml_attrib_memberOf:1M            state=/var/lib/nginx/state/saml_attrib_memberOf.json             timeout=1h;

######### SAML-related variables whose value is looked up by the key (session cookie) in the key-value database.

# Required:
keyval $saml_request_id     $saml_request_redeemed          zone=saml_request_id;               # SAML Request ID
keyval $saml_response_id    $saml_response_redeemed         zone=saml_response_id;              # SAML Response ID
keyval $cookie_auth_token   $saml_access_granted            zone=saml_session_access;           # SAML Access decision
keyval $cookie_auth_token   $saml_name_id                   zone=saml_name_id;                  # SAML NameID
keyval $cookie_auth_token   $saml_name_id_format            zone=saml_name_id_format;           # SAML NameIDFormat
keyval $cookie_auth_token   $saml_session_index             zone=saml_session_index;            # SAML SessionIndex
keyval $cookie_auth_token   $saml_authn_context_class_ref   zone=saml_authn_context_class_ref;  # SAML AuthnContextClassRef

# Optional:
keyval $cookie_auth_token   $saml_attrib_uid                zone=saml_attrib_uid;
keyval $cookie_auth_token   $saml_attrib_name               zone=saml_attrib_name;
keyval $cookie_auth_token   $saml_attrib_memberOf           zone=saml_attrib_memberOf;


keyval_zone    zone=saml_attrib_mail:1M                state=/var/lib/nginx/state/saml_attrib_mail.json   timeout=1h;
keyval         $cookie_auth_token $saml_attrib_mail    zone=saml_attrib_mail;

keyval $cookie_auth_token   $saml_attrib_objectid           zone=saml_attrib_objectid;
keyval_zone zone=saml_attrib_objectid:1M            state=/var/lib/nginx/state/saml_attrib_objectid.json             timeout=1h;


######### Imports a module that implements SAML SSO and SLO functionality
js_import samlsp from conf.d/saml_sp.js;

第 3 步：测试配置

测试配置分为两步：

  1. 验证 SAML 流

  2. 测试 SP 发起的注销功能

验证 SAML 流

在使用 NGINX Plus 配置 SAML SP 和使用 Microsoft Entra ID 配置 IdP 后，必须验证 SAML 流。此验证流程可确保用户通过 IdP 成功进行身份验证，并获准访问受 SP 保护的资源。

要验证 SP 发起的 SAML 流，请打开您的常用浏览器，然后在地址栏中键入https://dev.sports.com。这会将您定向到 IdP 登录页面。

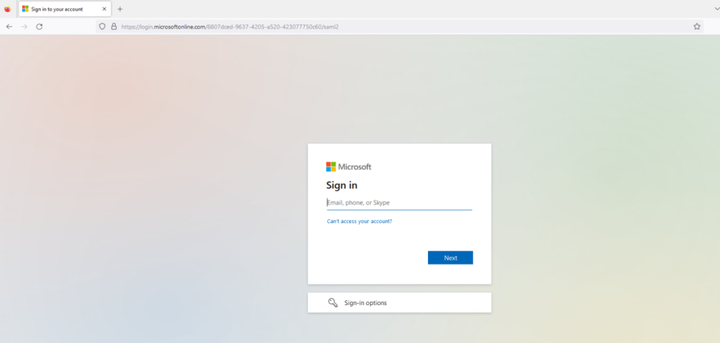

图 8：IdP 登录页面

输入在 IdP 登录页面中配置的用户的凭证。提交后，IdP 将对用户进行身份验证。

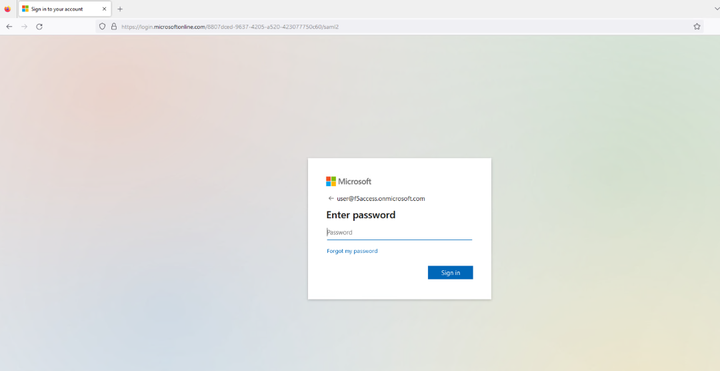

图 9：输入配置的用户凭证

成功建立会话后，用户将获准访问先前请求的受保护资源。随后，该资源将显示在用户的浏览器中。

图 10：成功加载的应用页面

有关 SAML 流的详细信息可从 SP 和 IdP 日志中查看。在 SP 端 (NGINX Plus)，确保正确设置 auth_token cookie。在 IdP 端 (Microsoft Entra Id)，确保身份验证流程正确完成，并将 SAML 断言发送至 SP。

NGINX access.log 应如下所示：

html 复制代码
127.0.0.1 - - [14/Aug/2023:21:25:49 +0000] "GET / HTTP/1.0" 200 127 "https://login.microsoftonline.com/" "Mozilla/5.0 (Macintosh; Intel Mac OS X 10_15_7) AppleWebKit/605.1.15 (KHTML, like Gecko) Version/16.1 Safari/605.1.15" "-"

99.187.244.63 - Akash Ananthanarayanan [14/Aug/2023:21:25:49 +0000] "GET / HTTP/1.1" "dev.sports.com" 200 127 "https://login.microsoftonline.com/" "Mozilla/5.0 (Macintosh; Intel Mac OS X 10_15_7) AppleWebKit/605.1.15 (KHTML, like Gecko) Version/16.1 Safari/605.1.15" "-

NGINX debug.log 应为：

html 复制代码
2023/08/14 21:25:49 [info] 27513#27513: *399 js: SAML SP success, creating session _d4db9b93c415ee7b4e057a4bb195df6cd0be7e4d

测试 SP 发起的注销功能

SAML 单点注销 (SLO) 允许用户只需一次操作即可注销所有相关的 IdP 和 SP。NGINX Plus 支持 SP 发起和 IdP 发起的注销方案，可增强 SSO 环境中的安全防护并提升用户体验。在本例中，我们使用 SP 发起的注销方案。

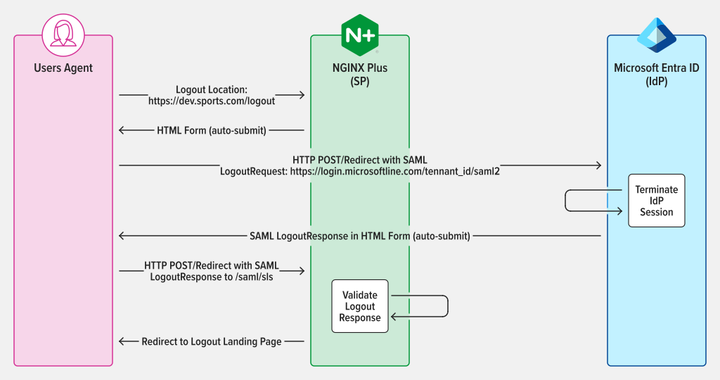

图 11：SAML SP 发起的 SLO，采用 POST/Redirect binding 发送 LogoutRequest 和 LogoutResponse

对会话进行身份验证后，访问 SP 中配置的注销 URL 便可注销。例如，如果您在 NGINX Plus 中将 https://dev.sports.com/logout 设置为注销 URL，在浏览器的地址栏中输入该 URL 即可。

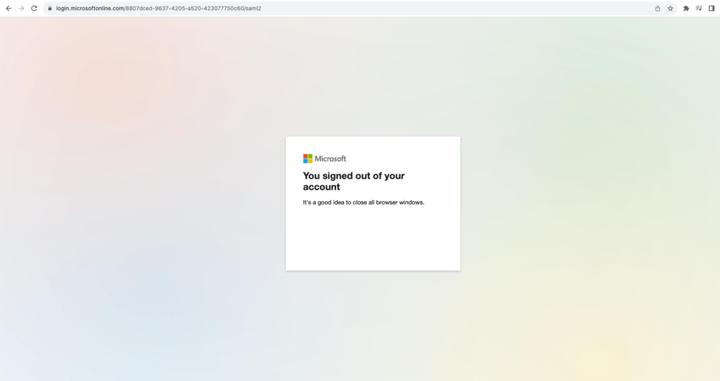

图 12：成功注销会话

结语

恭喜！现在 NGINX Plus可以充当 SAML SP，进一步提升身份验证流程的安全性和便利性了。对于重视安全防护和效率的企业而言，这一新功能使得 NGINX Plus 成为一个更为可靠和多功能的解决方案。

相关推荐
小鸡吃米…1 小时前
基于 TensorFlow 的图像识别
人工智能·python·tensorflow
小鸡吃米…2 小时前
TensorFlow - 构建计算图
人工智能·python·tensorflow
cipher2 小时前
crawl4ai：AI时代的数据采集利器——从入门到实战
后端·爬虫·python
摸鱼的春哥2 小时前
把白领吓破防的2028预言，究竟讲了什么?
前端·javascript·后端
南 阳2 小时前
Python从入门到精通day37
数据库·python·oracle
@atweiwei3 小时前
rust所有权机制详解
开发语言·数据结构·后端·rust·内存·所有权
树獭叔叔3 小时前
05-从隐藏向量到文字：LM Head如何输出"下一个词"？
后端·aigc·openai
绝无仅有3 小时前
计算机网络核心面试知识深入解析
后端·面试·架构
树獭叔叔3 小时前
03-大模型的非线性变化:从MLP到MOE，大模型2/3的参数都在这里
后端·aigc·openai
热门推荐
01GitHub 镜像站点02【OpenClaw 本地实战 Ep.3】突破瓶颈：强制修改 openclaw.json 解锁 32k 上下文记忆03Claude Code + GLM4.7 避坑指南：解决 Unable to connect to Anthropic services04OpenClaw 使用和管理 MCP 完全指南05AI Agent 平台横评：ZeroClaw vs OpenClaw vs Nanobot06Clawdbot部署教程：解决‘gateway token missing’授权问题的完整步骤07AI 规范驱动开发“三剑客”深度对比：Spec-Kit、Kiro 与 OpenSpec 实战指南08OpenClaw 安装之（三）DeepSeek模型接入配置和详细配置参数09AI agent：介绍 ZeroClaw 安装，使用10让 Trae IDE 智能体 “读懂”文档 Excel+PDF+DOCX ：mcp-documents-reader 工具使用指南
