RDMA设计53:构建RoCE v2 高速数据传输系统板级测试平台2

本博文主要交流设计思路,在本博客已给出相关博文约180篇,希望对初学者有用。 注意这里只是抛砖引玉,切莫认为参考这就可以完成商用IP设计。

完成 HDL 工程及 Block Design 设计后,进行综合与实现, RoCE v2 高速数据传输系统的资源占用如表1 所示。从资源占用表中可以看出,基于本IP实现的 RoCE v2高速数据传输系统资源占用率低,更容易被集成到实际应用环境中。

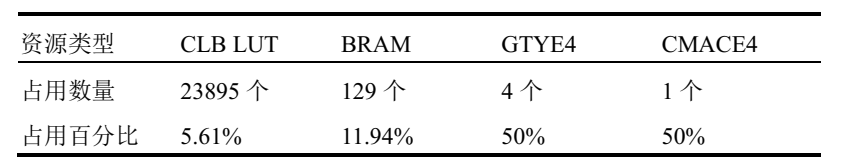

表1 基于 XCZU47DR FPGA 的资源占用表

下图2和图3给出硬件实物图及如何连接

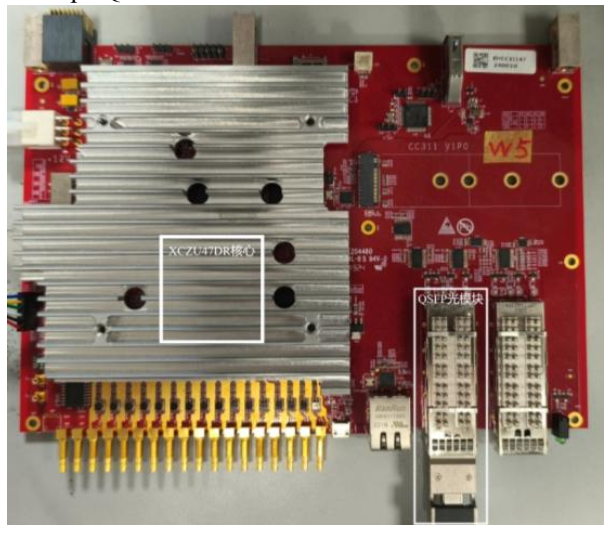

图2 基于 XCZU47DR FPGA 的开发板

图3 麦洛斯 CX455-A 网卡及 QSFP 光模块

图中QSFP 接口通过 100Gbps QSFP28 光模块及光纤连接到麦洛斯 CX455-A 网卡上。

B站已给出相关性能的视频,如想进一步了解,请搜索B站用户:专注与守望

https://www.bilibili.com/video/BV1mPV5eCE8z/?spm_id_from=333.337.search-card.all.click\&vd_source=c355545d27a44fe96188b7caefeda6e7
