LVS 全称 Linux Virtual Server ，是 Linux 内核层实现的高性能、高可用的负载均衡集群技术，由章文嵩博士开发，目前是 Linux 内核的标准模块之一。它的核心作用是将前端的请求流量分发到后端多台真实服务器（Real Server）上，从而提升服务的并发处理能力和可用性。
一、NAT模式环境设定
vs主机的IP配置
eth0（NAT）
root@vs /# ./vmset.sh eth0 172.25.254.10 rs1 noroute
root@vs /# nmcli connection modify eth0 ipv4.gateway 172.25.254.2
eth1（仅主机）
root@vs /# ./vmset.sh eth1 192.168.1.10 vs noroute
root@vs system-connections# nmcli connection modify eth1 ipv4.gateway 192.168.1.2
root@vs system-connections# dnf install ipvsadm.x86_64 #下载ipvsadm工具
rs1主机配置
eth0（仅主机）
root@rs1 /# ./vmset.sh eth0 192.168.1.20 rs1 noroute
root@rs1 /# nmcli connection modify eth0 ipv4.gateway 192.168.1.2
root@rs1 /# dnf install httpd-y
root@rs1 /# echo rs1 192.168.1.20 > /var/www/html/index.html
rs2
eth0（仅主机）
root@rs2 /# ./vmset.sh eth0 192.168.1.30 rs2 noroute
root@rs2 /# nmcli connection modify eth0 ipv4.gateway 192.168.1.2
root@rs2 /# dnf install httpd-y
root@rs2 /# echo rs2 192.168.1.30 > /var/www/html/index.html
vs主机ipvsadm配置
root@vs system-connections# ipvsadm -A -t 172.25.254.10:80 -s wrr
root@vs system-connections# ipvsadm -a -t 172.25.254.10:80 -r 192.168.1.20:80 -m -w 1
root@vs system-connections# ipvsadm -a -t 172.25.254.10:80 -r 192.168.1.30:80 -m -w 1 #10和20主机都采用权重轮询算法
root@vs system-connections# ipvsadm -Ln #写完查看规则
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 172.25.254.10:80 wrr
-> 192.168.1.20:80 Masq 1 0 0
-> 192.168.1.30:80 Masq 1 0 0

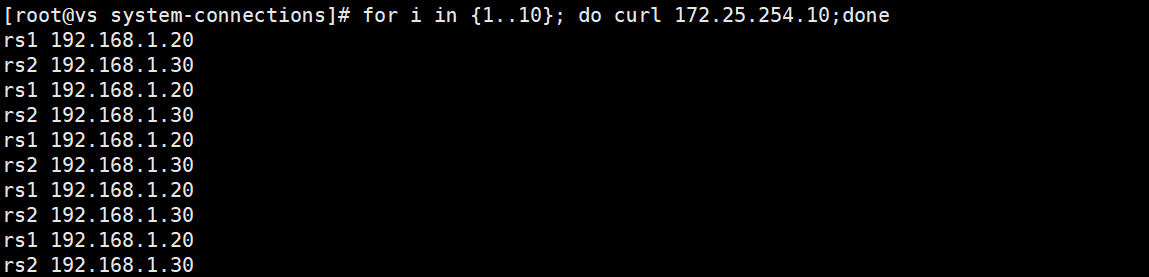

运行结果
规则持久化
root@vs system-connections# ipvsadm-save -n > /mnt/ipvs.rule #将写完后的规则保存到/mnt/ipvs.rule
DR模式
路由器设置
开启内核路由功能并查看是否开启
root@router \~# echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf
root@router \~# sysctl -p
net.ipv4.ip_forward = 1
数据转发策略
root@router \~# iptables -t nat -A POSTROUTING -o eth1 -j SNAT --to-source 192.168.1.100
root@router \~# iptables -t nat -A POSTROUTING -o eth0 -j SNAT --to-source 172.25.254.20
rs1和rs2主机lo接口配置
root@rs1 system-connections# cp -p eth1.nmconnection lo.nmconnection
root@rs1 system-connections# vim lo.nmconnection
connection
id=lo
type=loopback
interface-name=lo
ipv4
method=manual
address1=127.0.0.1/8
address2=192.168.1.201/32
禁止arp响应
#arp禁止响应
root@rs1 \~# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
root@rs1 \~# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
root@rs1 \~# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
root@rs1 \~# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
调度器配置
root@vs system-connections# vim lo.nmconnection
connection
id=lo
type=loopback
interface-name=lo
ipv4
method=manual
address1=127.0.0.1/8
address2=192.168.1.201/32 #192.168.1.201是vip
ipvsadm配置
root@vs system-connections# ipvsadm -A -t 192.168.1.201:80 -s rr
root@vs system-connections# ipvsadm -a -t 192.168.1.201:80 -r 192.168.1.20:80 -g
root@vs system-connections# ipvsadm -a -t 192.168.1.201:80 -r 192.168.1.30:80 -g

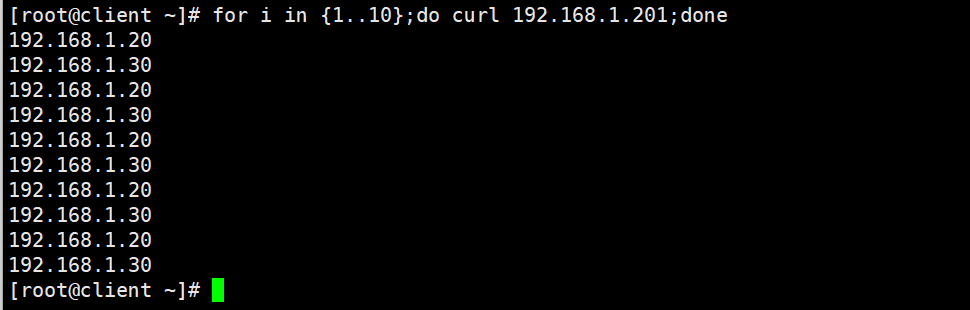

测试结果
利用火墙标记轮询错误
rs主机下载mod_sll工具
root@rs1 \~# dnf install mod_ssl -y
root@rs2 \~# dnf install mod_ssl -y
两台主机重启httpd服务
root@rs1 \~# systemctl restart httpd
root@rs2 \~# systemctl restart httpd
修改轮询策略
root@vs \~# ipvsadm -A -t 192.168.1.10:80 -s rr
root@vs \~# ipvsadm -a -t 192.168.1.10:80 -r 192.168.1.20 -g
root@vs \~# ipvsadm -a -t 192.168.1.10:80 -r 192.168.1.30 -g
root@vs \~# ipvsadm -a -t 192.168.1.10:80 -r 192.168.1.20:443 -g
root@vs \~# ipvsadm -a -t 192.168.1.10:443 -r 192.168.1.20:443 -g
root@vs \~# ipvsadm -a -t 192.168.1.10:443 -r 192.168.1.30:443 -g
使用火墙标记访问vip的80和443的所有数据包，设定标记为6666，然后对此标记进行负载
root@vs system-connections# iptables -t mangle -A PREROUTING -d 192.168.0.200 -p tcp -m multiport --dports 80,443 -j MARK --set-mark 6666
root@vs system-connections# ipvsadm -A -f 6666 -s rr
root@vs system-connections# ipvsadm -a -f 6666 -r 192.168.1.20 -g
root@vs system-connections# ipvsadm -a -f 6666 -r 192.168.1.30 -g

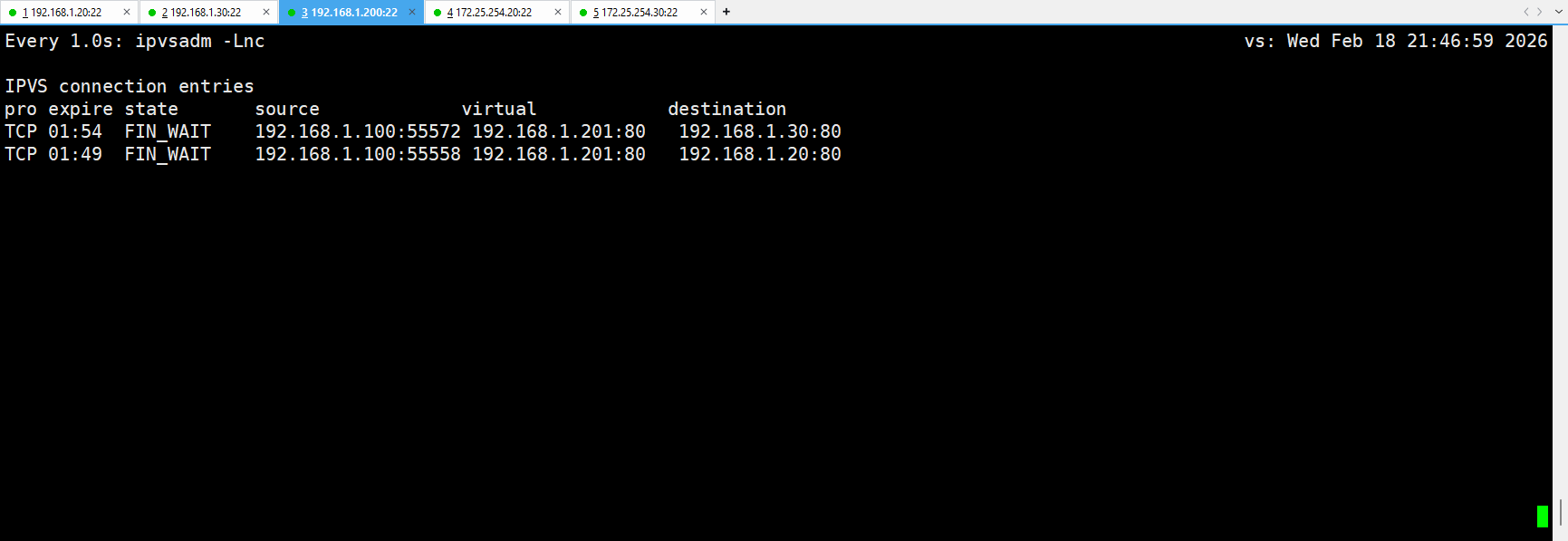

测试结果
利用持久连接实现会话粘滞
root@vs system-connections# ipvsadm -A -f 6666 -s rr -p 1
测试结果
