科赫雪花--Python--数学原理--turtle绘图

科赫雪花

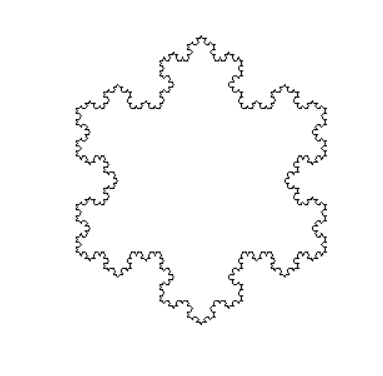

科赫雪花于1904年由瑞士数学家黑格尔-冯-科赫提出，是一种分形，即一种不断放大时会重复自己的图形。分形源自递归，递归操作本身就是在重复使用自己定义自己。其图片如下：

递归的基础知识

递归操作的基本步骤

step1：定义一个基线条件，达到条件时，自动结束递归

step2：写一个算法可能用到多次递归

阶层的表达式就是一个经典的递归，

def factorial(N):
    if N == 1
       return 1
    else:
       return N*factorial(N-1)

循环与递归的选择方面：各有千秋，递归优雅紧凑，循环高效快捷，本节我们将用递归绘制分形。

数学内容补充

垂直向量计算技巧：已知点A（a,b），当点 B为B (-b,a) 时，

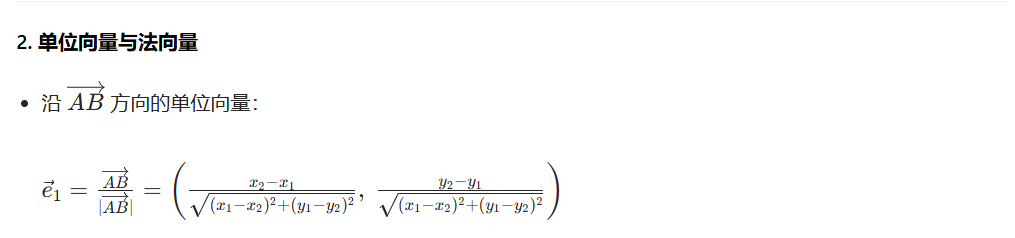

从空间中的一点A沿着向量n出发,到达点B的坐标运算公式：

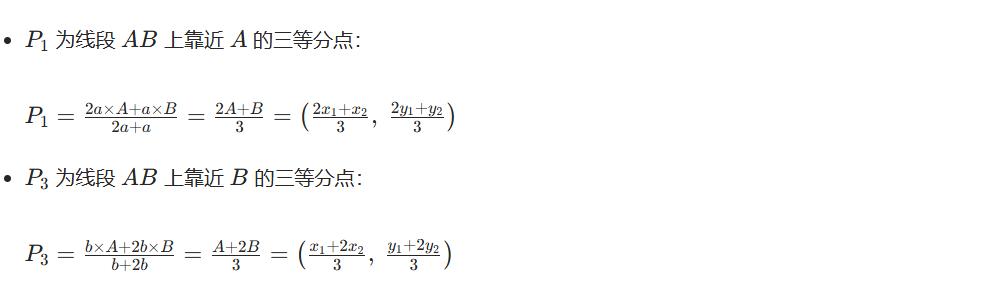

已知线段的两个端点A和B，求其上面任意一点C的坐标公式， 其中a为点A到点C的距离，b为点B到点C的距离

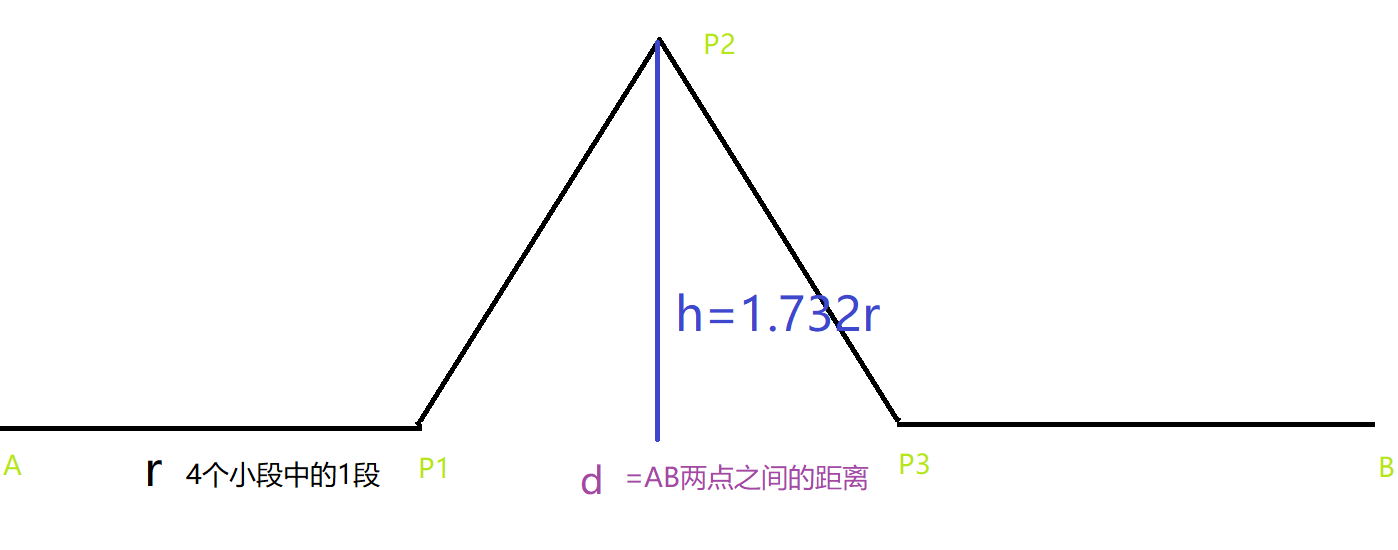

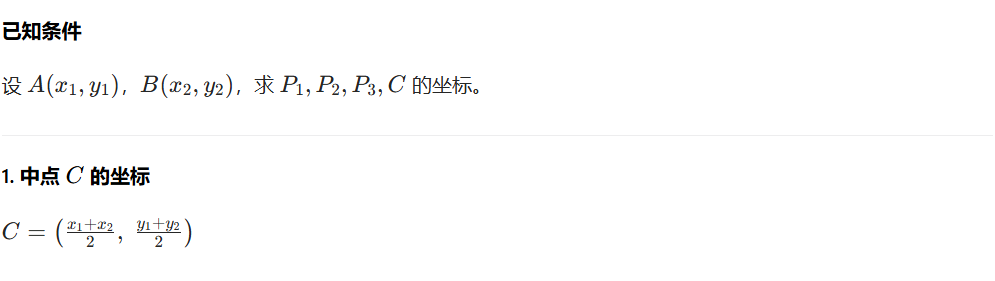

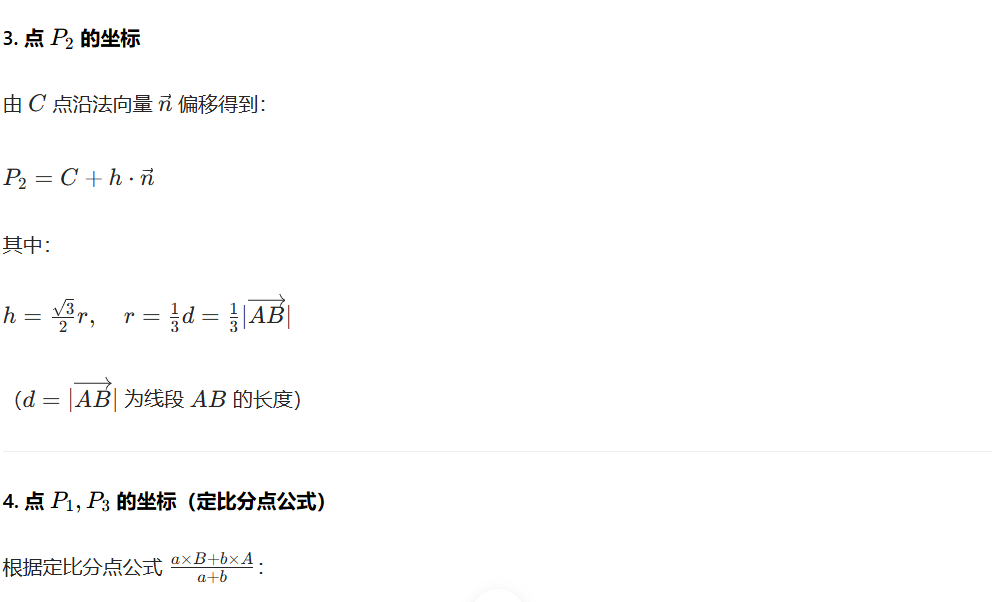

科赫雪花的相关参数计算

这是科赫雪花的第一个片段，我们一共需要3个相连接的片段。

海龟turtle绘图

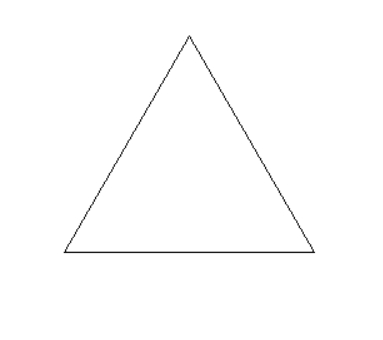

绘制三角形--热身

• t.up() / t.down()：海龟绘图的核心操作，抬笔移动不画线，落笔移动才画线，这里用来 "跳" 到指定坐标，避免画多余的线；
• setpos(x,y)：等价于 goto(x,y)，让画笔移动到指定坐标，落笔时会画直线；

triangle.py

import turtle

def draw_triangle(x1, y1, x2, y2, x3, y3,t):
    t.up()
    t.setpos(x1, y1)
    t.down()
    t.setpos(x2, y2)
    t.setpos(x3, y3)
    t.setpos(x1, y1)
    t.up()

def main():
    print('testing turtle graphics...')
    # 创建海龟对象
    t = turtle.Turtle()
    # 隐藏海龟图标
    t.hideturtle()

    # 调用函数，传入海龟对象和坐标,确保绘制完成后不会关闭tkinter窗口
    draw_triangle(t, -100, 0, 0, 173.2, 100, 0)
    turtle.mainloop()

if __name__ == "__main__":
    main()

绘制科赫雪花--实践

第一步：把原始大线段 (x1,y1)→(x2,y2) 拆成 4 段更小的线段（科赫雪花的规则）：

• 第 1 段：(x1,y1) → p1（三等分第一个点）
• 第 2 段：p1 → p2（等边三角形的第一条边）
• 第 3 段：p2 → p3（等边三角形的第二条边）
• 第 4 段：p3 → (x2,y2)（三等分第二个点）

第二步：对这 4 条小线段 ，重复调用同一个函数（递归），让每条小线段也执行 "拆分成 4 段 / 直接画" 的逻辑 ------ 所以形参变成了每条小线段的 "起点 + 终点"。

koch.py

import turtle
import math

# drawKochSF()计算点的坐标
def drawKochSF(x1, y1, x2, y2, t):
    d = math.sqrt((x1-x2)*(x1-x2) + (y1-y2)*(y1-y2))
    r = d/3.0
    h = r*math.sqrt(3)/2.0
    p3 = ((x1 + 2*x2)/3.0, (y1 + 2*y2)/3.0)
    p1 = ((2*x1 + x2)/3.0, (2*y1 + y2)/3.0)
    c = (0.5*(x1+x2), 0.5*(y1+y2))
    n = ((y1-y2)/d, (x2-x1)/d)
    p2 = (c[0]+h*n[0], c[1]+h*n[1])

#  递归
    if d > 10:
        # flake #1/片段
        drawKochSF(x1, y1, p1[0], p1[1], t)
        # flake #2/片段
        drawKochSF(p1[0], p1[1], p2[0], p2[1], t)
        # flake #3/片段
        drawKochSF(p2[0], p2[1], p3[0], p3[1], t)
        # flake #4/片段
        drawKochSF(p3[0], p3[1], x2, y2, t)
    else:
        # draw cone
        t.up()
        t.setpos(p1[0], p1[1])
        t.down()
        t.setpos(p2[0], p2[1])
        t.setpos(p3[0], p3[1])
        # draw sides
        t.up()
        t.setpos(x1, y1)
        t.down()
        t.setpos(p1[0], p1[1])
        t.up()
        t.setpos(p3[0], p3[1])
        t.down()
        t.setpos(x2, y2)


# main() function
def main():
    print('Drawing the Koch Snowflake...')

    t = turtle.Turtle()
    t.hideturtle()

    # draw
    try:
        drawKochSF(-100, 0, 100, 0, t)
        drawKochSF(0, -173.2, -100, 0, t)
        drawKochSF(100, 0, 0, -173.2, t)
    except:
        print("Exception, exiting.")
        exit(0)

    # wait for user to click on screen to exit
    turtle.Screen().exitonclick()

# call main
if __name__ == '__main__':
    main()


try-except 代码块**，异常捕获机制**，专门用来处理绘制过程中可能出现的错误，避免程序直接崩溃。

• 递归阈值：线段长度 d > 10 时递归拆分，d ≤ 10 时执行 else 里的绘制逻辑；
• 雪花由 3 条线段组成：(-100,0)→(100,0)、(0,-173.2)→(-100,0)、(100,0)→(0,-173.2)；

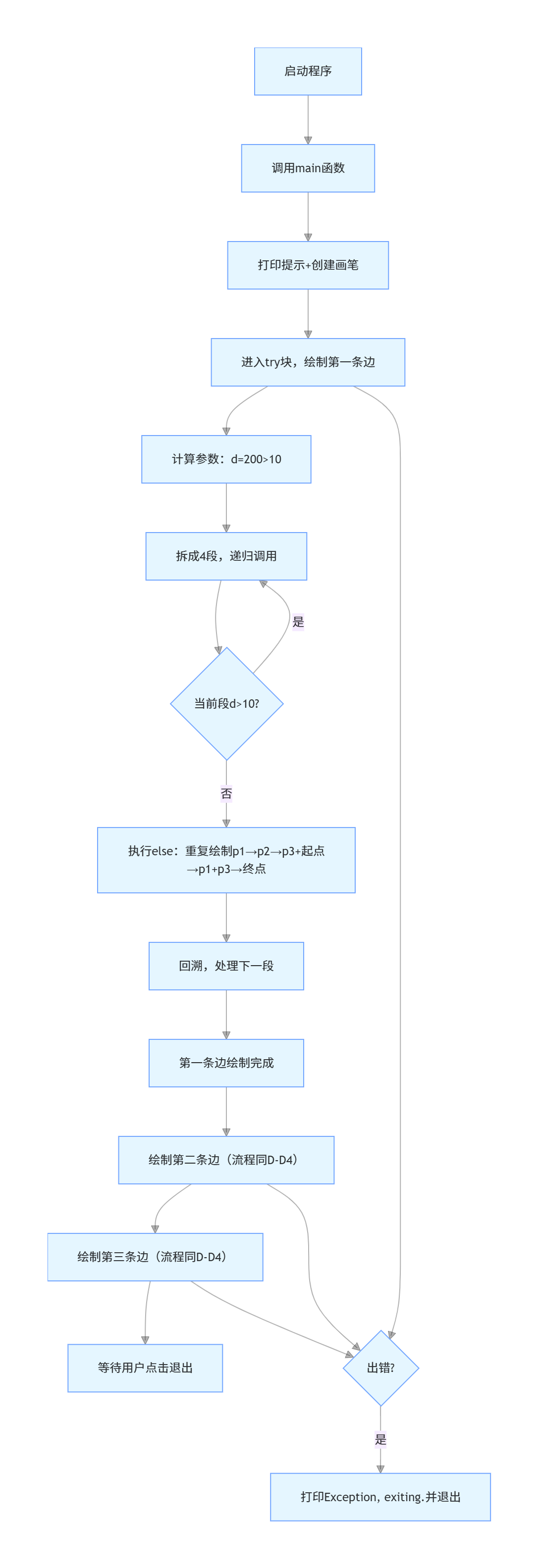

阶段 1：程序启动与初始化

if __name__ == '__main__':
    main()  # 调用主函数

1. 执行 main() 函数，首先打印提示：Drawing the Koch Snowflake...；
2. 创建海龟画笔对象：t = turtle.Turtle()，隐藏画笔箭头：t.hideturtle()（画笔默认速度，无加速）；
3. 进入 try 代码块，准备依次绘制 3 条科赫边。

阶段 2：绘制第一条边 drawKochSF(-100, 0, 100, 0, t)

步骤 1：计算几何参数（第一次调用）

• 线段长度 d = √[(-100-100)² + (0-0)²] = 200（>10，触发递归）；
• 三等分长度 r = 200/3 ≈ 66.67，等边三角形高 h = 66.67×√3/2 ≈ 57.74；
• 三等分点：p1 = (2×(-100)+100)/3, (2×0+0)/3 = (-33.33, 0)；p3 = (-100+2×100)/3, (0+2×0)/3 = (33.33, 0)；
• 线段中点 c = (0, 0)；
• 法向量 n = (0-0)/200, (100-(-100))/200 = (0, 1)；
• 凸起顶点 p2 = (0 + 57.74×0, 0 + 57.74×1) = (0, 57.74)。

步骤 2：递归拆分（d=200>10）

函数不绘制，而是拆成 4 段，依次递归调用自身：

• 调用 1：drawKochSF(-100, 0, -33.33, 0, t) → 处理第一段（起点→p1）；
• 调用 2：drawKochSF(-33.33, 0, 0, 57.74, t) → 处理第二段（p1→p2）；
• 调用 3：drawKochSF(0, 57.74, 33.33, 0, t) → 处理第三段（p2→p3）；
• 调用 4：drawKochSF(33.33, 0, 100, 0, t) → 处理第四段（p3→终点）。

步骤 3：递归深入（直到 d ≤ 10）

以「调用 1：drawKochSF(-100, 0, -33.33, 0, t)」为例，继续拆解：

• 计算该线段长度 d = √[(-100+33.33)² + 0] ≈ 66.67（>10，继续拆）；
• 计算该段的 p1/p2/p3（比如新 p1≈-77.78，新 p3≈-55.56，新 p2≈-66.67, 19.25）；
• 再次拆成 4 段，递归调用......
• 这个过程会持续，直到某次计算出的 d ≤ 10（比如拆到第 3 层，d≈7.41），触发 else 分支。

else:
    # 1. 绘制"凸起"：p1→p2→p3
    t.up()
    t.setpos(p1[0], p1[1])  # 移动到当前短线段的p1
    t.down()
    t.setpos(p2[0], p2[1])  # 画p1→p2
    t.setpos(p3[0], p3[1])  # 画p2→p3

    # 2. 绘制两端：起点→p1，p3→终点
    t.up()
    t.setpos(x1, y1)        # 移动到当前短线段的起点
    t.down()
    t.setpos(p1[0], p1[1])  # 画起点→p1
    t.up()
    t.setpos(p3[0], p3[1])  # 移动到当前短线段的p3
    t.down()
    t.setpos(x2, y2)        # 画p3→终点

步骤 5：递归回溯

完成当前短线段的绘制后，函数执行完毕，回到上一层递归调用，继续处理下一段，直到第一层递归的 4 段都处理完，第一条边绘制结束。

阶段 3：绘制第二、第三条边（重复阶段 2）

1. 调用 drawKochSF(0, -173.2, -100, 0, t)：
   • 计算该线段长度≈200（>10），递归拆分→直到 d≤10，执行你的 else 绘制逻辑；
   • 这条边是「(0,-173.2)→(-100,0)」，是倒置等边三角形的左斜边；
2. 调用 drawKochSF(100, 0, 0, -173.2, t)：
   • 同理，递归拆分→绘制，是倒置等边三角形的右斜边。

阶段 4：程序收尾

1. 3 条边的递归绘制全部完成（无论图形是否正常）；
2. 执行 turtle.Screen().exitonclick()：等待你点击画布，程序退出；
3. 若绘制中出现任何错误（比如递归深度超限、坐标计算异常），触发 except 块：打印 Exception, exiting. 并退出程序。
