前言
前面几期博客我们使用的 基本都是使用GPIO 输出功能，还没有用过 GPIO 输入功能，本期博客我们就来学习一下如何在 Linux 下编写 GPIO 输入驱动程序，我们就使用此按键来完成功能。同时使用原子操作来对按价值进行保护。
一、Linux下按键驱动原理
按键驱动和 LED 驱动本质都是操作 GPIO，区别仅在于：
LED：GPIO 输出高低电平；
按键：GPIO 读取高低电平.
在 Linux 驱动中实现按键输入功能：
驱动层读取 GPIO 电平判断按键状态；
应用层通过read函数获取按键值；
用原子操作保护按键值这个 "共享资源"（驱动写、应用读）
二、硬件原理图分析
1） LED 灯 LED0。
2）1 个按键 KEY0
按键 KEY0 的原理图如下：
图中可以看出，按键 KEY0 是连接到 I.MX6U 的 UART1_CTS 这个 IO 上的，KEY0接了一个 10K 的上拉电阻，因此 KEY0 没有按下的时候 UART1_CTS 应该是高电平，当 KEY0按下以后 UART1_CTS 就是低电平。
三、实验程序编写
3.1、修改设备树文件
3.1.1、添加pinctrl节点（引脚复用配置）
在iomuxc节点的imx6ul-evk子节点下，添加按键的 pinctrl 配置：
pinctrl_key: keygrp {
fsl,pins = <
MX6UL_PAD_UART1_CTS_B__GPIO1_IO18 0xF080 /* KEY0 */
>;
};第 3 行，将 GPIO_IO18 这个 PIN 复用为 GPIO1_IO18。
3.1.2、添加KEY设备节点
在根节点/下创建key节点：
key {
#address-cells = <1>;
#size-cells = <1>;
compatible = "atkalpha-key"; // 驱动匹配标识
pinctrl-names = "default";
pinctrl-0 = <&pinctrl_key>; // 关联上面的pinctrl节点
key-gpio = <&gpio1 18 GPIO_ACTIVE_LOW>; /* KEY0：GPIO1_IO18，低电平有效 */
status = "okay";
};第 6 行， pinctrl-0 属性设置 KEY 所使用的 PIN 对应的 pinctrl 节点。
第 7 行， key-gpio 属性指定了 KEY 所使用的 GPIO 。
3.1.3、检查PIN是否被其他外设使用
在本章实验中蜂鸣器使用的 PIN 为 UART1_CTS_B，因此先检查 PIN 为 UART1_CTS_B 这
个 PIN 有没有被其他的 pinctrl 节点使用，如果有使用的话就要屏蔽掉，然后再检查 GPIO1_IO18
这个 GPIO 有没有被其他外设使用，如果有的话也要屏蔽掉。
3.1.4、编译设备树
设备树编写完成以后使用如下命令重新编译设备树：
make dtbs # 重新编译设备树将新生成的imx6ull-alientek-emmc.dtb替换开发板的设备树文件，重启动成功以后进入"/proc/device-tree"目录中。使用如下命令：
cd /proc/device-tree
ls | grep key # 能看到key节点则说明配置成功查看"key"节点是否存在，如果存在的话就说明设备树基本修改成功(具体还要驱动验证)。
3.2、按键驱动程序编写（key.c）
<linux/types.h>
2<linux/kernel.h>
3<linux/delay.h>
4<linux/ide.h>
5<linux/init.h>
6<linux/module.h>
7<linux/errno.h>
8<linux/gpio.h>
9<linux/cdev.h>
10<linux/device.h>
11<linux/of.h>
12<linux/of_address.h>
1<linux/of_gpio.h>
14 #include <linux/semaphore.h>
15 #include<asm/mach/map.h>
16<asm/uaccess.h>
17<asm/io.h>
18 /***************************************************************
19 文件名 : key.c
20 版本 : V1.0
21 描述 : Linux按键输入驱动实验
22 ***************************************************************/
23 #define KEY_CNT 1 /* 设备号个数 */
24 #define KEY_NAME "key" /* 名字 */
25
26 /* 定义按键值 */
27 #define KEY0VALUE 0XF0 /* 按键值 */
28 #define INVAKEY 0X00 /* 无效的按键值 */
29
30 /* key设备结构体 */
31 struct key_dev{
32 dev_t devid; /* 设备号 */
33 struct cdev cdev; /* cdev */
34 struct class *class; /* 类 */
35 struct device *device; /* 设备 */
36 int major; /* 主设备号 */
37 int minor; /* 次设备号 */
38 struct device_node *nd; /* 设备节点 */
39 int key_gpio; /* key所使用的GPIO编号 */
40 atomic_t keyvalue; /* 按键值 */
41 };
42
43 struct key_dev keydev; /* key设备 */
44
45 /*
46 * @description : 初始化按键IO，open函数打开驱动的时候
47 * 初始化按键所使用的GPIO引脚。
48 * @param : 无
49 * @return : 无
50 */
51 static int keyio_init(void)
52 {
53 keydev.nd = of_find_node_by_path("/key");
54 if (keydev.nd== NULL) {
55 return -EINVAL;
56 }
57
58 keydev.key_gpio = of_get_named_gpio(keydev.nd ,"key-gpio", 0);
59 if (keydev.key_g< 0) {
60 printk("can't get key0\r\n");
61 return -EINVAL;
62 }
63 printk("key_gpio=%d\r\n", keydev.key_gpio);
64
65 /* 初始化key所使用的IO */
66 gpio_request(keydev.key_gpio, "key0"); /* 请求IO */
67 gpio_direction_input(keydev.key_gpio); /* 设置为输入 */
68 return 0;
69 }
70
71 /*
72 * @description : 打开设备
73 * @param - inode : 传递给驱动的inode
74 * @param - filp : 设备文件，file结构体有个叫做private_data的成员变量
75 * 一般在open的时候将private_data指向设备结构体。
76 * @return : 0 成功;其他 失败
77 */
78 static int key_open(struct inode *inode, struct file *filp)
79 {
80 int ret = 0;
81 filp->private_data = &keydev; /* 设置私有数据 */
82
83 ret = keyio_init(); /* 初始化按键IO */
84 if (ret< 0) {
85 return ret;
86 }
87
88 return 0;
89 }
90
91 /*
92 * @description : 从设备读取数据
93 * @param - filp : 要打开的设备文件(文件描述符)
94 * @param - buf : 返回给用户空间的数据缓冲区
95 * @param - cnt : 要读取的数据长度
96 * @param - offt : 相对于文件首地址的偏移
97 * @return : 读取的字节数，如果为负值，表示读取失败
98 */
99 static ssize_t key_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
100 {
101 int ret = 0;
102 int value;
103 struct key_dev *dev = filp->private_data;
104
105 if (gpio_get_value(dev->key_gpio) == 0) { /* key0按下 */
106 while(!gpio_get_value(dev->key_gpio)); /* 等待按键释放 */
107 atomic_set(&dev->keyvalue, KEY0VALUE);
108 } else {
109 atomic_set(&dev->keyvalue, INVAKEY); /* 无效的按键值 */
110 }
111
112 value = atomic_read(&dev->keyvalue);
113 ret = copy_to_user(buf, &value, sizeof(value));
114 return ret;
115 }
116
117 /*
118 * @description : 向设备写数据
119 * @param - filp : 设备文件，表示打开的文件描述符
120 * @param - buf : 要写给设备写入的数据
121 * @param - cnt : 要写入的数据长度
122 * @param - offt : 相对于文件首地址的偏移
123 * @return : 写入的字节数，如果为负值，表示写入失败
124 */
125 static ssize_t key_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
126 {
127 return 0;
128 }
129
130 /*
131 * @description : 关闭/释放设备
132 * @param - filp : 要关闭的设备文件(文件描述符)
133 * @return : 0 成功;其他 失败
134 */
135 static int key_release(struct inode *inode, struct file *filp)
136 {
137 return 0;
138 }
139
140 /* 设备操作函数 */
141 static struct file_operations key_fops = {
142 .owner = THIS_MODULE,
143 .open = key_open,
144 .read = key_read,
145 .write = key_write,
146 .release = key_release,
147 };
148
149 /*
150 * @description : 驱动入口函数
151 * @param : 无
152 * @return : 无
153 */
154 static int __init mykey_init(void)
155 {
156 /* 初始化原子变量 */
157 atomic_set(&keydev.keyvalue, INVAKEY);
158
159 /* 注册字符设备驱动 */
160 /* 1、创建设备号 */
161 if (keydev.major) { /* 定义了设备号 */
162 keydev.devid = MKDEV(keydev.major, 0);
163 register_chrdev_region(keydev.devid, KEY_CNT, KEY_NAME);
164 } else { /* 没有定义设备号 */
165 alloc_chrdev_region(&keydev.devid, 0, KEY_CNT, KEY_NAME); /* 申请设备号 */
166 keydev.major = MAJOR(keydev.devid); /* 获取分配号的主设备号 */
167 keydev.minor = MINOR(keydev.devid); /* 获取分配号的次设备号 */
168 }
169
170 /* 2、初始化cdev */
171 keydev.cdev.owner = THIS_MODULE;
172 cdev_init(&keydev.cdev, &key_fops);
173
174 /* 3、添加一个cdev */
175 cdev_add(&keydev.cdev, keydev.devid, KEY_CNT);
176
177 /* 4、创建类 */
178 keydev.class = class_create(THIS_MODULE, KEY_NAME);
179 if (IS_ERR(keydev.class)) {
180 return PTR_ERR(keydev.class);
181 }
182
183 /* 5、创建设备 */
184 keydev.device = device_create(keydev.class, NULL, keydev.devid, NULL, KEY_NAME);
185 if (IS_ERR(keydev.device)) {
186 return PTR_ERR(keydev.device);
187 }
188
189 return 0;
190 }
191
192 /*
193 * @description : 驱动出口函数
194 * @param : 无
195 * @return : 无
196 */
197 static void __exit mykey_exit(void)
198 {
199 /* 注销字符设备驱动 */
200 gpio_free(keydev.key_gpio);
201 cdev_del(&keydev.cdev);/* 删除cdev */
202 unregister_chrdev_region(keydev.devid, KEY_CNT); /* 注销设备号 */
203
204 device_destroy(keydev.class, keydev.devid);
205 class_destroy(keydev.class);
206 }
207
208 module_init(mykey_init);
209 module_exit(mykey_exit);
210 MODULE_LICENSE("GPL");
211 MODULE_AUTHOR("duan");3.3 驱动代码逐段解析
3.3.1、设备结构体定义（30-43行）
将驱动所有相关资源（设备号、GPIO、原子变量等）封装到结构体，便于管理和传递，代码解析如下：
struct key_dev{
dev_t devid; // 设备号（主+次，内核唯一标识）
struct cdev cdev; // 字符设备核心对象（关联文件操作集）
struct class *class; // 驱动类（自动创建设备节点用）
struct device *device; // 设备节点（最终生成/dev/key）
int major; // 主设备号（手动指定或动态分配）
int minor; // 次设备号（配合主设备号使用）
struct device_node *nd; // 设备树节点（解析key节点的硬件信息）
int key_gpio; // 按键对应的GPIO编号（如GPIO1_IO18）
atomic_t keyvalue; // 按键值（原子变量，保护共享资源）
};
struct key_dev keydev; // 定义全局设备实例（简化版，实际可动态分配）3.3.2、GPIO 初始化函数（51-69 行：keyio_init）
该函数负责从设备树解析 GPIO 信息，并初始化 GPIO 为输入模式，是按键驱动的硬件初始化核心，逐行解析：
static int keyio_init(void)
52 {
53 keydev.nd = of_find_node_by_path("/key");
54 if (keydev.nd== NULL) {
55 return -EINVAL;
56 }
57
58 keydev.key_gpio = of_get_named_gpio(keydev.nd ,"key-gpio", 0);
59 if (keydev.key_g< 0) {
60 printk("can't get key0\r\n");
61 return -EINVAL;
62 }
63 printk("key_gpio=%d\r\n", keydev.key_gpio);
64
65 /* 初始化key所使用的IO */
66 gpio_request(keydev.key_gpio, "key0"); /* 请求IO */
67 gpio_direction_input(keydev.key_gpio); /* 设置为输入 */
68 return 0;
69 }| 行号 | 代码逻辑 | 关键说明 |
|---|---|---|
| 53-56 | of_find_node_by_path("/key") |
从设备树中查找路径为/key的节点，失败返回-EINVAL（无效参数）。 |
| 58-62 | of_get_named_gpio(nd, "key-gpio", 0) |
从key节点中读取key-gpio属性，获取 GPIO 编号（如返回 18 表示 GPIO1_IO18）；返回负数表示失败，打印错误信息。 |
| 63 | printk("key_gpio=%d",keydev.key_gpio) |
打印 GPIO 编号，调试用（确认设备树解析成功，方便排查问题）。 |
| 66 | gpio_request(keydev.key_gpio, "key0") |
向内核申请 GPIO 资源，避免引脚冲突；"key0" 是 GPIO 名称（调试用，可自定义）。 |
| 67 | gpio_direction_input(keydev.key_gpio) |
将 GPIO 配置为输入模式（按键核心：读取电平判断状态） |
3.3.3、文件操作接口（78-138 行）
static int key_open(struct inode *inode, struct file *filp)
79 {
80 int ret = 0;
81 filp->private_data = &keydev; /* 设置私有数据 */
82
83 ret = keyio_init(); /* 初始化按键IO */
84 if (ret< 0) {
85 return ret;
86 }
87
88 return 0;
89 }
90
91 /*
92 * @description : 从设备读取数据
93 * @param - filp : 要打开的设备文件(文件描述符)
94 * @param - buf : 返回给用户空间的数据缓冲区
95 * @param - cnt : 要读取的数据长度
96 * @param - offt : 相对于文件首地址的偏移
97 * @return : 读取的字节数，如果为负值，表示读取失败
98 */
99 static ssize_t key_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
100 {
101 int ret = 0;
102 int value;
103 struct key_dev *dev = filp->private_data;
104
105 if (gpio_get_value(dev->key_gpio) == 0) { /* key0按下 */
106 while(!gpio_get_value(dev->key_gpio)); /* 等待按键释放 */
107 atomic_set(&dev->keyvalue, KEY0VALUE);
108 } else {
109 atomic_set(&dev->keyvalue, INVAKEY); /* 无效的按键值 */
110 }
111
112 value = atomic_read(&dev->keyvalue);
113 ret = copy_to_user(buf, &value, sizeof(value));
114 return ret;
115 }
116
117 /*
118 * @description : 向设备写数据
119 * @param - filp : 设备文件，表示打开的文件描述符
120 * @param - buf : 要写给设备写入的数据
121 * @param - cnt : 要写入的数据长度
122 * @param - offt : 相对于文件首地址的偏移
123 * @return : 写入的字节数，如果为负值，表示写入失败
124 */
125 static ssize_t key_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
126 {
127 return 0;
128 }
129
130 /*
131 * @description : 关闭/释放设备
132 * @param - filp : 要关闭的设备文件(文件描述符)
133 * @return : 0 成功;其他 失败
134 */
135 static int key_release(struct inode *inode, struct file *filp)
136 {
137 return 0;
138 }1. open 函数（78-89 行：key_open）
static int key_open(struct inode *inode, struct file *filp)
79 {
80 int ret = 0;
81 filp->private_data = &keydev; /* 设置私有数据 */
82
83 ret = keyio_init(); /* 初始化按键IO */
84 if (ret< 0) {
85 return ret;
86 }
87
88 return 0;
89 }| 行号 | 核心逻辑 | 关键说明 |
|---|---|---|
| 81 | filp->private_data = &keydev |
将设备结构体赋值给file的私有数据，后续read/write可直接通过私有数据获取设备信息，是驱动层通用写法。 |
| 83-86 | 调用keyio_init() |
打开驱动时初始化 GPIO。 |
2. read 函数（99-115 行：key_read）
应用层调用read函数时，该函数执行，负责读取按键状态、设置按键值，并将值拷贝到用户空间，逐行解析：
91 /*
92 * @description : 从设备读取数据
93 * @param - filp : 要打开的设备文件(文件描述符)
94 * @param - buf : 返回给用户空间的数据缓冲区
95 * @param - cnt : 要读取的数据长度
96 * @param - offt : 相对于文件首地址的偏移
97 * @return : 读取的字节数，如果为负值，表示读取失败
98 */
99 static ssize_t key_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
100 {
101 int ret = 0;
102 int value;
103 struct key_dev *dev = filp->private_data;
104
105 if (gpio_get_value(dev->key_gpio) == 0) { /* key0按下 */
106 while(!gpio_get_value(dev->key_gpio)); /* 等待按键释放 */
107 atomic_set(&dev->keyvalue, KEY0VALUE);
108 } else {
109 atomic_set(&dev->keyvalue, INVAKEY); /* 无效的按键值 */
110 }
111
112 value = atomic_read(&dev->keyvalue);
113 ret = copy_to_user(buf, &value, sizeof(value));
114 return ret;
115 }| 行号 | 代码逻辑 | 关键说明 |
|---|---|---|
| 103 | struct key_dev*dev=filp>private_data |
从私有数据中获取设备结构体，避免全局变量的滥用，规范写法。 |
| 105 | gpio_get_value(dev->key_gpio) == 0 |
读取 GPIO 电平 0 = 按键按下（低电平有效） 1 = 未按下，与硬件电平逻辑对应。 |
| 106 | while(!gpio_get_value(dev->key_gpio)) |
等待按键释放（阻塞式，直到电平变为 1）； 缺点：无消抖，按键机械抖动可能导致多次触发。 |
| 107 | atomic_set(&dev->keyvalue, KEY0VALUE) |
原子操作设置按键值为 0XF0（按下），保证赋值原子性，避免多线程访问冲突。 |
| 109 | atomic_set(&dev->keyvalue, INVAKEY) |
未按下时，原子操作设置为无效值 0X00，区分 "按下" 和 "未按下" 状态。 |
| 112 | value = atomic_read(&dev->keyvalue) |
原子操作读取按键值（避免读写冲突），确保读取到的是完整、正确的值。 |
| 113 | copy_to_user(buf, &value, sizeof(value)) |
将按键值从内核空间拷贝到用户空间（应用层 read 的核心）； 返回 0 表示成功，负数表示失败（如拷贝失败）。 |
3. write/release 函数（125-138 行）
/*
118 * @description : 向设备写数据
119 * @param - filp : 设备文件，表示打开的文件描述符
120 * @param - buf : 要写给设备写入的数据
121 * @param - cnt : 要写入的数据长度
122 * @param - offt : 相对于文件首地址的偏移
123 * @return : 写入的字节数，如果为负值，表示写入失败
124 */
125 static ssize_t key_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
126 {
127 return 0;
128 }
129
130 /*
131 * @description : 关闭/释放设备
132 * @param - filp : 要关闭的设备文件(文件描述符)
133 * @return : 0 成功;其他 失败
134 */
135 static int key_release(struct inode *inode, struct file *filp)
136 {
137 return 0;
138 }key_write（125-128 行）：返回 0，无实际功能（按键是输入设备，无需写操作，预留接口可后续扩展）；
key_release（135-138 行）：返回 0，无资源释放（GPIO 释放移到驱动出口，避免重复释放）。
3.3.4、设备操作集（140-147 行）
Linux 字符设备驱动的 "接口映射表"，内核通过该结构体调用驱动的具体函数，代码解析：
static struct file_operations key_fops = {
.owner = THIS_MODULE, // 归属本模块（内核安全机制，防止模块被意外卸载）
.open = key_open, // 关联open函数（应用层open时调用）
.read = key_read, // 关联read函数（应用层read时调用）
.write = key_write, // 关联write函数（应用层write时调用）
.release = key_release, // 关联release函数（应用层close时调用）
};3.3.5、驱动入口函数（154-190 行：mykey_init）
驱动加载时执行（insmod/modprobe），完成字符设备驱动的注册流程，是驱动的 "启动入口"，步骤清晰：
150 * @description : 驱动入口函数
151 * @param : 无
152 * @return : 无
153 */
154 static int __init mykey_init(void)
155 {
156 /* 初始化原子变量 */
157 atomic_set(&keydev.keyvalue, INVAKEY);
158
159 /* 注册字符设备驱动 */
160 /* 1、创建设备号 */
161 if (keydev.major) { /* 定义了设备号 */
162 keydev.devid = MKDEV(keydev.major, 0);
163 register_chrdev_region(keydev.devid, KEY_CNT, KEY_NAME);
164 } else { /* 没有定义设备号 */
165 alloc_chrdev_region(&keydev.devid, 0, KEY_CNT, KEY_NAME); /* 申请设备号 */
166 keydev.major = MAJOR(keydev.devid); /* 获取分配号的主设备号 */
167 keydev.minor = MINOR(keydev.devid); /* 获取分配号的次设备号 */
168 }
169
170 /* 2、初始化cdev */
171 keydev.cdev.owner = THIS_MODULE;
172 cdev_init(&keydev.cdev, &key_fops);
173
174 /* 3、添加一个cdev */
175 cdev_add(&keydev.cdev, keydev.devid, KEY_CNT);
176
177 /* 4、创建类 */
178 keydev.class = class_create(THIS_MODULE, KEY_NAME);
179 if (IS_ERR(keydev.class)) {
180 return PTR_ERR(keydev.class);
181 }
182
183 /* 5、创建设备 */
184 keydev.device = device_create(keydev.class, NULL, keydev.devid, NULL, KEY_NAME);
185 if (IS_ERR(keydev.device)) {
186 return PTR_ERR(keydev.device);
187 }
188
189 return 0;
190 }| 步骤 | 行号 | 代码逻辑 | 关键说明 |
|---|---|---|---|
| 初始化原子变量 | 157 | atomic_set(&keydev.keyvalue, INVAKEY) |
初始化为无效按键值（未按下），避免初始值异常。 |
| 1. 创建设备号 | 161-168 | ① 静态注册： 若指定了major，用register_chrdev_region； ② 动态注册： 未指定则用alloc_chrdev_region ③ MAJOR/MINOR：从devid中解析主 / 次设备号。 |
字符设备驱动第一步：申请设备号（内核唯一标识，应用层通过设备号访问驱动）。 |
| 2. 初始化 cdev | 171-172 | cdev_init(&keydev.cdev,&key_fops) |
将cdev与file_operations绑定，告诉内核该字符设备的操作接口。 |
| 3. 添加 cdev | 175 | cdev_add(&keydev.cdev,keydev.devid, KEY_CNT) |
将 cdev 添加到内核，完成字符设备注册，内核开始识别该设备。 |
| 4. 创建类 | 178-181 | class_create(THIS_MODULE, KEY_NAME) |
创建驱动类（/sys/class/key），失败则返回错误码，类用于自动创建设备节点。 |
| 5. 创建设备 | 184-187 | device_create(keydev.class, NULL,devid, NULL, KEY_NAME) |
基于类自动创建/dev/key设备节点（无需手动 mknod，应用层通过该节点访问驱动）。 |
3.3.6、驱动出口函数（197-206 行：mykey_exit）
驱动卸载时执行（rmmod），释放所有资源（反向流程），避免内存泄漏，逐行解析：
| 行号 | 代码逻辑 | 关键说明 |
|---|---|---|
| 200 | gpio_free(keydev.key_gpio) |
释放申请的 GPIO 资源（避免内存泄漏，必须与 gpio_request 对应）。 |
| 201 | cdev_del(&keydev.cdev) |
从内核删除 cdev 对象，注销字符设备操作接口。 |
| 202 | unregister_chrdev_region |
注销设备号（归还内核，避免设备号占用）。 |
| 204 | device_destroy |
删除/dev/key设备节点（与 device_create 对应）。 |
| 205 | class_destroy |
删除驱动类（/sys/class/key），与 class_create 对应。 |
3.4、编写测试****APP
新建名为 keyApp.c 的文件，然后输入如下所示内容：
#include <stdio.h> // 标准输入输出（printf）
#include <unistd.h> // 系统调用（read/write/close）
#include <sys/types.h> // 类型定义（如pid_t）
#include <sys/stat.h> // 文件状态（open函数参数）
#include <fcntl.h> // 文件控制（O_RDWR等宏）
#include <stdlib.h> // 标准库（exit/atoi等）
#include <string.h> // 字符串操作（本文未用到，预留）
/* 按键值定义（和驱动一致！必须与驱动中KEY0VALUE/INVAKEY宏匹配） */
#define KEY0VALUE 0XF0 // 按键按下的标识值（对应驱动22行）
#define INVAKEY 0X00 // 无效按键值（对应驱动23行）
/*
* @brief 主函数：应用层核心逻辑，与驱动交互读取按键值
* @param argc: 参数个数
* @param argv: 参数列表（需传入/dev/key设备节点路径）
* @return 0:成功; 其他:失败
*/
int main(int argc, char *argv[])
{
int fd, ret; // fd：文件描述符；ret：函数返回值
char *filename; // 存储设备节点路径（如/dev/key）
unsigned char keyvalue; // 存储从驱动读取的按键值
/* 步骤1：校验命令行参数 */
if(argc != 2){ // 必须传入1个参数（设备节点路径）
printf("Usage: %s /dev/key\r\n", argv[0]); // 提示正确用法
return -1; // 参数错误，返回-1退出
}
filename = argv[1]; // 保存传入的设备节点路径（如/dev/key）
/* 步骤2：打开驱动设备节点 */
fd = open(filename, O_RDWR); // 以读写模式打开设备节点
if(fd < 0){ // 打开失败（如驱动未加载、节点不存在）
printf("open %s failed!\r\n", filename);
return -1; // 打开失败，返回-1退出
}
/* 步骤3：循环读取按键值（核心逻辑） */
printf("Start read key value...\r\n"); // 提示开始读取
while(1) { // 死循环，持续检测按键
// 从驱动读取1字节数据（按键值）到keyvalue变量
read(fd, &keyvalue, sizeof(keyvalue));
// 判断是否读取到有效按键值（对应驱动68行设置的KEY0VALUE）
if (keyvalue == KEY0VALUE) {
printf("KEY0 Press, value = 0x%X\r\n", keyvalue); // 打印按键按下信息
}
// 若为INVAKEY（未按键），无输出，继续循环
}
/* 步骤4：关闭设备（实际不会执行到，因为上面是死循环） */
ret = close(fd); // 关闭文件描述符
if(ret < 0){ // 关闭失败
printf("close %s failed!\r\n", filename);
return -1;
}
return 0; // 程序正常退出（实际不会执行）
}| 行号 | 核心代码 | 关键说明 |
|---|---|---|
| 18-22 | if(argc != 2) |
校验命令行参数： ✅ 运行命令必须是./keyApp /dev/key（1 个参数）； ✅ 若直接运行./keyApp，会提示用法并退出，避免程序崩溃； |
| 25-30 | fd = open(filename, O_RDWR) |
打开设备节点的核心注意点： ✅ fd是文件描述符（非负整数），后续 read/close 都依赖它； |
| 行号 | 核心代码 | 关键说明 |
|---|---|---|
| 37 | read(fd,&keyvalue,sizeof(keyvalue)) |
应用层与驱动层交互的核心 ✅ 调用read时，会触发驱动层的key_read函数（驱动 90 行） ✅ 参数说明： fd：打开设备的文件描述符； &keyvalue：接收数据的缓冲区（用户空间）； sizeof(keyvalue)：读取 1 字节（unsigned char）； ✅ 驱动层通过copy_to_user（驱动 74 行）将按键值拷贝到该缓冲区； |
| 40 | if (keyvalue == KEY0VALUE) |
按键检测逻辑： ✅ 仅当读取到驱动设置的0XF0时，判定为按键按下； ✅ 若为0X00（未按键），无输出，继续循环； ✅ 死循环while(1)：持续检测按键，符合嵌入式实时性需求； |

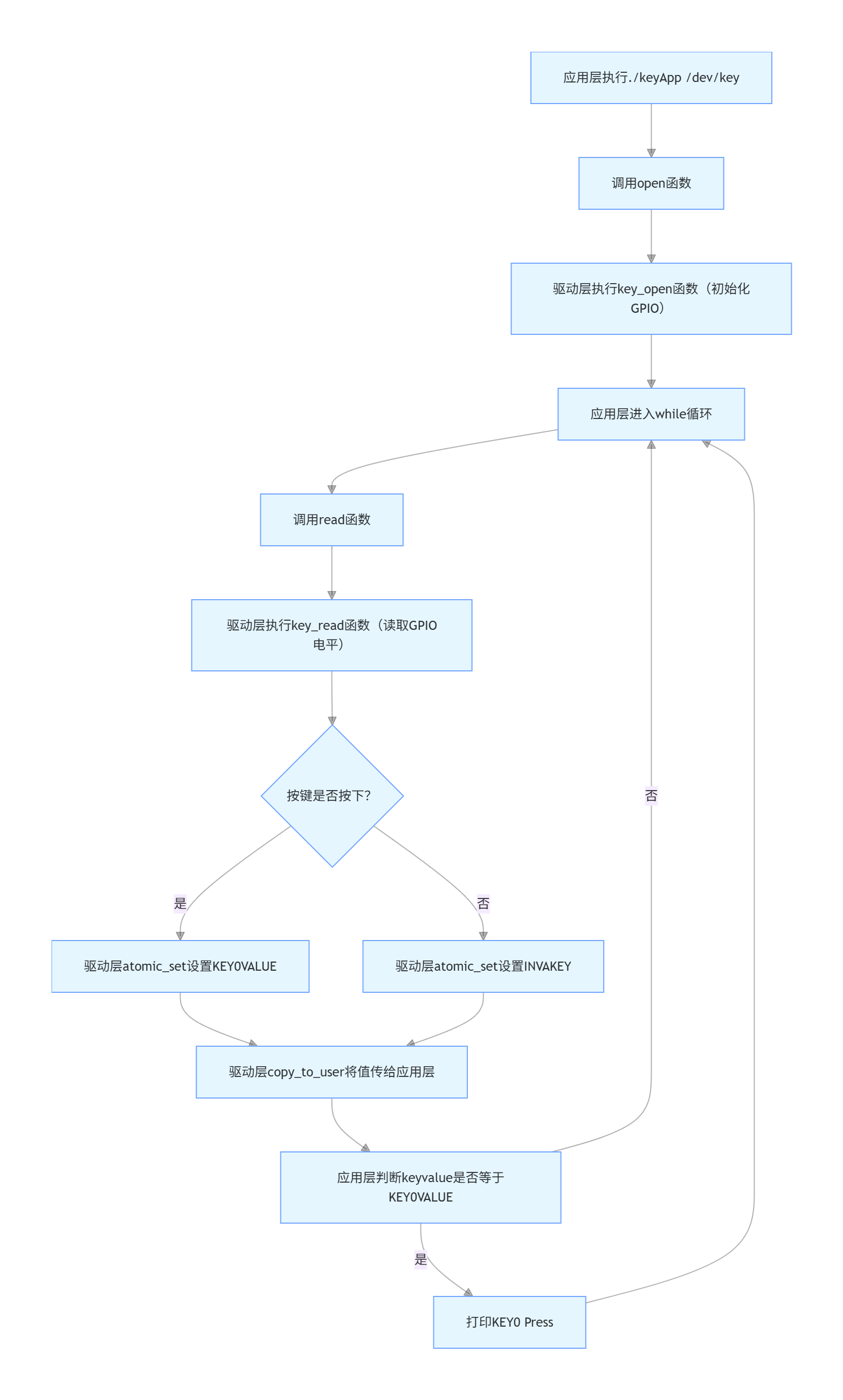

**3.5、**应用层与驱动层的交互流程
四、运行测试
4.1、编译驱动程序和测试 APP
编写 Makefile 文件，本次实验的 Makefile 文件和之前的led实验基本一样，只是将 obj-m 变量的值改为key.o，Makefile 内容如下所示：
KERNELDIR := /home/duan/linux/linux-imx-rel_imx_4.1.15_2.1.1_ga_alientek_v2.2
CURRENT_PATH := $(shell pwd)
obj-m :=key.o
build: kernel_modules
kernel_modules:
$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) modules
clean:
$(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean第 4 行，设置 obj-m 变量的值为key.o。
输入如下命令编译出驱动模块文件：
make -j32编译成功以后就会生成一个名为"key.ko"的驱动模块文件。
编译测试 APP
输入如下命令编译测试试keyApp.c这个测试程序：
arm-linux-gnueabihf-gcc keyApp.c -o keyApp编译成功以后就会生成 keyApp 这个应用程序。
4.2、运行测试
将上一小节编译出来的key.ko 和 keyApp这两个文件拷贝到 rootfs/lib/modules/4.1.15 目录中。
sudo cp key.ko /home/duan/linux/nfs/rootfs/lib/modules/4.1.15/ -f
sudo cp keyApp /home/duan/linux/nfs/rootfs/lib/modules/4.1.15/ -f进入到目录 lib/modules/4.1.15 中，输入如下命令加载key.ko驱动模块：
depmod //第一次加载驱动的时候需要运行此命令
modprobe key.ko//加载驱动驱动加载成功以后如下命令来测试：
./keyApp /dev/key如下图所示：
按下开发板上的 KEY0 按键， keyApp 就会获取并且输出按键信息，如下图所示：

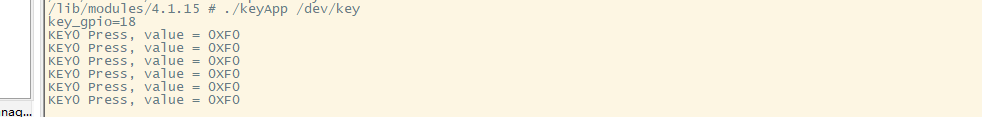

从上图可以看出，当我们按下 KEY0 以后就会打印出"KEY0 Press, value = 0XF0"，
表示按键按下。但是大家可能会发现，有时候按下一次 KEY0 但是会输出好几行"KEY0 Press,
value = 0XF0"，这是因为我们的代码没有做按键消抖处理。
如果要卸载驱动的话输入如下命令即可：
rmmod key.ko总结
本期博客完成了如何在 Linux 下编写 GPIO 输入驱动程序，我们就使用此按键来完成功能。同时使用原子操作来对按价值进行保护。
