在上篇文章中，我们借助AI工具生成代码打通了：单片机--->串口通信--->Linux读取的完整路径，但是核心的termios库函数并没有很多了解，于是本篇文章将补充这部分知识，方便后续学习修改。
一、termios基础概念与知识
（1）termios库是什么？
termios库是Linux中用于控制终端（上位机）和串口设备（底层单片机）通信的标准接口，本质上而言，是一个针对于串口的配置箱，里面针对各种串口设备有一个完善的配置过程。当然由于Linux内核需要尽量适配更多的外设，所以他的配置选项可能十分复杂多样，但90%都不会遇到，我们只涉及最为基础、最核心的几个函数、配置项。
- 它通过
struct termios结构体管理串口所有参数（波特率、数据位、校验位等）；- 配套 12 个核心函数，实现 "读取配置、修改配置、应用配置、缓冲区管理" 等核心功能；
- 所有 USB 转串口设备（如
/dev/ttyUSB0）都通过termios配置，是嵌入式上位机通信的基础。

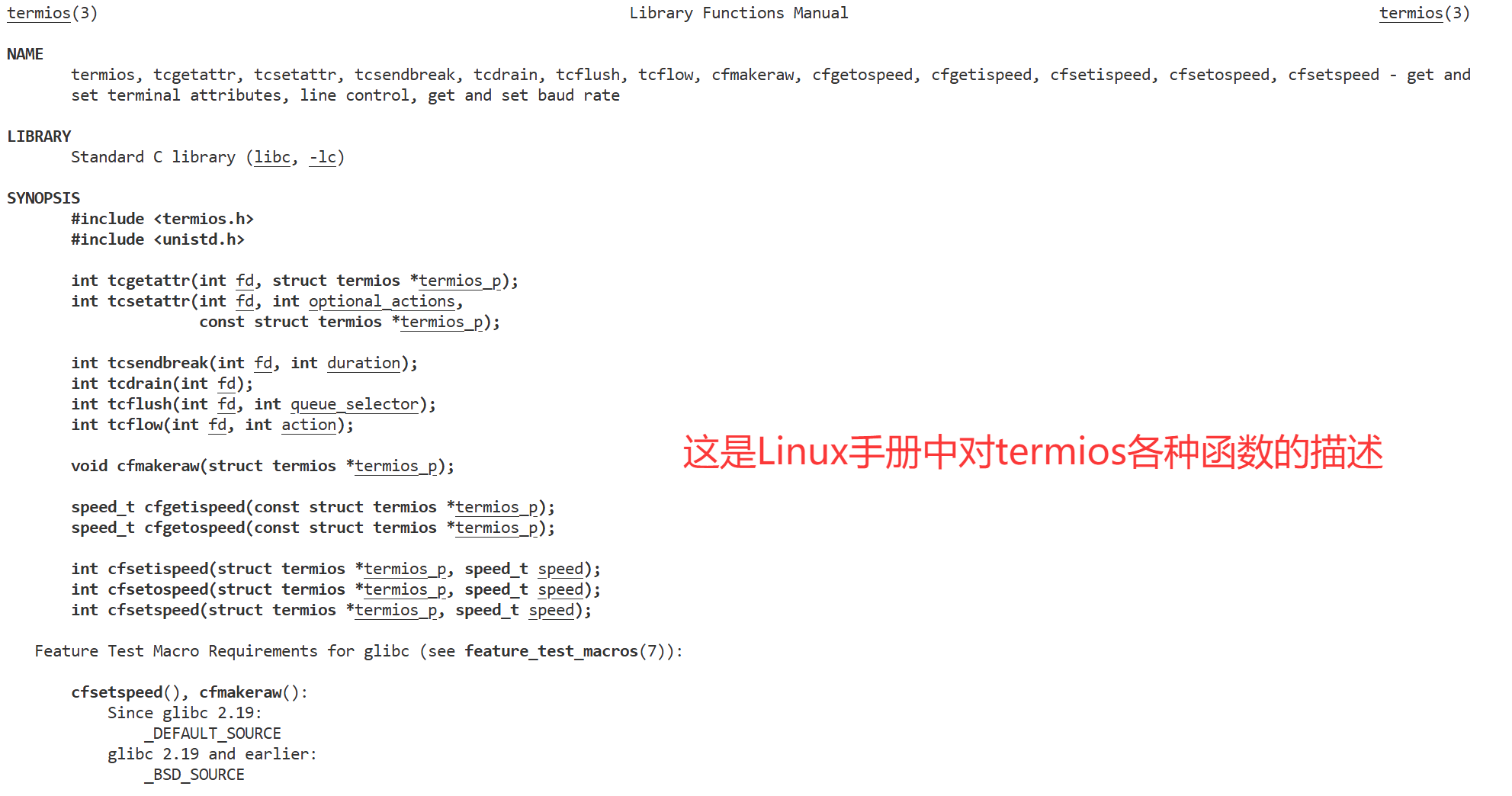

从上图中可以看出，最核心的一个是fd，另一个就是struct termios。其中fd作为Linux的精髓：一切皆文件思想。必定会把串口封装成一个文件，然后利用各种指针跳转就能访问到串口真正的数据，所以fd这里不用太过关心。真正的重点是结构体 struct termios。

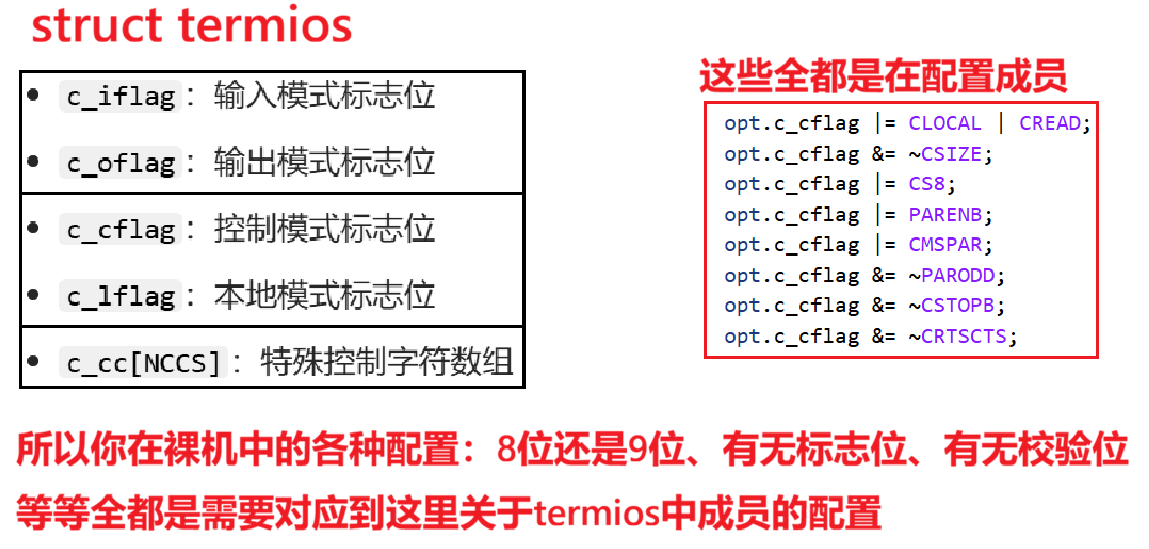

（2）termios结构体的简单认识
**控制模式标志位c_cflag：**管 "硬件底层" 的规则
这是最核心的一组，直接对应物理终端的参数，是和单片机通信必须要对齐的配置。他管的就是波特率、数据位、停止位、奇偶校验位这些关于数据怎么传递的参数。举个例子：你和单片机约定用 115200 波特率、8 位数据位、1 位停止位、无校验，本质就是通过设置
c_cflag里的CS8（8 位数据）、清空CSTOPB（1 位停止位）、清空PARENB（无校验），再配合波特率函数完成的。**输入模式标志位c_iflag:**管 "数据进来后" 的预处理
这一组决定的是Linux收到数据后，怎么对数据进行预处理解析。核心是为了解决不同设备的格式差异。。比如有些设备输出的是回车（CR），但 Linux 系统认换行（NL），就可以开
ICRNL开关，让系统自动把 CR 转成 NL；又比如串口传数据时可能有奇偶校验错误，开IGNPAR就能忽略这些错误数据。这里主要是不同终端（上位机）之间的格式转换。但在嵌入式上位机开发中，主要是单片机与Linux通信，所以通常会关闭所有输入转换，即把c_iflag=0。因为单片机要传递完整的、原始的二进制数据，不存在C语言层面的ASCII码，一旦自动格式转换就变成错误消息了。
**本地模式标志位c_lflag：**管 "人和终端交互" 的行为
这组是为 "人用终端操作" 设计的，控制的是 "终端和用户的交互规则"，和外设通信时基本要全部关掉。
比如
ECHO（回显）：你输入一个字符，终端立刻显示出来，这是给人看的；但串口和单片机通信时，开回显会导致 "发一个字节，终端又把这个字节发回去"，造成数据冗余。又比如
ICANON（规范模式）：你输入字符后，按回车才会把数据传给程序，这是给人输入命令用的；但串口通信需要 "收到一个字节就立刻处理"，所以必须关掉规范模式，进入 "原始模式"。总结：
c_lflag是 "为人服务" 的，和外设通信时要把这些 "人性化开关" 全关，让数据能实时、原封不动地传输。**输出模式标志位c_oflag：**管 "数据出去前" 的后处理
和
c_iflag对应，数据从系统传到硬件输出前，c_oflag决定要不要做格式转换。比如开
OPOST+ONLCR，系统输出的换行（NL）会自动转成回车 + 换行（CR+NL），适配那些需要 CR+NL 才换行的终端；嵌入式场景下，同样会关闭所有输出转换 （
c_oflag置 0）------ 理由和输入一样：要保证发给单片机的二进制数据是原始的，不被篡改。**特殊控制字符数组c_cc[NCCS]:**管 "特殊按键的功能"
它不是 "开关"，而是定义 "哪些字符代表特殊操作"，配合
c_lflag生效。比如
VINTR定义 "中断字符"（默认 Ctrl+C），按这个键就会给程序发终止信号；VMIN和VTIME是嵌入式里最常用的 ------ 在关闭规范模式后，VMIN定义 "最少读多少字节才返回"，VTIME定义 "等多久没数据就超时"，通过这两个值可以控制串口读取数据的 "实时性" 和 "等待规则"。
简而言之就是：一般情况下只有c_cflag、c_cc[NCCS]这两个成员需要配置，剩下的三个全部给0即可。
二、termios的核心函数与操作流程
在嵌入式上位机开发中，我们并不需要记住所有的termios库函数，通常只需要掌握"获取配置--->修改配置--->应用配置--->恢复配置"这4个步骤，即可完成绝大部分的串口初始化工作。
（1）get与set函数
这两个函数在正常运行时的返回值都是0，所以通常会检测一下返回值，一旦不为0则需要报错到日志，方便程序员排查错误。
（2）输入、输出波特率设置函数
这里关于波特率的写法，是大写B加上波特率。比如你想要57.6K的波特率，就写作B57600。

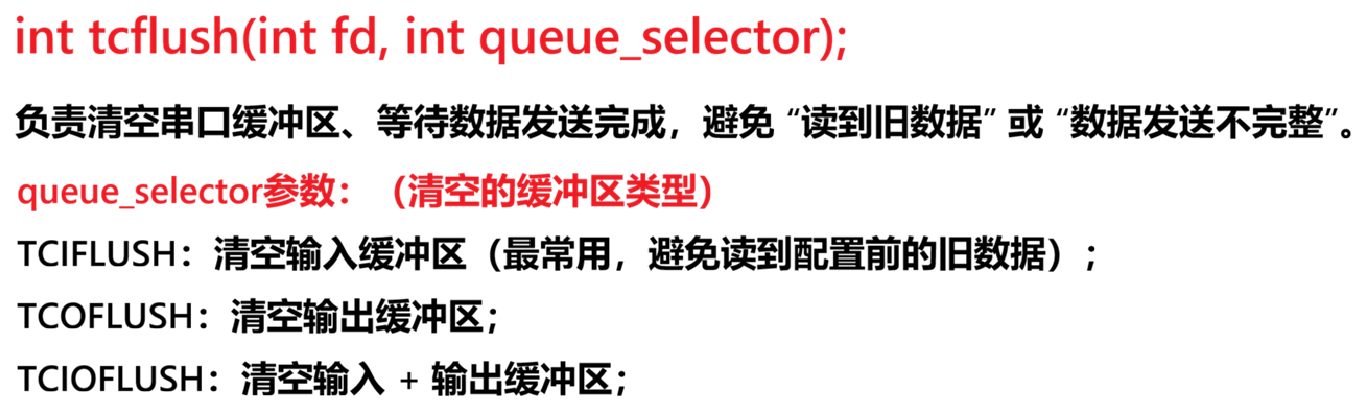

（3）串口缓冲区函数
缓冲区是Linux常见的操作，在串口这里也不例外，其实在Linux中的其他很多地方都有体现，比如read、write函数等等。
一般建议大家初始化串口的时候，把两个缓冲区都清空一下再调用
tcsetattr()应用其他配置。
（4）一键进入原始模式函数
所以我们之前使用AI生成的代码其实过于复杂了，他选择了手动关闭一大堆转换选项，而我们自己做的时候可以直接使用这个官方提供的一键按钮，更加全面更加标准。
以上就是最基本的几个函数了，当然还有几个函数这里没有讨论，主要是一些进阶辅助函数，大家可以在有需要的时候自己查阅man手册。
三、标志位的理解与配置
前面我们已经明白了常见的termios函数的使用方法。但是你有没有注意到，他们主要都在配置一些结构体中没有明确写出（在Linux内核的定义中肯定是有的，但是在手册中不作为主要成员变量）。于是现在我们开始讨论这些明确写出的成员该如何配置。
而根据前面的理解，我们只需要把c_cflag、c_cc[NCCS]配置一下，然后剩余的三个成员都幅值0就好（相当于做了一次更加彻底的一键原始模式的操作）。
（1）特殊控制字符 c_cc[NCCS]
在非规范模式下，VMIN 和 VTIME 是控制 read() 行为的核心，直接决定了程序的响应性和效率。他用于控制read的读取行为是阻塞还是非阻塞的。
VMIN：最少读取字节数。
VMIN = 0：不要求最少字节，read()会立即返回。VMIN > 0：read()会阻塞，直到收到至少VMIN个字节。
VTIME：超时时间（单位：0.1 秒）。
VTIME = 0：无限等待，永不超时。VTIME > 0：最多等待VTIME * 0.1秒，超时则返回。
黄金配置组合：
VMIN = 1, VTIME = 0：阻塞等待，直到收到至少 1 个字节，保证必须读到数据。
VMIN = 0, VTIME = 10：最多等待 1 秒，超时返回，避免程序卡死。
（2）控制模式c_cflag
c_cflag 是和单片机通信时必须严格对齐的部分，任何一个位配置错误，都可能导致通信完全失败。
CLOCAL：忽略调制解调器控制线。
- 嵌入式场景下，我们没有电话线和 Modem，必须开启这个位，否则串口会因为检测不到 DCD 等信号而拒绝工作。
CREAD：启用接收功能。
- 这是串口能 "收" 数据的总开关，必须开启，否则
read()永远读不到数据。CSIZE与CS8：数据位掩码与 8 位数据。
- 先
&= ~CSIZE清除所有数据位配置，再|= CS8设置为 8 位数据位，这是单片机最常用的配置。PARENB/PARODD：校验位使能与奇 / 偶校验。
PARENB开启校验，PARODD为 1 是奇校验，为 0 是偶校验。嵌入式中常关闭校验（&= ~PARENB）以提高效率。CSTOPB：停止位。
- 清除该位（
&= ~CSTOPB）表示 1 位停止位，置位则为 2 位。CRTSCTS：硬件流控。
- 嵌入式串口通信几乎不用硬件流控，必须关闭（
&= ~CRTSCTS），否则会因等待 RTS/CTS 信号而卡死。
四、完整的配置例子
cpp
#include<fcntl.h>
#include<unistd.h>
#include<stdio.h>
#include<errno.h>
#include<termios.h>
#include<string.h>
int configure_uart(int fd) {
struct termios uart_cfg;
struct termios old_cfg;
// 1. 获取当前串口配置（保存原始配置，用于程序退出时恢复）
if (tcgetattr(fd, &old_cfg) != 0) {
perror("tcgetattr get old config failed");
return -1;
}
// 2. 清空新配置结构体，避免脏数据
memset(&uart_cfg, 0, sizeof(struct termios));
// 3. 核心配置：c_cflag（硬件层，11位帧格式关键）
uart_cfg.c_cflag |= CLOCAL; // 本地模式，忽略Modem状态线（嵌入式必开）
uart_cfg.c_cflag |= CREAD; // 启用接收器（必须开，否则收不到数据）
uart_cfg.c_cflag &= ~CSIZE; // 清空数据位掩码，准备设置8位数据位
uart_cfg.c_cflag |= CS8; // 设置8位数据位
uart_cfg.c_cflag |= PARENB; // 启用奇偶校验（关键：开启后才会有校验位）
uart_cfg.c_cflag &= ~PARODD; // 偶校验（PARODD=1是奇校验，清0是偶校验）
uart_cfg.c_cflag &= ~CSTOPB; // 1位停止位（CSTOPB=1是2位，清0是1位）
// 注：起始位由硬件自动处理，无需配置；11位帧=1起始+8数据+1校验+1停止
// 4. 设置波特率57600（输入/输出波特率一致）
if (cfsetispeed(&uart_cfg, B57600) != 0 || cfsetospeed(&uart_cfg, B57600) != 0) {
perror("set baud rate 57600 failed");
return -1;
}
// 5. 关闭所有数据转换（嵌入式裸传需求，和你要求的清零逻辑一致）
uart_cfg.c_iflag = 0; // 关闭输入转换（奇偶校验由硬件处理，软件不干预）
uart_cfg.c_oflag = 0; // 关闭输出转换
uart_cfg.c_lflag = 0; // 关闭人机交互（回显、规范模式等）
// 6. 配置非规范模式读取规则（嵌入式常用）
uart_cfg.c_cc[VMIN] = 1; // 最少读取1个字节就返回（实时性优先）
uart_cfg.c_cc[VTIME] = 50; // 超时时间0.5秒（避免无限等待，可根据需求调整）
// 7. 应用配置（TCSANOW：立即生效；TCSAFLUSH：清空缓冲区后生效，可选）
if (tcsetattr(fd, TCSANOW, &uart_cfg) != 0) {
perror("tcsetattr apply config failed");
// 恢复原始配置
tcsetattr(fd, TCSANOW, &old_cfg);
return -1;
}
printf("UART配置成功：57600波特率、8数据位、偶校验、1停止位（11位帧）\n");
return 0;
}
int main()
{
int fd=open("/dev/ttyUSB0",O_RDWR | O_NOCTTY);
if(fd==-1)
{
perror("打开串口失败");
// 【修改3】打开失败后直接退出，避免后续操作无效fd
return -1;
}
configure_uart(fd);
// 读取串口信息：原代码仅读1次，无阻塞/循环，大概率读不到数据
char buffer[100];
// 补充：打印提示，告知用户程序在等待数据
printf("等待51单片机发送数据...\n");
int len=read(fd,buffer,16); // 读16字节（匹配buffer大小，无问题）
if(len>0)
{
buffer[len]='\0';
// 优化：打印原始十六进制，便于核对51的SBUF数据（字符串可能有不可见字符）
printf("读取到 %d 字节数据：\n", len);
printf("字符串形式：%s\n", buffer);
printf("十六进制形式：");
for(int i=0; i<len; i++) {
printf("0x%02X ", (unsigned char)buffer[i]);
}
printf("\n");
}
else if(len==0)
{
printf("未读取到数据（串口无数据发送）\n");
}
else
{
// 优化：打印具体错误原因，便于排查
perror("读取串口失败");
}
close(fd);
return 0;
}

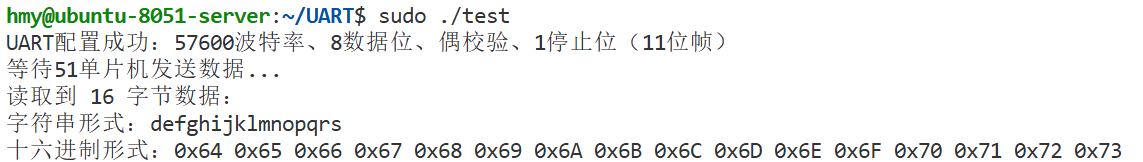

最后的结果也与我们预料的一致，成功与单片机串口通信。关于这篇文章并不是说要求大家以后自己手动编写这些配置，而是有个大概了解，基本上在使用的时候可以让AI帮你写。
然后我自己在测试的时候发现有时候57600波特率数据正常，有时候却是错误的，后续为了首先保证数据稳定性，我改成了19200波特率。关于这个问题，我觉得主要是因为51的波特率发生器是复用了定时器T1，可能不太稳定，而STM32中有独立的硬件波特率发生器，更加稳定。也有可能是我第二次测试时用的是eide的sdcc编译器做的，而这里默认是12MHZ，与单片机的11.0592MHZ不匹配，产生了细小偏移量。
不过经过测试发现，EIDE写的12MHZ只是给人看的，并不会对编译结果造成任何影响。因为编译器无论是多少频率的晶振，编译出的机器码都完全一样，真正影响精确度和频率的是硬件晶振的稳定性，所以极大可能就是因为51的晶振不稳定，导致波特率发生器不稳定，最终影响到串口通信。
