Unity3D VR项目：DJI Spark无人机拆卸教学系统
一、系统概述
本系统基于 Unity3D 引擎开发，通过 VR 虚拟现实技术实现对 DJI Spark 无人机的结构展示与拆卸教学。用户佩戴 Pico VR 头显，通过虚拟交互在三维环境中观察、操作无人机模型，实现沉浸式学习无人机内部结构及拆装流程。
效果视频：
https://www.bilibili.com/video/BV1toK7zfEFY/?spm_id_from=333.1387.homepage.video_card.click
该系统主要应用于：
-
无人机教学培训
-
设备结构展示
-
VR互动实验课程
二、运行与开发环境
- 硬件环境
CPU：Intel i5 / Ryzen 5 及以上
GPU：NVIDIA GTX1060 / RTX系列
内存：16GB
VR设备：Pico Neo / Pico 4
网络：同一局域网（用于串流）
- 软件环境
Unity3D：Unity 2021.3 LTS 或以上
Visual Studio：2019 / 2022
Pico SDK：最新版本
Pico Streaming Assistant：官方串流工具
SteamVR（可选）：最新版本
Windows系统：Windows 10 / 11
三、Pico VR串流环境安装
为了在PC上运行Unity VR程序并通过 Pico头显显示，需要配置 Pico 串流环境。
- 安装 Pico Streaming Assistant
步骤：
-
进入 Pico 官网下载 Pico Streaming Assistant
-
安装软件并启动
电脑与 Pico 设备连接方式：
-
USB 连接（推荐）
-
WiFi 同一局域网
打开 Pico 头显中的 Streaming Assistant
在 PC 端软件点击 Connect（连接）
连接成功后，PC画面即可传输到 Pico 头显。
- Unity VR 开发配置
（1）导入 SDK
下载并导入：
-
Pico Unity SDK
-
XR Plugin Management
（2）开启 XR 插件
路径：Edit → Project Settings → XR Plugin Management
勾选：PicoXR
（3）添加 VR 相机
在场景中添加：
-
PXR_Manager
-
PXR_CameraRig
用于控制 VR 视角和手柄。
四、软件主要功能

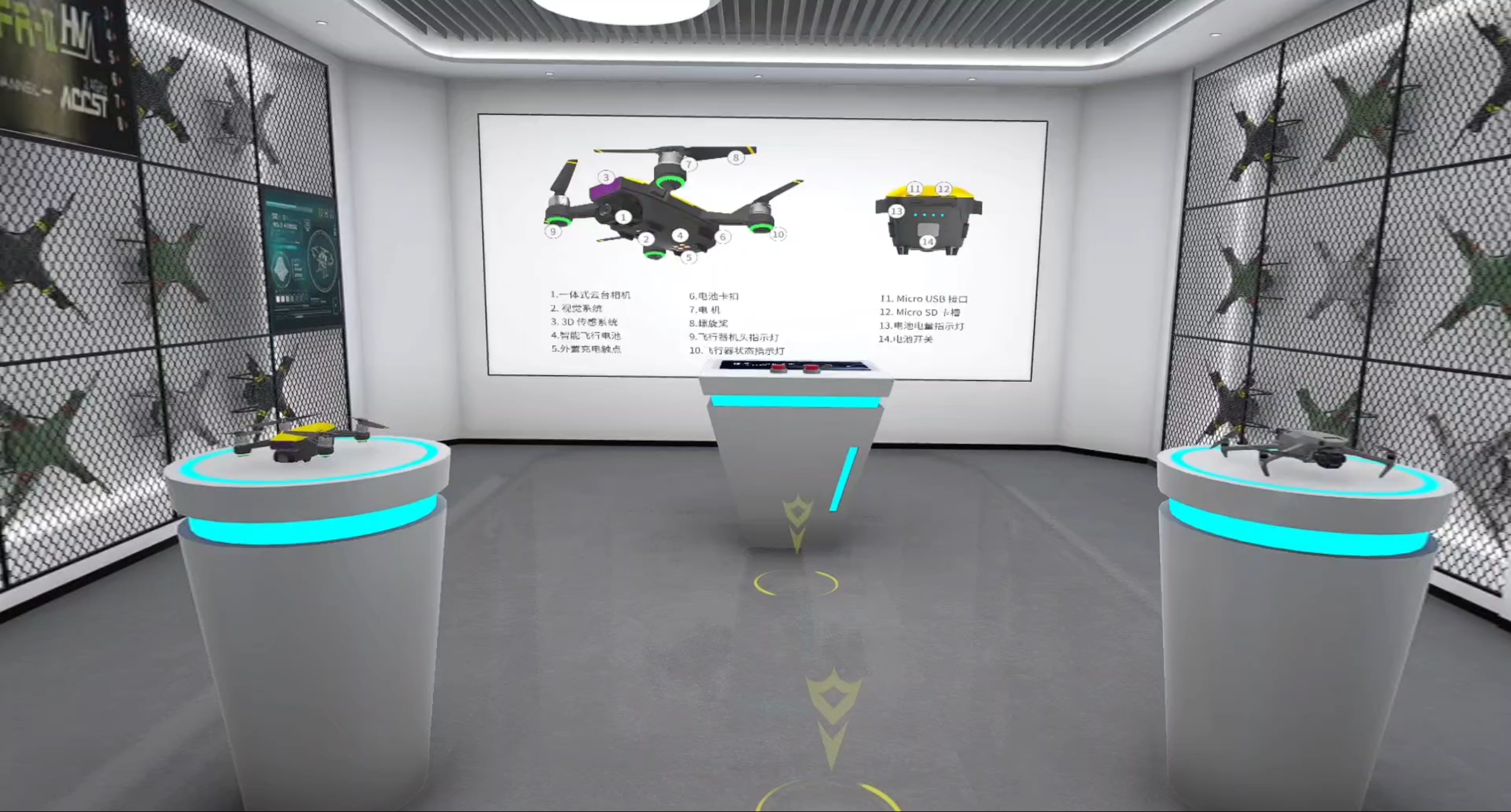

- 无人机三维展示
系统内置 DJI Spark 高精度 3D 模型，支持：
-
360° 自由观察
-
缩放查看细节
-
结构层级显示
用户可以近距离观察无人机的各个组件。
- 无人机拆卸演示
系统提供拆卸教学模式：
功能包括：
-
分步骤拆卸无人机
-
高亮当前拆卸部件
-
显示拆卸顺序
-
动画演示结构分离
示例流程：
步骤1：拆卸螺旋桨
步骤2：打开外壳
步骤3：拆卸电池模块
步骤4：拆卸主控板
步骤5：拆卸电机
每一步均带有动画指导。
- VR交互操作
用户可通过 Pico 手柄进行交互：
扳机键：选择零件
Grip键：抓取零件
摇杆：移动视角
按钮：切换步骤
用户可以直接抓取、移动、旋转无人机部件。
- 结构信息展示
当用户选中某个部件时，系统会显示：
-
部件名称
-
功能说明
-
安装位置
-
技术参数
示例：
电机模块
功能：提供飞行动力
类型：无刷电机
位置：机臂末端
- 自动复位功能
系统支持：
-
一键恢复完整无人机
-
重新开始拆卸流程
适用于教学重复练习。
五、系统特点
- 沉浸式学习
通过 VR 技术实现真实拆装体验。
- 安全教学
无需真实设备即可进行拆卸训练。
- 结构清晰
分步骤拆卸，便于理解无人机结构。
- 交互性强
支持手柄操作和物理交互。
