各类LSA的解析（一二三类LSA）

查看LSDB

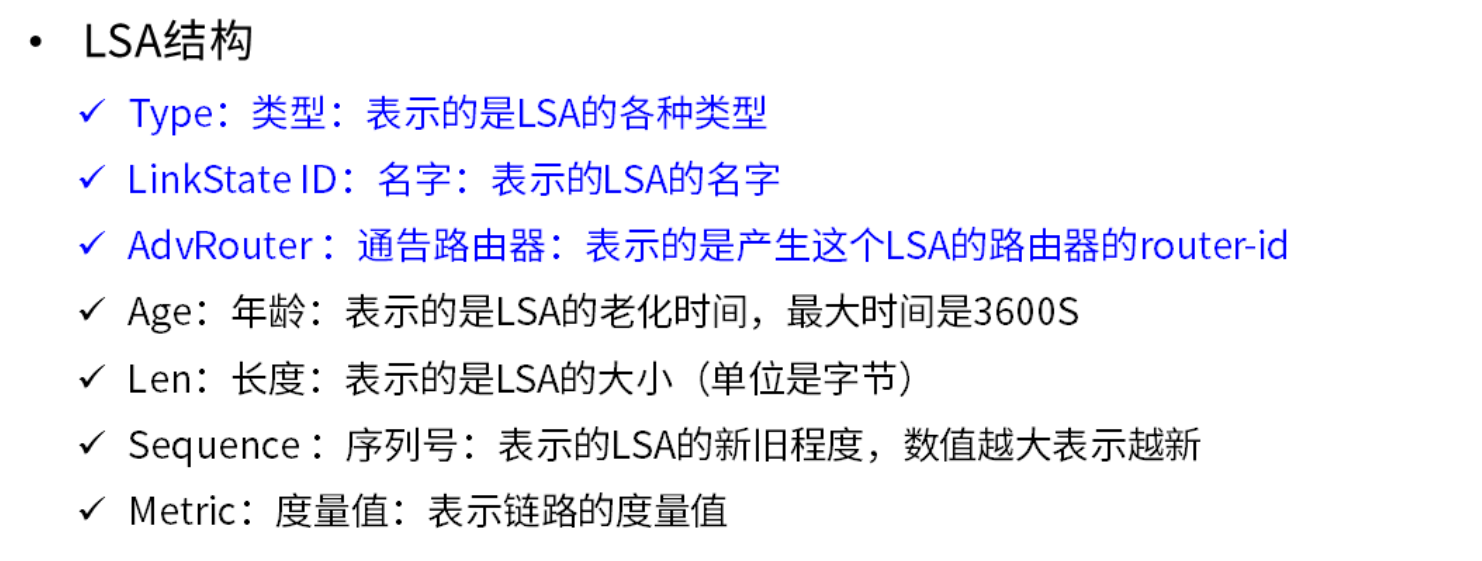

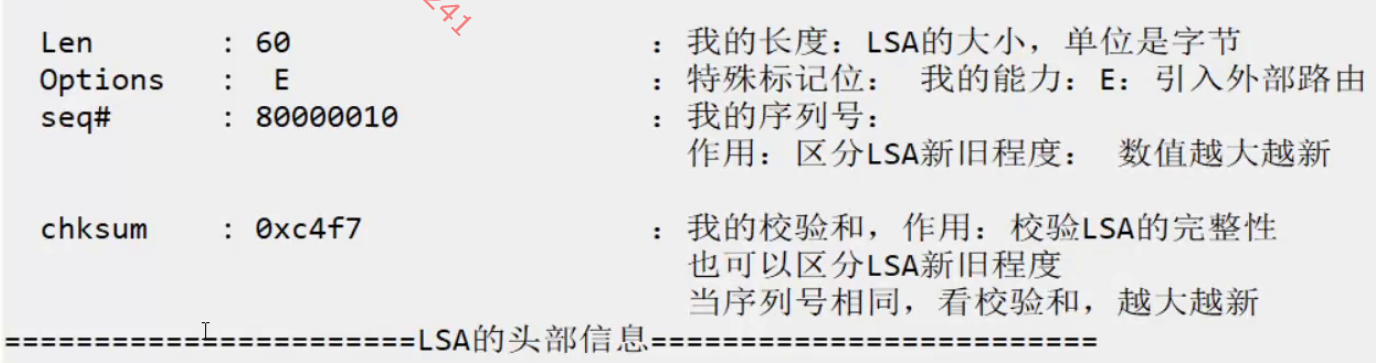

LSA结构

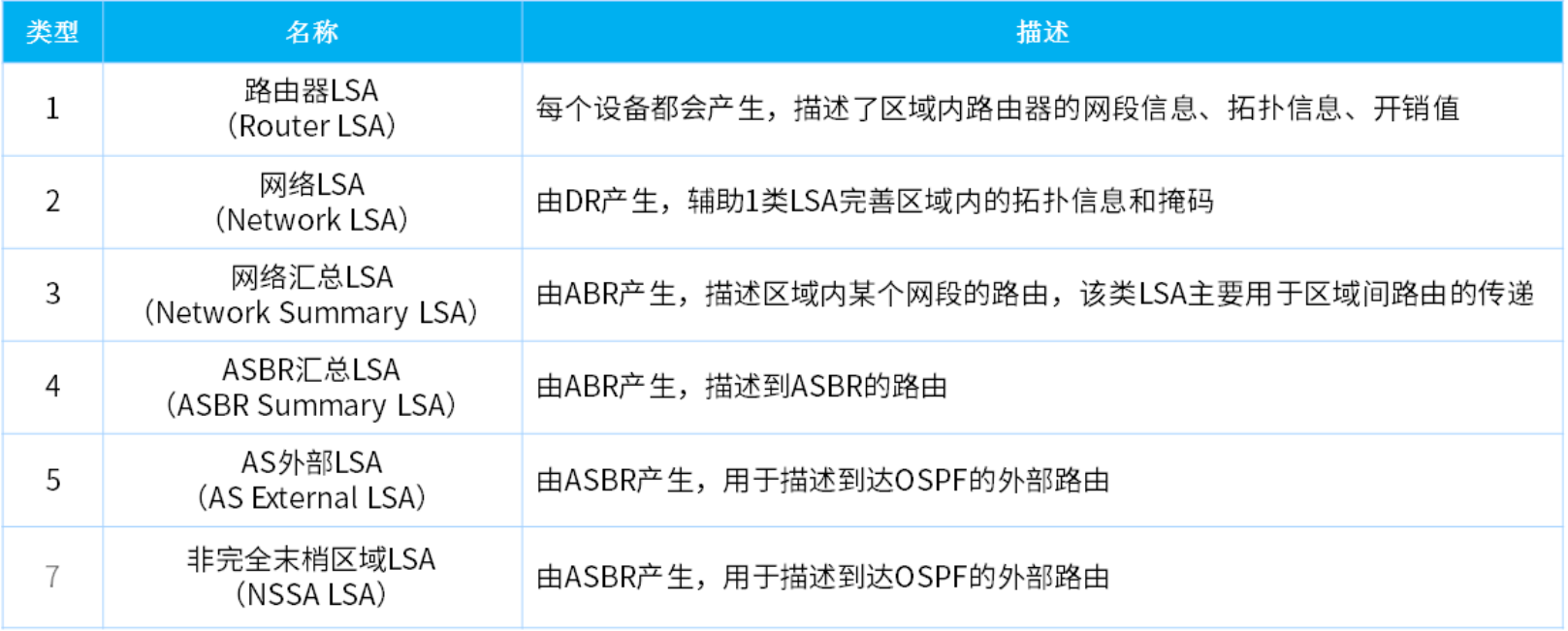

常见LSA类型

一类LSA

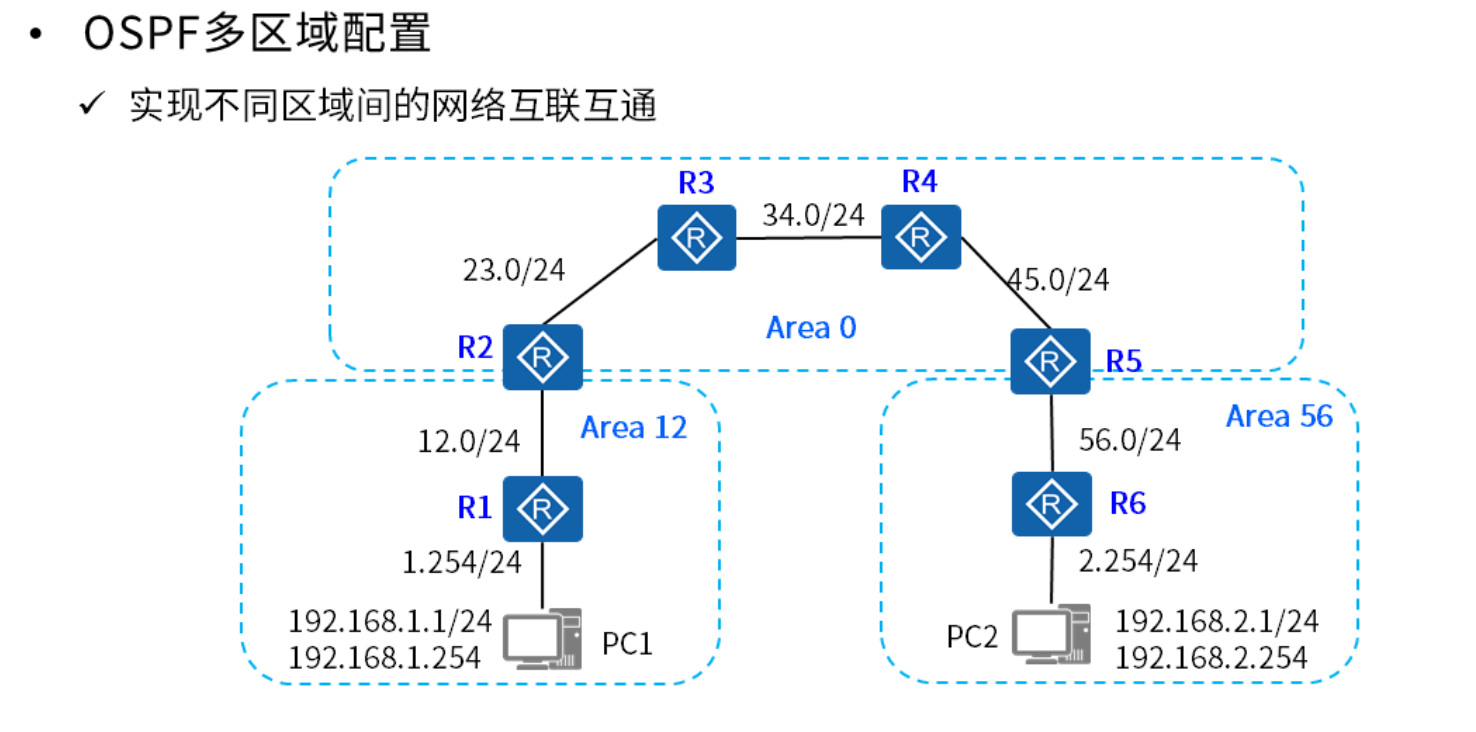

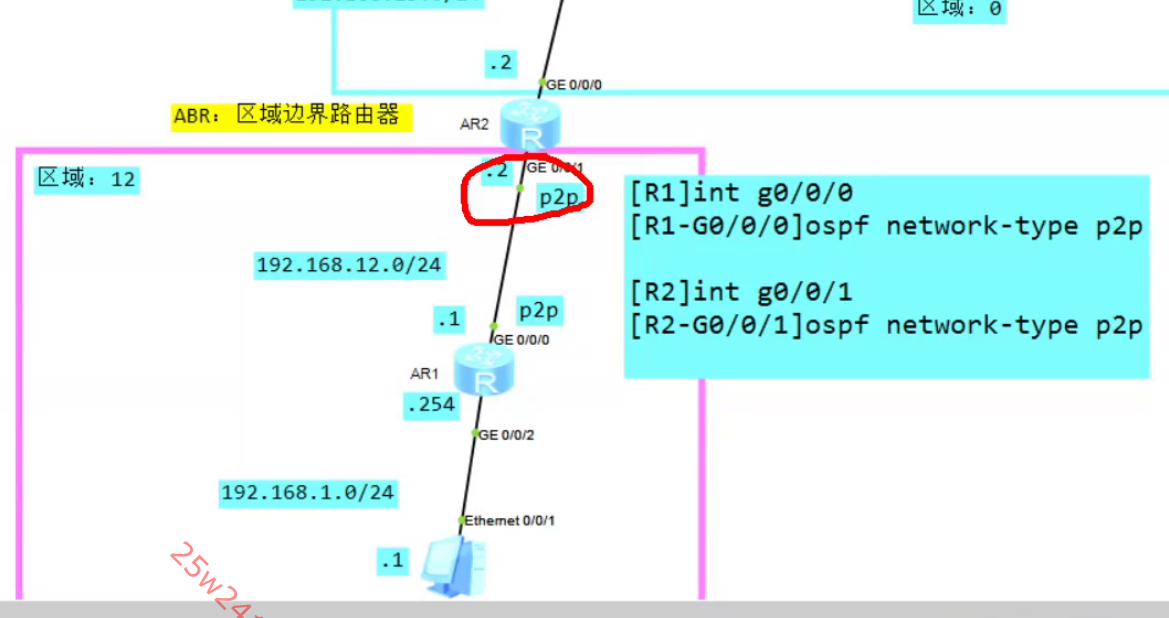

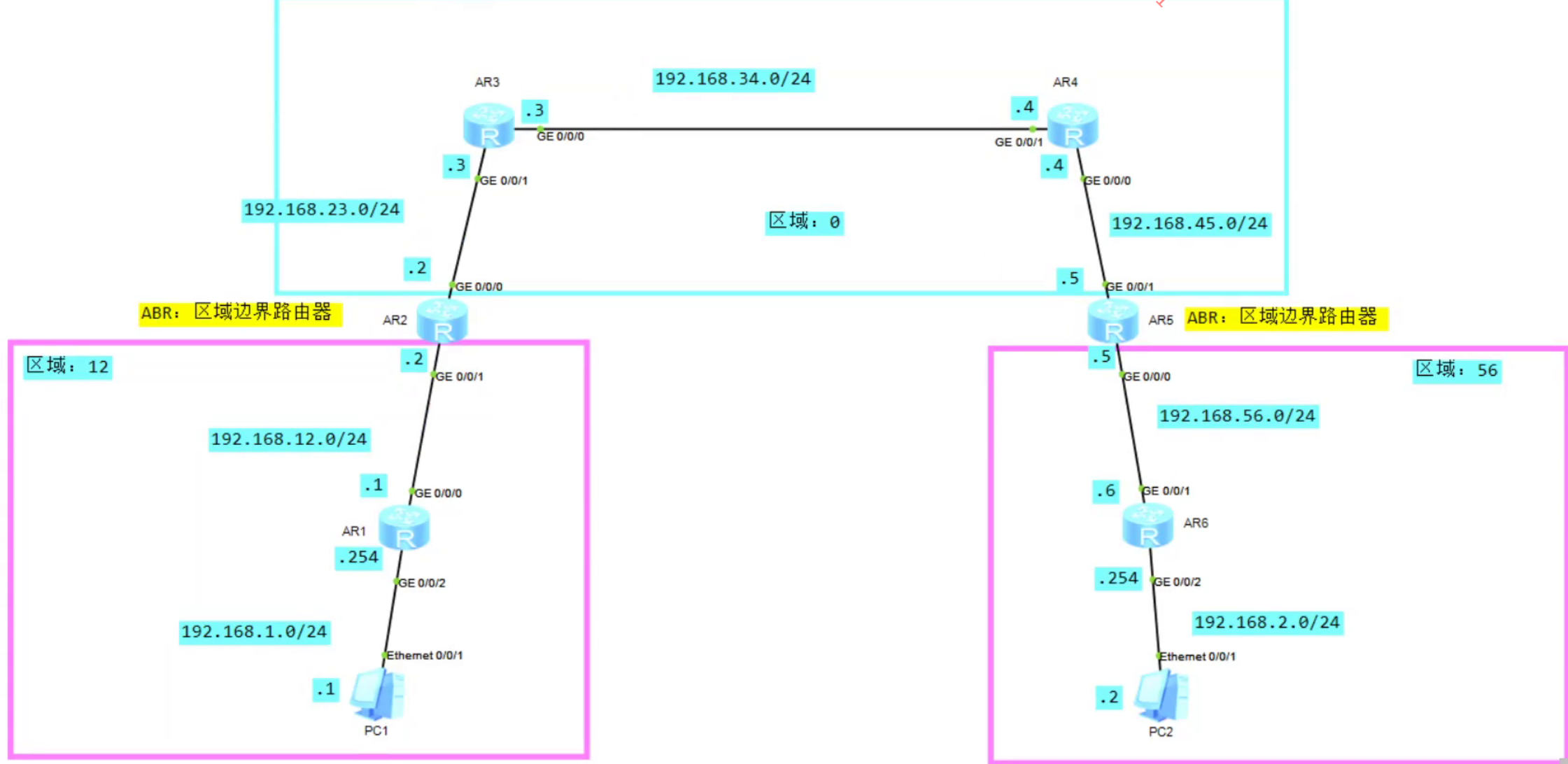

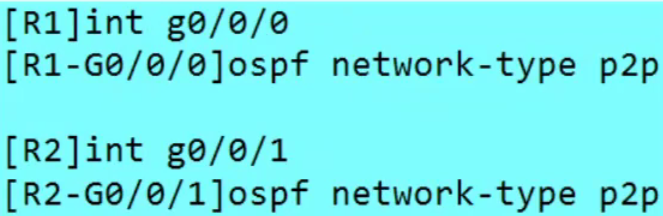

广播型的一类LSA比较复杂，先了解点到点的一类LSA，将实验拓扑修改为点到点的网络类型。

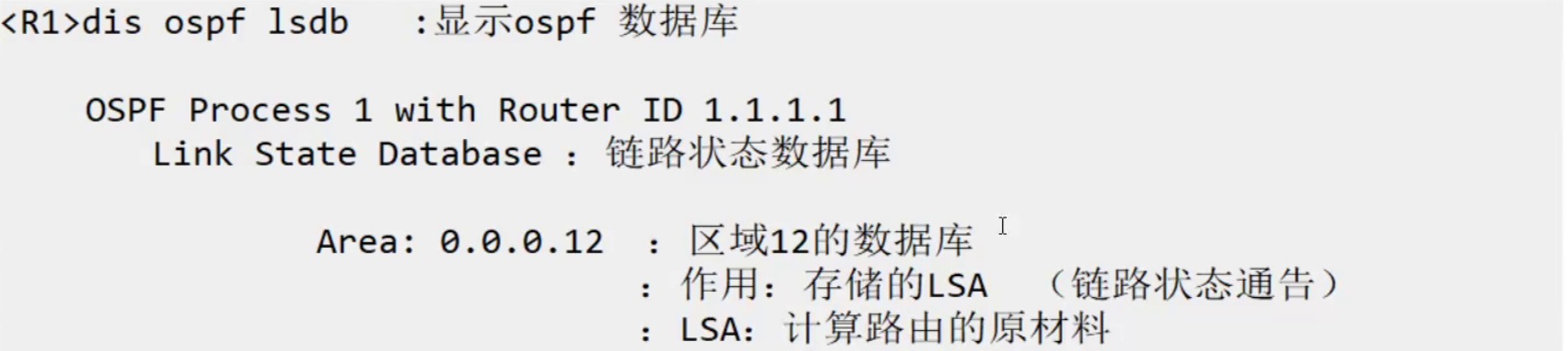

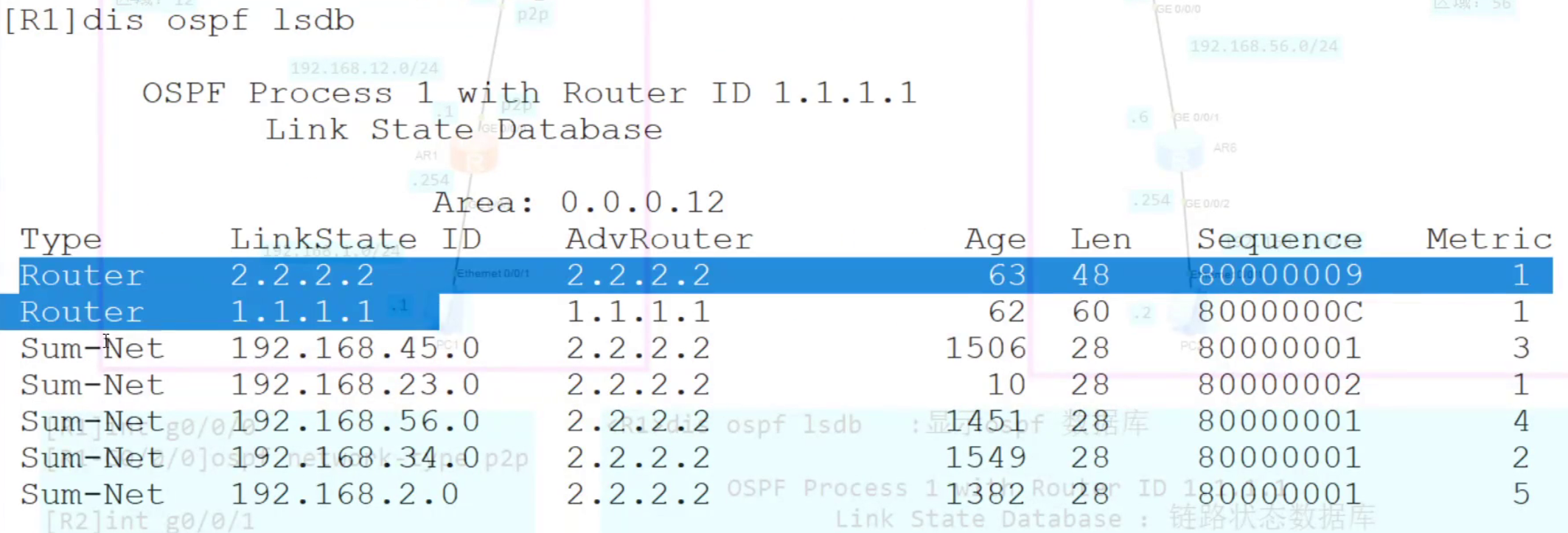

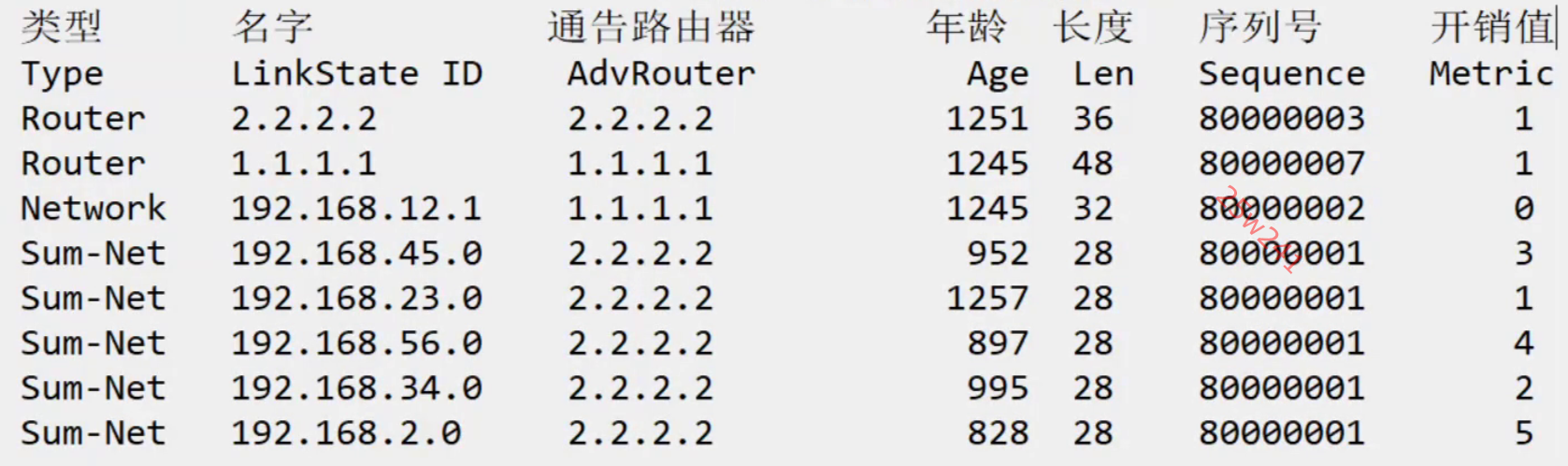

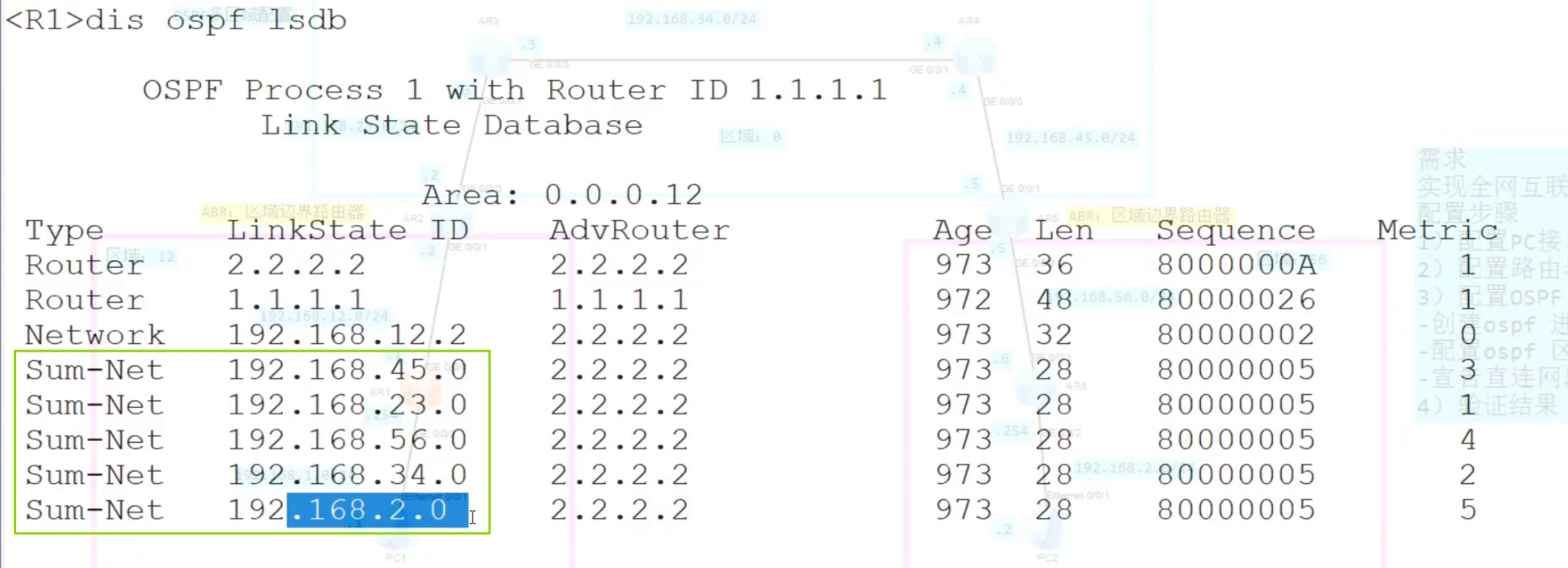

现在在R1上查看LSDB

两条一类的，五条三类的，没有二类的LSA了。

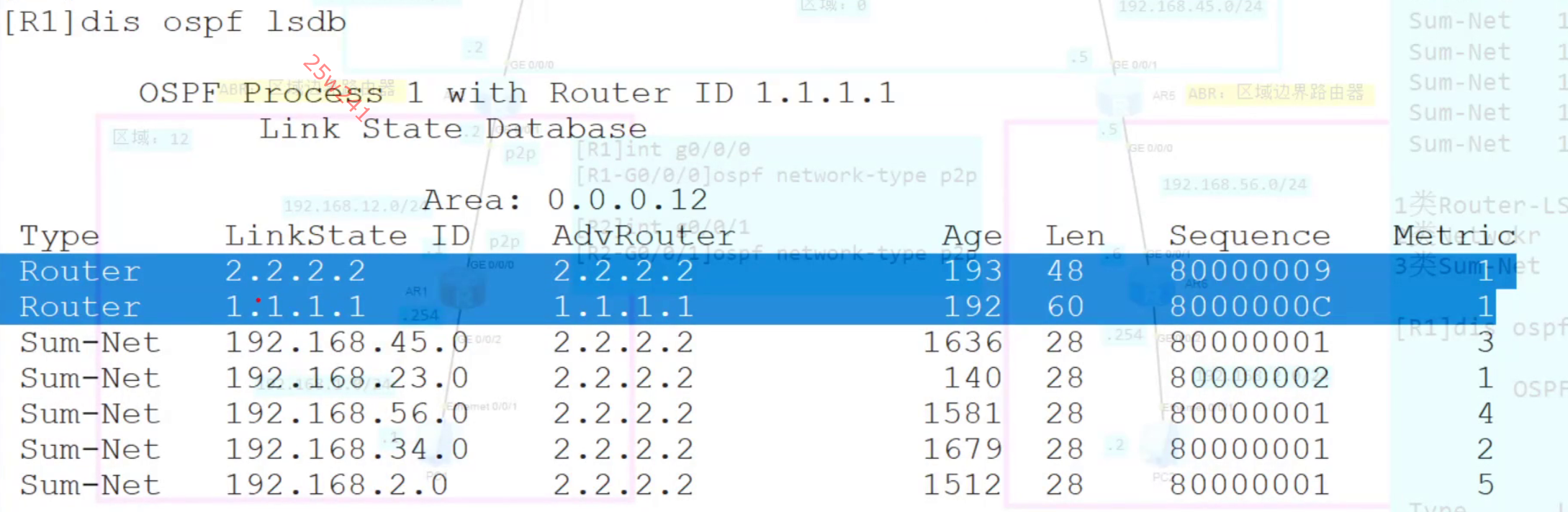

下面的是之前的广播型的网络类型的，少了一条二类的LSA。

少了一条二类的LSA：

广播型网络类型是要选举DR和BDR的，二类的LSA是用来描述DR的信息的。

二类LSA，也叫做 Network LSA（网络链路状态通告）

在广播型多路访问网络（如以太网）中，由指定路由器（DR）负责描述：这个网段上有哪些路由器，以及这个网段本身的网络掩码。

二类LSA由DR产生，是因为在广播型多路访问网络中，DR被选为该网络的"代表"，负责将该复杂网络的拓扑信息（谁连着谁）简化成一个星型结构并通告出去。

P2P链路中没有二类LSA，是因为它的拓扑结构极度简单（只有两个节点），不需要额外的"代表"和"描述"就能被SPF算法理解。

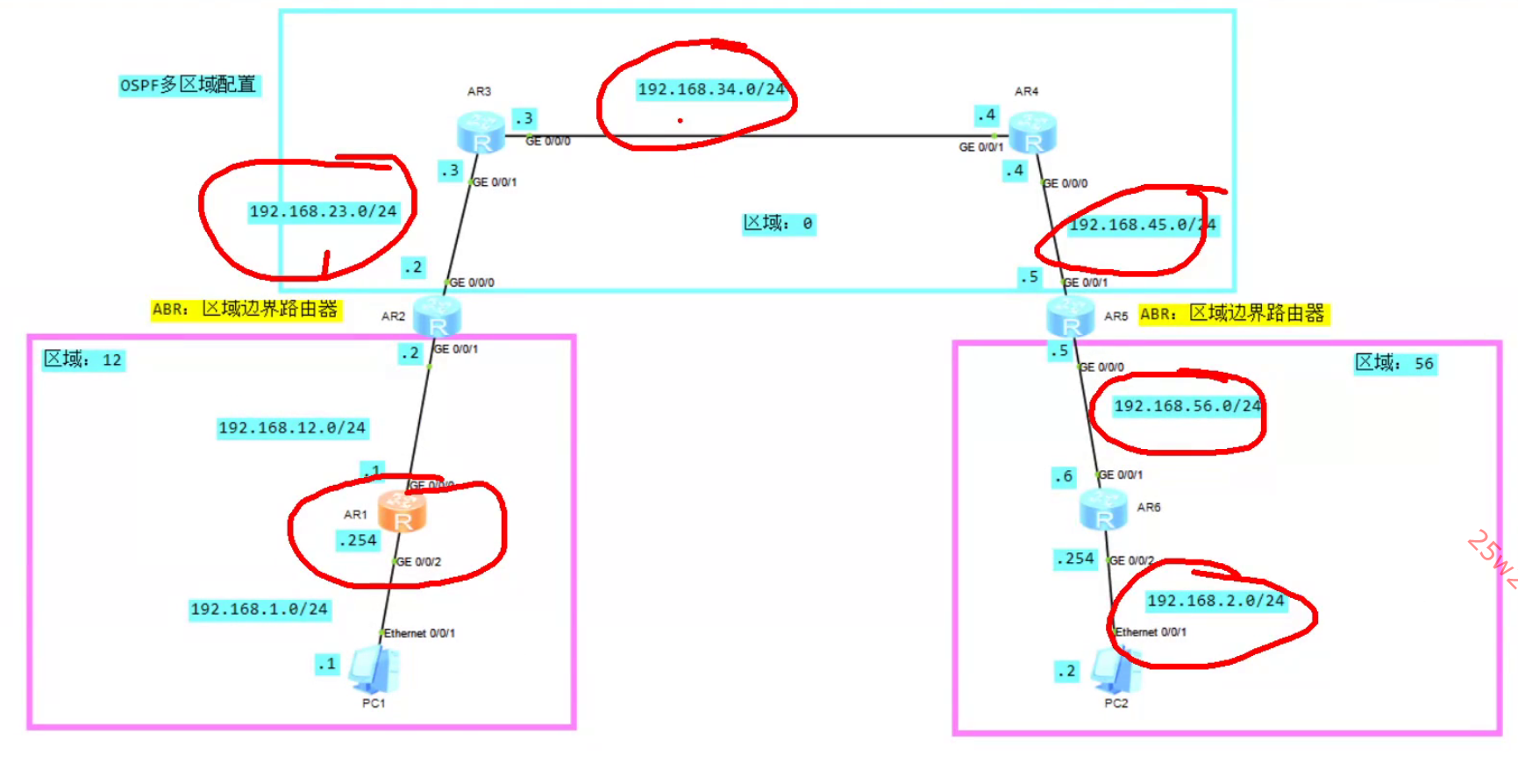

有两个一类LSA，因为区域12里面就两台路由器。

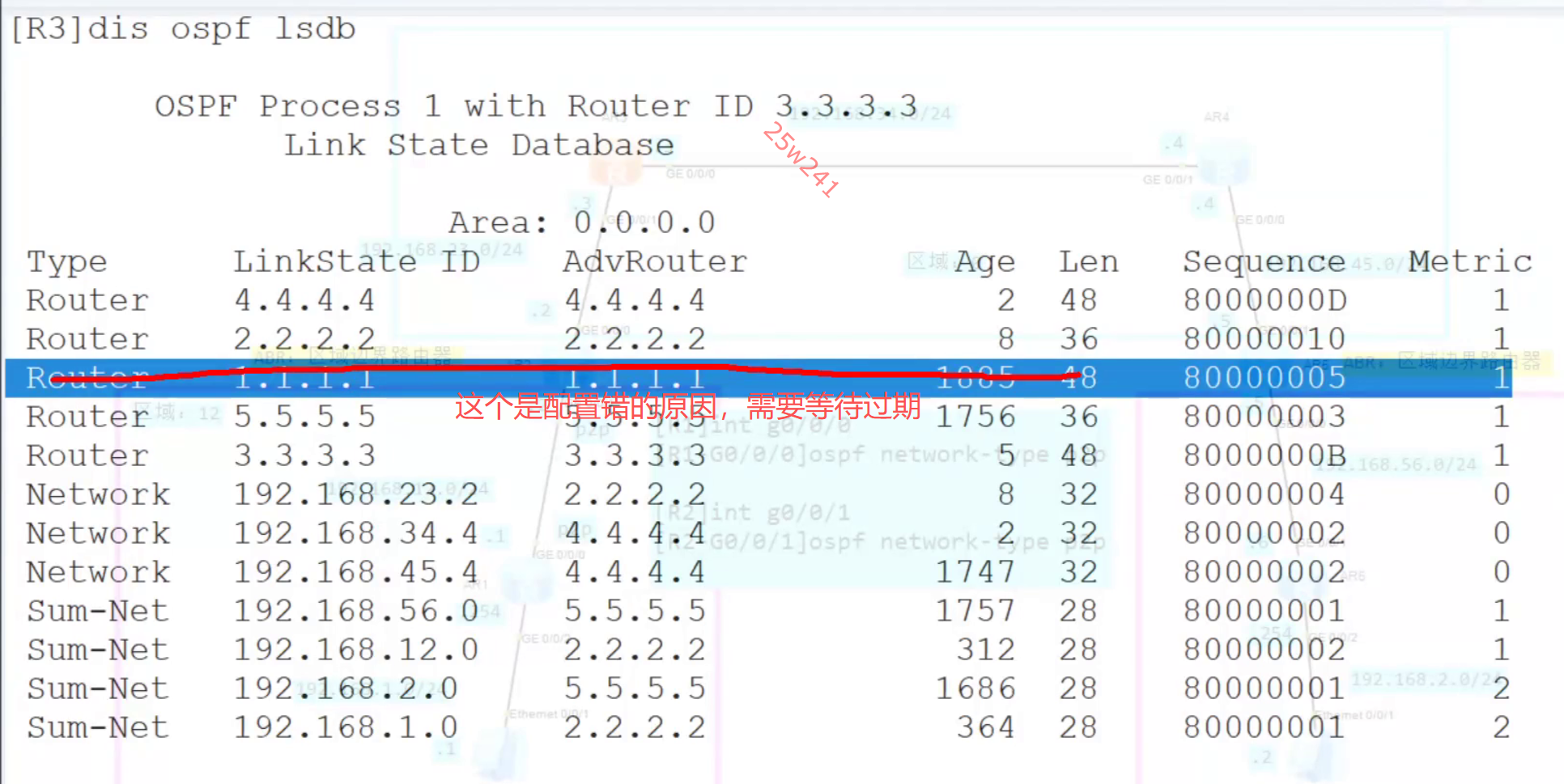

查看骨干区域的R3的LSDB

为一个区域中有几台路由器，就有几个一类的LSA

一类LSA = Router LSA（路由器链路状态通告）

谁产生的： 每台运行OSPF的路由器，为它所在的每个区域单独产生一个一类LSA。

传播范围： 只在本区域内部洪泛，绝不跨区域。

核心作用： 描述这台路由器在某个区域内的所有链路状态信息。

一句话：一类LSA就是一台路由器在某个区域里的"自拍照"+"自我介绍信"。

每一个运行OSPF的路由器都会在自己所属的区域产生一个一类LSA。

一台区域边界路由器（ABR）会产生 N个一类LSA（Router LSA）。这个 N 等于这台路由器所连接的区域的数量（包括骨干区域）。

为什么是N个，而不是1个？

要理解这个，必须回到一类LSA的根本定义：一类LSA是路由器在一个区域内的"自我介绍信"。

如果一台路由器只属于一个区域（比如普通内部路由器），它只需要写一封信，介绍自己在这个区域里的情况。

但ABR属于多个区域。它在区域0里有接口，在区域1里也有接口，可能还在区域2里有接口。

问题来了： 它能把所有接口的信息写在同一封信里，然后发到所有区域吗？

绝对不能！ 因为一类LSA的传播范围被严格限制在本区域内。区域0的一类LSA绝对不能跑到区域1里去。

所以，ABR的解决方案是：为每一个所属的区域，单独写一封"自我介绍信"。

写给区域0的一类LSA：里面只描述ABR在区域0里的接口和链路。

写给区域1的一类LSA：里面只描述ABR在区域1里的接口和链路。

写给区域2的一类LSA：里面只描述ABR在区域2里的接口和链路。

这三封信，分别在各自对应的区域里洪泛，互不干扰。

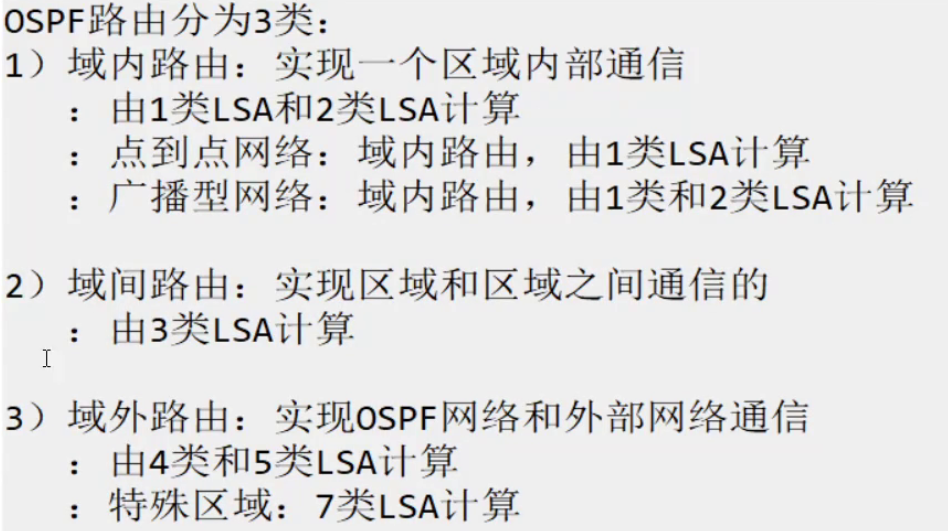

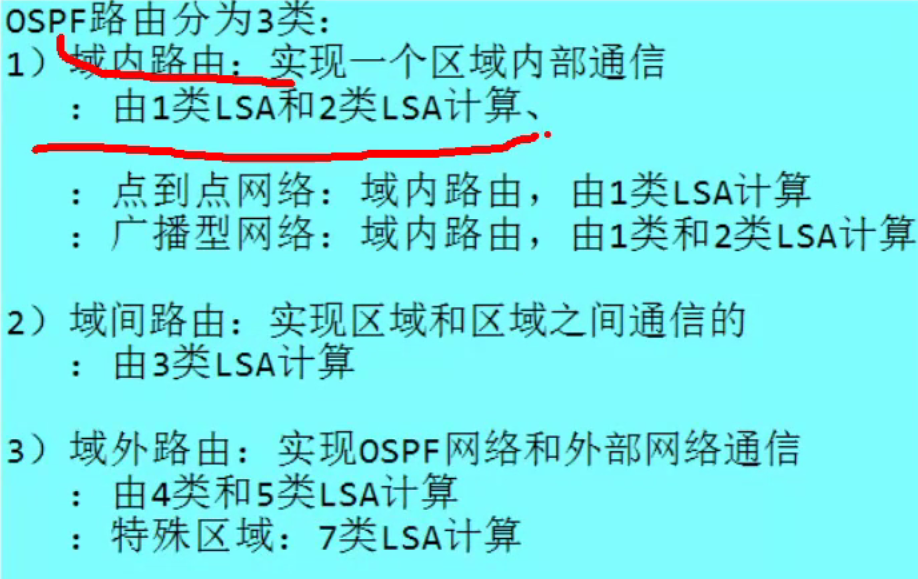

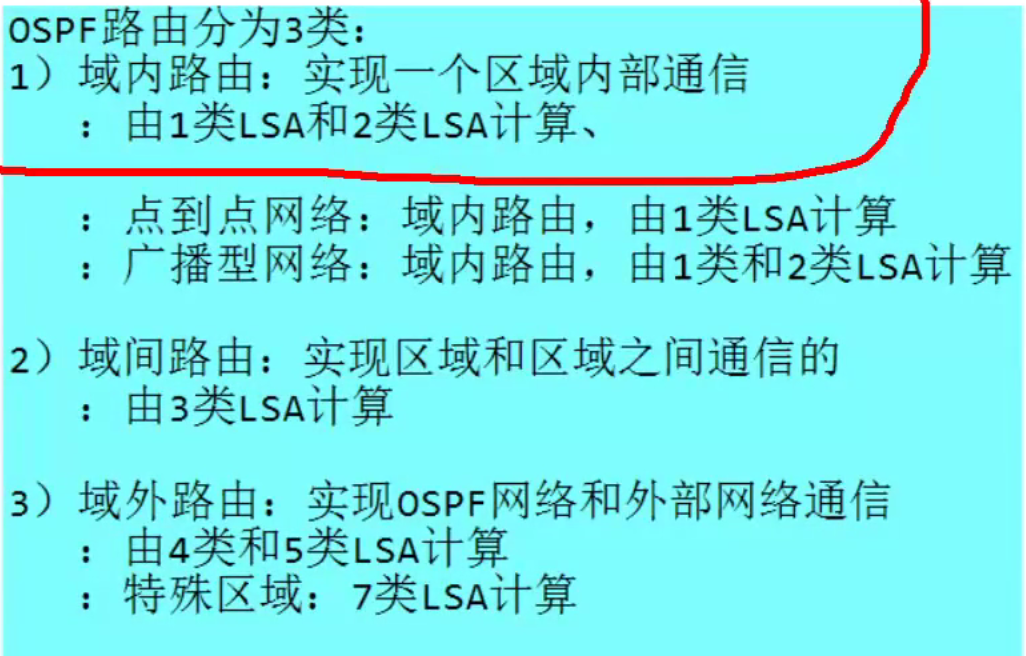

OSPF三类路由

为什么一类LSA要把"拓扑信息"和"网段信息"塞在同一份LSA里？

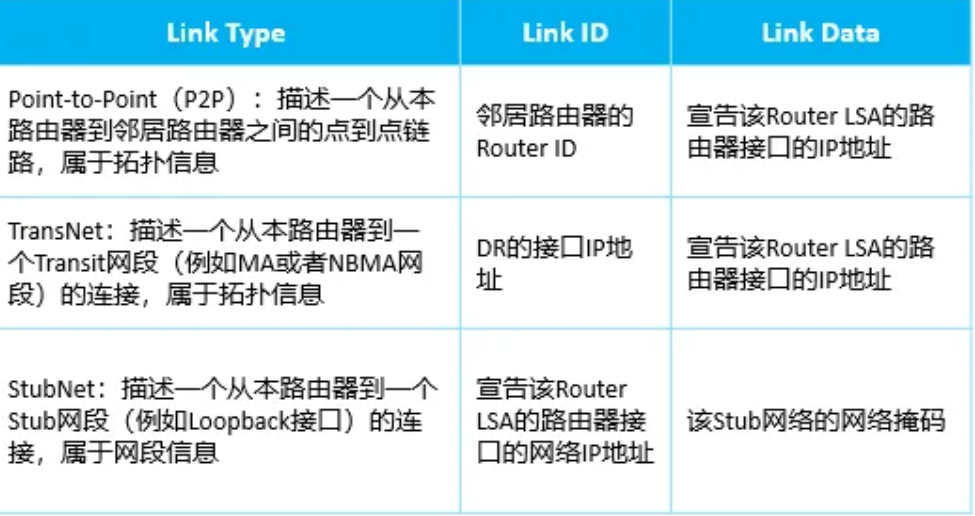

一类LSA里到底有什么？

在一类LSA（Router LSA）里，确实包含了两种不同类型的链路信息：

链路类型	具体内容	属于哪类信息
Type 1（P2P）	我连到了谁（邻居Router ID）、我用哪个IP连的、Cost	拓扑信息
Type 2（TransNet）	我连到了哪个广播网（DR的IP）、我用哪个IP连的、Cost	拓扑信息
Type 3（StubNet）	我直接管着哪个网段（网段号+掩码）、进入这个网段的Cost	网段信息

从设计意图看：为什么要放在一起？

核心答案：

因为一台路由器的完整描述，必须同时包含"它在拓扑中的位置"和"它身上挂着的网段"。这两者是同一台路由器的两个不可分割的侧面。

打个比方：

想象你要向别人介绍一个人。你会说两件事：

这个人在社会关系中的位置（他是谁的儿子、谁的父亲、谁的朋友）------ 这是"拓扑信息"

这个人拥有什么资产（他有房子、有车子）------ 这是"网段信息"

你不会分开说："这是张三的社会关系介绍信"，另一封是"张三的资产清单"。因为这两者合在一起，才是一个完整的人。

一台路由器也是这样：

拓扑信息告诉别人：我在网络图中连到了谁，我在什么位置

网段信息告诉别人：我直接服务哪些IP网段，你们可以通过我来访问它们

把这两者放在同一封LSA里，是因为它们描述的是同一个实体------这台路由器本身。

从计算逻辑看：为什么要放在一起？

这是更硬核的层面。我们来看看SPF算法是怎么用这些信息的。

步骤1：先用拓扑信息画图

SPF算法首先读取所有一类LSA里的Type 1（P2P）和Type 2（TransNet）链路。这些链路告诉它：

节点A连着节点B
节点A连着广播网C（由DR代表）

有了这些，SPF算法就能画出一张完整的网络拓扑图，并计算出从自己出发到每个节点的最短路径树。

步骤2：再把网段信息挂上去

最短路径树算好后，SPF算法回头去看每个节点的一类LSA里的Type 3（StubNet）链路。它发现：

节点A身上挂着192.168.1.0/24这个网段，Cost=1
节点B身上挂着10.0.0.0/8这个网段，Cost=10

于是，它把这些网段作为"叶子"，挂到刚才算好的最短路径树上。

关键点：

如果这两类信息分开放在不同的LSA里，会怎样？

SPF算法要先收齐所有"拓扑LSA"，画好图
然后还要再收齐所有"网段LSA"，一个个去匹配：这个网段是挂在哪个节点上的？

这会产生两个问题：

匹配困难：你怎么知道192.168.1.0/24是挂在R1身上，而不是R2身上？必须在网段LSA里显式指定"我是R1的网段"，这就引入了额外的关联机制，更复杂。
增加LSA数量：本来一台路由器发1个LSA就够了，现在要发2个（一个拓扑LSA，一个网段LSA），全网LSA数量翻倍，LSDB膨胀。

放在一起，天然解决了关联问题： 因为网段信息就在路由器的"自我介绍信"里，SPF算法在读到这台路由器时，自然就知道它身上挂着哪些网段。

一句话总结：

因为网段信息是附着在路由器上的，就像树叶长在树上。描述一棵树，当然要把"树的枝干"（拓扑）和"树上的叶子"（网段）一起说。分开描述，反而要多费周章去说明"这片叶子是哪棵树的"。

注意：P2P有对应的StubNet，是因为它没有别的机制来描述网段信息；TransNet没有对应的StubNet，是因为它的网段信息已经由DR通过二类LSA统一描述了

OSPF的设计遵循一个根本原则：每条信息只在一个地方描述，由最合适的那个实体来描述。

一、P2P场景：为什么网段信息必须放在一类LSA里？

在P2P链路上，情况是这样的：

只有两台路由器，没有第三方
没有DR，没有"代表"

问题： 如果网段信息不放在一类LSA里，能放哪儿？

不能放二类LSA，因为没有DR

不能放三类LSA，因为那是跨区域的

不能放五类LSA，因为那是外部的

唯一能放的地方：每个路由器自己的一类LSA。

所以P2P的设计是别无选择的：既然没有代表，那就每个人都自己说自己这一端的网段。

二、TransNet场景：为什么网段信息不能放在一类LSA里？

在广播网上，情况完全不同：

有多台路由器
有DR作为代表

问题： 如果每个路由器都在自己的一类LSA里用StubNet描述这个广播网的掩码，会发生什么？

假设以太网上有10台路由器，网段是192.168.1.0/24。

错误的设计（每个路由器都放StubNet）：

R1的一类LSA：StubNet，192.168.1.0/24

R2的一类LSA：StubNet，192.168.1.0/24

R3的一类LSA：StubNet，192.168.1.0/24

......

R10的一类LSA：StubNet，192.168.1.0/24

结果： 同一个网段的信息被重复描述了10次！这带来了几个严重问题：

LSA数量膨胀：本来只需要1条信息，现在变成10条

资源浪费：每台路由器都要存储和处理这些重复信息

逻辑混乱：当SPF算法收到10条一模一样的网段信息，它该信谁的？这10条信息其实描述的是同一个网段，但算法无法知道它们是重复的，只能当成10个不同的网段来处理，导致路由计算错误

OSPF的正确设计（只有DR放二类LSA）：

DR（比如R2）的二类LSA：Network Mask = 255.255.255.0

其他路由器的一类LSA里只有Type 2链路，没有StubNet

结果： 网段信息只被描述1次，所有人都去读DR的二类LSA。

三、两种设计的对比

维度	P2P链路	广播网（TransNet）
参与者数量	2台	N台
是否有DR	无	有
网段信息放哪	每个路由器自己的StubNet	DR的二类LSA
重复次数	2次（两端各一次）	1次（只有DR发一次）
是否浪费	无法避免，只有2次	避免重复，高效

四、为什么P2P不能也用类似"代表"的方式？

你可能会问：P2P为什么不能也选一个"代表"来统一描述网段信息？

因为在P2P链路上：

只有两台路由器，没有机制选代表（选了也没意义，因为只有两个人）

即使选了一个代表，另一台还是要发自己的StubNet（因为代表无法替另一台描述）

最终还是会变成两台各发一次，和现在一样

所以P2P的"两次描述"是最小必要信息量，无法再优化。

五、从信息论的角度看

OSPF的设计遵循一个原则：信息的不重复度 = 网络拓扑的复杂度。

网络类型	最小必要信息量	OSPF的实现
P2P	两端各描述一次	两类LSA的StubNet各一次
广播网	DR统一描述一次	二类LSA一次

这不是混乱，而是根据不同场景选择最优的信息分布方式。

OSPF的设计原则： 信息放在最该放的地方，由最合适的实体来描述，避免重复，保证效率。这才是真正的"统一"------统一于设计原则，而不是统一于表面形式。

备注：

LSA的三元组：链路状态类型、链路状态ID、通告路由器三元组唯一地标识了一个LSA。

判断LSA新旧：链路状态老化时间、链路状态序列号、校验和用于判断LSA的新旧

bash 复制代码

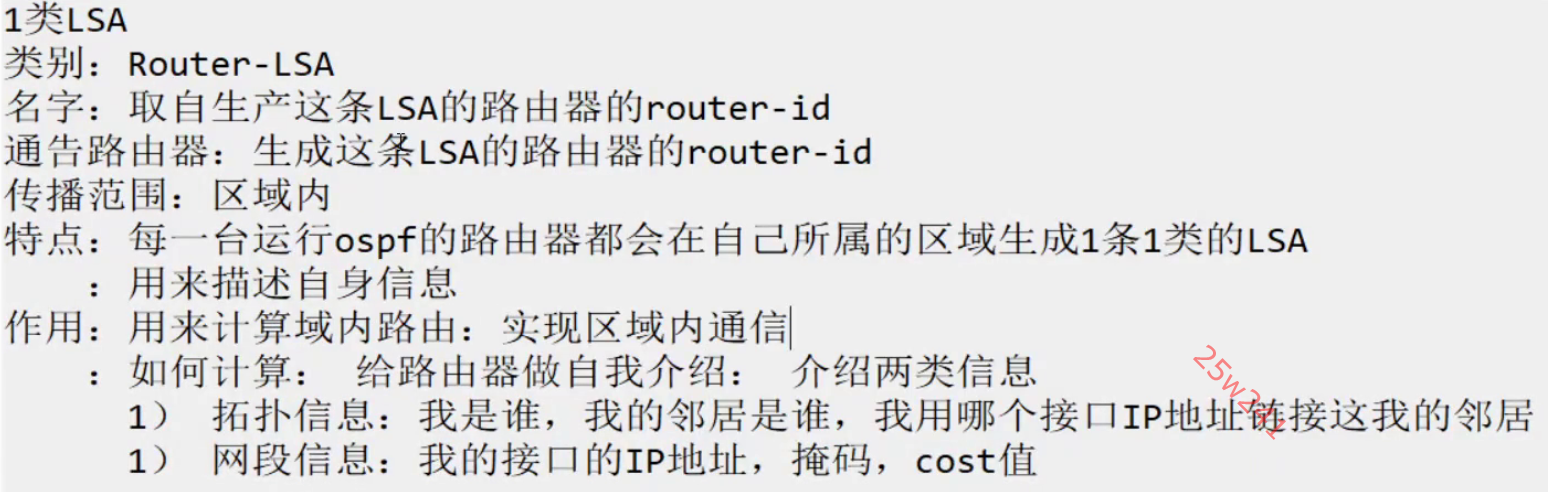

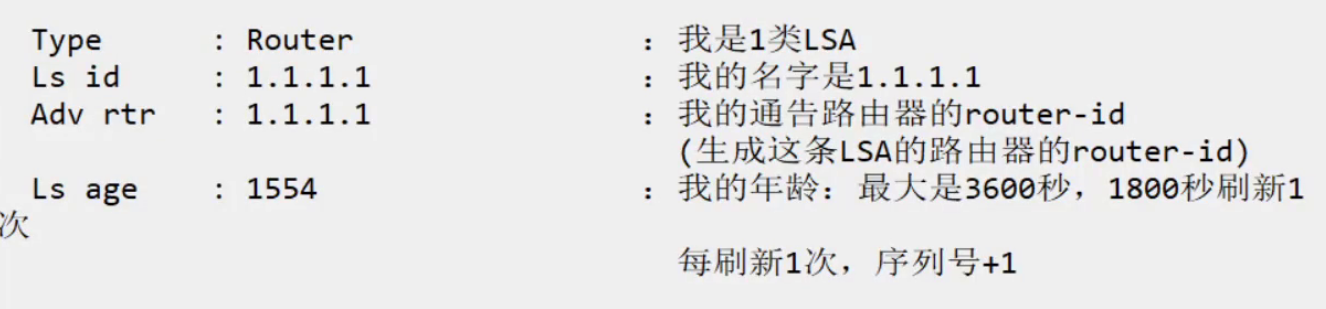

1类LSA解析
类型：Router-LSA
名字：取自生产这条LSA的路由器的Router-id
通告路由器：生产这条LSA的路由器的Router-id
传播范围：区域内
特点：每一台运行OSPF的路由器都会在所属的区域生产1条1类LSA
作用：用来计算域内路由
    ：如何计算域内路由？  1类LSA是在给路由器做自我介绍
      介绍两类信息：拓扑信息 和网段信息
      拓扑信息：我是谁，我的邻居是谁，我用那个接口IP连接着我的邻居
      网段信息：我的接口IP地址段，我的接口IP的掩码  我接口cost值

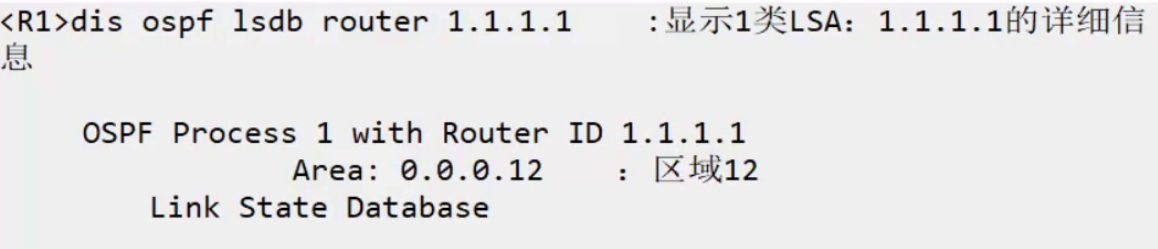

查看命令： display  ospf  lsdb  router
              :  display  ospf  lsdb  router  1.1.1.1

P2P的网络中的1类LSA，可以独立计算域内路由
但是广播型网络中的1类LSA无法独立计算域内路由，  为什么？
因为广播型网络的1类LSA：
    1）第一：没有描述DR的IP地址所在网段的掩码信息
    2）第二：没有描述DR所在网段的完整的拓扑信息

如何解决：使用2类LSA来辅助1类LSA，计算域内路由

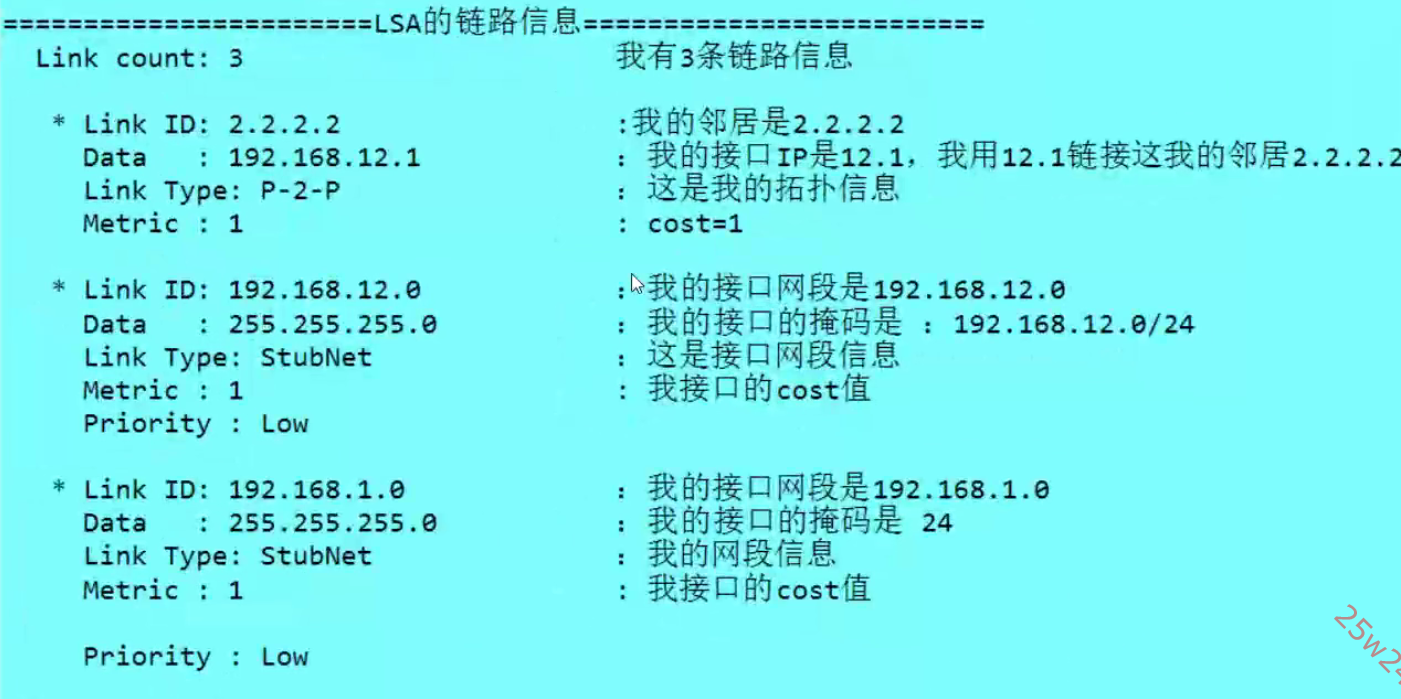

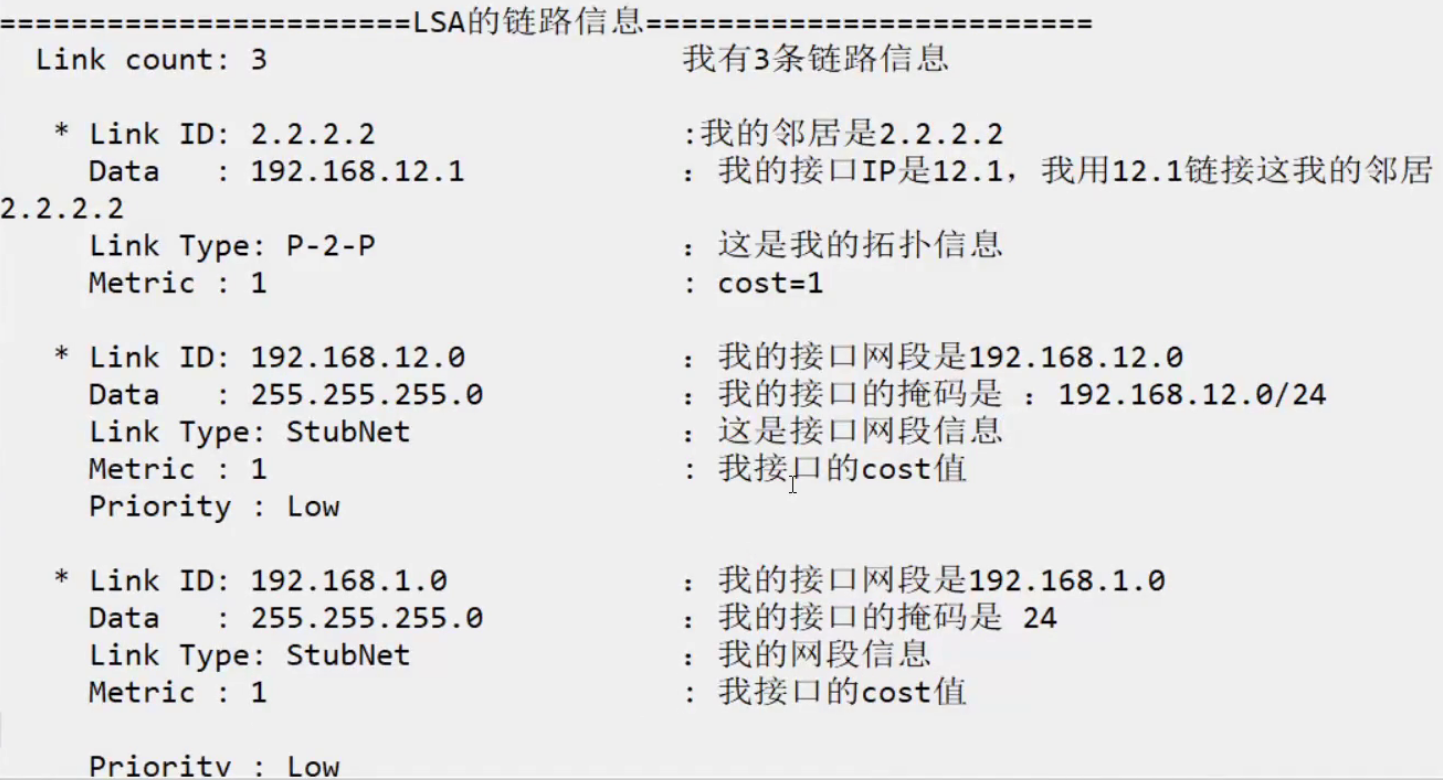

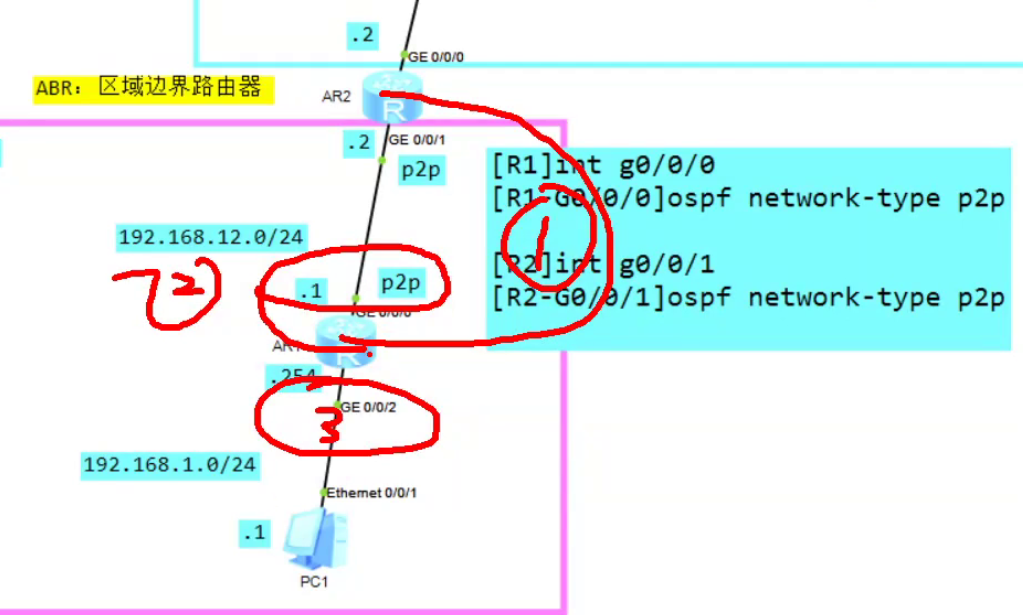

R1有三条链路，第一条链路告诉R1我有个邻居是2.2.2.2；第二条链路告诉R1我有个接口是192.168.12.0，掩码是24；第三条链路告诉R1我有个接口是192.168.1.0，掩码是24。

一共三条链路。

一个邻居，两个接口，正好三条链路。

查看2.2.2.2这一条一类LSA

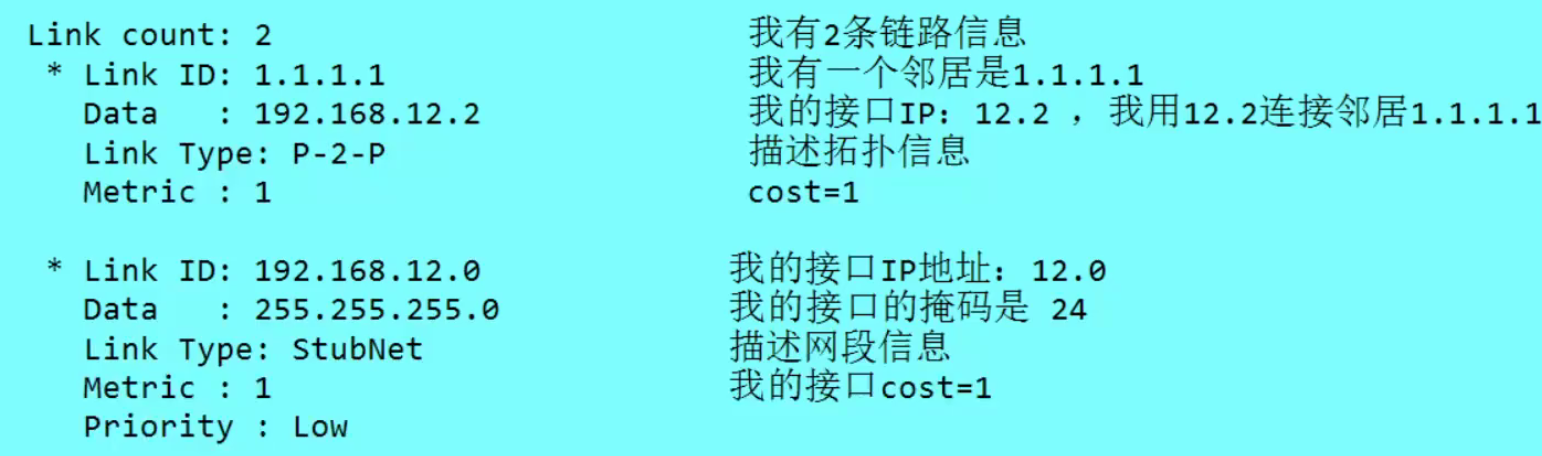

R2只有两条链路

R2有两个接口，有两个邻居，LSA里面应该有四条链路信息。

这是因为一类LSA只会描述同一个区域的链路信息。

R2在区域12中，只有一个接口，只有一个邻居，所以一类LSA中在区域12中只有两条链路信息。

计算路由

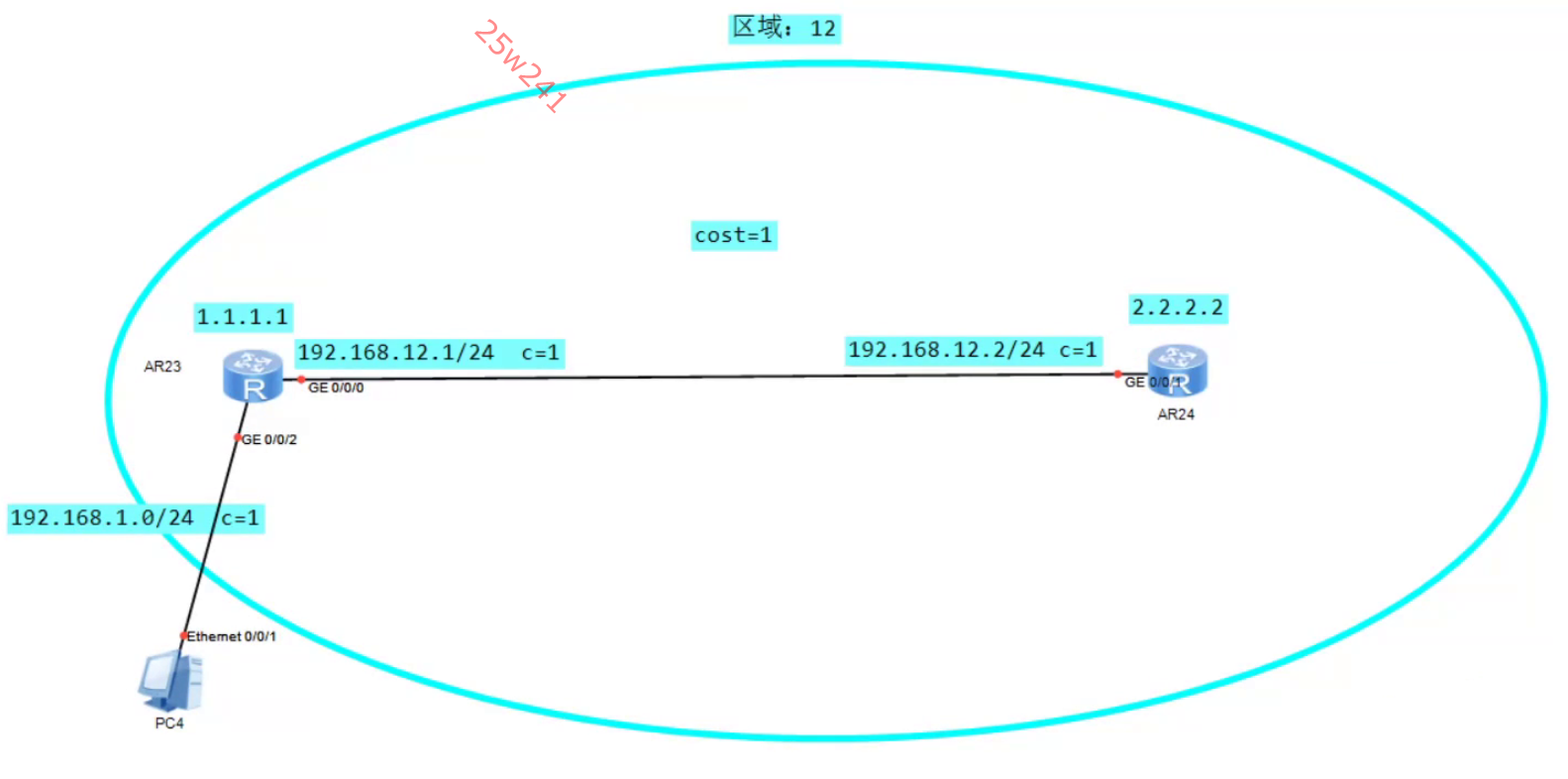

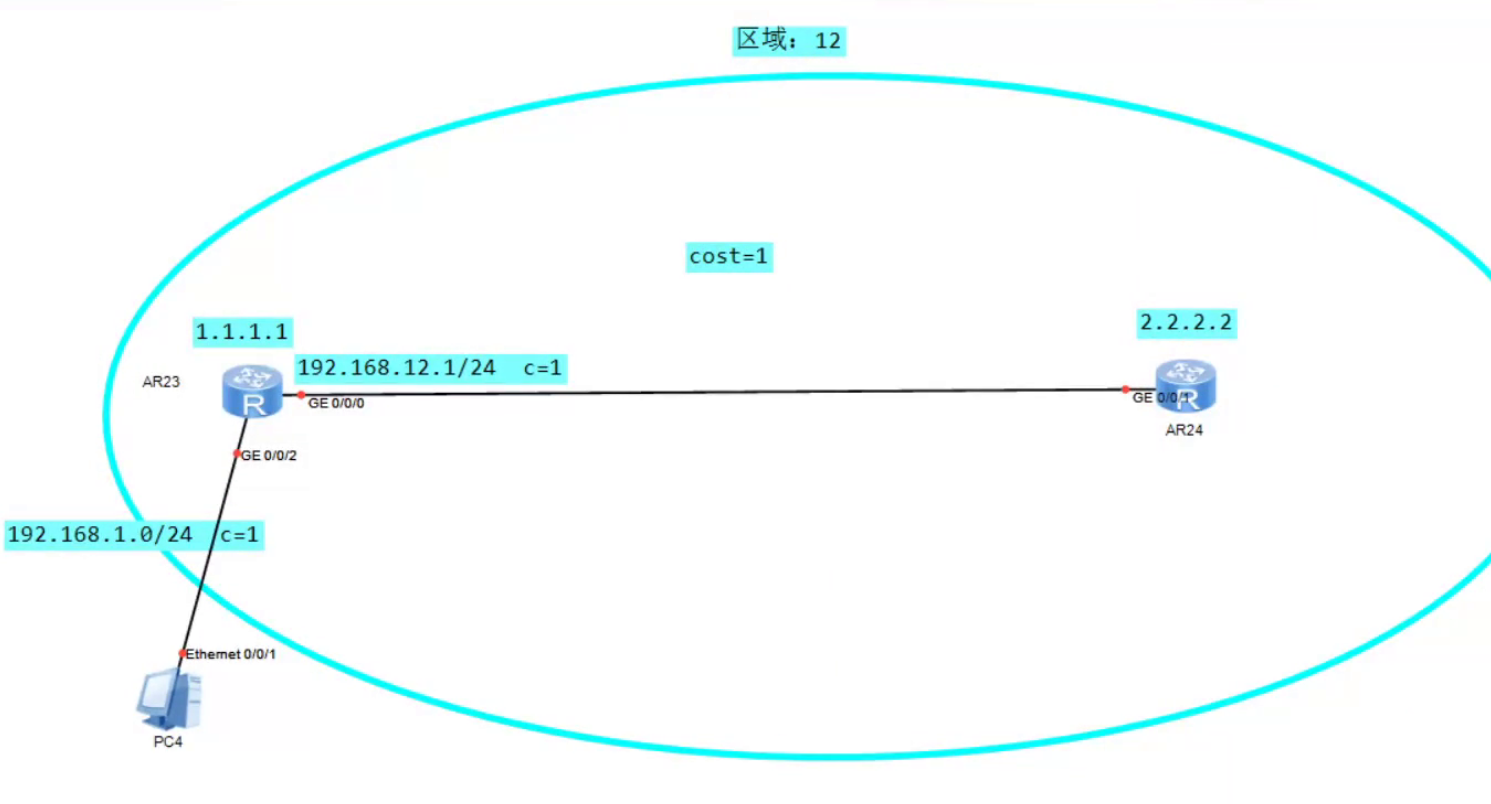

根据R1的一类LSA能画出的

根据R2的LSA继续画

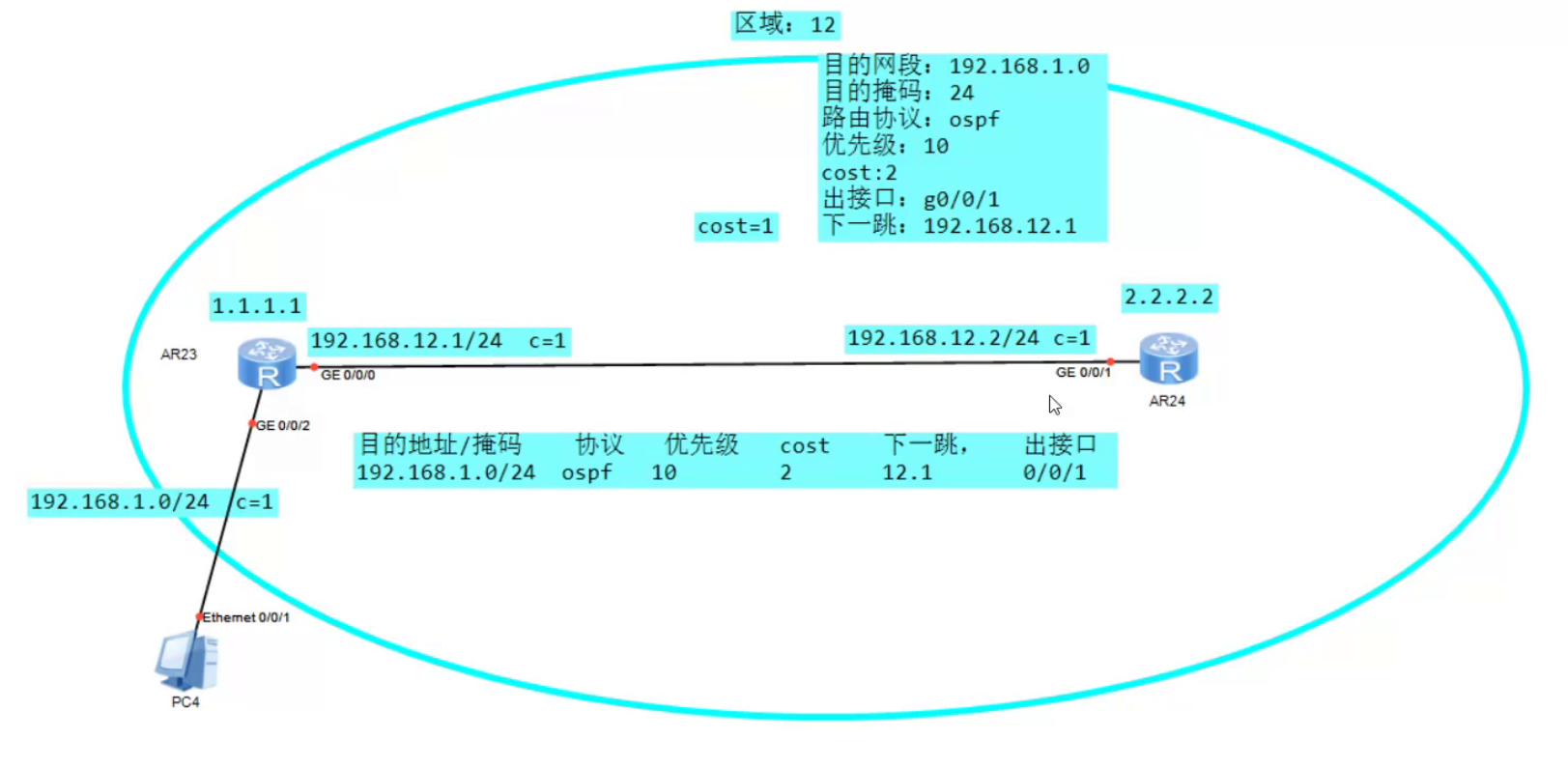

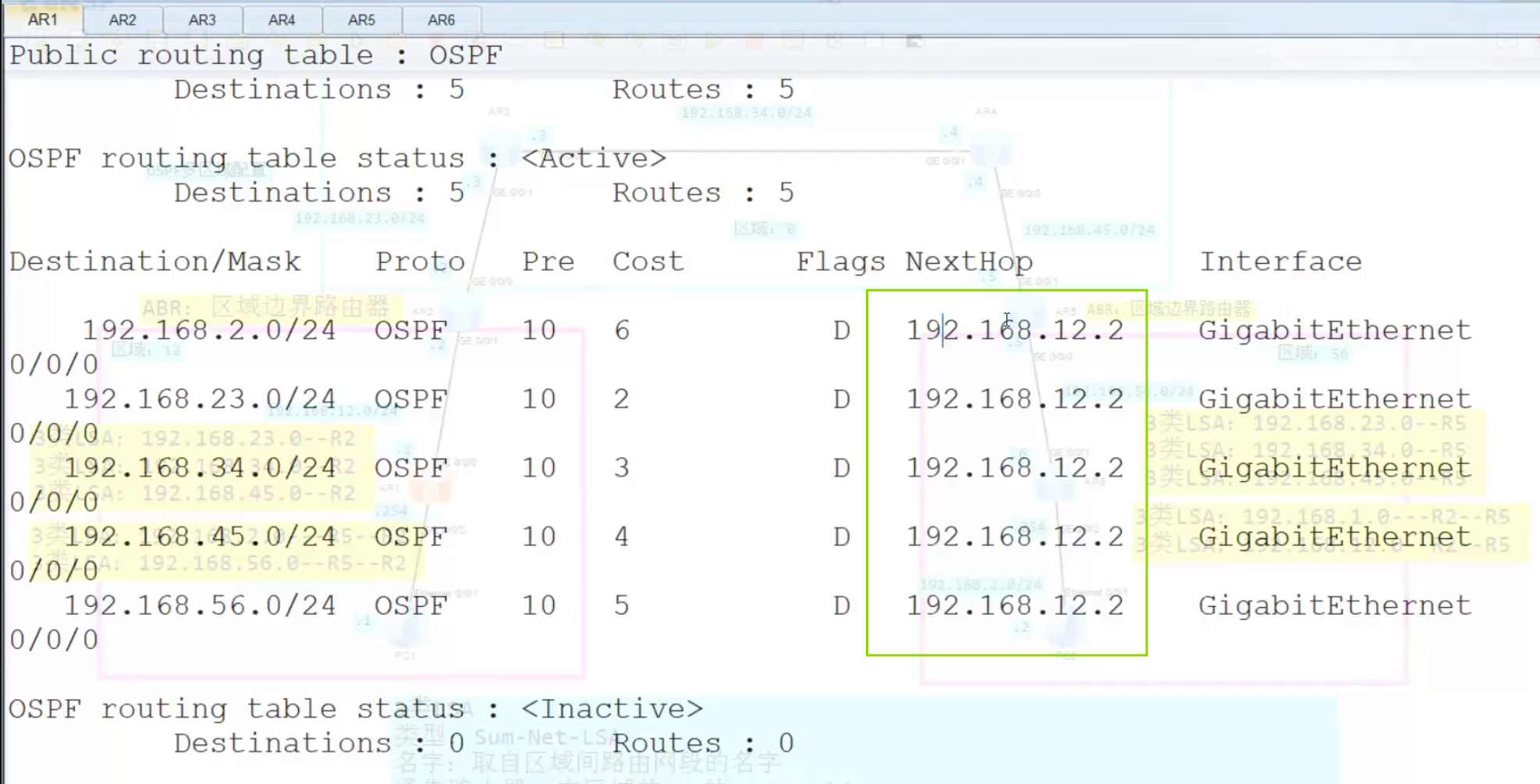

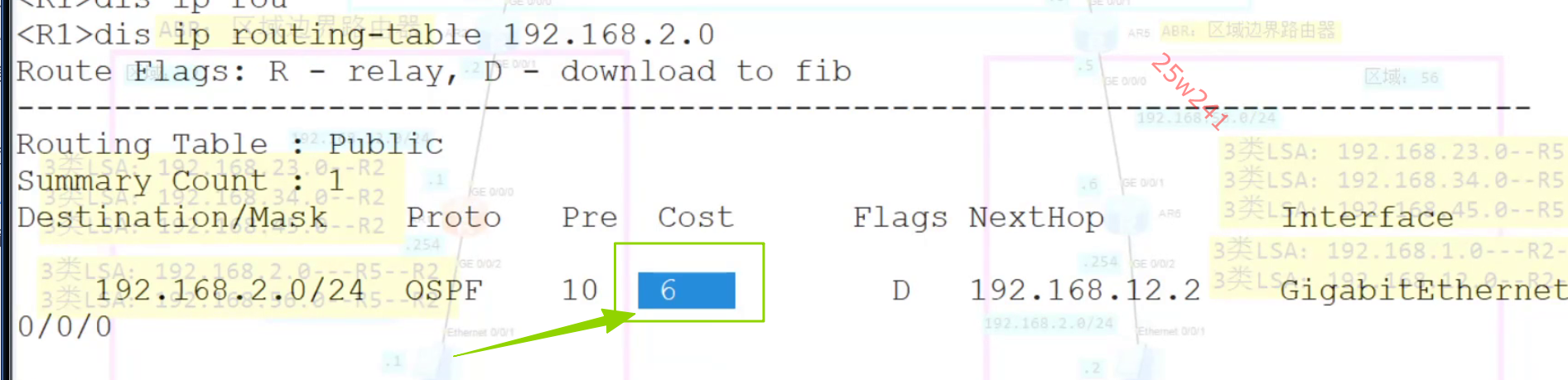

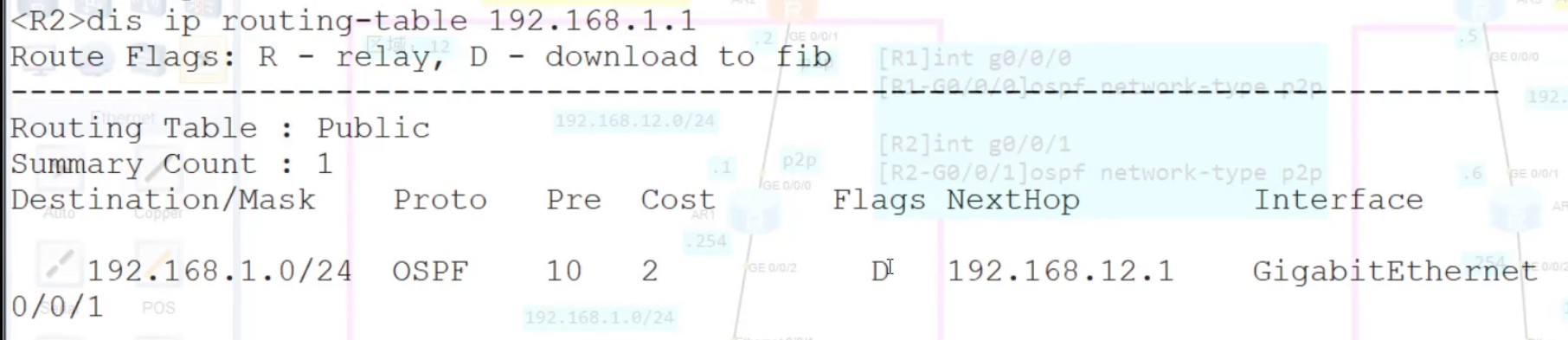

计算路由

路由表只负责选路，选出最优之后，它就把结果告诉FIB表，自己就歇着了。

总结：

P2P网络中的一类LSA可以独立计算域内路由，实现区域内通信。

在P2P网络中，一类LSA提供了构建全网拓扑和生成路由所需的全部"原材料"，因此路由器可以仅凭这些LSA独立完成计算。而在广播网中，则必须依赖二类LSA的补充。

二类LSA

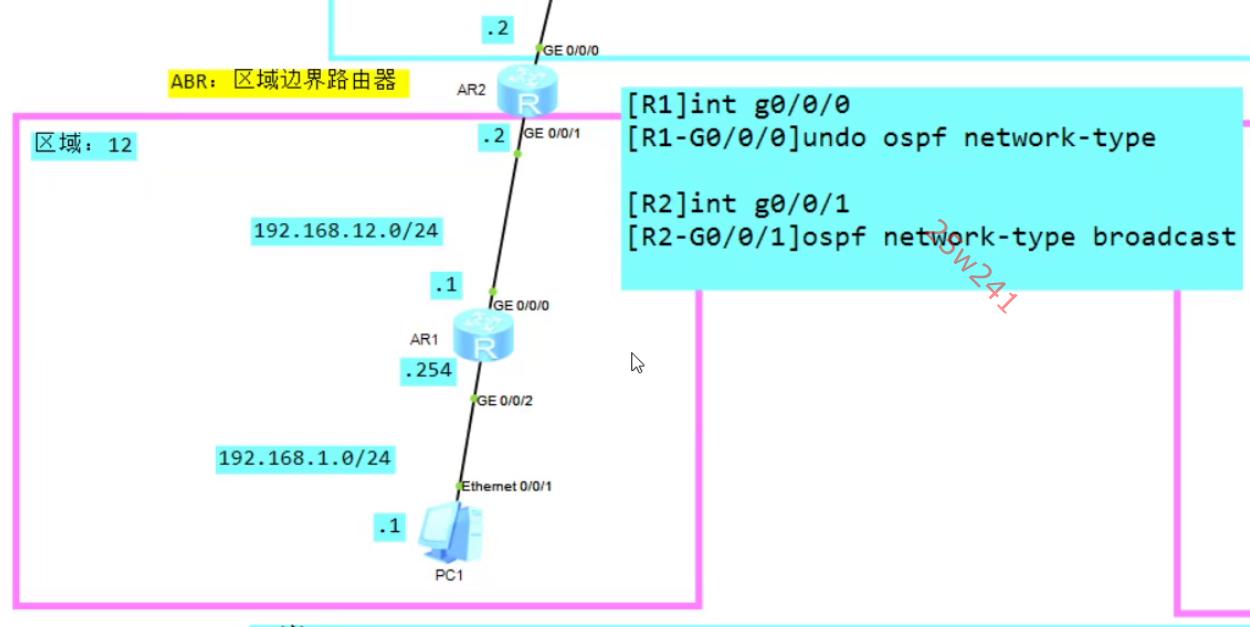

修改广播类型为广播型（默认就是广播型）

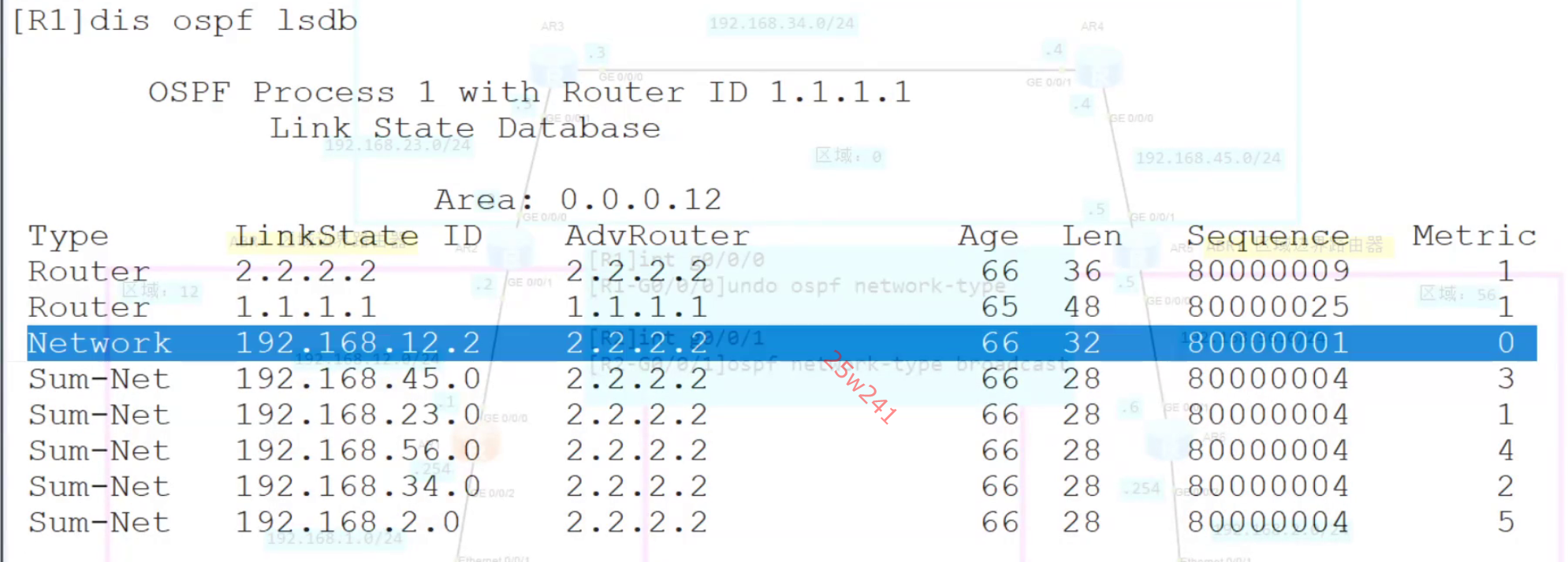

在R1上查看LSDB

改成广播型网络就有二类LSA了。

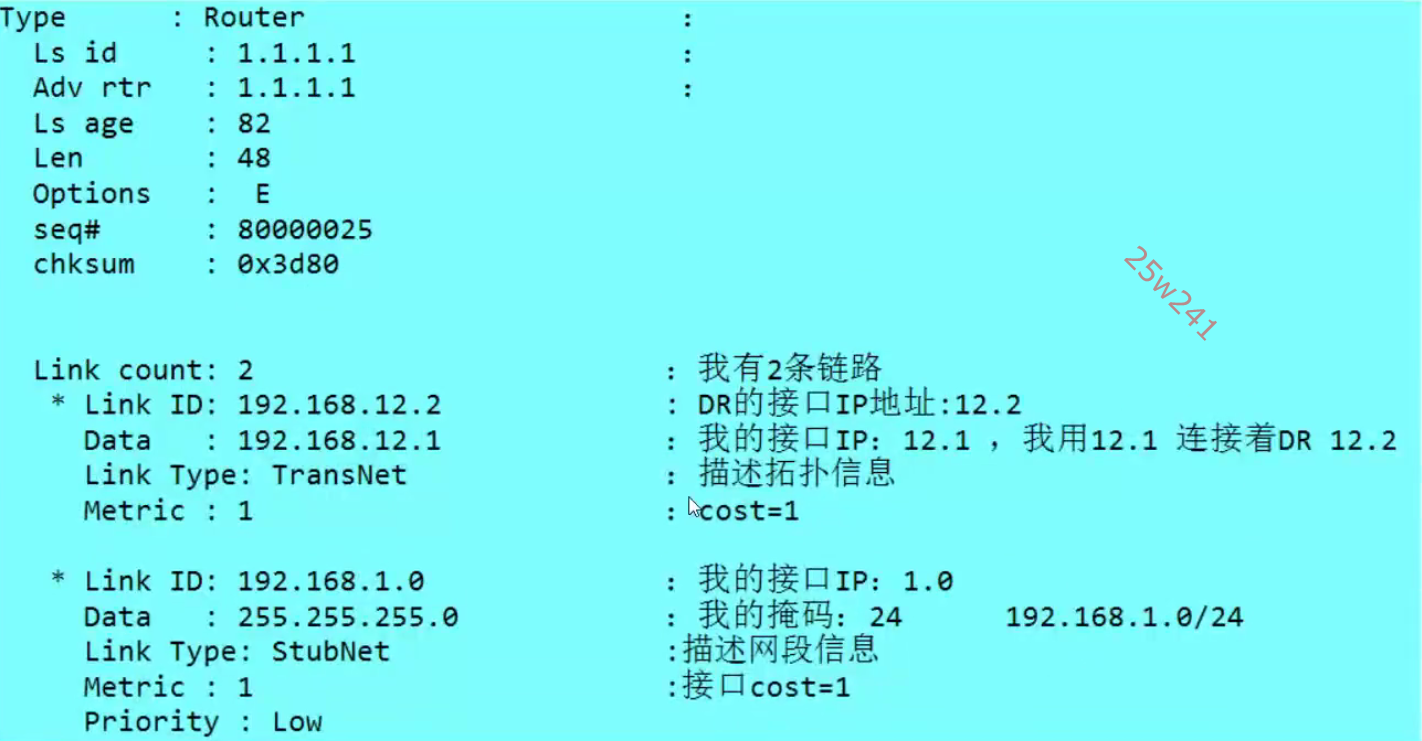

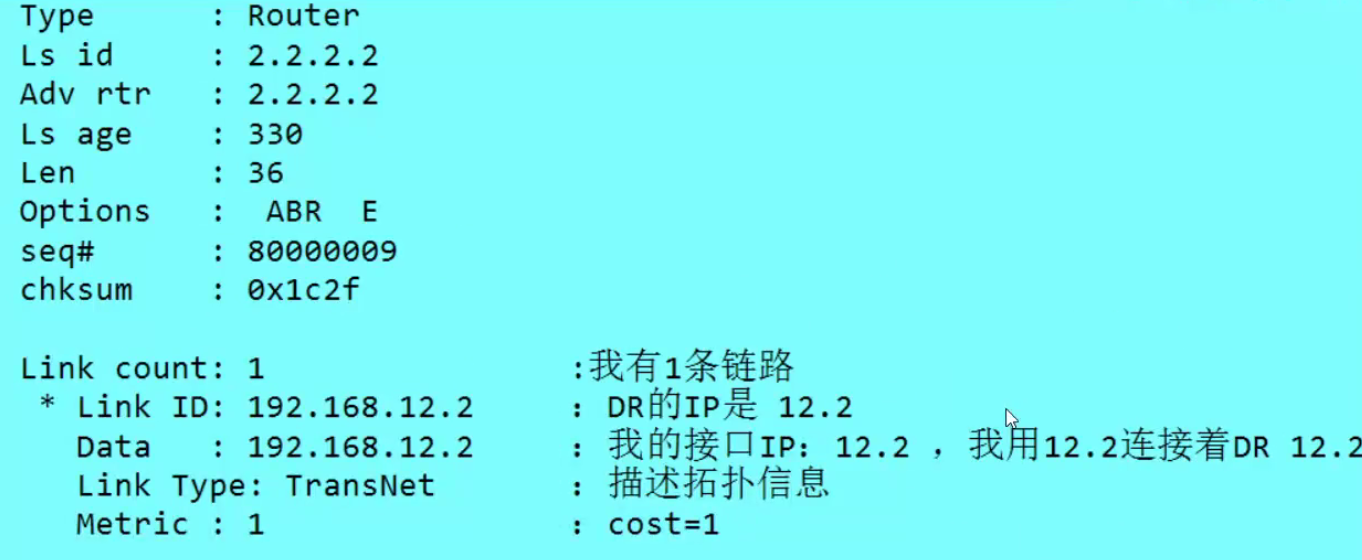

查看广播型网络的一类LSA

原来在点到点链路中，R1有三条LSA链路，改成广播型链路之后，R1只有两天LSA链路。

bash 复制代码

display ospf lsdb router 1.1.1.1

bash 复制代码

display ospf lsdb router 2.2.2.2

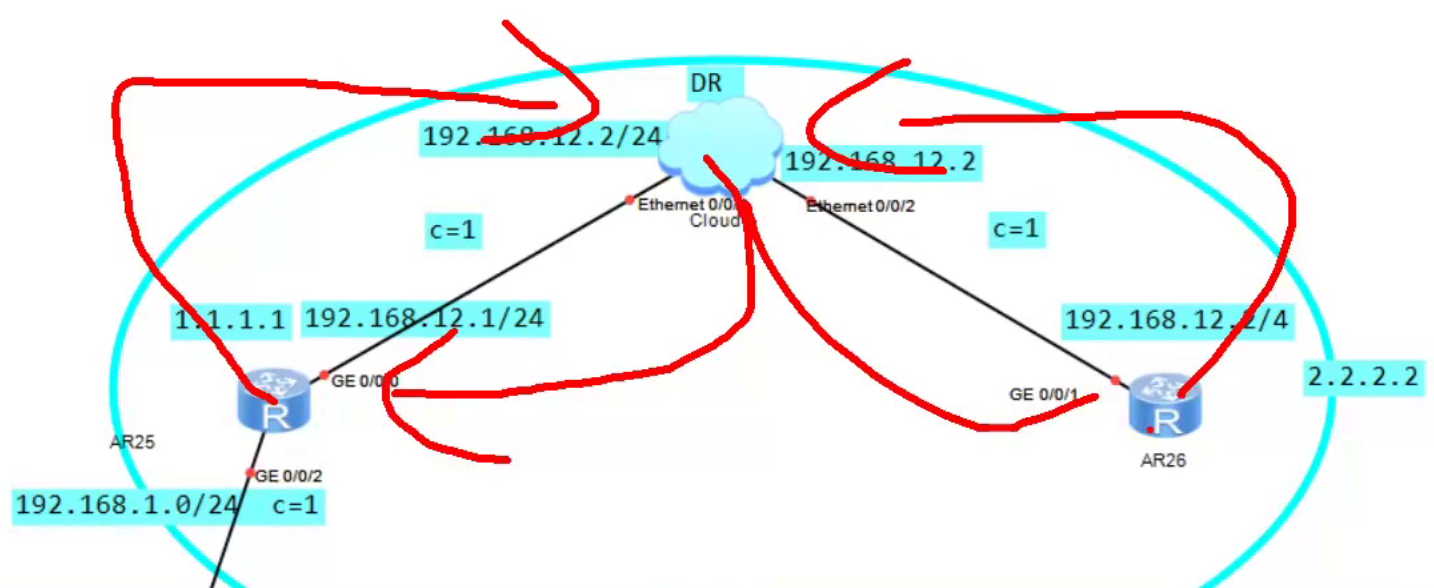

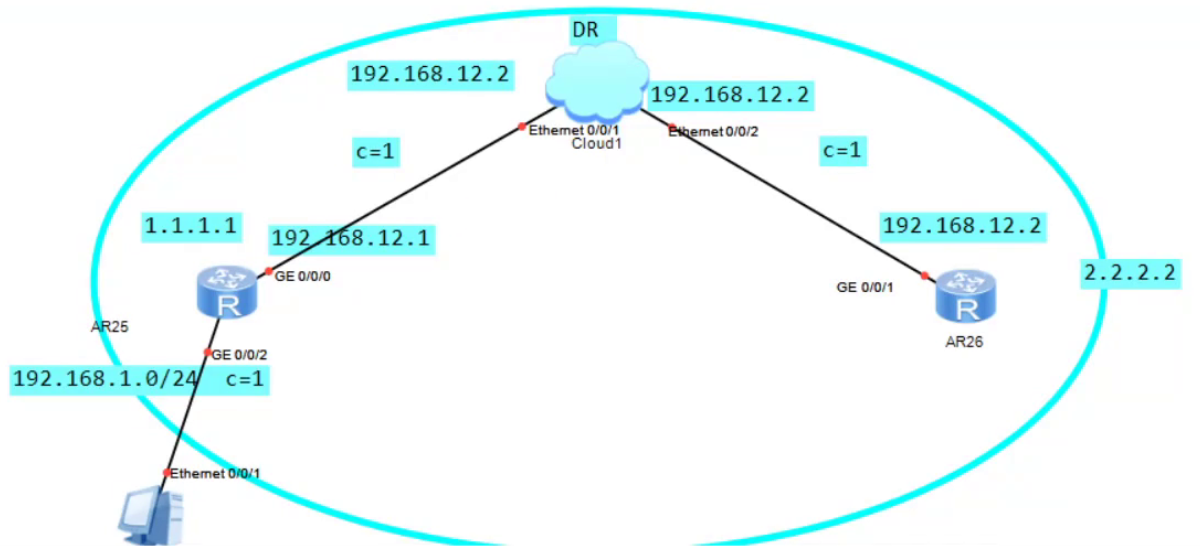

画拓扑

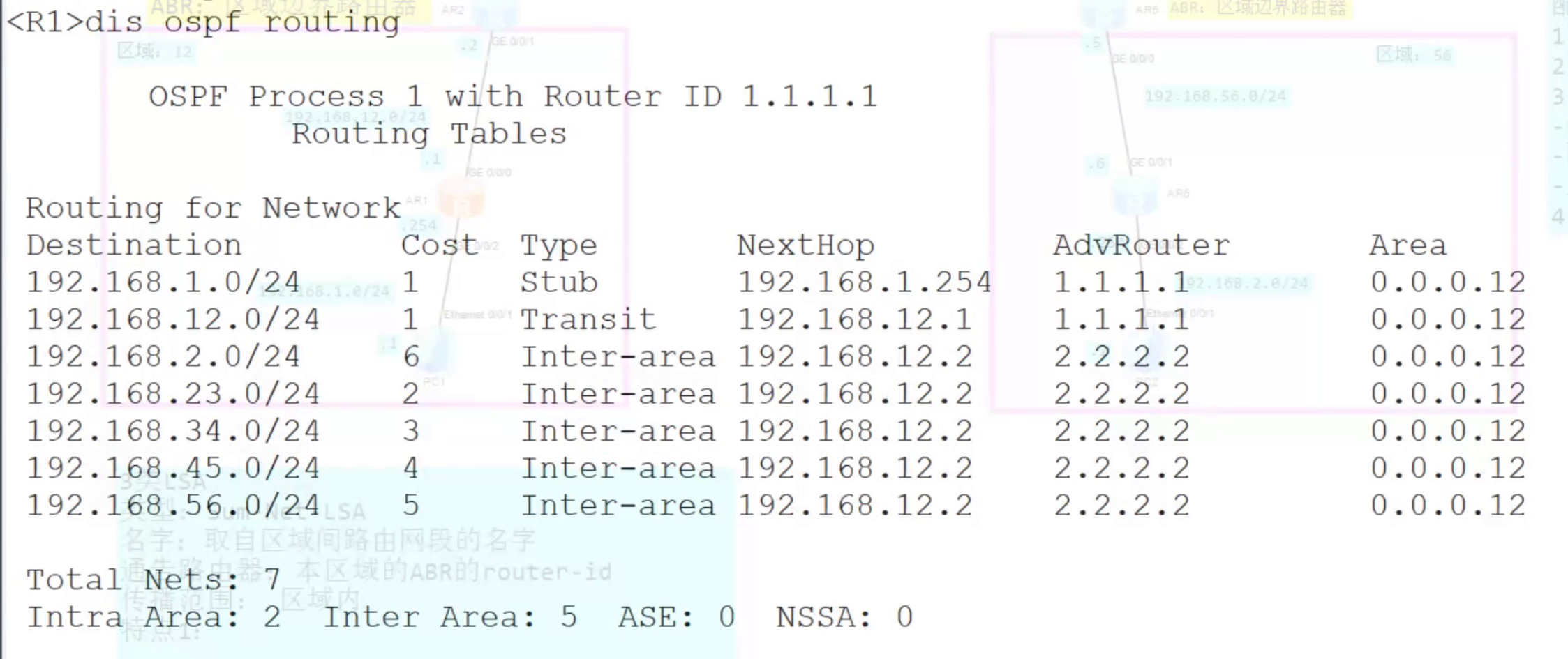

计算路由

问题：TransNet为什么会出现在一类LSA里面

一、TransNet到底是什么？

TransNet = Transit Network = 中转网络

在OSPF的术语里，TransNet特指具有"中转"能力的多路访问网络------最典型的就是以太网。

为什么叫"中转"？因为这种网络的作用不仅仅是连接终端设备，更重要的是可以承载多个路由器之间的流量转发。数据包可以从一台路由器进来，经过这个网络，再转发给另一台路由器。

TransNet的核心特征：

可以连接两台以上的路由器
所有路由器都能直接通信（多路访问）
可以作为"中转站"让流量穿过去
典型例子：以太网、帧中继

二、TransNet在一类LSA里长什么样？

先看一个具体例子：

假设R1、R2、R3三台路由器连在同一个以太网上，网段是192.168.1.0/24，DR是R2（接口IP=192.168.1.2）。

R1的一类LSA里会有一条这样的链路信息：

bash 复制代码

链路类型 = 2 (TransNet)
链路ID = 192.168.1.2  (这是DR的接口IP)
链路数据 = 192.168.1.1  (这是R1自己的接口IP)
度量值 = 10

这条链路信息的意思是："我（R1）连接到了一个广播型网络，这个网络的代表（DR）是192.168.1.2，我用192.168.1.1这个IP连上去的，开销是10。"

三、为什么TransNet要放在一类LSA里？

这是你问题的核心。要理解这个，必须回到一类LSA的根本作用：描述"我自己"的链路状态。

1. 一类LSA的视角："我"为中心

一类LSA是从每台路由器自己的视角来描述自己的情况。它回答的问题是：

我是谁？
我有哪些接口？
每个接口连到了哪里？

对于R1来说，它的G0/0/0接口确实连到了一个以太网。这个事实必须告诉别人。所以，这条TransNet链路放在R1的一类LSA里，是天经地义的------因为它描述的是R1自己的接口情况。

2. TransNet链路只描述"我连到了什么"，不描述"那个网上有什么"

这是一个关键区分：

链路类型	描述内容	描述的是	放在哪
TransNet	我连到了某个广播网	我自己的连接情况	一类LSA
Network LSA（二类）	这个广播网上有谁、掩码是多少	广播网本身的情况	二类LSA

TransNet链路的作用很单一： 它只说"我连到了那个网"，不负责描述那个网上还有什么。就像一个人只说"我住在某某小区"，但不负责说小区里还有谁。

3. 类比帮助理解

想象你要向别人介绍一个公寓楼里的情况：

一类LSA的TransNet链路 = 每个住户说："我住在xx小区"（这是每个人自己的信息）
二类LSA = 物业发一个公告："xx小区里有张三、李四、王五，地址是yy街zz号"（这是小区的整体信息）

如果每个住户不说"我住在xx小区"，别人就不知道谁住在这个小区；如果没有物业的公告，别人就不知道这个小区里具体有谁。

两者缺一不可，且各司其职。

四、如果TransNet不在二类LSA里，会怎样？

你可能会想：为什么不把广播网的全部信息都放在二类LSA里，一类LSA里完全不提TransNet？

这样做的后果是：SPF算法无法知道哪些路由器连到了这个广播网。

SPF算法需要知道每个节点（路由器）的连边。R1连到了广播网，这是一条重要的"边"。这条"边"的信息必须由R1自己说出来（在一类LSA里），否则SPF算法画图时就缺了这条连接。

把TransNet放在一类LSA里，保证了每个节点都把自己连到广播网的这个事实告诉了所有人。

五、完整的信息拼图

现在我们把所有碎片拼起来，看SPF算法是怎么用这些信息的：

从R1的一类LSA（TransNet链路）知道：R1连到了某个广播网（代表是DR=192.168.1.2）
从R2的一类LSA（TransNet链路）知道：R2也连到了这个广播网（因为它的DR也是192.168.1.2）
从R3的一类LSA（TransNet链路）知道：R3也连到了这个广播网
从R2的二类LSA知道：这个广播网的掩码是255.255.255.0，网上有R1、R2、R3

有了这些，SPF算法就能正确画出拓扑图：

bash 复制代码

    R1
     |
     | (广播网)
     |
R2--- ---R3

如果没有TransNet链路（步骤1-3），SPF算法只知道有R1、R2、R3三台路由器，也知道有一个广播网（从二类LSA），但不知道这三台路由器和这个广播网之间是什么连接关系，拓扑图就画不出来。

六、总结

问题	答案
TransNet是什么？	具有"中转"能力的多路访问网络（如以太网），可以连接多台路由器
为什么在一类LSA里？	因为它是每台路由器对自己接口连接情况的描述，属于"我自己的信息"，必须由每个路由器自己说出来
和二类LSA什么关系？	TransNet链路说"我连到了这个网"（个体），二类LSA说"这个网上有谁"（整体），两者配合才能完整描述广播网

一句话总结：TransNet链路在一类LSA里，是因为它描述的是"我"这个个体和广播网的关系；二类LSA描述的是广播网这个整体的情况。个体信息由个体自己说，整体信息由代表（DR）统一说------这正是OSPF设计的精妙之处。

关于二类LSA的一些思考

P2P的网络中的1类LSA，可以独立计算域内路由

但是广播型网络中的1类LSA无法独立计算域内路由，为什么？

因为广播型网络的1类LSA：

1）第一：没有描述DR的IP地址所在网段的掩码信息

2）第二：没有描述DR所在网段的完整的拓扑信息

如何解决：使用2类LSA来辅助1类LSA，计算域内路由

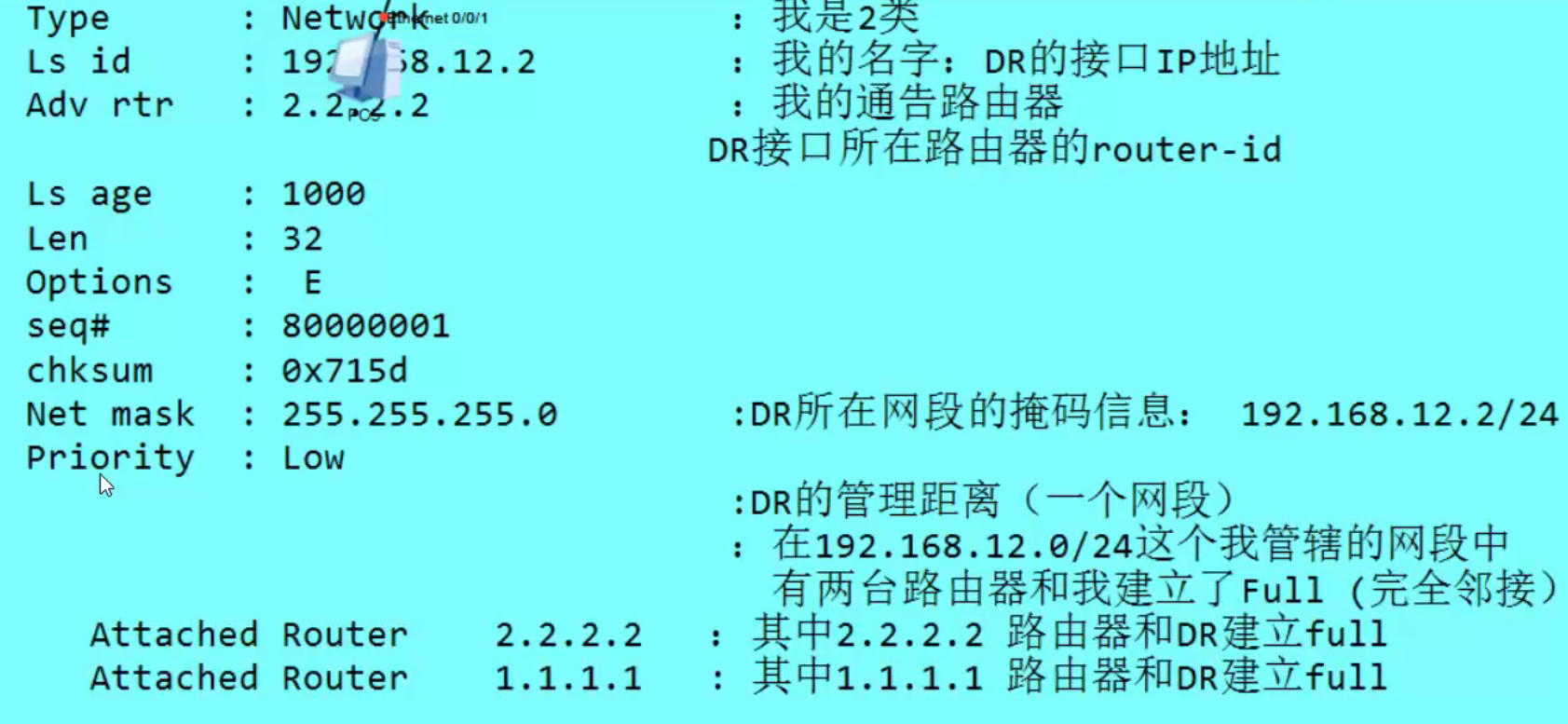

2类LSA

类型：Network-LSA

名字：取自DR的接口的IP地址

通告路由器：DR接口所在路由器的Router-id

传播范围：区域内

作用：辅助1类LSA，计算域内路由

：如何辅助的？

1）补全了DR所在网段的掩码信息

2）补全了DR所在网段的完整的拓扑信息

记录了所有和DR建立完全邻接关系的路由器，描述完整的拓扑信息

备注：在广播型网络中，1类和2类LSA，共同计算域内路由

问题	答案
为什么广播网的1类LSA没有掩码信息？	掩码信息由DR统一通过2类LSA发布，避免N次重复
为什么广播网的1类LSA没有完整拓扑？	1类LSA是"个体视角"，无法描述"群体关系"，完整拓扑必须由DR的2类LSA提供
为什么P2P网络可以独立计算？	P2P的1类LSA同时提供了拓扑信息（P2P链路）和网段信息（StubNet），无需其他LSA补充

一、先明确一个根本问题：SPF算法需要什么才能算出路由？

SPF算法要计算路由，需要两类信息：

拓扑信息：谁和谁连着？网络图是什么样的？
网段信息：每个节点上挂着哪些IP网段？（网段号+掩码）

缺了任何一个，路由都算不出来。

二、P2P网络中：为什么1类LSA就够了？

在P2P网络中，两台路由器R1和R2直连，网段是10.0.12.0/24。

R1的1类LSA里有什么？

bash 复制代码

链路1（Type 1 - P2P）：
- 链路ID = R2的Router ID（拓扑信息：我邻居是R2）
- 链路数据 = 10.0.12.1（拓扑信息：我用这个IP连的）
- 度量值 = 10

链路2（Type 3 - StubNet）：
- 链路ID = 10.0.12.0（网段信息：这个链路的网段号）
- 链路数据 = 255.255.255.0（网段信息：掩码）
- 度量值 = 10

R2的1类LSA同理。

现在，SPF算法收到这两份LSA后：

拓扑信息完整：从R1的P2P链路知道R1-R2相连，从R2的P2P链路也印证了这一点。拓扑图清晰。
网段信息完整：从R1的StubNet知道10.0.12.0/24挂在R1上，从R2的StubNet知道10.0.12.0/24也挂在R2上（其实描述的是同一个网段，但SPF算法能处理）。

所以，P2P网络中的1类LSA确实可以独立计算路由。 因为它同时提供了拓扑信息和网段信息。

三、广播型网络中：为什么1类LSA不够？

现在看广播型网络，以太网上有R1、R2、R3，DR是R2，网段是192.168.1.0/24。

1. 1类LSA里有什么？

R1的1类LSA：

bash 复制代码

链路类型 = 2（TransNet）
链路ID = 192.168.1.2（DR的接口IP）
链路数据 = 192.168.1.1（R1自己的IP）
度量值 = 10

R2的1类LSA：

bash 复制代码

链路类型 = 2（TransNet）
链路ID = 192.168.1.2（DR的接口IP）
链路数据 = 192.168.1.2（R2自己的IP）
度量值 = 10

R3的1类LSA：

bash 复制代码

链路类型 = 2（TransNet）
链路ID = 192.168.1.2（DR的接口IP）
链路数据 = 192.168.1.3（R3自己的IP）
度量值 = 10

2. 现在看缺少了什么

第一：缺少掩码信息

在P2P网络中，掩码信息由Type 3（StubNet）链路提供
但在广播型网络中，1类LSA里没有任何Type 3链路来描述这个广播网的掩码
SPF算法知道R1连到了一个叫"192.168.1.2"的东西，但它不知道这个网络有多大（是/24还是/16？）

第二：缺少完整的拓扑信息

从R1的1类LSA，只知道R1连到了"192.168.1.2"
从R2的1类LSA，只知道R2也连到了"192.168.1.2"
从R3的1类LSA，只知道R3也连到了"192.168.1.2"
但SPF算法不知道R1、R2、R3之间是什么关系！ 它们是两两相连？还是都连到一个中心节点？拓扑图不完整。

四、为什么广播型网络的1类LSA不能放掩码信息和完整拓扑？

你问到了一个关键：为什么不能像P2P那样，也在1类LSA里加一个StubNet来描述这个广播网的掩码？

这个问题要从两个层面回答。

层面一：为什么不能放掩码？

假设允许每个路由器都在1类LSA里加一个StubNet来描述这个广播网的掩码，会发生什么？

R1的1类LSA：StubNet，192.168.1.0/24
R2的1类LSA：StubNet，192.168.1.0/24
R3的1类LSA：StubNet，192.168.1.0/24
......

结果：同一个网段的掩码信息被重复描述了N次！

这带来了几个严重问题：

LSA数量膨胀：本来只需要1条信息，现在变成N条
资源浪费：每台路由器都要存储和处理这些重复信息
逻辑混淆：SPF算法收到N条一模一样的网段信息，它该信谁的？这N条信息其实描述的是同一个网段，但算法无法知道它们是重复的，只能当成N个不同的网段来处理，导致路由计算错误

所以，OSPF的设计原则是：能在一条LSA里说清楚的事，绝不用N条。 广播网的掩码由DR统一发一次就够了。

层面二：为什么不能放完整拓扑？

完整拓扑指的是：R1、R2、R3之间的连接关系。

问题：1类LSA是以"我"为视角的，它无法描述"别人之间的关系"。

R1的1类LSA只能说"我连到了DR"，但不能说"R2和R3也连到了DR"
这是视角限制------每个人只能说自己，不能说别人

要描述"这个网上都有谁"，需要一个上帝视角。这个上帝视角就是DR------因为它和所有人都建立了邻接关系，它知道所有人的存在。

所以，完整拓扑信息只能由DR通过2类LSA来提供。

五、完整的拼图

现在把广播型网络的完整信息拼起来：

LSA类型	提供什么信息	谁提供	类比
1类LSA的TransNet链路	每个路由器说"我连到了那个网"	每个路由器自己	每个人说"我住在这个小区"
2类LSA（Network LSA）	这个网的掩码 + 这个网上有谁	DR	物业发公告"小区里有张三、李四、王五，地址是xx街"

SPF算法需要两者结合才能画出完整的拓扑图：

从1类LSA的TransNet链路知道：R1、R2、R3都连到了同一个网（通过DR的IP识别）
从2类LSA知道：这个网的掩码是/24，这个网上有R1、R2、R3
于是SPF算法知道：这个广播网是一个"伪节点"，R1、R2、R3都连到这个伪节点上

这就是广播型网络中1类LSA无法独立计算路由的根本原因------它必须依赖2类LSA的补充，才能获得完整的掩码信息和拓扑信息。

2类LSA

类型：Network-LSA

名字：取自DR的接口的IP地址

通告路由器：DR接口所在路由器的Router-id

传播范围：区域内

作用：辅助1类LSA，计算域内路由

：如何辅助的？

1）补全了DR所在网段的掩码信息

2）补全了DR所在网段的完整的拓扑信息

记录了所有和DR建立完全邻接关系的路由器，描述完整的拓扑信息

备注：在广播型网络中，1类和2类LSA，共同计算域内路由

要让一台网络中同时存在DR和BDR，必须同时满足以下两个条件：

网络类型 ：必须是广播型多路访问网络 （如以太网）或 NBMA 网络。
设备数量 ：该网段上必须至少有3台（或更多）运行OSPF的路由器。

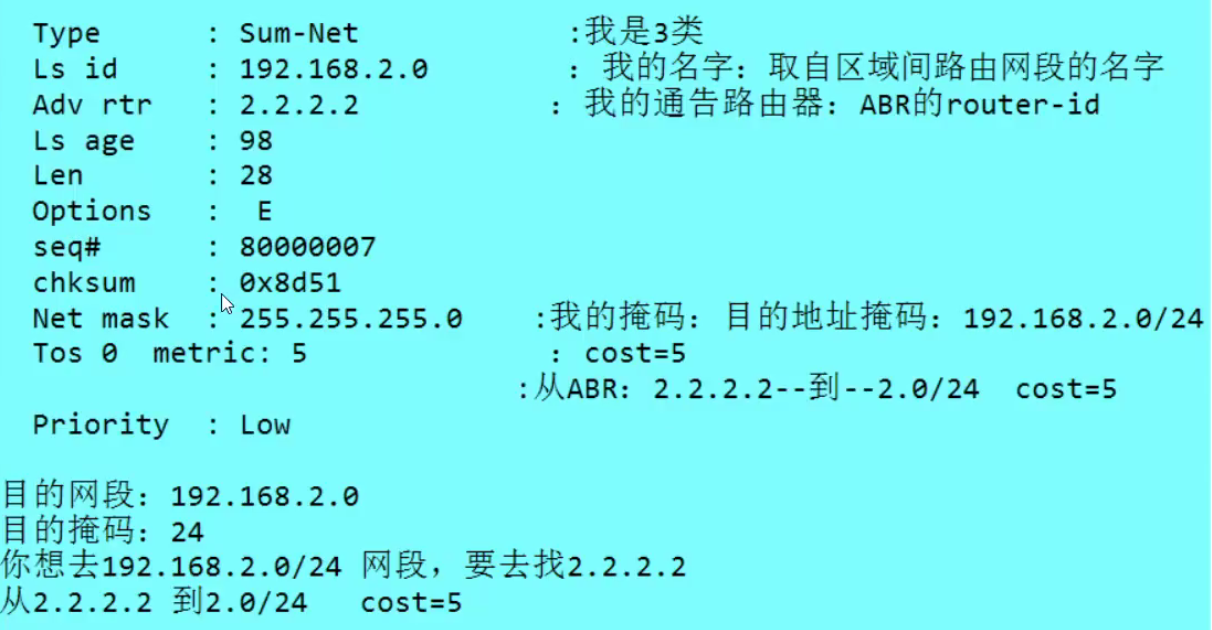

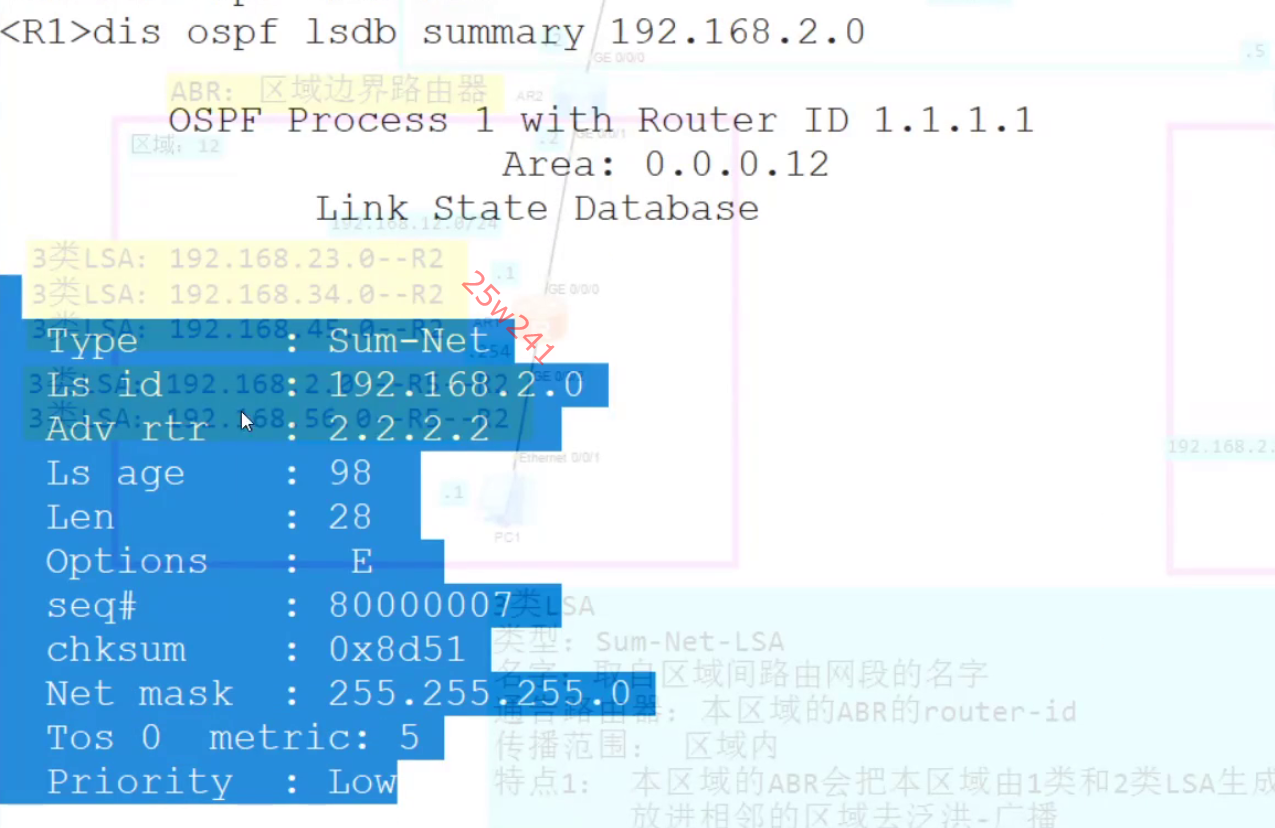

三类LSA

类型：sum-net-LSA (network-summary)

名字：取自-区域之间路由网段的名字

通告路由器：本区域的ABR设备的router-id

传递范围：区域内

解析：3类LSA在传播的过程中，每经过一个ABR设备，那个通告路由器就会发送1次变化

变成所经过的那台ABR设备的router-id

判断一个LSA，我们通常看LSA的三元组：类型，名字，通告路由器

如果一个LSA的三元组发生变化，我们就认为他们不是同一个3类LSA

特点：区域的ABR设备把区域内由1类和2类LSA计算出来的域内路由

变成3类LSA，在相邻的区域内泛洪

区域内的ABR设备还会把从骨干区域学习到的3类LSA泛洪相邻的区域

作用：计算域间路由，实现区域和区域之间的通信

查询命令：

<R1>dis ospf lsdb summary

<R1>dis ospf lsdb summary 192.168.2.0

查看R1上的OSPF协议路由表

三类LSA跨区域传播

通告路由器已经发生变化了。

三类LSA（Sum-Net LSA）每经过一个ABR（区域边界路由器），Advertising Router 字段一定会变成当前这个ABR的Router ID。

只有修改了通告路由器ID，才能算出下一跳

理解不同LSA的Link State ID

LSA类型	描述对象	对象属于哪类概念	Link State ID是什么	为什么这么设计
一类LSA (Router)	一台路由器	拓扑节点	Router ID	路由器自己的身份证号
二类LSA (Network)	一个广播网段	拓扑节点（伪节点）	DR的接口IP	广播网本身没有ID，用它的代表（DR）的IP来标识
三类LSA (Sum-Net)	一个IP网段	地址范围	网段号（如192.168.1.0）	网段号本身就是这个地址范围的ID
四类LSA (Sum-ASBR)	ASBR的位置	拓扑节点	ASBR的Router ID	描述的是"ASBR这台路由器在哪"
五类LSA (External)	外部IP网段	地址范围	外部网段号	同三类，描述的是网段本身

概念	本质	对应LSA	Link State ID设计
广播网段	物理/逻辑拓扑实体	二类LSA	借用DR的接口IP作为ID
IP网段	地址范围	三类/五类LSA	直接用网段号作为ID

一句话：广播网段是"容器"，IP网段是"内容"；容器用代表的名字（DR的IP），内容用自己的名字（网段号）。

三类LSA结构

再加上R1出接口的cost=1

不同维度理解OSPF的分类

网络功能角色 （Stub vs Transit）、LSA类型 （一类LSA里的链路类型）、路由范围（域内 vs 域间）

一、先区分三个不同的维度

维度	包含的概念	回答的问题
网络功能角色	Stub网络、Transit网络	这个网络是用来干什么的？（终点还是中转？）
LSA类型	一类LSA、二类LSA、三类LSA	用什么数据结构来描述网络信息？
路由范围	域内路由、域间路由、域外路由	这条路由信息的来源范围是哪里？

二、维度一：网络功能角色（Stub vs Transit）

这是网络本身的属性，和OSPF协议无关，是网络设计层面的概念。

网络类型	定义	例子	特征
Stub网络（末梢网络）	只连接终端设备，不承载穿越流量	一个只连PC的网段	流量只进不出，是"终点"
Transit网络（传输网络）	连接路由器，承载穿越流量	路由器之间的互联链路	流量可以穿过去，是"路径"

这个分类是独立于OSPF的------无论你跑什么路由协议，网络本身就有这个属性。

三、维度二：LSA类型（一类LSA怎么描述这些网络）

现在看OSPF的一类LSA是如何描述这两类网络的。

1. 一类LSA如何描述Stub网络？

用 Type 3（StubNet）链路。

例子： R1连着一个终端网段192.168.1.0/24。

R1的一类LSA里会写：

bash 复制代码

链路类型 = 3 (StubNet)
链路ID = 192.168.1.0 (网段号)
链路数据 = 255.255.255.0 (掩码)
度量值 = 1

含义： "我（R1）身上挂着这么一个Stub网络，你们可以通过我来访问它。"

2. 一类LSA如何描述Transit网络？

用 Type 1（P2P） 或 Type 2（TransNet）链路。

例子1（P2P）： R1和R2直连。

R1的一类LSA：

bash 复制代码

链路类型 = 1 (P2P)
链路ID = R2的Router ID (邻居是谁)
链路数据 = 10.0.12.1 (我的接口IP)
度量值 = 10

例子2（TransNet）： R1连到一个以太网，DR是R2。

R1的一类LSA：

bash 复制代码

链路类型 = 2 (TransNet)
链路ID = 192.168.1.2 (DR的IP)
链路数据 = 192.168.1.1 (我的接口IP)
度量值 = 10

含义： "我（R1）连到了这么一个Transit网络，可以通过它到达其他路由器。"

3. 关键点：一类LSA同时包含Stub和Transit信息

一台路由器的一类LSA里，可能同时有：

Type 3（StubNet）：描述它直连的终端网段
Type 1/2（P2P/TransNet）：描述它连到的Transit网络

所以，一类LSA是"路由器自己的自我介绍信"，里面既有它身上的Stub网络，也有它连到的Transit网络。

四、维度三：路由范围（域内 vs 域间）

这是路由信息的传播范围。

路由类型	定义	由什么LSA产生
域内路由（Intra-Area）	同一区域内的路由	一类LSA + 二类LSA
域间路由（Inter-Area）	不同区域间的路由	三类LSA（Sum-Net）
域外路由（External）	从OSPF域外引入的路由	五类LSA / 七类LSA

域内路由的计算：

在区域内，路由器通过：

一类LSA：知道每台路由器的连接情况（包括它连到的Transit网络和它身上的Stub网络）
二类LSA：知道广播型Transit网络的完整拓扑（谁在这个网上）

结合起来，就能算出整个区域的拓扑，并把Stub网络作为"叶子"挂上去。

域间路由的计算：

当ABR把一个区域的路由通告到另一个区域时，它不会把一类LSA发过去（因为一类LSA不能跨区域）。它会把区域内的网段信息 提取出来，生成三类LSA。

三类LSA只包含：

网段号
掩码
度量值

它不包含拓扑信息------所以其他区域的路由器只知道"有这么个网段，要通过那个ABR过去"，但不知道那个区域里面长什么样。

五、现在把三个维度串起来看

用一张表理清：

概念	属于哪个维度	具体内容	和一类LSA的关系
Stub网络	网络功能角色	连接终端的"终点"网络	由一类LSA的Type 3（StubNet）描述
Transit网络	网络功能角色	连接路由器的"路径"网络	由一类LSA的Type 1/2（P2P/TransNet）描述
域内路由	路由范围	区域内部的路由	基于一类LSA（+二类LSA）计算得出
域间路由	路由范围	区域之间的路由	由三类LSA承载，一类LSA不参与

六、为什么要有这些区别？

OSPF这样设计的根本原因，是为了分层、分类地处理不同信息：

区分Stub和Transit：因为它们在网络中的作用不同------Stub是终点，只需要被访问；Transit是路径，需要知道拓扑。所以描述方式也不同。
区分域内和域间：因为区域内部需要精确拓扑，区域之间只需要路由方向。这是OSPF可扩展性的核心。
一类LSA同时包含Stub和Transit：因为一台路由器同时扮演两个角色------它既是某些网段的"终点"，也是通往其他路由器的"路径点"。一份自我介绍信当然要包含这两个方面。

一句话：Stub/Transit是"网络的功能分类"，一类LSA是"描述工具"，Inter-area是"传播范围"。工具用来描述功能，传播范围决定信息能走多远。

bash 复制代码

1. 一类LSA：只说自己
只描述"我"这台路由器的情况

说"我"连到了哪些Transit网络（Type 1/2）

说"我"身上挂着哪些Stub网络（Type 3）

绝不描述别人之间的关系

好处： 每个路由器只说自己，LSA数量 = 路由器数量，线性增长。

2. 二类LSA：由代表（DR）说广播网
只由DR发一份，描述这个广播网上的所有路由器

一份LSA，解决一个广播网的完整拓扑

好处： 无论广播网上有多少台路由器，只需要1份二类LSA，O(N²)变O(N)。

3. 三类LSA：由ABR说其他区域
只包含网段信息，不包含拓扑

实现了区域隔离，保证了可扩展性

好处： 区域1的内部拓扑变化，不会影响区域0，只需要更新三类LSA。

4. 五类LSA：由ASBR说外部
只包含外部网段信息

实现了内外隔离

好处： 外部路由震荡，不影响内部OSPF计算。

设计目标	解决方案	对应LSA
每个路由器只说自己	一类LSA只描述自己	一类LSA
广播网拓扑由代表统一说	DR发二类LSA，避免重复	二类LSA
区域间只传路由，不传拓扑	ABR发三类LSA，实现隔离	三类LSA
外部路由单独处理	ASBR发五类LSA，内外隔离	五类LSA

五类LSA

类型：External-LSA

名字：取自引入外部路由网段的名字

通告路由器：ASBR的Router-id

传播范围：整个OSPF网络

特点：5类LSA会传播到整个OSPF网络

会在所有运行OSPF协议的路由器中泛洪 (特殊区域除外)

5类LSA不属于任何一个区域

作用：用于通告外部路由（用于计算外部路由）

查询命令：

dis ospf lsdb ase

dis ospf lsdb ase 192.168.3.0
