🚀 LVS TUN 模式全景解析：跨地域负载均衡的"隧道魔法"
"当 DR 模式受限于局域网，NAT 模式困于性能瓶颈------TUN 模式用 IP 隧道打破空间壁垒。"
------ 本文带你彻底搞懂 LVS 最灵活的工作模式：TUN 模式
📌 一、什么是 LVS TUN 模式？
LVS（Linux Virtual Server） 是 Linux 内核自带的四层负载均衡器，支持三种工作模式：
- NAT 模式（Network Address Translation）
- DR 模式（Direct Routing）
- TUN 模式（IP Tunneling）← 本文主角
TUN 模式 = IP 隧道 + 直接路由 。它通过将原始数据包封装进一个新的 IP 包中，通过"虚拟专用网络"传输到后端服务器，再由后端服务器解封装并直接响应客户端。适用于跨地域、跨网段、高性能要求的场景。
💡 简单说：TUN 是 DR 的"进阶版"，解决了 DR 必须在同一广播域的问题！

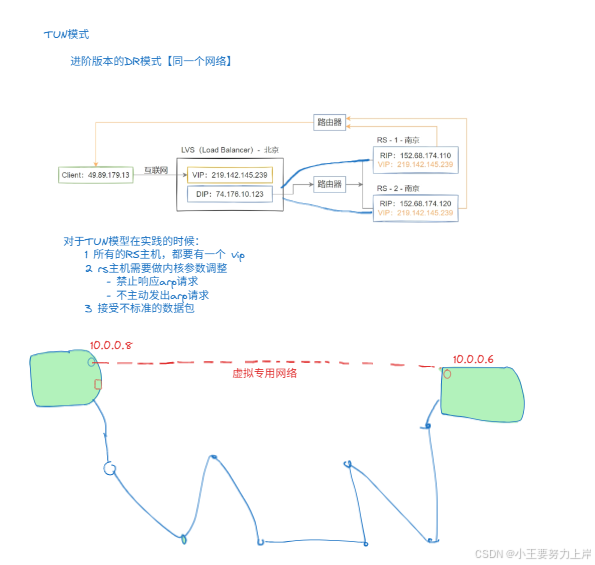

🖼️ 二、架构图解：TUN 模式下的数据流
TUN 模式的核心流程：
[Client] → [Internet] → [LVS (北京)] → [路由器/公网] → [RS-1 / RS-2 (南京)]
↑ ↓
└─────── 响应包直连客户端 ─────🔹 图中关键元素说明：
| 组件 | IP 地址 | 角色 |
|---|---|---|
| Client | 49.89.179.13 |
发起请求的客户端 |
| LVS (北京) | VIP: 219.142.145.239 DIP: 74.176.10.123 |
负载均衡器，对外提供 VIP，对内做隧道封装 |
| RS-1 (南京) | RIP: 152.68.174.110 VIP: 219.142.145.239 |
真实服务器 1，配置了 VIP 并禁止 ARP |
| RS-2 (南京) | RIP: 152.68.174.120 VIP: 219.142.145.239 |
真实服务器 2，配置了 VIP 并禁止 ARP |
| 路由器 | - | 连接不同地域的网络设备 |
💡 注意：所有 RS 必须配置相同的 VIP，并且禁止响应 ARP 请求，避免与 LVS 冲突！
🔄 三、数据包完整生命周期（双向转换）
我们分"请求"和"响应"两个阶段，逐层拆解数据包的变化。
➤ 阶段一：客户端发送请求 → LVS 接收
原始请求包（Client → LVS）：
Src IP: 49.89.179.13 （客户端）
Dst IP: 219.142.145.239 （VIP）
Src Port: 54321
Dst Port: 80→ 数据包到达 LVS，触发隧道封装规则。
➤ 阶段二：LVS 执行 IP 隧道封装
LVS 根据调度算法选择一个 RS（比如 RS-1），然后：
✅ 封装新 IP 头：
外层 Src IP: 74.176.10.123 （LVS 的 DIP）
外层 Dst IP: 152.68.174.110 （RS-1 的 RIP）
内层原包保持不变：
Src IP: 49.89.179.13
Dst IP: 219.142.145.239📦 封装后的数据包（LVS → RS-1）：
[外层 IP 头] → [内层 IP 头 + TCP/UDP + Data]→ 数据包通过公网或专网发送到 RS-1。
➤ 阶段三：RS 解封装并处理请求
RS-1 收到包后：
- 检查外层目标 IP 是自己（
152.68.174.110）→ 接受 - 解封装，取出内层数据包
- 检查内层目标 IP 是 VIP（
219.142.145.239）→ 因为本机也配置了这个 VIP，所以接受 - 处理业务逻辑（如 Web 服务）
- 构造响应包：
响应包（RS-1 → Client）：
Src IP: 219.142.145.239 （VIP）
Dst IP: 49.89.179.13 （客户端）
Src Port: 80
Dst Port: 54321⚠️ 注意：这个包的源 IP 是 VIP，但 RS 并没有经过 LVS，而是直接发给客户端！这就是"直接路由"的精髓！
➤ 阶段四：客户端接收响应
客户端收到响应包：
Src IP: 219.142.145.239 （VIP）
Dst IP: 49.89.179.13 （客户端）→ 客户端认为是一直在和 VIP 通信，完全无感知！
🧩 四、OSI 层级变化对比表
| 层级 | 字段 | 请求包 (Client→LVS) | 隧道包 (LVS→RS) | 响应包 (RS→Client) |
|---|---|---|---|---|
| 应用层 | Data | GET /index.html |
GET /index.html |
HTTP 200 OK |
| 传输层 | Port | Sport:54321, Dport:80 |
Sport:54321, Dport:80 |
Sport:80, Dport:54321 |
| 网络层 | IP | Src:C, Dst:VIP |
外层: Src:LVS_DIP, Dst:RIP 内层: Src:C, Dst:VIP |
Src:VIP, Dst:C |
| 链路层 | MAC | Dst:LVS_MAC |
Dst:Router_MAC |
Dst:Client_GW_MAC |
✅ 结论：TUN 模式不修改原始数据包的 IP 地址，只是在外层加了一个新的 IP 头，因此对上层协议完全透明！
⚙️ 五、TUN 模式配置要点
1️⃣ LVS 侧配置
# 1. 启用 IP 转发 (必须)
echo 1 > /proc/sys/net/ipv4/ip_forward
# 2. 添加虚拟服务 (VIP:80)，使用加权轮询 (wrr)
ipvsadm -A -t 219.142.145.239:80 -s wrr
# 3. 添加真实服务器 (RIP:80)，指定为 TUN 模式 (-i)
ipvsadm -a -t 219.142.145.239:80 -r 152.68.174.110:80 -w 1 -i
ipvsadm -a -t 219.142.145.239:80 -r 152.68.174.120:80 -w 1 -i2️⃣ RS 侧配置
# 1. 配置 VIP 到 lo 接口 (别名)
ifconfig lo:0 219.142.145.239 netmask 255.255.255.255 up
# 2. 禁止响应 ARP 请求 (关键！)
echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
# 3. 可选：关闭防火墙或放行 80 端口
iptables -F❗ 警告：如果 RS 没有正确配置 VIP 和 ARP 参数，会导致 VIP 冲突或无法接收隧道包！
🆚 六、TUN vs NAT vs DR 模式对比速查表
| 特性 | NAT 模式 | DR 模式 | TUN 模式 |
|---|---|---|---|
| 是否改 IP | ✅ 改（DNAT + SNAT） | ❌ 不改 IP，只改 MAC | ❌ 不改 IP，只加外层 IP 头 |
| 响应是否经 LVS | ✅ 是 | ❌ 否 | ❌ 否 |
| 性能 | ⭐⭐⭐ 中等 | ⭐⭐⭐⭐⭐ 极高 | ⭐⭐⭐⭐ 高 |
| 是否支持端口映射 | ✅ 是 | ❌ 否 | ❌ 否 |
| 是否支持跨网段 | ✅ 是 | ❌ 否 | ✅ 是 |
| 是否需要 ip_forward | ✅ 是 | ❌ 否 | ✅ 是 |
| 应用场景 | 小规模、复杂协议、跨网段 | 高性能 Web、API、同局域网 | 跨地域、大规模集群 |
🎯 七、总结：TUN 模式的价值与局限
✅ 优势：
- 跨地域部署：RS 可以分布在不同城市甚至国家。
- 高性能：响应包不经过 LVS，减轻 LVS 负载。
- 协议透明：不修改原始数据包，支持 HTTPS、FTP 等复杂协议。
❌ 劣势：
- 配置复杂：需要在 RS 上配置 VIP 和调整内核参数。
- 依赖隧道：需要确保 LVS 和 RS 之间网络可达（公网或专网）。
- 安全风险：隧道包可能被拦截或篡改（建议结合 IPSec 加密）。
💡 八、延伸思考
- 如果你想进一步优化性能？👉 学习 DPDK + LVS
- 如果你需要更高可用性？👉 学习 Keepalived + LVS
- 如果你想结合容器化部署？👉 学习 Kubernetes Service + LVS
📎 附录：常用调试命令
# 查看 IPVS 规则
ipvsadm -Ln
# 查看隧道接口
ip tunnel show
# 抓包验证隧道封装 (在 LVS 上执行)
tcpdump -i any host 152.68.174.110 -nn
# 检查 ARP 配置 (在 RS 上执行)
cat /proc/sys/net/ipv4/conf/lo/arp_ignore
cat /proc/sys/net/ipv4/conf/lo/arp_announce📣 结语
