深入解剖STL RB-tree(红黑树)：用图解带入相关复杂操作实现

燃于AC之乐2026-03-12 12:26

👇点击进入作者专栏：

《算法画解》✅

《linux系统编程》✅

《C++》✅

文章目录

  • 一、红黑树介绍
    • [1. 什么是红黑树？](#1. 什么是红黑树？)
    • [2. 红黑树的规则](#2. 红黑树的规则)
    • [3. 为什么最长路径不超过最短路径的两倍？](#3. 为什么最长路径不超过最短路径的两倍？)
    • [4. 红黑树的效率](#4. 红黑树的效率)
  • 二、红黑树的实现
    • [2.1 红黑树的节点结构](#2.1 红黑树的节点结构)
    • [2.2 红黑树整体结构](#2.2 红黑树整体结构)
  • 三、红黑树的插入操作
    • [3.1 插入的大致流程](#3.1 插入的大致流程)
    • [3.2 插入后的三种情况](#3.2 插入后的三种情况)
      • 情况1：叔叔节点存在且为红色（变色处理）
      • [情况2：叔叔节点不存在或为黑色 + cur和p在同一侧（单旋+变色）](#情况2：叔叔节点不存在或为黑色 + cur和p在同一侧（单旋+变色）)
      • [情况3：叔叔节点不存在或为黑色 + cur和p在不同侧（双旋+变色）](#情况3：叔叔节点不存在或为黑色 + cur和p在不同侧（双旋+变色）)
    • [3.3 插入完整代码](#3.3 插入完整代码)
    • [3.4 旋转操作的实现](#3.4 旋转操作的实现)
  • 四、红黑树的查找
  • 五、红黑树的验证
    • [5.1 验证的思路](#5.1 验证的思路)
    • [5.2 验证的代码实现](#5.2 验证的代码实现)
    • [5.3 中序遍历（验证有序性）](#5.3 中序遍历（验证有序性）)

一、红黑树介绍

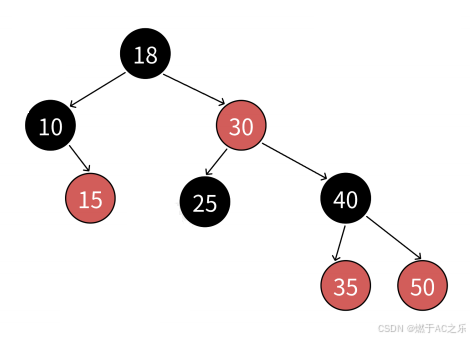

1. 什么是红黑树？

红黑树是一种自平衡的二叉搜索树 。它在每个节点上增加一个存储位表示节点的颜色，可以是红色或黑色。通过对任何一条从根到叶子（空节点）路径上节点的颜色进行约束，红黑树确保没有一条路径会比其他路径长出两倍 ，因此是近似平衡的。

红黑树的平衡不像AVL树那样严格，但它的旋转次数更少，插入删除的效率也更高。

2. 红黑树的规则

红黑树的平衡靠以下4条规则来维持：

  1. 每个节点不是红色就是黑色

  2. 根节点是黑色的

  3. 如果一个节点是红色的，那么它的两个孩子节点必须是黑色的（即不能有连续的红色节点）

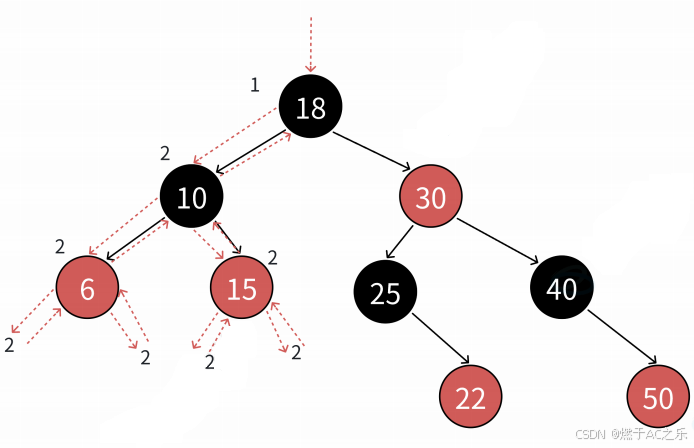

  4. 对于任意节点，从该节点到其所有叶子节点的简单路径上，黑色节点数量相同

    注意：叶子节点不一定为红色，可以为黑（那是调整过后的结果）。

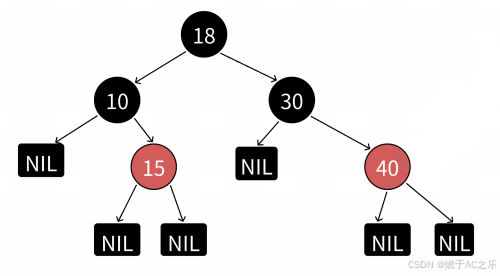

规则4中提到的叶子节点指的是空节点（NIL），它们被认为是黑色的。虽然在实际实现中我们通常不显式处理NIL节点，但理解它们有助于理解路径的定义。

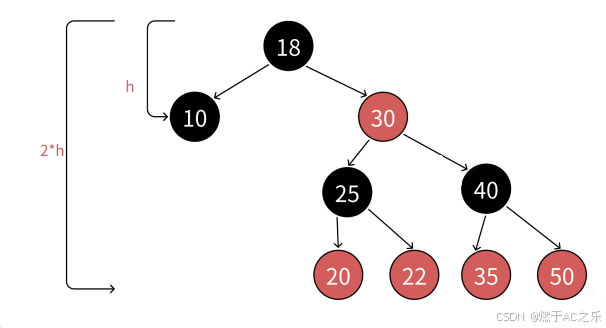

3. 为什么最长路径不超过最短路径的两倍？

  • 根据规则4，每条路径上黑色节点数相同，假设为 bh（black height）。
  • 最短路径：全黑，长度为 bh。
  • 最长路径：黑-红交替，长度为 2 * bh。
  • 因此，任意路径长度 h 满足：bh ≤ h ≤ 2 * bh。

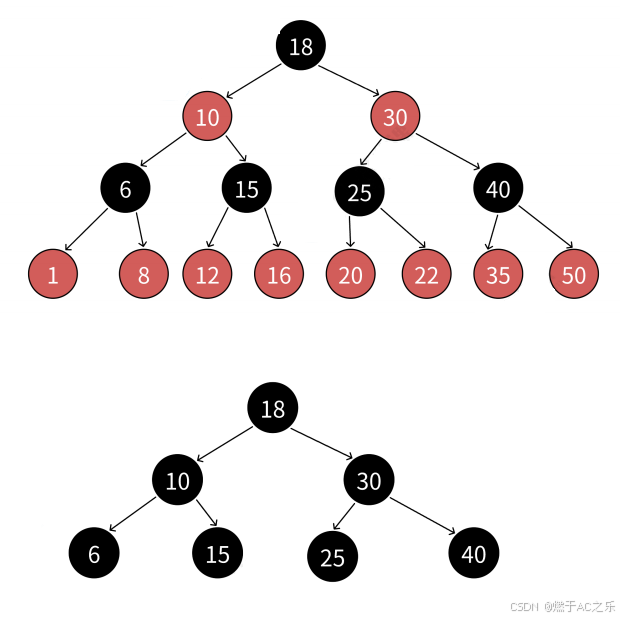

4. 红黑树的效率

假设树中节点数为 N，最短路径长度为 h，则：

2^h - 1 <= N <= 2^(2h) - 1

可得 h ≈ logN，最坏情况下路径长度为 2logN，因此红黑树的查找、插入、删除操作时间复杂度仍为 O(logN)。

相比AVL树，红黑树的平衡控制更宽松，旋转次数更少，适合频繁插入删除的场景。

二、红黑树的实现

2.1 红黑树的节点结构

源码：

c++ 复制代码
typedef bool __rb_tree_color_type;
const __rb_tree_color_type __rb_tree_red = false; // 红色为 0
const __rb_tree_color_type __rb_tree_black = true; // 黑色为 1

struct __rb_tree_node_base
{
    typedef __rb_tree_color_type color_type;
    typedef __rb_tree_node_base* base_ptr;

    color_type color;    // 节点颜色，非红即黑
    base_ptr parent;    // RB 树的许多操作，必须知道父节点
    base_ptr left;      // 指向左节点
    base_ptr right;     // 指向右节点

static base_ptr minimum(base_ptr x)
{
while (x->left != 0) x = x->left;
return x;
}

static base_ptr maximum(base_ptr x)
{
    while (x->right != 0) x = x->right; // 一直向右走，就会找到最大值，
    return x; // 这是二叉搜索树的特性
}
};

template <class Value>
struct _rb_tree_node : public _rb_tree_node_base
{
    typedef _rb_tree_node<Value>* link_type;
    Value value_field; // 节点值
};

实现：

每个节点除了存储键值对、左右子节点指针、父节点指针外，还需要存储颜色。

cpp 复制代码
// 枚举颜色
enum Colour
{
    RED,
    BLACK
};

// 红黑树节点结构
template<class K, class V>
struct RBTreeNode
{
    pair<K, V> _kv;                      // 键值对
    RBTreeNode<K, V>* _left;              // 左孩子
    RBTreeNode<K, V>* _right;             // 右孩子
    RBTreeNode<K, V>* _parent;            // 父节点（方便向上更新）
    Colour _col;                           // 节点颜色

    // 构造函数
    RBTreeNode(const pair<K, V>& kv)
        : _kv(kv)
        , _left(nullptr)
        , _right(nullptr)
        , _parent(nullptr)
        , _col(RED)                         // 默认新节点为红色
    {}
};

新节点为什么默认是红色？

如果插入黑色节点，会直接违反规则4（黑色节点数变化），修复成本太高。插入红色节点不会改变黑色节点数，只可能违反规则3（连续红色），更容易修复。

2.2 红黑树整体结构

cpp 复制代码
template<class K, class V>
class RBTree
{
    // 类型重命名，方便使用
    typedef RBTreeNode<K, V> Node;

public:
    // 构造函数（默认根节点为空）
    RBTree() : _root(nullptr) {}

    // 插入接口
    bool Insert(const pair<K, V>& kv);

    // 查找接口
    Node* Find(const K& key);

    // 验证是否满足红黑树性质
    bool IsBalance();

    // 中序遍历（用于验证有序性）
    void InOrder()
    {
        _InOrder(_root);
        cout << endl;
    }

private:
    // 旋转操作（与AVL树类似，但不需要更新平衡因子）
    void RotateL(Node* parent);   // 左单旋
    void RotateR(Node* parent);   // 右单旋

    // 递归辅助函数
    void _InOrder(Node* root);
    bool Check(Node* root, int blackNum, const int refNum);

    // 根节点
    Node* _root = nullptr;
};

三、红黑树的插入操作

3.1 插入的大致流程

  1. 按二叉搜索树的规则插入新节点。
  2. 新节点默认是红色。
  3. 如果插入后父节点是黑色，则插入结束（没有违反规则）。
  4. 如果父节点是红色，则违反规则3（连续红色），需要修复。
  5. 根据叔叔节点的颜色和位置，分情况处理。

3.2 插入后的三种情况

为了方便描述，我们约定：

  • cur：当前新插入的节点（红色）
  • p：父节点（红色，因为如果是黑色就不用处理了）
  • g：祖父节点（一定是黑色，因为不能连续红）
  • u：叔叔节点（p的兄弟，颜色不确定）

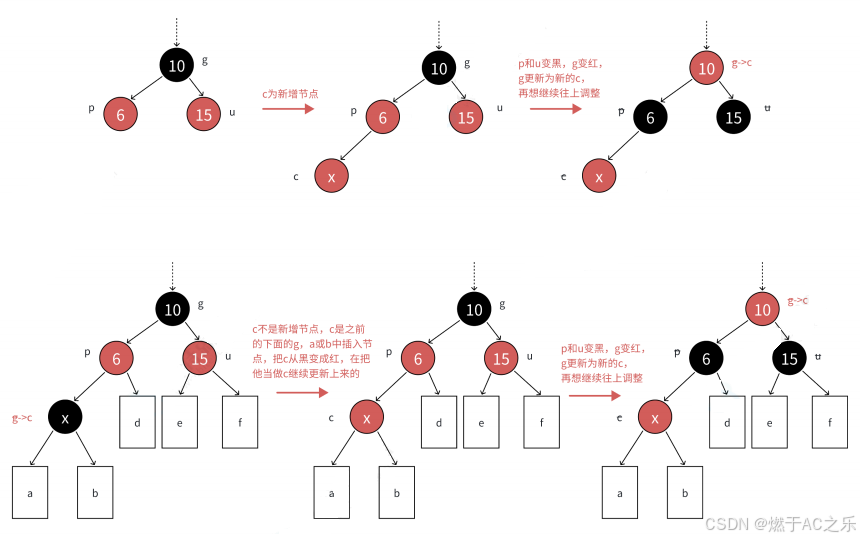

情况1：叔叔节点存在且为红色（变色处理）

【场景描述】

  • u 存在且为红色
  • p 为红色，g 为黑色

【处理方式】

  • 将 p 和 u 变为黑色
  • 将 g 变为红色
  • 把 g 当作新的 cur，继续向上检查

【原理分析】

把 p 和 u 变黑，解决了 cur 和 p 连续红的问题；g 变红，保证了从 g 到叶子路径上黑色节点数量不变（因为下面少了两个黑，上面加了一个红，黑数不变）。但 g 变红后可能和它的父节点形成连续红，所以需要继续向上检查。

c++ 复制代码
// 情况1：叔叔存在且为红
if (uncle && uncle->_col == RED)
{
    // 变色
    parent->_col = BLACK;
    uncle->_col = BLACK;
    grandfather->_col = RED;

    // 继续向上处理
    cur = grandfather;
    parent = cur->_parent;
}

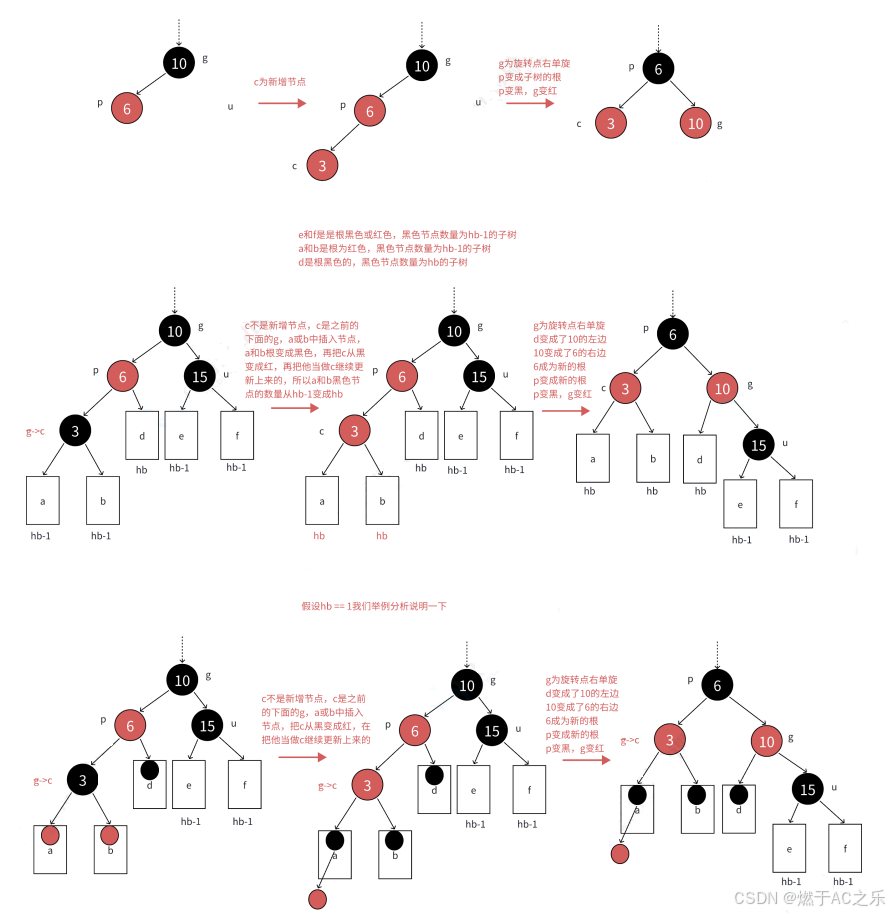

情况2：叔叔节点不存在或为黑色 + cur和p在同一侧（单旋+变色）

【场景描述】

  • u 不存在 或 u 存在且为黑色
  • cur 和 p 在同一侧（都是左孩子 或 都是右孩子）

【处理方式】

  • 以 g 为旋转点进行单旋（左左→右旋，右右→左旋）
  • 旋转后：p 变黑，g 变红
  • 调整结束（不需要继续向上）

【原理分析】

为什么单旋后不用继续向上？因为旋转后 p 成了子树的新根，且 p 是黑色，无论它的父节点是什么颜色，都不会违反规则（红节点下面不能接红，但黑节点下面随便接）。

c++ 复制代码
// 情况2：左左（右单旋）
if (cur == parent->_left)
{
    // 右单旋
    RotateR(grandfather);

    // 变色
    parent->_col = BLACK;
    grandfather->_col = RED;

    break;  // 旋转结束，不用继续向上
}

情况3：叔叔节点不存在或为黑色 + cur和p在不同侧（双旋+变色）

【场景描述】

  • u 不存在 或 u 存在且为黑色
  • cur 和 p 在不同侧（p是左孩子，cur是右孩子 或 反之）

【处理方式】

  • 先以 p 为旋转点进行单旋（变成情况2的形状）
  • 再以 g 为旋转点进行单旋
  • 变色：cur 变黑，g 变红
  • 调整结束

【原理分析】

这种情况是"折线"形状，一次旋转解决不了问题。先旋转成"直线"形状，再按情况2处理。

c++ 复制代码
// 情况3：左右（左右双旋）
else  // cur == parent->_right
{
    // 先左旋p，再右旋g
    RotateL(parent);
    RotateR(grandfather);

    // 变色
    cur->_col = BLACK;
    grandfather->_col = RED;

    break;  // 旋转结束，不用继续向上
}

3.3 插入完整代码

cpp 复制代码
bool Insert(const pair<K, V>& kv)
{
    // 1. 空树插入
    if (_root == nullptr)
    {
        _root = new Node(kv);
        _root->_col = BLACK;   // 根节点必须是黑色
        return true;
    }

    // 2. 查找插入位置
    Node* parent = nullptr;
    Node* cur = _root;
    while (cur)
    {
        if (cur->_kv.first < kv.first)
        {
            parent = cur;
            cur = cur->_right;
        }
        else if (cur->_kv.first > kv.first)
        {
            parent = cur;
            cur = cur->_left;
        }
        else
        {
            return false;   // 键值已存在
        }
    }

    // 3. 插入新节点，颜色为红色
    cur = new Node(kv);
    cur->_col = RED;   // 新节点默认红色
    if (parent->_kv.first < kv.first)
        parent->_right = cur;
    else
        parent->_left = cur;
    cur->_parent = parent;

    // 4. 修复红黑树性质
    while (parent && parent->_col == RED)
    {
        Node* grandfather = parent->_parent;

        if (parent == grandfather->_left)
        {
            Node* uncle = grandfather->_right;

            // 情况1：叔叔存在且为红 → 变色
            if (uncle && uncle->_col == RED)
            {
                parent->_col = uncle->_col = BLACK;
                grandfather->_col = RED;

                // 继续向上处理
                cur = grandfather;
                parent = cur->_parent;
            }
            else
            {
                // 情况2：叔叔不存在或为黑
                if (cur == parent->_left)
                {
                    // 左左 → 右单旋
                    RotateR(grandfather);
                    parent->_col = BLACK;
                    grandfather->_col = RED;
                }
                else
                {
                    // 左右 → 左右双旋
                    RotateL(parent);
                    RotateR(grandfather);
                    cur->_col = BLACK;
                    grandfather->_col = RED;
                }
                break;   // 旋转后子树根变黑，不再影响上层
            }
        }
        else // parent == grandfather->_right
        {
            Node* uncle = grandfather->_left;

            if (uncle && uncle->_col == RED)
            {
                parent->_col = uncle->_col = BLACK;
                grandfather->_col = RED;
                cur = grandfather;
                parent = cur->_parent;
            }
            else
            {
                if (cur == parent->_right)
                {
                    // 右右 → 左单旋
                    RotateL(grandfather);
                    parent->_col = BLACK;
                    grandfather->_col = RED;
                }
                else
                {
                    // 右左 → 右左双旋
                    RotateR(parent);
                    RotateL(grandfather);
                    cur->_col = BLACK;
                    grandfather->_col = RED;
                }
                break;
            }
        }
    }

    // 确保根节点始终为黑色
    _root->_col = BLACK;
    return true;
}

3.4 旋转操作的实现

旋转操作和AVL树基本一样，只是不需要更新平衡因子。但要注意父指针的更新！

左单旋：

c++ 复制代码
template<class K, class V>
void RBTree<K, V>::RotateL(Node* parent)
{
    Node* subR = parent->_right;
    Node* subRL = subR->_left;

    // 1. 将subRL链接到parent的右
    parent->_right = subRL;
    if (subRL)
        subRL->_parent = parent;

    // 2. 记录parent的原父节点
    Node* pParent = parent->_parent;

    // 3. subR的左指向parent
    subR->_left = parent;
    parent->_parent = subR;

    // 4. 处理subR与上层节点的链接
    if (parent == _root)
    {
        // parent是根节点
        _root = subR;
        subR->_parent = nullptr;
    }
    else
    {
        // parent是局部子树
        if (pParent->_left == parent)
            pParent->_left = subR;
        else
            pParent->_right = subR;

        subR->_parent = pParent;
    }

    // 注意：不需要更新平衡因子！
}

右单旋：

c++ 复制代码
template<class K, class V>
void RBTree<K, V>::RotateR(Node* parent)
{
    Node* subL = parent->_left;
    Node* subLR = subL->_right;

    // 1. 将subLR链接到parent的左
    parent->_left = subLR;
    if (subLR)
        subLR->_parent = parent;

    // 2. 记录parent的原父节点
    Node* pParent = parent->_parent;

    // 3. subL的右指向parent
    subL->_right = parent;
    parent->_parent = subL;

    // 4. 处理subL与上层节点的链接
    if (parent == _root)
    {
        _root = subL;
        subL->_parent = nullptr;
    }
    else
    {
        if (pParent->_left == parent)
            pParent->_left = subL;
        else
            pParent->_right = subL;

        subL->_parent = pParent;
    }
}

四、红黑树的查找

与普通二叉搜索树相同，时间复杂度 O(logN)。

cpp 复制代码
template<class K, class V>
typename RBTree<K, V>::Node* RBTree<K, V>::Find(const K& key)
{
    Node* cur = _root;

    while (cur)
    {
        if (cur->_kv.first < key)
        {
            cur = cur->_right;  // 去右子树找
        }
        else if (cur->_kv.first > key)
        {
            cur = cur->_left;   // 去左子树找
        }
        else
        {
            return cur;         // 找到了
        }
    }

    return nullptr;  // 没找到
}

五、红黑树的验证

验证一棵树是否是红黑树，不能简单地检查"最长路径≤最短路径的2倍"，因为即使满足这个条件，也可能不满足颜色规则。必须严格检查4条规则。

5.1 验证的思路

  1. 规则1：枚举类型天然保证，不需要检查
  2. 规则2：检查根节点是否为黑色
  3. 规则3：检查是否有连续的红色节点（可以检查红色节点的父节点是否为红色）
  4. 规则4：检查所有路径的黑色节点数是否相等

5.2 验证的代码实现

c++ 复制代码
template<class K, class V>
bool RBTree<K, V>::IsBalance()
{
    if (_root == nullptr)
        return true;

    // 规则2：检查根节点是否为黑色
    if (_root->_col == RED)
    {
        cout << "错误：根节点为红色" << endl;
        return false;
    }

    // 规则4：找一个参考值（最左路径的黑色节点数）
    int refNum = 0;
    Node* cur = _root;
    while (cur)
    {
        if (cur->_col == BLACK)
            refNum++;
        cur = cur->_left;
    }

    // 递归检查每条路径
    return Check(_root, 0, refNum);
}

template<class K, class V>
bool RBTree<K, V>::Check(Node* root, int blackNum, const int refNum)
{
    if (root == nullptr)
    {
        // 走到空节点，说明一条路径走完了

        // 规则4：检查黑色节点数是否等于参考值
        if (blackNum != refNum)
        {
            cout << "错误：黑色节点数量不相等，当前路径有" << blackNum
                 << "个，参考值为" << refNum << endl;
            return false;
        }
        return true;
    }

    // 规则3：检查是否有连续的红色节点
    // 技巧：检查红色节点的父节点（孩子有两个不好检查，检查父亲更方便）
    if (root->_col == RED && root->_parent && root->_parent->_col == RED)
    {
        cout << "错误：存在连续的红色节点，节点值为" << root->_kv.first << endl;
        return false;
    }

    // 统计黑色节点
    if (root->_col == BLACK)
        blackNum++;

    // 递归检查左右子树
    return Check(root->_left, blackNum, refNum)
        && Check(root->_right, blackNum, refNum);
}

5.3 中序遍历（验证有序性）

c++ 复制代码
template<class K, class V>
void RBTree<K, V>::_InOrder(Node* root)
{
    if (root == nullptr)
        return;

    _InOrder(root->_left);
    cout << root->_kv.first << ":" << root->_kv.second << " ";
    _InOrder(root->_right);
}

加油！志同道合的人会看到同一片风景。

看到这里请点个赞 ，关注 ，如果觉得有用就收藏一下吧。后续还会持续更新的。 创作不易，还请多多支持！
