新能源行业作为国家战略扶持的高速发展赛道，锂电池智能制造更是当下增速快、市场前景广阔的核心领域，工业自动化与工业物联网的深度融合，成为锂电企业提升产品精度、降本增效的核心抓手。某专注锂电正负极片生产的新能源企业，主打动力锂电池极片涂布、轧制加工，为保障极片生产的工艺精度与数据可追溯性，现场采用汇川PLC搭配多款RS422协议仪表传感器，却因总线协议不兼容陷入设备通讯瓶颈。通过部署塔讯 TX131-RE-ECS/RS422 总线协议网关，成功实现EtherCAT从站转RS422协议转换，打通设备数据互通链路，助力企业实现锂电极片生产全流程智能化管控，为新能源行业工业自动化升级提供典型参考。
一、案例项目背景
该企业锂电极片生产线核心控制架构分为两大部分：一是整条涂布机、轧制线的主运动控制、工艺启停、速度协同环节，由汇川 PLC 作为EtherCAT主站管控，依托EtherCAT总线协议高速实时的特性，保障多轴运动同步精准，适配锂电极片高速连续生产的工业自动化要求；二是生产线上的在线测厚仪、温湿度传感器、张力检测仪、浆料浓度变送器等关键工艺监测设备，均采用标准RS422 串口协议，负责实时采集极片厚度、烘箱温度、轧制张力、浆料密度等核心工艺参数，这些参数直接决定极片产品合格率，是生产过程中必须实时监控、全程留存的关键数据。

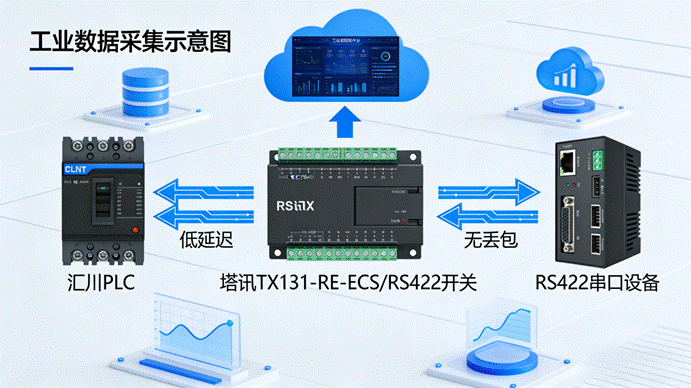

由于汇川PLC采用EtherCAT高速总线协议，现场监测设备为传统RS422串口协议，两种总线协议底层通讯逻辑完全不兼容，PLC无法直接读取RS422设备的工艺数据，监测数据只能通过本地仪表查看，无法上传至控制系统与工业物联网平台，导致工艺参数调控滞后、数据无法追溯，成为企业智能化升级的核心阻碍。企业计划搭建生产数据采集监控系统，依托数据采集器实现全流程工艺数据实时上传、远程调控，但协议壁垒导致数据采集链路中断，系统无法落地。经过多轮选型测试，企业最终选用塔讯 TX131-RE-ECS/RS422 总线协议网关，以EtherCAT从站转RS422串口的模式，搭建稳定、高速的跨协议数据传输通道，解决PLC与串口设备的数据互通痛点。
二、网关核心功能简介

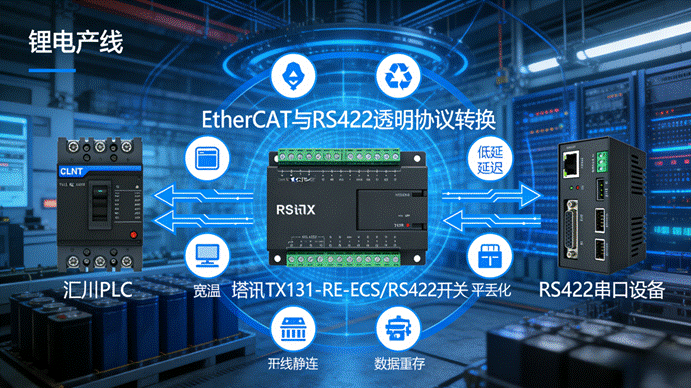

本次应用的塔讯 TX131-RE-ECS/RS422，是专为工业自动化场景设计的工业网关与智能网关，聚焦EtherCAT与RS422总线协议转换核心需求，适配新能源锂电产线高速、高精度、连续运行的作业特点，具备四大核心功能：一是精准实现EtherCAT从站与RS422串口双向透明协议转换，无需修改汇川PLC程序与RS422设备参数，即可实现PLC与串口设备的双向数据交互，传输延迟低、数据无丢包，适配锂电生产高精度要求；二是内置高性能数据采集器模块，实时采集汇川PLC运动参数与RS422设备工艺数据，同步上传至工业物联网平台，实现全流程数据可视化与追溯；三是工业级硬件设计，支持宽温运行、抗电磁干扰、防静电，适配锂电车间复杂工业环境，支持串口数据缓存、断线重连功能，避免工艺数据丢失；四是配置操作简便，支持拨码+网页双配置模式，快速完成协议参数匹配与数据点位映射，大幅缩短项目实施周期，不影响正常生产。

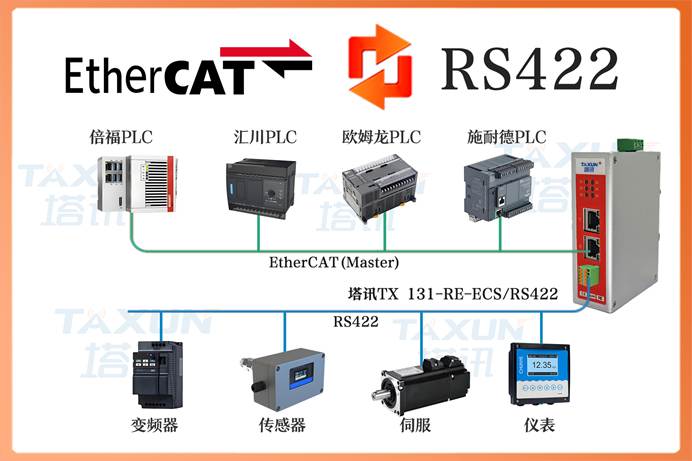

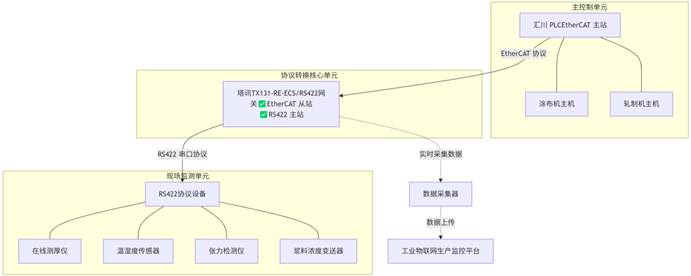

- 系统结构拓扑图
四、现场设备实施配置步骤

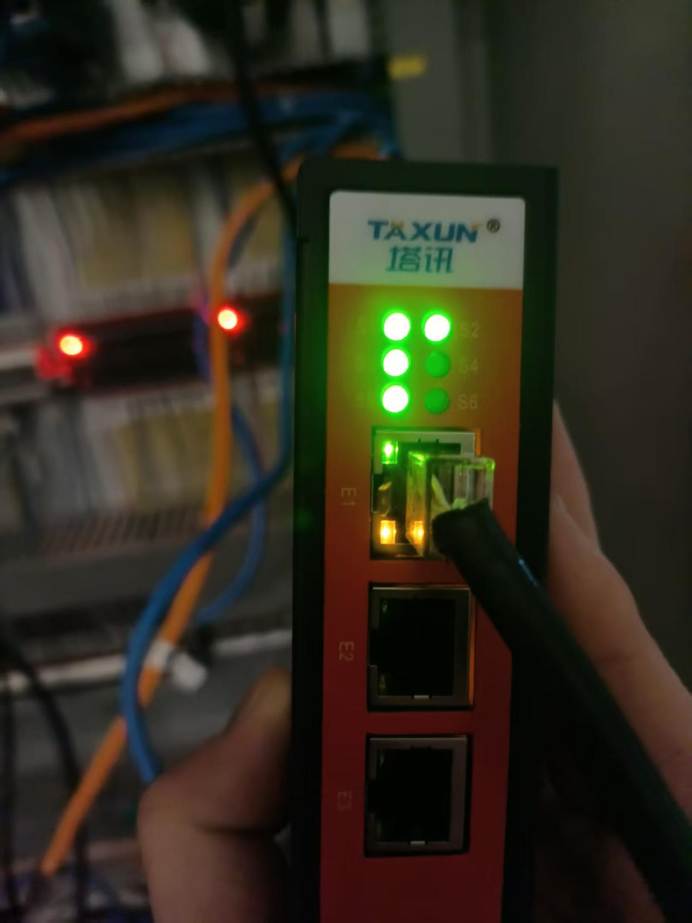

1. 硬件安装与接线：将塔讯TX131-RE-ECS/RS422网关固定在锂电产线控制柜内，远离电机、变频器等强干扰源；采用屏蔽RS422串口线，将网关RS422端口与在线测厚仪、温湿度传感器等设备串口串联连接，采用总线式布线保证通讯稳定；用工业以太网线将网关EtherCAT端口接入汇川PLC的EtherCAT总线，接入24V直流工业电源，检查网关电源、EtherCAT通讯、RS422通讯指示灯，确认正常亮起后完成硬件部署。
2. 网关参数配置：首先通过网关拨码开关设置RS422串口参数，匹配现场设备的波特率、数据位、停止位、校验位，确保串口通讯一致；再用调试电脑接入网关配置网口，登录网页端配置界面，将网关EtherCAT侧配置为从站模式，导入对应ESI文件，匹配汇川PLC的EtherCAT通讯参数与节点地址；配置数据映射规则，将RS422设备采集的极片厚度、温度、张力等参数，映射至汇川PLC对应寄存器，完成参数保存并重启网关生效。
3. 通讯调试与试运行：依次启动汇川PLC、塔讯网关与现场RS422监测设备，通过汇川PLC编程软件监控寄存器数据，测试PLC是否能正常读取各串口设备的实时数据，验证数据传输准确性；模拟产线运行状态，测试串口数据实时回传、PLC指令下发的稳定性，连续试运行8小时，监控网关运行状态与数据完整性，排查通讯卡顿、数据跳变等问题，确保满足锂电产线高精度、连续生产需求。
五、项目核心痛点
- 协议异构导致数据断层：EtherCAT与RS422总线协议不兼容，汇川PLC无法读取测厚仪、传感器等关键工艺数据，工艺参数依赖人工现场抄录，单次数据记录滞后10-15分钟，无法实时调控，极片产品不合格率居高不下。
- 工业物联网平台无法落地：缺乏专业物联网网关，数据采集器无法抓取串口设备数据，生产数据无法上传监控平台，无法实现远程监控与数据追溯，不符合新能源行业智能化生产要求。
- 生产效率与运维成本双高：人工监测数据效率低下，易出现人为误差，设备故障无法提前预警，出现工艺偏差后只能停机排查，平均故障处理时长超1.5小时，运维成本高、产能损耗大。
- 改造难度大成本高：直接更换串口设备成本高昂，重新搭建控制系统需长时间停产，严重影响企业正常生产交付，不符合企业低成本升级需求。
六、项目应用效果
通过塔讯TX131-RE-ECS/RS422网关的部署应用，彻底解决新能源锂电产线跨协议通讯痛点，实现工业自动化与工业物联网深度融合：一是打通数据互通链路，汇川PLC实时读取RS422设备工艺数据，数据延迟降至50ms以内，工艺参数实时调控，极片产品不合格率下降65%，产品精度大幅提升；二是数据采集器实时同步生产全流程数据，工业物联网平台实现远程可视化监控，数据全程可追溯，满足新能源行业生产管控要求；三是工业网关实现设备状态实时监控与故障预警，故障处理效率提升70%，运维成本降低35%，产线有效运转时长提升20%；四是改造无需更换原有设备，成本低、工期短，不影响正常生产，快速实现锂电产线智能化升级。
七、项目实施前后效果对比
| 对比维度 | 实施前 | 实施后 |
|---|---|---|
| 数据采集方式 | 人工现场抄录，数据滞后、误差大 | 自动实时采集，数据零滞后、精准无误 |
| 产品合格率 | 工艺调控滞后，不合格率偏高 | 实时精准调控，不合格率下降65% |
| 数据监控 | 无远程监控，数据无法追溯 | 工业物联网平台可视化，全程可追溯 |
| 故障处理 | 人工排查，1.5小时/次 | 远程预警，25分钟内解决 |
| 智能化水平 | 半自动化，人工依赖度极高 | 全流程工业自动化，智能管控 |
八、案例总结
新能源锂电制造是当前工业领域中发展最快、政策扶持力度最大、前景最广阔的主流行业，工业自动化与工业物联网是行业高质量发展的核心方向，而总线协议异构导致的设备数据互通难题，是多数新能源企业智能化升级的共性痛点。本次案例中，塔讯 TX131-RE-ECS/RS422总线协议网关作为高性能的工业网关与智能网关，成功实现汇川PLC EtherCAT协议与RS422串口设备的双向转换，依托内置数据采集器，打通工业物联网数据传输链路，既解决了协议转换难题，又帮助企业实现工艺精准管控、降本增效，改造成本低、见效快，完全适配新能源锂电行业的生产特性。
该方案不仅适用于新能源锂电制造场景，还可广泛推广至医药、物流、通用工业自动化等多个领域，能够快速适配各类PLC与串口设备的跨协议通讯需求，助力各类工业企业打破协议壁垒，低成本推进数字化、智能化转型，成为工业物联网落地、工业自动化升级的关键支撑设备。
（相关技术交流咨询售后请与王工留言）
