一、方案背景与意义
1.1 背景
随着城市化进程加快与全球气候变化导致的极端降雨天气频发，城市内涝、道路积水、地下空间淹水等灾害日益突出，不仅影响交通通行效率，更对人员安全、公共设施、居民财产造成严重威胁。传统积水监测方式多依赖人工巡查或单一传感器监测，存在响应滞后、覆盖范围有限、数据精度不足、复杂场景适应性差等问题------人工巡查受天气、人力限制，难以实现全天候、大范围实时监测；单一传感器监测易受环境干扰，且无法直观反映积水范围、蔓延趋势等关键信息，难以满足精细化、智能化的防汛减灾需求。
图像识别技术（尤其是深度学习目标检测算法）的快速发展，为积水监测提供了全新思路，其可通过摄像头实时捕捉场景图像，自动识别积水区域并分析积水覆盖范围；积水传感器则能精准采集积水深度、水位变化速率等核心数据，二者融合可实现"视觉感知+精准量化"的双重监测，弥补单一监测方式的不足，构建全方位、高精度、实时化的积水监测预警体系，为防汛减灾决策提供科学依据。
1.2 方案意义
• 提升监测效率：实现全天候、无死角实时监测，替代人工巡查，减少人力成本，缩短积水发现与响应时间，将平均响应时间从传统的30分钟缩短至5分钟以内。
• 提高监测精度：图像识别精准识别积水范围、蔓延趋势，传感器精准采集积水深度，双重数据融合，避免单一监测方式的误差，提升数据可靠性。
• 实现智能预警：基于实时监测数据，结合预设阈值，自动触发分级预警，及时推送预警信息至相关负责人与受影响人员，提前做好防范处置。
• 支撑科学决策：积累积水监测数据，分析积水形成规律、影响范围，为城市排水系统优化、防汛预案制定提供数据支撑，推动防汛工作从"被动应对"转向"主动防控"。
• 拓展服务价值：监测数据可对接导航、保险等场景，为市民出行避险、车辆涉水理赔提供支撑，释放数据要素价值。
二、方案总体设计
2.1 设计目标
本方案旨在构建一套"图像识别+传感器采集+数据融合+智能预警+联动处置"的一体化积水监测预警系统，实现以下目标：
• 监测范围：覆盖城市道路低洼路段、桥梁涵洞、地下通道、地下车库、小区低洼区域、市政排水泵站等易积水场景，可根据需求灵活拓展监测点位。
• 监测精度：图像识别积水区域准确率≥95%，积水范围识别误差≤5%；积水传感器深度测量精度≤±0.5%FS，响应时间≤1s，支持厘米级甚至毫米级分辨率监测。
• 实时性：图像识别算法推理延迟≤0.1s，传感器数据采集周期≤10s，数据传输延迟≤5s，实现积水信息的实时采集、分析与推送，其中核心场景识别与预警推送可实现秒级响应。
• 预警能力：支持多级预警（一般、较重、严重、特别严重），可通过短信、APP、声光报警、平台推送等多种方式，精准推送预警信息至相关人员与应急部门。
• 兼容性：系统可与城市应急管理平台、交通管控平台、水务监测平台、导航平台、保险系统对接，实现数据共享与联动处置，支持MQTT/HTTPS/REST/国标HJ212等协议。
• 稳定性：适应极端天气（暴雨、高温、低温、浓雾），设备防护等级≥IP65（传感器≥IP68），系统全年稳定运行率≥99%，支持断网本地缓存、断点续传与太阳能备电，满足野外无市电场景需求。
2.2 总体架构
本系统采用"分层架构、分布式部署"模式，自上而下分为感知层、传输层、数据层、算法层、应用层5个层面，各层面独立运行、相互联动，确保系统的稳定性、可扩展性与可维护性。总体架构如下：
2.2.1 感知层
感知层是系统的数据采集核心，负责采集积水相关的视觉信息与量化数据，主要由两类设备组成，实现"视觉+量化"双重感知：
• 图像采集设备：高清网络摄像头（支持红外夜视、暴雨防护），部署于易积水场景的关键位置，实时捕捉场景图像，覆盖监测区域的全貌与重点区域，支持RTSP协议，可在夜间低光照环境下保障识别准确率。
• 积水传感器：参考恒星物联的积水监测传感器选型部署，核心选用电池供电、集成超声波+电极+静压液位三重检测的一体化传感器，无需额外供电，安装便捷，适配全场景监测需求------该传感器采用内置长续航锂亚硫酰氯电池组，出厂配置下续航能力≥3年（无积水工况），电池容量76AH，彻底解决户外无市电、地下管网潮湿恶劣环境的供电难题，大幅降低运维成本；
三重检测功能协同工作：静压液位检测（基于液柱静压力推算水深，原理为Ρ=ρ.g.H+Po，通过导气不锈钢抵消大气压影响，精准测量液位深度）适配地下车库、涵洞、排水管道等封闭/半封闭场景，超声波检测（通过高频脉冲声波反射测距，配备温度补偿功能，环境声速=331.5+0.6×温度，实现非接触式测量）适配开阔低洼路段、明渠等场景，电极检测（利用液体导电性原理，精准检测积水有无及浅度积水）可快速触发浅积水告警，三者互补，提升不同积水深度、不同场景下的监测精度与可靠性；
为配合图像识别算法复核积水深度，在传感器外部增设标准化刻度标尺，标尺采用防腐蚀、防磨损、高反光材质（适配夜间红外识别），刻度清晰可辨，量程与传感器测量范围匹配（0-5m，可随传感器定制量程），最小刻度为1cm，安装于传感器一侧，与传感器检测探头保持平行且无遮挡，确保摄像头能清晰捕捉标尺刻度；所有传感器均支持数据实时输出，具备防腐蚀、防堵塞功能，防护等级≥IP68，全面支持NB-IoT/4G等无线通信方式，确保数据实时回传，同时具备本地数据缓存功能，断网后可自动补传数据，适配极端暴雨、污物遮挡等恶劣环境。

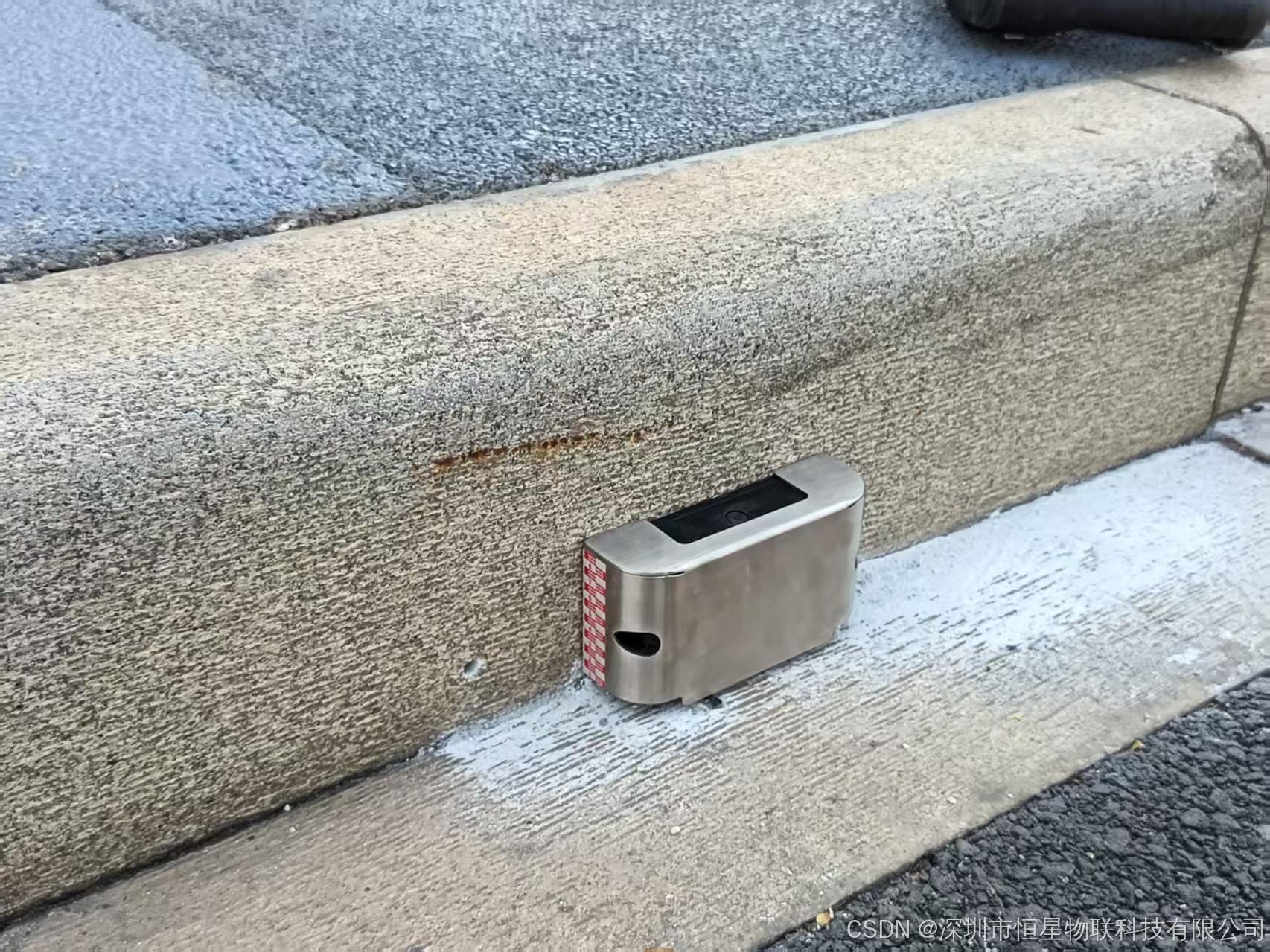

积水监测传感器
• 合理性：摄像头部署高度≥3m，确保拍摄范围覆盖整个监测区域及传感器外部标尺，避免遮挡；传感器部署于监测点位的最低处，确保能精准采集积水深度，避免水流波动影响，关键点位可配2套传感器互备，提升可靠性；标尺安装于传感器一侧，与探头平行，高度贴合传感器测量量程，确保图像识别算法能清晰捕捉刻度，顺利完成深度复核。
城市道路低洼路段、地下车库、涵洞、排水管道、明渠、开阔型及封闭型低洼区域，适配无市电场景；传感器外部增设标准化高反光刻度标尺，配合图像识别算法完成积水深度双向复核，提升监测精度。
2.2.2 传输层
参考恒星物联积水监测传感器规格，选用电池供电、集成超声波+电极+静压液位三重检测的一体化传感器，无需额外供电，安装便捷，适配全场景监测需求，核心参数如下，实现全场景精准覆盖：
负责将感知层采集的图像数据与传感器数据，安全、高效传输至数据层，采用"有线+无线"双重传输模式，确保数据传输的稳定性与实时性：
• 有线传输：针对固定监测点位（如地下车库、泵站），采用光纤、以太网传输，传输速率高、抗干扰能力强，适合大数据量图像传输。
• 无线传输：针对户外移动点位或有线难以覆盖的区域（如道路低洼路段），采用4G/5G、LoRa、WiFi等无线传输方式，其中4G/5G用于图像数据与紧急数据传输，LoRa用于传感器数据传输（低功耗、远距离），支持边缘节点本地缓存，断网后可自动补传数据。
• 传输安全：采用数据加密（AES加密）、身份认证等方式，防止数据被篡改、泄露，保障数据传输安全；配备防雷、浪涌保护装置，避免极端天气对传输设备造成损坏。
2.2.3 数据层
负责数据的存储、清洗、融合与管理，为算法层与应用层提供数据支撑，构建"实时数据库+历史数据库"双重存储体系：
• 数据存储：实时数据库（如Redis）存储实时采集的图像帧、传感器数据、预警信息，保障数据的快速读取；历史数据库（如MySQL、MongoDB）存储历史监测数据、图像存档、预警记录、设备运行日志等，存储周期≥1年，支持历史数据回溯与统计分析。
• 数据清洗：对采集的原始数据进行去噪、去重、异常值剔除处理------过滤传感器因环境干扰产生的异常数据，修正图像模糊、遮挡导致的无效数据，确保数据的准确性与可用性；针对翻斗式雨量计在高雨强下的漏计误差，进行数据修正优化。
• 数据融合：将图像识别得到的积水范围、蔓延趋势数据，与传感器采集的积水深度、水位变化速率数据进行融合分析，结合历史数据、气象数据，提升积水监测的全面性与精准度，打破数据孤岛，实现多维度数据协同。
2.2.4 算法层
算法层是系统的核心大脑，负责对感知层采集的数据进行分析、处理，实现积水的自动识别、深度估算与风险研判，核心包含两大算法模块，融合深度学习与传统数据处理技术：
• 图像识别算法模块：基于深度学习目标检测算法，构建积水识别模型------通过大量积水场景图像（涵盖不同光照、暴雨、积水深度、遮挡等场景）进行训练，优化模型结构，提升复杂环境下的识别准确率，其精确率、召回率、平均精度和F1分数可分别达到92.9%、83.4%、88.8%和87.9%，单张图像推理时间仅约0.025s，可快速识别图像中的积水区域，标注积水范围，并估算积水覆盖面积；同时结合图像语义分割技术，区分积水区域与路面、障碍物（如车辆、行人），避免误识别；针对夜间、暴雨等复杂场景，融合红外图像识别技术，进一步提升识别稳定性，解决低光照、高干扰环境下的识别难题。
• 传感器数据处理算法模块：对积水传感器采集的深度数据进行实时分析，计算积水上升/下降速率，结合预设的积水深度阈值，判断积水风险等级；同时采用卡尔曼滤波算法，对传感器数据进行平滑处理，减少环境干扰（如水流波动、传感器抖动）导致的误差，提升数据精度；结合雨量传感器数据（翻斗式或压电式），分析降雨强度与积水变化的关联关系，实现积水趋势预测。
2.2.5 应用层
负责将算法层的分析结果以可视化、便捷化的方式呈现给用户，实现监测、预警、管理、联动等功能，面向不同用户群体提供差异化服务，涵盖"监测-预警-处置-复盘"全流程：
• 可视化监测平台：采用Web端、移动端（APP）双端呈现，实时展示各监测点位的图像画面、积水深度、积水范围、水位变化曲线、设备运行状态等信息，支持点位定位、历史数据查询、数据导出、视频回放等功能，实现积水监测的可视化、精细化管理，管理人员可实时掌握全域积水情况。
• 智能预警模块：根据积水深度、上升速率、覆盖范围，预设4级预警阈值（一般、较重、严重、特别严重），当监测数据达到预警阈值时，系统自动触发预警，通过短信、APP推送、声光报警、平台弹窗等方式，将预警信息推送至应急管理、交通、水务、物业等相关负责人，明确预警点位、积水情况、风险等级及处置建议；支持预警信息分级推送，确保精准触达相关人员，实现秒级预警响应。
• 设备管理模块：对感知层的摄像头、传感器、传输设备等进行统一管理，实时监测设备运行状态（如在线/离线、故障、电量），当设备出现故障时，自动发送故障告警，提醒工作人员及时维修、更换；支持设备参数远程配置、固件OTA升级、巡检计划制定与记录，降低运维成本，保障系统稳定运行。
• 联动处置模块：与城市应急管理平台、交通管控平台、排水泵站控制系统对接，当出现严重积水预警时，自动推送联动指令------如交通管控平台关闭积水路段、引导车辆绕行，排水泵站自动启动排水设备（支持主泵→备用泵→高流量模式分级启停），应急部门调度人员、设备前往处置；同时可对接导航平台，同步积水点信息，为市民规划绕行路线；对接保险系统，为车辆涉水理赔提供权威数据佐证，构建"预警-救援-处置-理赔"全链条服务体系。
三、核心模块详细设计
3.1 感知层设备选型与部署
3.1.1 图像采集设备选型
选用高清网络摄像头，具体参数如下，适配不同场景需求：
• 分辨率：≥1080P，支持4K高清可选，确保图像清晰度，满足积水细节识别需求。
• 帧率：≥25fps，确保图像传输流畅，减少算法识别延迟，适配算法的快速推理需求。
• 防护等级：≥IP66，支持防水、防尘、防雾，适应暴雨、高温、低温等极端天气。
• 夜视功能：支持红外夜视（红外距离≥30m），确保夜间、低光照环境下的图像采集质量，保障夜间积水识别准确率。
• 接口：支持以太网、4G/5G接口，可灵活选择传输方式，支持RTSP协议，便于视频数据接入与回放。
3.1.2 积水传感器选型
根据不同监测场景，选用适配的积水传感器，核心参数如下，实现全场景覆盖：
3.1.3 设备部署原则
• 全覆盖：确保所有易积水场景均部署监测设备，无监测盲区，重点覆盖336条易涝道路、31个桥梁涵洞、地下车库出入口等关键区域。
|--------------------|-----------------------------------------------|---------------------------------|-------------------------------|--------------------------------------|----------------------------------------------|
| 传感器类型 | 核心功能 | 测量范围 | 测量精度 | 供电方式及续航 | 适用场景 |
| 恒星物联一体化积水传感器（电池供电） | 超声波+电极+静压液位三重检测，支持NB-IoT/4G无线通信，本地数据缓存，防腐蚀防堵塞 | 超声波：0-2m；静压：0-5m（可定制）；电极：浅度积水检测 | ≤±0.5%FS（静压）；±5mm~±10mm（超声波） | 内置76AH锂亚硫酰氯电池，续航≥3年（无积水工况），电池供电，无需市电 | 城市道路低洼路段、地下车库、涵洞、排水管道、明渠、开阔型及封闭型低洼区域，适配无市电场景 |
• 合理性：摄像头部署高度≥3m，确保拍摄范围覆盖整个监测区域，避免遮挡；传感器部署于监测点位的最低处，确保能精准采集积水深度，避免水流波动影响，关键点位可配2套传感器互备，提升可靠性。
• 易维护：设备部署位置便于工作人员巡检、维修，避免部署在危险区域（如高压线下、深水区域）；户外传感器采用恒星物联内置长续航电池供电设计，无需市电接入，续航≥3年，无需频繁更换电池，大幅降低运维工作量；摄像头可配备太阳能供电套件（太阳能板、MPPT控制器、低温锂电池），保障连续阴雨3-7天正常运行，与传感器电池供电形成互补，全面适配无市电场景。
• 抗干扰：传感器远离水流冲击、杂物堆积区域，避免影响测量精度；摄像头远离强光、遮挡物，确保图像采集质量，减少误识别概率。
3.2 算法层核心算法设计
3.2.1 积水图像识别算法（改进版）
基于算法进行优化，适配积水监测场景的特殊性，提升复杂环境下的识别准确率与速度，核心设计如下：
• 数据集构建：收集不同场景、不同天气（暴雨、小雨、阴天、夜间）、不同积水深度的图像数据，共采集不少于10000张样本，涵盖道路、地下车库、涵洞等典型场景；采用传统数据增强与Mosaic数据增强方法，对数据集进行扩充（如旋转、镜像、随机HSV增强、缩放、遮挡），扩充一倍数据集，减少模型过拟合，提升模型泛化能力，确保算法在复杂环境下的识别效果。
• 模型优化：针对积水区域的特征（如反光、颜色差异、边缘模糊），优化的网络结构------调整Backbone层的特征提取模块，采用E-ELAN扩展高效长程注意力网络，增强对积水区域的特征提取能力；优化Head层的分类与回归损失函数，提升积水区域的定位精度与识别准确率；删除RepConv中的身份连接，设计计划的重参数化卷积，实现重参数化卷积与网络的有效组合，提升模型推理速度；添加辅助头结构作为辅助损耗，引导浅层网络权重优化，进一步提升识别性能，确保单张图像推理时间≤0.025s，识别准确率≥95%。
• 训练图片与标注标准：为保障改进版模型在复杂场景下的识别精度，需构建覆盖多场景、多干扰的高质量训练数据集，训练图片分类及标注要求如下：
• 基础场景训练图片（60%）：包含城市道路低洼、地下车库入口、涵洞/明渠等典型场景，每张图片均包含传感器外置的标准化刻度标尺，标注积水深度，覆盖晴天、阴天等常规光照条件，确保模型掌握基础积水特征。
• 复杂场景增强训练图片（30%）：涵盖夜间红外、暴雨强反光、杂物遮挡（落叶、垃圾、车辆等）等复杂场景，配合高反光标尺与红外补光，标注积水区域并区分干扰物，同时通过Mosaic、旋转、镜像、HSV调整等数据增强手段扩充数据集，提升模型抗干扰能力。
• 负样本与异常数据训练图片（10%）：包含干燥路面、潮湿无积水、阴影等负样本，以及标尺倾斜、探头结垢、数据偏差超阈值等异常场景，标注无积水或异常标签，避免模型误识别，提升数据复核的可靠性。
• 标注标准：统一图像尺寸为640×640像素，采用YOLO格式（.txt）标注，同时标注积水区域检测框与标尺对应的积水深度数值；数据集按7:2:1划分为训练集、验证集、测试集，总样本量不少于10000张。
• 案例图片说明：方案配套的案例图片涵盖现场部署、数据融合预警、极端天气实战三类，具体包括恒星物联一体化积水传感器（电池供电+三重检测）与高反光标尺的现场安装图、监控大屏数据复核界面图、分级预警推送截图、暴雨夜间红外识别图等，可直观展示系统的部署效果与实战能力，图片可通过现场拍摄、公开数据集下载、专业图库获取或联系恒星物联获取官方案例图。

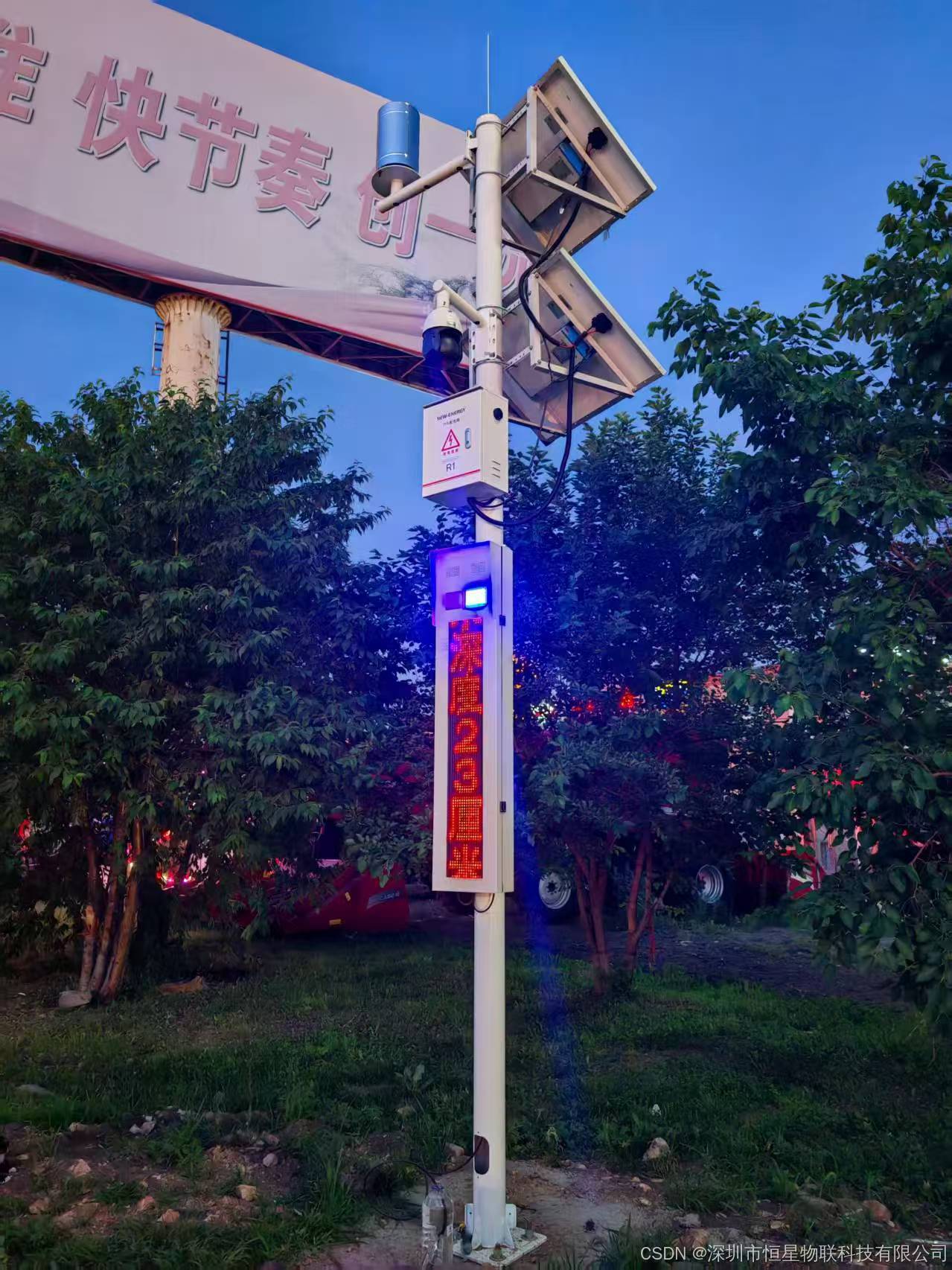

立杆式内涝监测站
