边缘检测是计算机视觉中基础且核心的操作，它通过识别图像中像素灰度值突变的区域，勾勒出物体的轮廓，为后续的图像分割、特征提取、目标检测等任务奠定基础。OpenCV作为开源的计算机视觉库，提供了多种经典的边缘检测算子实现，本文将详细讲解Sobel、Scharr、Laplacian三种微分算子，以及Canny边缘检测算法的原理与OpenCV实战代码，帮助大家掌握不同边缘检测方法的使用场景和实现技巧。
一、边缘检测的核心原理
图像的边缘本质上是像素灰度值发生剧烈变化的位置，这种变化可以通过求导来量化：灰度值变化越大，导数的绝对值越大，对应图像中的边缘位置；灰度值平稳的区域，导数接近0。
由于图像是离散的像素矩阵，计算机视觉中通过差分近似替代求导，不同的边缘检测算子本质上是不同的差分核（卷积核），通过卷积操作实现对图像灰度值的差分计算。同时，因图像像素值的范围为0~255（8位无符号整数uint8），求导后会出现负数（表示灰度值从高到低的突变），直接显示会被截断为0，因此实战中需将数据类型转换为浮点型（如CV_64F）保存负数，再通过取绝对值还原完整的边缘信息。
二、Sobel算子：基础一阶微分边缘检测
Sobel算子是应用最广泛的一阶微分算子，它结合了高斯平滑和一阶差分，对噪声有一定的抑制作用，分为X方向和Y方向的卷积核，分别检测垂直边缘和水平边缘。
3.1 Sobel算子API说明
OpenCV中Sobel算子的调用函数为cv2.Sobel()，核心参数如下：
cv2.Sobel(src, ddepth, dx, dy[, ksize[, scale[, delta[, borderType]]]])
-
src：输入图像（灰度图/彩色图均可，灰度图检测效果更优）
-
ddepth：输出图像数据深度，-1表示与原图像一致，需检测完整边缘时设为
cv2.CV_64F（保存负数） -
dx, dy：求导阶数，
dx=1,dy=0检测X方向边缘，dx=0,dy=1检测Y方向边缘（不建议同时设为1，效果差） -
ksize：Sobel算子核大小，必须为1、3、5、7，默认3
3.2 Sobel算子实战代码
python
# 读取原始图像
yuan = cv2.imread('yuan.png')
cv2.imshow('原始图像', yuan)
# 1. X方向边缘检测（直接用uint8，丢失负数边缘）
yuan_x = cv2.Sobel(yuan, -1, dx=1, dy=0)
cv2.imshow('X方向边缘(丢失负数)', yuan_x)
# 2. X方向完整边缘检测（CV_64F保存负数，取绝对值还原）
yuan_x_64 = cv2.Sobel(yuan, cv2.CV_64F, dx=1, dy=0)
yuan_x_full = cv2.convertScaleAbs(yuan_x_64) # 取绝对值并转换为uint8
cv2.imshow('X方向完整边缘', yuan_x_full)
# 3. Y方向完整边缘检测
yuan_y_64 = cv2.Sobel(yuan, cv2.CV_64F, dx=0, dy=1)
yuan_y_full = cv2.convertScaleAbs(yuan_y_64)
cv2.imshow('Y方向完整边缘', yuan_y_full)
# 4. 加权融合X、Y方向边缘（推荐方式，得到整体边缘）
yuan_xy_full = cv2.addWeighted(yuan_x_full, 1, yuan_y_full, 1, 0)
cv2.imshow('Sobel融合边缘', yuan_xy_full)
# 灰度图下的Sobel检测（效果更优）
zl = cv2.imread('222.png', 0) # 0表示以灰度图读取
zl_x_64 = cv2.Sobel(zl, cv2.CV_64F, dx=1, dy=0)
zl_x_full = cv2.convertScaleAbs(zl_x_64)
zl_y_64 = cv2.Sobel(zl, cv2.CV_64F, dx=0, dy=1)
zl_y_full = cv2.convertScaleAbs(zl_y_64)
zl_xy_sobel_full = cv2.addWeighted(zl_x_full, 1, zl_y_full, 1, 0)

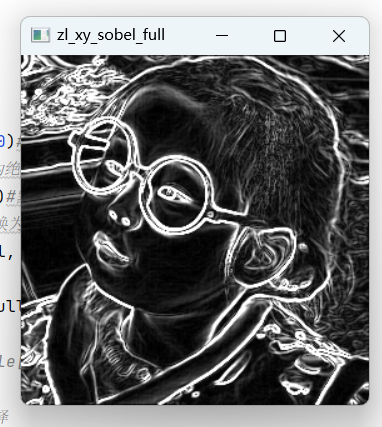

cv2.imshow('灰度图Sobel融合边缘', zl_xy_sobel_full)
cv2.waitKey(0) # 等待按键关闭窗口
cv2.destroyAllWindows()
3.3 关键注意点
-
直接使用ddepth=-1会丢失灰度值从高到低的突变边缘（负数被截断），必须配合CV_64F+convertScaleAbs才能得到完整边缘；
-
融合X、Y方向边缘时，使用cv2.addWeighted()加权融合，而非直接将dx、dy同时设为1，后者边缘检测效果会大幅下降。
四、Scharr算子：增强版Sobel算子
Scharr算子是对Sobel算子的增强改进，核心原理与Sobel一致（一阶微分），但采用了更大的卷积核权重，对边缘的检测更灵敏，尤其是对细小边缘的识别效果优于Sobel算子，常作为Sobel算子的替代方案。
4.1 Scharr算子API说明
Scharr算子的API与Sobel高度相似，调用函数为cv2.Scharr()：
cv2.Scharr(src, ddepth, dx, dy[, dst[, scale[, delta[, borderType]]]])
参数与Sobel完全一致，仅不支持自定义ksize（固定为3×3核），且dx、dy不能同时为0。
4.2 Scharr算子实战代码
python
# 以灰度图读取图像
zl = cv2.imread('222.png', cv2.IMREAD_GRAYSCALE)
# X方向完整边缘检测
zl_x_64 = cv2.Scharr(zl, cv2.CV_64F, dx=1, dy=0)
zl_x_full = cv2.convertScaleAbs(zl_x_64)
# Y方向完整边缘检测
zl_y_64 = cv2.Scharr(zl, cv2.CV_64F, dx=0, dy=1)
zl_y_full = cv2.convertScaleAbs(zl_y_64)
# 加权融合X、Y方向边缘
zl_xy_Scharr_full = cv2.addWeighted(zl_x_full, 1, zl_y_full, 1, 0)
cv2.imshow('Scharr融合边缘', zl_xy_Scharr_full)
cv2.waitKey(0)
cv2.destroyAllWindows()4.3 Sobel与Scharr对比
-
Sobel算子对噪声更鲁棒，适合噪声较多的图像；
-
Scharr算子边缘检测更灵敏，适合需要提取细小边缘的场景，无噪声时效果更优。
五、Laplacian算子：二阶微分边缘检测
Laplacian算子是二阶微分算子，通过计算像素灰度值的二阶导数，检测图像中所有方向的边缘（无需分X、Y方向），对灰度值的突变更敏感，但同时也会放大图像噪声，因此常配合高斯平滑使用。
5.1 Laplacian算子API说明
OpenCV中调用函数为cv2.Laplacian()，核心参数如下：
cv2.Laplacian(src, ddepth[, dst[, ksize[, scale[, delta[, borderType]]]]])-
ksize：二阶导数滤波器核大小，必须为正奇数，默认1（表示使用3×3的默认核）；
-
其余参数与Sobel、Scharr一致。
5.2 Laplacian算子实战代码
python
# 以灰度图读取图像
zl = cv2.imread('222.png', cv2.IMREAD_GRAYSCALE)
# Laplacian边缘检测（3×3核，保存负数并取绝对值）
zl_lap = cv2.Laplacian(zl, cv2.CV_64F, ksize=3)
zl_lap_full = cv2.convertScaleAbs(zl_lap)
cv2.imshow('Laplacian边缘', zl_lap_full)
cv2.waitKey(0)
cv2.destroyAllWindows()5.3 特点总结
Laplacian算子是各向同性的，能检测任意方向的边缘，实现简单，但对噪声敏感，实际应用中需先对图像进行高斯平滑去噪，再使用Laplacian检测边缘。
六、Canny边缘检测：最优边缘检测算法
Canny边缘检测是由John F. Canny于1986年提出的多阶段边缘检测算法，并非单一算子，它结合了高斯平滑、梯度计算、非极大值抑制、双阈值检测和边缘连接，被称为"最优边缘检测算法"，检测出的边缘更清晰、连续，是工业界最常用的边缘检测方法。
6.1 Canny算法的五个步骤
-
高斯平滑：使用高斯滤波器过滤图像噪声，为后续边缘检测做准备；
-
梯度计算：通过Sobel算子计算图像的梯度幅值和方向；
-
非极大值抑制：保留梯度方向上的局部最大值，剔除非边缘像素，使边缘更细；
-
双阈值检测：设置高低两个阈值（minVal、maxVal），大于maxVal的为强边缘，小于minVal的为非边缘，介于两者之间的为弱边缘；
-
边缘连接：将弱边缘与强边缘连接，最终得到完整的边缘轮廓。
6.2 Canny算子API说明
OpenCV中调用函数为cv2.Canny()，核心参数如下：
cv2.Canny(image, threshold1, threshold2[, aperturesize[, L2gradient]])
-
image：输入图像（推荐灰度图）；
-
threshold1：低阈值（minVal）；
-
threshold2：高阈值（maxVal），通常高阈值设为低阈值的1.5~2倍；
-
aperturesize：Sobel算子核大小，默认3；
-
L2gradient]：梯度计算方式，True表示使用L2范数，False表示使用L1范数，默认False。
6.3 Canny算子实战代码
python
# 以灰度图读取图像并显示原始图
zl = cv2.imread('222.png', cv2.IMREAD_GRAYSCALE)
cv2.imshow('原始灰度图', zl)
# Canny边缘检测（低阈值100，高阈值150）
zl_canny = cv2.Canny(zl, 100, 150)
cv2.imshow('Canny边缘检测', zl_canny)
cv2.waitKey(0)
cv2.destroyAllWindows()6.4 关键技巧
Canny算法的效果对阈值选择非常敏感，若检测出的边缘过多，可提高阈值；若边缘缺失过多，可降低阈值。实际应用中可通过交互式方式调整阈值，找到最优参数。
七、四种边缘检测方法对比与使用场景
| 检测方法 | 核心类型 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|---|
| Sobel | 一阶微分 | 抗噪性好，计算简单，分方向检测 | 边缘较粗，细小边缘检测不灵敏 | 噪声较多、对边缘精度要求不高的场景 |
| Scharr | 一阶微分 | 边缘检测更灵敏，细小边缘识别效果优 | 抗噪性略低于Sobel | 无噪声/低噪声、需要提取细小边缘的场景 |
| Laplacian | 二阶微分 | 各向同性，检测任意方向边缘，实现简单 | 对噪声极敏感，边缘易断裂 | 已去噪、需快速检测全方向边缘的场景 |
| Canny | 多阶段算法 | 边缘清晰、连续、细腻，抗噪性与检测精度兼顾 | 阈值选择需调优，计算量略大 | 工业检测、目标识别、特征提取等高精度边缘检测场景 |
核心结论：若无特殊需求，Canny边缘检测是首选方案，其综合效果远优于其他三种算子；若对计算速度要求极高，可选择Sobel算子；若需提取细小边缘，可选择Scharr算子。
八、总结
本文详细讲解了OpenCV中四种经典的边缘检测方法，从原理、API到实战代码逐一解析，核心要点总结如下：
-
边缘检测的本质是通过差分近似求导，需注意CV_64F+convertScaleAbs还原完整的负数边缘信息；
-
Sobel是基础一阶算子，Scharr是其增强版，两者均需分方向检测后加权融合；
-
Laplacian是二阶算子，可检测全方向边缘，但对噪声敏感，需先去噪；
-
Canny是多阶段最优算法，通过双阈值和非极大值抑制实现高精度边缘检测，是工业界主流选择；
-
实际应用中需根据图像噪声情况、边缘精度要求选择合适的检测方法，并调优核心参数（如阈值、算子核大小）。
边缘检测作为计算机视觉的基础，掌握其原理和实现后，可进一步将其应用于图像分割、轮廓提取、目标检测等更复杂的任务，后续将为大家讲解基于边缘检测的图像轮廓分析实战。
