在电子测试测量领域，电源产品的研发与生产正面临着前所未有的效率挑战。过去，工程师依靠万用表和示波器手动记录数据，不仅耗时费力，还难以避免人为引入的读数误差。随着开关电源、车载充电机等产品复杂度的提升，构建一套高效、精准的电源自动化测试系统（ATE）已成为行业共识。但这不仅仅是把仪器连上电脑那么简单，其核心在于严谨的测试逻辑与实际生产需求的深度契合。
一套标准的电源自动化测试流程，通常遵循"源-载-测-控"的闭环架构。在这个架构中，可编程直流电源模拟电池或电网输入，电子负载模拟各种工况下的消耗，而高精度功率分析仪与示波器则负责捕捉电压、电流、纹波及动态响应等关键参数。测试的核心难点往往不在于硬件本身，而在于时序的同步。例如，在进行动态负载响应测试时，软件指令电子负载进行跳变的同时，必须精准触发示波器进行波形捕获。如果仅依赖软件指令的串行通讯延迟，极大概率会错过瞬态波形的关键细节。因此，在实际搭建中，我们通常建议利用硬件触发线（Trigger I/O）直接连接负载与示波器，确保微秒级的同步精度，这才是自动化测试"快而准"的技术灵魂。
让我们来看一个真实的行业落地案例。某一家专注于5G基站电源模块的研发企业，曾面临严重的产能瓶颈。他们的老式测试平台单次测试耗时长达45分钟，且由于人工操作的不一致性，导致部分产品的过压保护（OVP）测试未能覆盖临界点，存在质量隐患。针对这一痛点，我们为其定制了一套基于半导体测试标准的自动化方案。

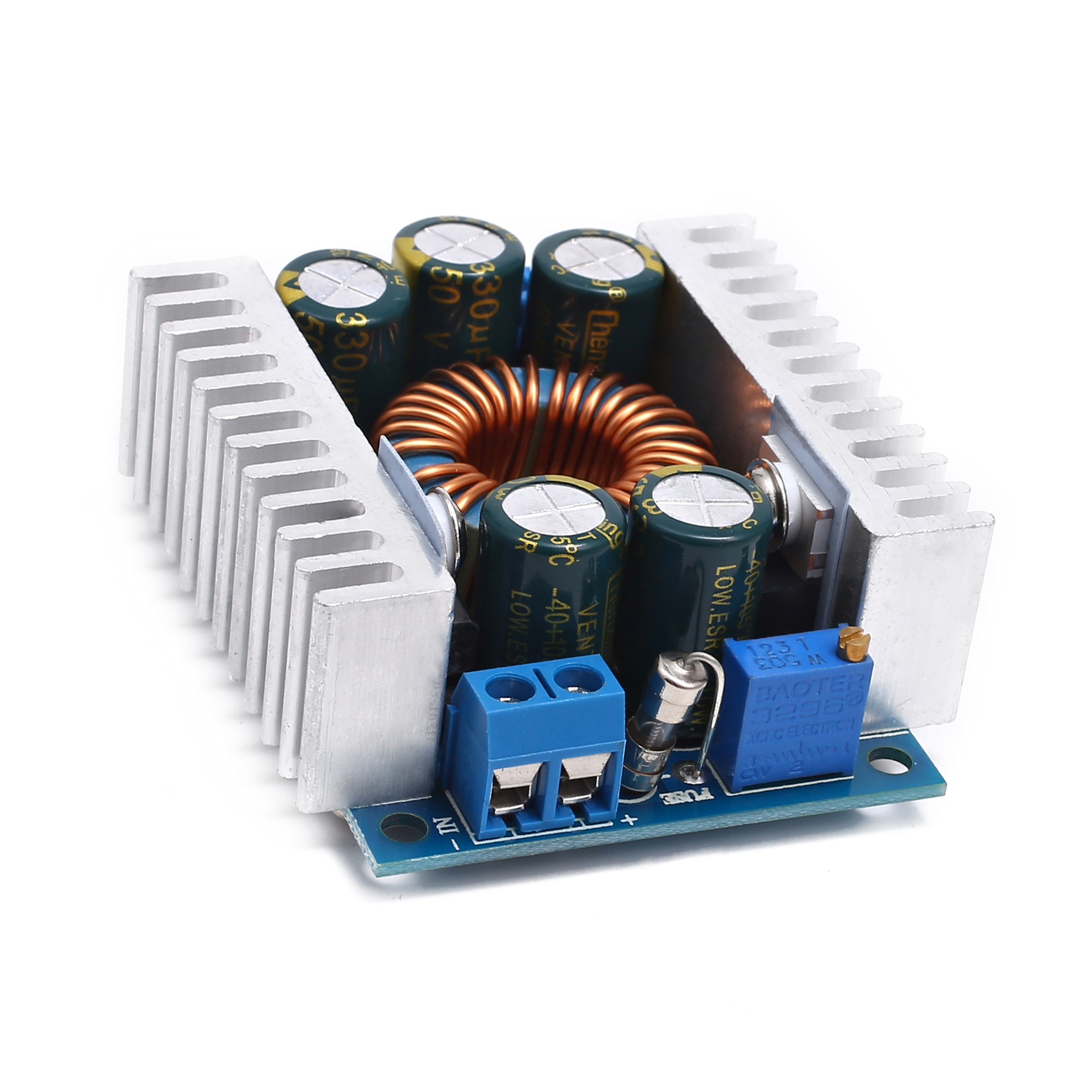

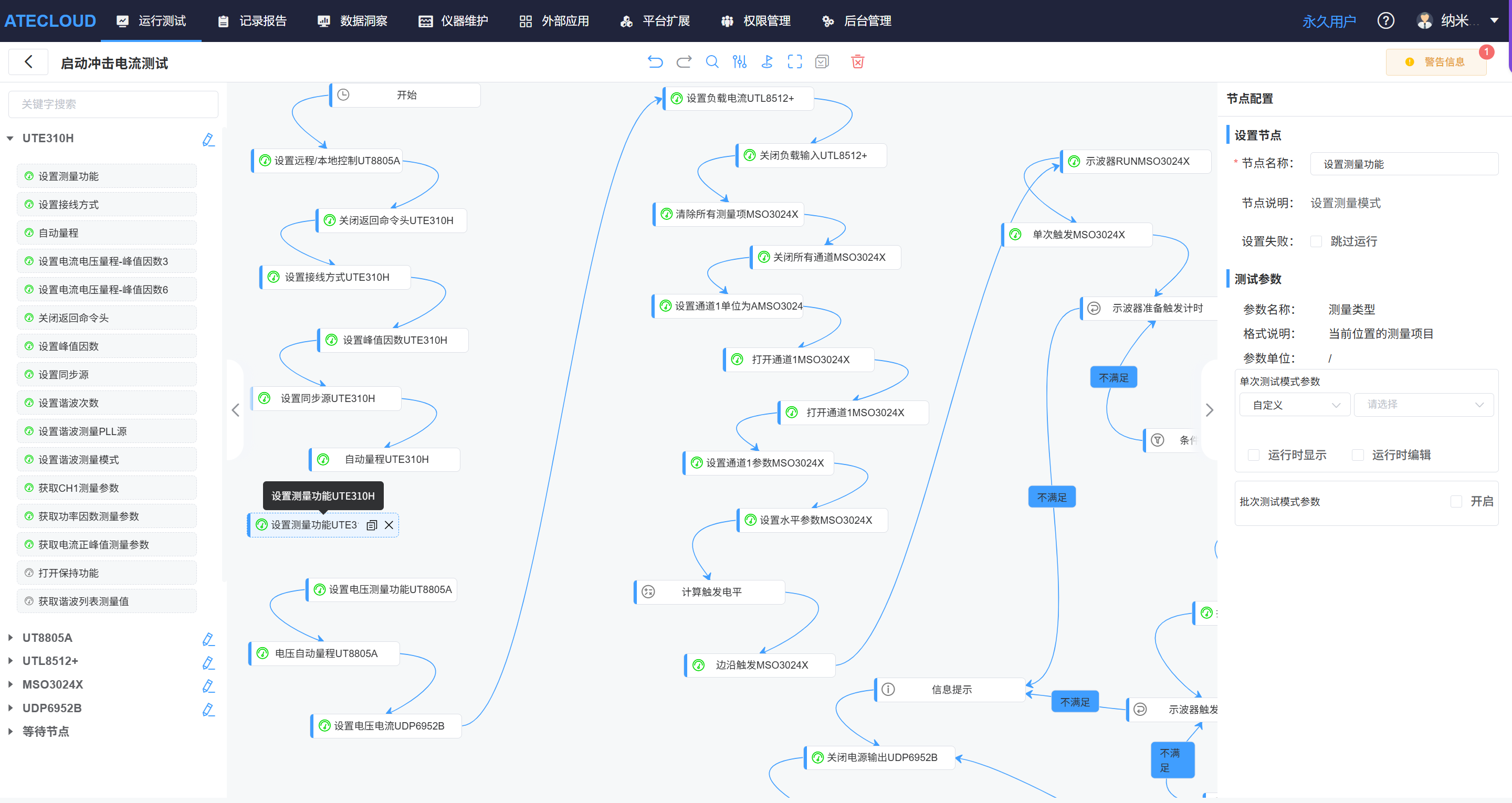

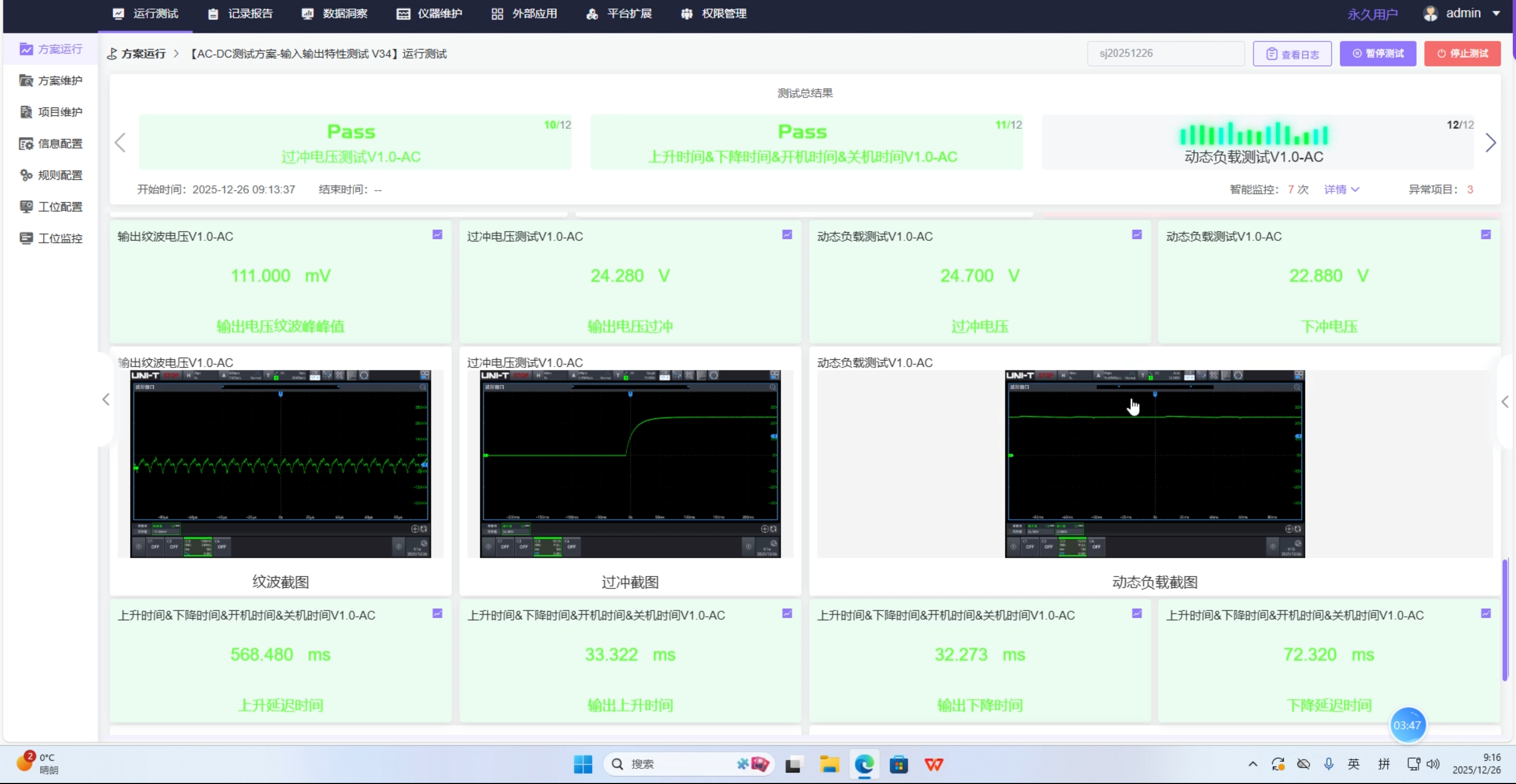

在选型上，我们选用了支持高功率密度的可程控直流电源以及具有高速动态模式的电子负载，配合上位机测试软件。测试流程被重新梳理为：条码扫描->自动接线检测（防呆）->静态参数测试（效率、电压调整率）->动态应力测试->保护功能验证。特别值得一提的是，在保护功能测试环节，系统通过"步进逼近法"自动调节电压阈值，精准找到OVP的动作点并记录，而非仅仅验证"它是否会跳闸。这一改动直接提升了测试的置信度。最终，该方案将单颗模块的测试时间压缩至6分钟以内，测试数据自动上传MES系统，不仅解决了产能痛点，更实现了全生命周期的质量追溯。
当然，在实施电源自动化测试时，还有一些"坑"需要规避。首先是接地问题，在自动化系统中，多台仪器共地极易形成接地环路，导致纹波测试结果偏大。采用浮地测量或差分探头是有效的解决方案。其次，要注重热管理，长时间满载测试会导致被测电源内部温度升高，影响参数稳定性，因此在测试流程中插入合理的冷却间隔或监控温度点，是保证数据真实性的必要手段。
电源自动化测试不仅仅是仪器的堆叠，更是测试逻辑与工程智慧的结晶。它将工程师从繁琐的重复劳动中解放出来，使其能更专注于产品性能的优化。对于身处新能源及电源行业的我们而言，掌握这套从流程拆解到实际落地的测试方法论，无疑是提升核心竞争力的关键所在。更多电源自动化测试解决方案可关注**"纳米软件"**
