一、输出

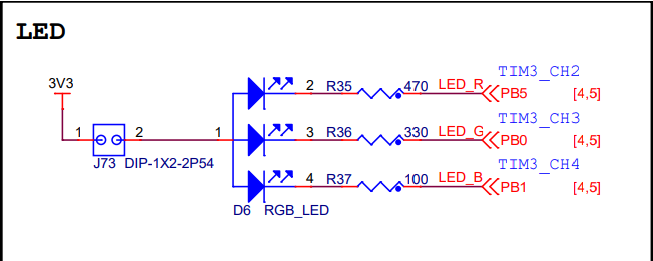

1、电路原理图：

2、LED.h头文件

c 复制代码
		#ifndef __LED_H
		#define __LED_H

		/*此处省略头文件的具体内容*/

		#include "stm32f10x.h"

		//定义引脚别名=========================================
		// R-红色
		#define LED1_GPIO_PORT      GPIOB
		#define LED1_GPIO_CLK       RCC_APB2Periph_GPIOB
		#define LED1_GPIO_PIN       GPIO_Pin_5
		// G-绿色
		#define LED2_GPIO_PORT      GPIOB
		#define LED2_GPIO_CLK       RCC_APB2Periph_GPIOB
		#define LED2_GPIO_PIN       GPIO_Pin_0
		// B-蓝色
		#define LED3_GPIO_PORT      GPIOB
		#define LED3_GPIO_CLK       RCC_APB2Periph_GPIOB
		#define LED3_GPIO_PIN       GPIO_Pin_1

		/* 直接操作寄存器的方法控制IO */
		#define digitalHi(p,i)       {p->BSRR=i;}    //输出为高电平
		#define digitalLo(p,i)       {p->BRR=i;}     //输出低电平
		#define digitalToggle(p,i)   {p->ODR ^=i;}   //输出反转状态


		/* 定义控制IO的宏 */
		#define LED1_TOGGLE       digitalToggle(LED1_GPIO_PORT,LED1_GPIO_PIN)
		#define LED1_OFF          digitalHi(LED1_GPIO_PORT,LED1_GPIO_PIN)
		#define LED1_ON           digitalLo(LED1_GPIO_PORT,LED1_GPIO_PIN)

		#define LED2_TOGGLE       digitalToggle(LED2_GPIO_PORT,LED2_GPIO_PIN)
		#define LED2_OFF          digitalHi(LED2_GPIO_PORT,LED2_GPIO_PIN)
		#define LED2_ON           digitalLo(LED2_GPIO_PORT,LED2_GPIO_PIN)

		#define LED3_TOGGLE       digitalToggle(LED2_GPIO_PORT,LED3_GPIO_PIN)
		#define LED3_OFF          digitalHi(LED2_GPIO_PORT,LED3_GPIO_PIN)
		#define LED3_ON           digitalLo(LED2_GPIO_PORT,LED3_GPIO_PIN)


		/* 基本混色，后面高级用法使用PWM可混出全彩颜色,且效果更好 */
		//红
		#define LED_RED  \
		                    LED1_ON;\
		                    LED2_OFF\
		                    LED3_OFF

		//绿
		#define LED_GREEN       \
		                    LED1_OFF;\
		                    LED2_ON\
		                    LED3_OFF

		//蓝
		#define LED_BLUE    \
		                    LED1_OFF;\
		                    LED2_OFF\
		                    LED3_ON

		//黄(红+绿)
		#define LED_YELLOW  \
		                    LED1_ON;\
		                    LED2_ON\
		                    LED3_OFF
		//紫(红+蓝)
		#define LED_PURPLE  \
		                    LED1_ON;\
		                    LED2_OFF\
		                    LED3_ON

		//青(绿+蓝)
		#define LED_CYAN \
		                    LED1_OFF;\
		                    LED2_ON\
		                    LED3_ON

		//白(红+绿+蓝)
		#define LED_WHITE   \
		                    LED1_ON;\
		                    LED2_ON\
		                    LED3_ON

		//黑(全部关闭)
		#define LED_RGBOFF  \
		                    LED1_OFF;\
		                    LED2_OFF\
		                    LED3_OFF


		void LED_GPIO_Config(void);

		#endif /* end of __LED_H */

3、LED.c文件

c 复制代码
		#include "LED.h"

		void LED_GPIO_Config(void)
		{
		    /*定义一个GPIO_InitTypeDef类型的结构体*/
		    GPIO_InitTypeDef GPIO_InitStructure;

		    /*开启LED相关的GPIO外设时钟*/
		    RCC_APB2PeriphClockCmd( LED1_GPIO_CLK|
		                            LED2_GPIO_CLK|
		                            LED3_GPIO_CLK, ENABLE);
		    /*选择要控制的GPIO引脚*/
		    GPIO_InitStructure.GPIO_Pin = LED1_GPIO_PIN;

		    /*设置引脚模式为通用推挽输出*/
		    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

		    /*设置引脚速率为50MHz */
		    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

		    /*调用库函数，初始化GPIO*/
		    GPIO_Init(LED1_GPIO_PORT, &GPIO_InitStructure);

		    /*选择要控制的GPIO引脚*/
		    GPIO_InitStructure.GPIO_Pin = LED2_GPIO_PIN;

		    /*调用库函数，初始化GPIO*/
		    GPIO_Init(LED2_GPIO_PORT, &GPIO_InitStructure);

		    /*选择要控制的GPIO引脚*/
		    GPIO_InitStructure.GPIO_Pin = LED3_GPIO_PIN;

		    /*调用库函数，初始化GPIOF*/
		    GPIO_Init(LED3_GPIO_PORT, &GPIO_InitStructure);

		    /* 关闭所有led灯   */
		    GPIO_SetBits(LED1_GPIO_PORT, LED1_GPIO_PIN);

		    /* 关闭所有led灯   */
		    GPIO_SetBits(LED2_GPIO_PORT, LED2_GPIO_PIN);

		    /* 关闭所有led灯   */
		    GPIO_SetBits(LED3_GPIO_PORT, LED3_GPIO_PIN);
		}

4、Mian调用

c 复制代码
		#include "stm32f10x.h"
		#include "LED.h"


		#define SOFT_DELAY Delay(0x5FFFFF);

		void Delay(__IO u32 nCount);


		int main(void)
		{

		            /* LED 端口初始化 */
		    LED_GPIO_Config();

		    while (1)
		    {
		 /*       LED1_ON;            // 亮
		        SOFT_DELAY;
		        LED1_OFF;             // 灭

		        LED2_ON;             // 亮
		        SOFT_DELAY;
		        LED2_OFF;            // 灭

		        LED3_ON;             // 亮
		        SOFT_DELAY;
		        LED3_OFF;            // 灭
		*/
		        /*轮流显示 红绿蓝黄紫青白 颜色*/
		        LED_RED;
		        SOFT_DELAY;

		        LED_GREEN;
		        SOFT_DELAY;

		        LED_BLUE;
		        SOFT_DELAY;

		        LED_YELLOW;
		        SOFT_DELAY;

		        LED_PURPLE;
		        SOFT_DELAY;

		        LED_CYAN;
		        SOFT_DELAY;

		        LED_WHITE;
		        SOFT_DELAY;

		        LED_RGBOFF;
		        SOFT_DELAY;
		    }

		}

		void Delay(__IO uint32_t nCount)     //简单的延时函数
		{
		    for (; nCount != 0; nCount--);
		}

5、总结：

1、针对每个功能处理，都建一个新的.h.c文件

防止重复包含的处理

#ifndef __LED_H

#define __LED_H

/*此处省略头文件的具体内容*/

#endif /* end of __LED_H */

2、GPIO输出使用方法

在.h中 定义要使用引脚定义

GPIO组，GPIO引脚，GPIO所属时钟。

在.c中配置GPIO

RCC_APB2PeriphClockCmd 开启GPIO所属时钟。

使用GPIO_Init 初始化GPIO。

3、要点

使能GPIO端口时钟；

初始化GPIO目标引脚为推挽输出模式；

编写简单测试程序，控制GPIO引脚输出高、低电平。

4、初始化

使用GPIO_InitTypeDef定义GPIO初始化结构体变量，以便下面用于存储GPIO配置。

调用库函数RCC_APB2PeriphClockCmd来使能LED灯的GPIO端口时钟，在前面的章节中我们是直接向RCC寄存器赋值来使能时钟的， 不如这样直观。该函数有两个输入参数，第一个参数用于指示要配置的时钟，如本例中的"RCC_APB2Periph_GPIOB"， 应用时我们使用"|"操作同时配置3个LED灯的时钟；函数的第二个参数用于设置状态，可输入"Disable"关闭或"Enable"使能时钟

向GPIO初始化结构体赋值，把引脚初始化成推挽输出模式，其中的GPIO_Pin使用宏"LEDx_GPIO_PIN"来赋值，使函数的实现方便移植。

使用以上初始化结构体的配置，调用GPIO_Init函数向寄存器写入参数，完成GPIO的初始化， 这里的GPIO端口使用"LEDx_GPIO_PORT"宏来赋值，也是为了程序移植方便。

二、输入

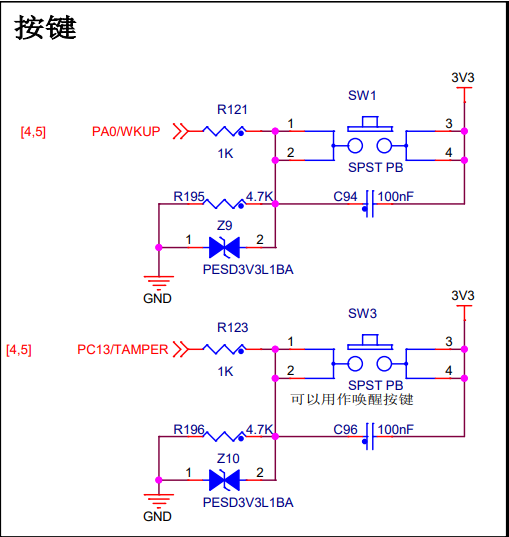

1、电路原理图

2、KEY.h

c 复制代码
		#ifndef __KEY_H
		#define __KEY_H

		#include "stm32f10x.h"

		//  引脚定义
		#define    KEY1_GPIO_CLK     RCC_APB2Periph_GPIOA
		#define    KEY1_GPIO_PORT    GPIOA
		#define    KEY1_GPIO_PIN     GPIO_Pin_0

		#define    KEY2_GPIO_CLK     RCC_APB2Periph_GPIOC
		#define    KEY2_GPIO_PORT    GPIOC
		#define    KEY2_GPIO_PIN     GPIO_Pin_13


		/** 按键按下标置宏
		* 按键按下为高电平，设置 KEY_ON=1， KEY_OFF=0
		* 若按键按下为低电平，把宏设置成KEY_ON=0 ，KEY_OFF=1 即可
		*/
		#define KEY_ON  1
		#define KEY_OFF 0


		//初始化引脚
		void Key_GPIO_Config(void);

		//检测引脚状态
		uint8_t Key_Scan(GPIO_TypeDef* GPIOx,uint16_t GPIO_Pin);


		#endif /* end of __KEY_H */

3、KEY.c

c 复制代码
		#include "KEY.h"

		void Key_GPIO_Config(void)
		{
		    GPIO_InitTypeDef GPIO_InitStructure;

		    /*开启按键端口的时钟*/
		    RCC_APB2PeriphClockCmd(KEY1_GPIO_CLK|KEY2_GPIO_CLK,ENABLE);

		    //选择按键的引脚
		    GPIO_InitStructure.GPIO_Pin = KEY1_GPIO_PIN;
		    // 设置按键的引脚为浮空输入
		    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
		    //使用结构体初始化按键
		    GPIO_Init(KEY1_GPIO_PORT, &GPIO_InitStructure);

		    //选择按键的引脚
		    GPIO_InitStructure.GPIO_Pin = KEY2_GPIO_PIN;
		    //设置按键的引脚为浮空输入
		    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
		    //使用结构体初始化按键
		    GPIO_Init(KEY2_GPIO_PORT, &GPIO_InitStructure);
		}

		uint8_t Key_Scan(GPIO_TypeDef* GPIOx,uint16_t GPIO_Pin)
		{
		    /*检测是否有按键按下 */
		    if (GPIO_ReadInputDataBit(GPIOx,GPIO_Pin) == KEY_ON ) {
		        /*等待按键释放 */
		        while (GPIO_ReadInputDataBit(GPIOx,GPIO_Pin) == KEY_ON);
		        return  KEY_ON;
		    } else
		        return KEY_OFF;
		}

4、mian调用

c 复制代码
		#include "stm32f10x.h"
		#include "LED.h"
		#include "KEY.h"

		int main(void)
		{

		            /* LED 端口初始化 */
		    LED_GPIO_Config();
		            /*初始化按键*/
		    Key_GPIO_Config();

		         /* 轮询按键状态，若按键按下则反转LED */
		    while (1)
		    {
		        if ( Key_Scan(KEY1_GPIO_PORT,KEY1_GPIO_PIN) == KEY_ON  ) {
		            /*LED1反转*/
		            LED1_TOGGLE;
		        }

		        if ( Key_Scan(KEY2_GPIO_PORT,KEY2_GPIO_PIN) == KEY_ON  ) {
		            /*LED2反转*/
		            LED2_TOGGLE;
		        }
		    }
		}

5、总结：

1、要点

使能GPIO端口时钟；

初始化GPIO目标引脚为输入模式(浮空输入)；

编写简单测试程序，检测按键的状态，实现按键控制LED灯

2、初始化

使用GPIO_InitTypeDef定义GPIO初始化结构体变量，以便下面用于存储GPIO配置。

调用库函数RCC_APB2PeriphClockCmd来使能按键的GPIO端口时钟，调用时我们使用"|"操作同时配置两个按键的时钟。

向GPIO初始化结构体赋值，把引脚初始化成浮空输入模式，其中的GPIO_Pin使用宏"KEYx_GPIO_PIN"来赋值，使函数的实现方便移植。 由于引脚的默认电平受按键电路影响，所以设置成浮空输入。

使用以上初始化结构体的配置，调用GPIO_Init函数向寄存器写入参数，完成GPIO的初始化， 这里的GPIO端口使用"KEYx_GPIO_PORT"宏来赋值，也是为了程序移植方便。

使用同样的初始化结构体，只修改控制的引脚和端口，初始化其它按键检测时使用的GPIO引脚。

三、位带输入输出

0、位带

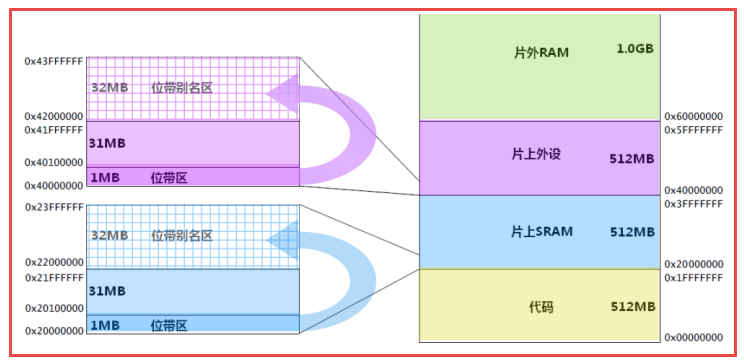

在STM32中，有两个地方实现了位带，一个是SRAM区的最低1MB空间，另一个是外设区最低1MB空间。

这两个1MB的空间除了可以像正常的RAM一样操作外，他们还有自己的位带别名区，位带别名区把这1MB的空间的每一个位膨胀成一个32位的字， 当访问位带别名区的这些字时，就可以达到访问位带区某个比特位的目的。

一个四字节对应一bit位寄存器。

外设位带区：

外设外带区的地址为：0X40000000~0X40100000，大小为1MB，这1MB的大小在103系列大/中/小容量型号的单片机中包含了片上外设的全部寄存器， 这些寄存器的地址为：0X40000000~0X40029FFF。

外设位带区经过膨胀后的位带别名区地址为：0X42000000~0X43FFFFFF， 这个地址仍然在CM3 片上外设的地址空间中。

SRAM位带区

RAM的位带区的地址为：0X2000 0000~X2010 0000，大小为1MB，经过膨胀后的位带别名区地址为：0X2200 0000~0X23FF FFFF， 大小为32MB。操作SRAM的比特位这个用得很少。

位带区和位带别名区地址转换

外设位带别名区转换：

AliasAddr= =0x42000000+ (A-0x40000000)8 4 +n4
       RAM位带别名区转换：
         AliasAddr= =0x22000000+ (A-0x20000000)84 +n 4

统一公式：

c 复制代码
				// 把"位带地址+位序号"转换成别名地址的宏
				#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x02000000+((addr & 0x00FFFFFF)<<5)+(bitnum<<2))

地址转换指针

c 复制代码
				// 把一个地址转换成一个指针
				#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))

				// 把位带别名区地址转换成指针
				#define BIT_ADDR(addr, bitnum)   MEM_ADDR(BITBAND(addr, bitnum))

1、BitBand.h

c 复制代码
		#ifndef  __BITBAND_H
		#define __BITBAND_H

		/*此处省略头文件的具体内容*/

		#include "stm32f10x.h"

		//定义引脚别名=========================================
		// R-红色
		#define LED1_GPIO_PORT      GPIOB
		#define LED1_GPIO_CLK       RCC_APB2Periph_GPIOB
		#define LED1_GPIO_PIN       GPIO_Pin_5
		// G-绿色
		#define LED2_GPIO_PORT      GPIOB
		#define LED2_GPIO_CLK       RCC_APB2Periph_GPIOB
		#define LED2_GPIO_PIN       GPIO_Pin_0
		// B-蓝色
		#define LED3_GPIO_PORT      GPIOB
		#define LED3_GPIO_CLK       RCC_APB2Periph_GPIOB
		#define LED3_GPIO_PIN       GPIO_Pin_1

		void LED_GPIO_Config(void);

		// 把"位带地址+位序号"转换成别名地址的宏
		#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x02000000+((addr & 0x00FFFFFF)<<5)+(bitnum<<2))
		// 把一个地址转换成一个指针
		#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))
		// 把位带别名区地址转换成指针
		#define BIT_ADDR(addr, bitnum)   MEM_ADDR(BITBAND(addr, bitnum))
		// GPIO ODR 和 IDR 寄存器地址映射
		#define GPIOA_ODR_Addr    (GPIOA_BASE+12) //0x4001080C
		#define GPIOB_ODR_Addr    (GPIOB_BASE+12) //0x40010C0C
		#define GPIOC_ODR_Addr    (GPIOC_BASE+12) //0x4001100C
		#define GPIOD_ODR_Addr    (GPIOD_BASE+12) //0x4001140C
		#define GPIOE_ODR_Addr    (GPIOE_BASE+12) //0x4001180C
		#define GPIOF_ODR_Addr    (GPIOF_BASE+12) //0x40011A0C
		#define GPIOG_ODR_Addr    (GPIOG_BASE+12) //0x40011E0C

		#define GPIOA_IDR_Addr    (GPIOA_BASE+8)  //0x40010808
		#define GPIOB_IDR_Addr    (GPIOB_BASE+8)  //0x40010C08
		#define GPIOC_IDR_Addr    (GPIOC_BASE+8)  //0x40011008
		#define GPIOD_IDR_Addr    (GPIOD_BASE+8)  //0x40011408
		#define GPIOE_IDR_Addr    (GPIOE_BASE+8)  //0x40011808
		#define GPIOF_IDR_Addr    (GPIOF_BASE+8)  //0x40011A08
		#define GPIOG_IDR_Addr    (GPIOG_BASE+8)  //0x40011E08

		// 单独操作 GPIO的某一个IO口，n(0,1,2...15),n表示具体是哪一个IO口
		#define PAout(n)   BIT_ADDR(GPIOA_ODR_Addr,n)  //输出
		#define PAin(n)    BIT_ADDR(GPIOA_IDR_Addr,n)  //输入

		#define PBout(n)   BIT_ADDR(GPIOB_ODR_Addr,n)  //输出
		#define PBin(n)    BIT_ADDR(GPIOB_IDR_Addr,n)  //输入

		#define PCout(n)   BIT_ADDR(GPIOC_ODR_Addr,n)  //输出
		#define PCin(n)    BIT_ADDR(GPIOC_IDR_Addr,n)  //输入

		#define PDout(n)   BIT_ADDR(GPIOD_ODR_Addr,n)  //输出
		#define PDin(n)    BIT_ADDR(GPIOD_IDR_Addr,n)  //输入

		#define PEout(n)   BIT_ADDR(GPIOE_ODR_Addr,n)  //输出
		#define PEin(n)    BIT_ADDR(GPIOE_IDR_Addr,n)  //输入

		#define PFout(n)   BIT_ADDR(GPIOF_ODR_Addr,n)  //输出
		#define PFin(n)    BIT_ADDR(GPIOF_IDR_Addr,n)  //输入

		#define PGout(n)   BIT_ADDR(GPIOG_ODR_Addr,n)  //输出
		#define PGin(n)    BIT_ADDR(GPIOG_IDR_Addr,n)  //输入


		#endif   /* end of __BITBAND_H */

2、BitBand.c

c 复制代码
		#include "BitBand.h"

		void LED_GPIO_Config(void)
		{
		    /*定义一个GPIO_InitTypeDef类型的结构体*/
		    GPIO_InitTypeDef GPIO_InitStructure;

		    /*开启LED相关的GPIO外设时钟*/
		    RCC_APB2PeriphClockCmd( LED1_GPIO_CLK|
		                            LED2_GPIO_CLK|
		                            LED3_GPIO_CLK, ENABLE);
		    /*选择要控制的GPIO引脚*/
		    GPIO_InitStructure.GPIO_Pin = LED1_GPIO_PIN;

		    /*设置引脚模式为通用推挽输出*/
		    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

		    /*设置引脚速率为50MHz */
		    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

		    /*调用库函数，初始化GPIO*/
		    GPIO_Init(LED1_GPIO_PORT, &GPIO_InitStructure);

		    /*选择要控制的GPIO引脚*/
		    GPIO_InitStructure.GPIO_Pin = LED2_GPIO_PIN;

		    /*调用库函数，初始化GPIO*/
		    GPIO_Init(LED2_GPIO_PORT, &GPIO_InitStructure);

		    /*选择要控制的GPIO引脚*/
		    GPIO_InitStructure.GPIO_Pin = LED3_GPIO_PIN;

		    /*调用库函数，初始化GPIOF*/
		    GPIO_Init(LED3_GPIO_PORT, &GPIO_InitStructure);

		    /* 关闭所有led灯   */
		    GPIO_SetBits(LED1_GPIO_PORT, LED1_GPIO_PIN);

		    /* 关闭所有led灯   */
		    GPIO_SetBits(LED2_GPIO_PORT, LED2_GPIO_PIN);

		    /* 关闭所有led灯   */
		    GPIO_SetBits(LED3_GPIO_PORT, LED3_GPIO_PIN);
		}

3、Mian调用

c 复制代码
		#include "stm32f10x.h"
		#include "BitBand.h"
		#include "KEY.h"


		#define SOFT_DELAY Delay(0x5FFFFF);

		void Delay(__IO u32 nCount);


		int main(void)
		{

		            /* LED 端口初始化 */
		    LED_GPIO_Config();
		            /*初始化按键*/
		    Key_GPIO_Config();

		         /* 轮询按键状态，若按键按下则反转LED */
		    while (1)
		    {
		        // PB0 = 0,点亮LED
		        PBout(0)= 0;
		        SOFT_DELAY;

		        // PB1 = 1,熄灭LED
		        PBout(0)= 1;
		        SOFT_DELAY;
		    }

		}

		void Delay(__IO uint32_t nCount)     //简单的延时函数
		{
		    for (; nCount != 0; nCount--);
		}

四、GPIO函数

c 复制代码
	//将处设GPIOx寄存器重调为缺省值
	void GPIO_DeInit(GPIO_TypeDef* GPIOx);

	//将复用功能（重映射事件控制和EXTI设置）重调为缺省值
	void GPIO_AFIODeInit(void);

	//根据GPIO_InitStruct中指定的参数初始化外设GPIOx寄存器
	void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);

	//把GPIO_InitStruct中的每一个参数按缺省值填入
	void GPIO_StructInit(GPIO_InitTypeDef* GPIO_InitStruct);
		GPIO_Pin_All
		GPIO_Speed_2MHz
		GPIO_Mode_IN_FLOATING

	//读取指定端口管脚的输入
	uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

	//读取指定的GPIO端口输入
	uint16_t GPIO_ReadInputData(GPIO_TypeDef* GPIOx);

	//读取指定端口管脚的输出
	uint8_t GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

	//读取指定的GPIO的端口输出
	uint16_t GPIO_ReadOutputData(GPIO_TypeDef* GPIOx);

	//置位指定的数据端口位
	void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

	//清除指定的数据端口位
	void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

	//设置或者清除指定的数据端口位
	void GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, BitAction BitVal);

	//向指定的GPIO数据端口写入数据
	void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal);

	//锁定GPIO管脚调置寄存器
	void GPIO_PinLockConfig(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

	//选择GPIO管脚作事件输出
	void GPIO_EventOutputConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource);
		GPIO_ProtSource :用以选择用作事件输出的GPIO端口。
		GPIO_PinSource:用以选择用作事件输出的GPIO管脚。

	//使能或者失能事件输出
	void GPIO_EventOutputCmd(FunctionalState NewState);

	//改变指定管脚的映射
	void GPIO_PinRemapConfig(uint32_t GPIO_Remap, FunctionalState NewState);

	//选择GPIO管脚用作处部中断线路
	void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource);
相关推荐
LCG元1 小时前
USB设备开发：STM32F105实现USB HID设备，虚拟串口通信实战
stm32·单片机·嵌入式硬件
李boyang1 小时前
基于 STM32F103 + ESP8266 实现 DHT11 温湿度数据上传华为云 IoT 平台
stm32·物联网·华为云·esp8266
香水5只用六神2 小时前
【TIM】基本定时器定时实验（2）
c语言·开发语言·stm32·单片机·嵌入式硬件·mcu·学习
阿拉斯攀登2 小时前
【瑞芯微 RK 系列 + 安卓驱动全栈教程】博客系列
嵌入式硬件·安卓·瑞芯微·rk3576·嵌入式安卓·安卓驱动
时空自由民.3 小时前
IMU零漂温漂校准（chatgpt版本）
单片机
Saniffer_SH3 小时前
【高清视频】4小时带你了解Saniffer公司针对PCIe Gen6测试的最新白皮书15.X
网络·人工智能·驱动开发·嵌入式硬件·测试工具·计算机外设·压力测试
日更嵌入式的打工仔4 小时前
USART_IT_TC 与 IDLE 的区别
单片机·嵌入式硬件
香水5只用六神4 小时前
【RTOS快速入门】05_动态_静态创建任务（1）
c语言·开发语言·单片机·嵌入式硬件·freertos·rtos·嵌入式软件
foundbug9995 小时前
基于CAN总线的STM32F103 BootLoader实现方案
stm32·单片机·嵌入式硬件
热门推荐
01GitHub 镜像站点02OpenClaw 使用和管理 MCP 完全指南03本地部署 OpenClaw + DeepSeek-R1 完全指南04OpenClaw 飞书机器人不回复消息？3 小时踩坑总结05得物前端部门，没了06Qwen3.5 开源全解析：从 0.8B 到 397B，代际升级 + 全场景选型指南07OpenClaw macOS 完整安装与本地模型配置教程（实战版）08OpenClaw 连接飞书完整指南：插件安装、配置与踩坑记录09Window 10部署openclaw报错node.exe : npm error code 12810OpenClaw 接入 QQ Bot 完整实践指南
